Banco da lavoro 1500x700x885h con 1 cassetto sospeso

Banco da lavoro BMF15-C1 1500x700: configurazione con 1 cassetto sospeso

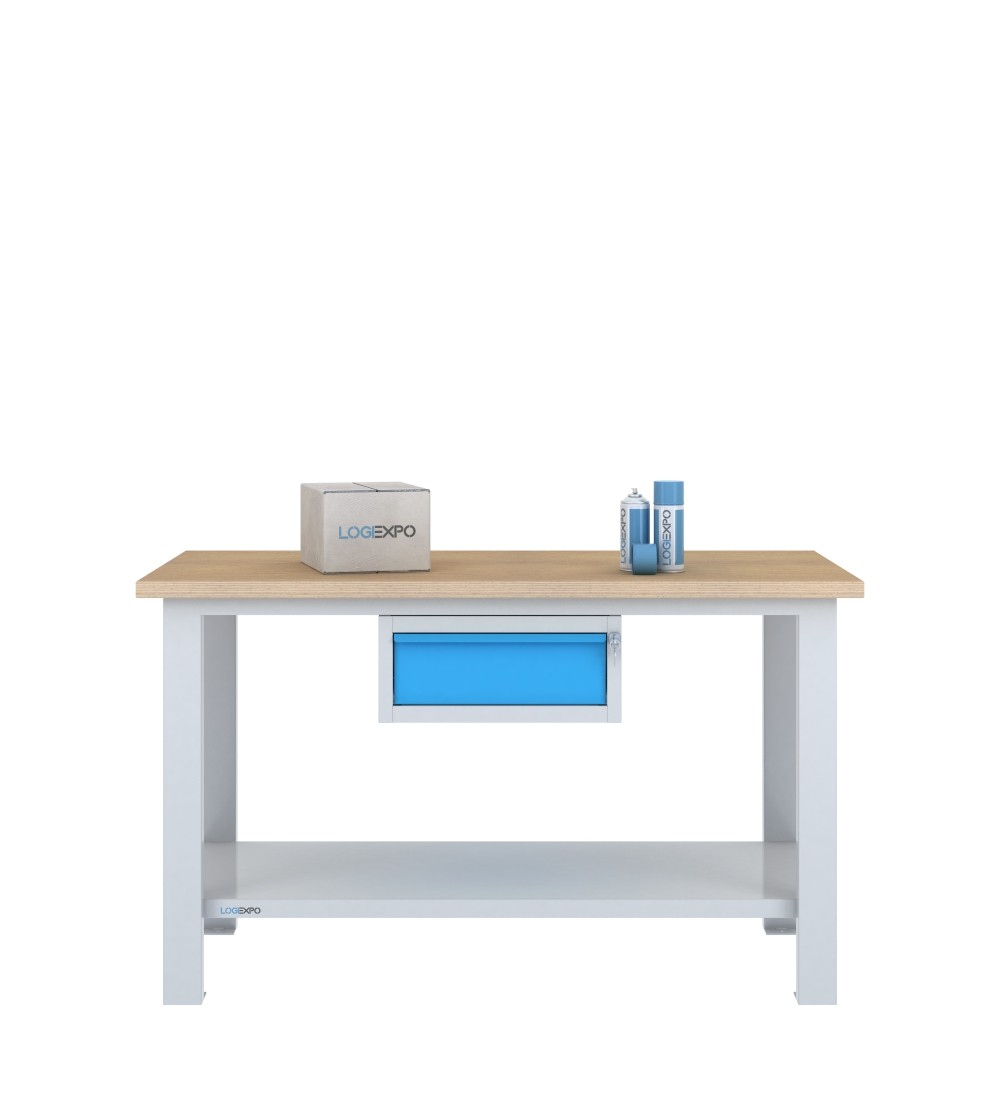

Il banco da lavoro BMF15-C1 1500x700x885h combina una superficie di lavoro da 1500x700 mm con un singolo cassetto sospeso installato sotto il piano. La configurazione aggiunge un volume chiuso immediatamente accessibile senza impegnare il sottopiano con un blocco alto 600 mm.

Rispetto alla versione BMF15 priva di accessori, il banco introduce un punto di contenimento dedicato a utensili, strumenti o piccoli componenti. Rispetto alle configurazioni con due cassetti sospesi o con blocchi più alti, mantiene invece disponibile una porzione maggiore dello spazio compreso tra il piano di lavoro e il ripiano inferiore strutturale.

Un cassetto sospeso per il contenimento essenziale

Il modulo sospeso misura 505x620x224h mm ed è dotato di un cassetto montato su guide, con chiusura a chiave e portata di 60 kg.

La configurazione con un solo cassetto è coerente quando presso la postazione deve rimanere un insieme limitato di utensili o piccoli componenti che richiedono accesso frequente, mentre il restante volume sottopiano deve rimanere disponibile per altre esigenze operative.

Il cassetto non sostituisce il ripiano inferiore strutturale, che rimane presente su tutta la gamma e continua a offrire un ulteriore livello di appoggio.

Posizionamento del singolo cassetto sulla struttura da 1500 mm

Il modulo viene fissato mediante viti e boccole filettate predisposte nei profili metallici sottopiano.

La struttura da 1500 mm dispone di tre posizioni di fissaggio: laterale sinistra, centrale e laterale destra. Con un solo cassetto sospeso, come nella configurazione BMF15-C1, può essere utilizzata una qualsiasi delle tre predisposizioni.

Questa possibilità consente di scegliere la posizione del cassetto in funzione dell'organizzazione della postazione e dello spazio che si desidera mantenere libero sotto il piano. La collocazione deve comunque utilizzare esclusivamente i punti di fissaggio previsti dalla struttura.

Se successivamente si desidera aggiungere un secondo blocco e il cassetto è collocato nella posizione centrale, il modulo deve prima essere spostato lateralmente. Con due blocchi sul banco da 1500 mm sono infatti utilizzabili esclusivamente le posizioni laterale sinistra e laterale destra; la predisposizione centrale non può essere utilizzata.

Spazio sottopiano disponibile

Il cassetto sospeso ha un'altezza di 224 mm, inferiore a quella dei blocchi sottopiano da 600 mm. La configurazione mantiene quindi disponibile una parte significativa del volume sopra il ripiano inferiore per materiali, contenitori o attrezzature compatibili con gli ingombri della postazione.

La BMF15-C1 rappresenta quindi una soluzione intermedia tra il banco completamente libero sotto il piano e le configurazioni che destinano una parte maggiore del sottopiano al contenimento integrato.

Piano di lavoro in faggio multistrato da 35 mm

Il piano misura 1500x700 mm ed è realizzato in faggio multistrato spessore 35 mm. La superficie di lavoro si trova a una quota di 885 mm da terra.

La superficie può essere valutata per attività di montaggio, assemblaggio, manutenzione di componenti, preparazione, controllo e altre lavorazioni in appoggio compatibili con questo tipo di piano.

Struttura metallica monoblocco saldata

La struttura principale viene fornita già assemblata. Gambe e montanti sono realizzati in tubolare 80x40 mm spessore 15/10, mentre i collegamenti frontali e posteriori sottopiano utilizzano tubolari 40x40 mm spessore 15/10.

I collegamenti laterali della famiglia con piano in faggio multistrato utilizzano profili a C 80x40 mm spessore 15/10.

Alla base delle quattro gambe sono presenti piastre in acciaio spessore 3 mm con foro da 12 mm predisposto per l'eventuale fissaggio al pavimento. La necessità e il sistema di ancoraggio devono essere valutati in funzione del pavimento e delle condizioni operative.

Portata di 800 kg e ripiano inferiore da 200 kg

La struttura da 1500 mm ha una portata di 800 kg c.u.d., riferita a un carico uniformemente distribuito.

Il ripiano inferiore è saldato alla struttura, è realizzato in lamiera spessore 10/10, si trova a 210 mm dal pavimento e ha una portata di 200 kg.

La portata del cassetto, pari a 60 kg, è un dato specifico del modulo e non deve essere confusa con la portata complessiva del banco o con quella del ripiano inferiore.

Dati tecnici del banco BMF15-C1

• Configurazione: BMF15-C1;
• dimensioni banco: 1500x700x885h mm;
• piano: faggio multistrato spessore 35 mm;
• portata banco: 800 kg c.u.d.;
• gambe / montanti: 4;
• cassetti sospesi: 1;
• dimensioni modulo sospeso: 505x620x224h mm;
• portata cassetto: 60 kg;
• chiusura cassetto: a chiave;
• vani con sportello: nessuno;
• posizioni disponibili con un solo blocco: sinistra, centro oppure destra;
• ripiano inferiore: lamiera 10/10, portata 200 kg, quota 210 mm dal pavimento;
• piastre alla base delle gambe: spessore 3 mm con foro da 12 mm;
• finitura struttura: verniciatura a forno con polveri termoindurenti.

Configurazioni alternative da 1500 mm

La famiglia da 1500 mm comprende anche la versione senza moduli, configurazioni con due cassetti sospesi, blocchi a tre cassetti, vani con sportello e combinazioni miste. La scelta dipende dalla quantità di materiale che deve rimanere presso la postazione e dal volume sottopiano che si vuole mantenere disponibile.

Per confrontare le altre varianti è possibile consultare i banchi da lavoro per officina con piano in faggio multistrato.

Colorazioni disponibili

La configurazione BMF15-C1 è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 e versione Bicolor, con struttura e corpo del modulo in RAL 7035 e frontale del cassetto in RAL 5015.

FAQ sul banco da lavoro BMF15-C1 1500x700

Dove può essere posizionato il cassetto sospeso sul banco da 1500 mm?

Con un solo blocco sono disponibili tre posizioni di fissaggio: laterale sinistra, centrale oppure laterale destra. Il cassetto deve essere installato utilizzando una delle predisposizioni presenti nella struttura sottopiano.

È possibile aggiungere un secondo blocco in un secondo momento?

Sì. Se il cassetto singolo è installato lateralmente, il secondo blocco può utilizzare l'altra posizione laterale compatibile. Se invece il primo cassetto è collocato al centro, deve essere spostato lateralmente prima di installare il secondo blocco. Con due blocchi sul banco da 1500 mm la posizione centrale non è utilizzabile.

Quando conviene scegliere un solo cassetto sospeso invece di due?

Un solo cassetto è coerente quando gli utensili o i componenti da conservare presso la postazione sono limitati e si vuole mantenere disponibile una parte maggiore del volume sottopiano. Due cassetti offrono invece due volumi chiusi distinti, ma occupano entrambe le posizioni laterali previste per le configurazioni a due blocchi.
