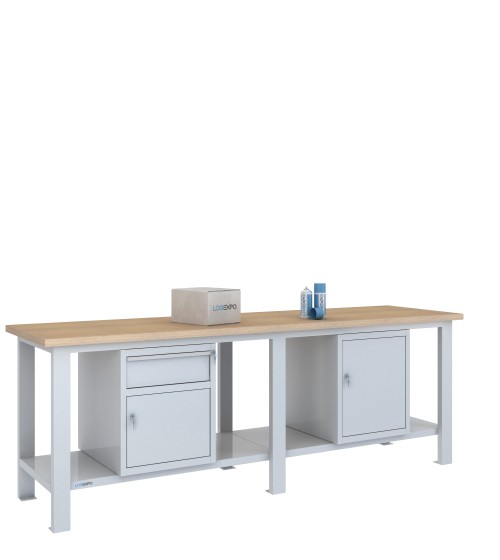

Banco da lavoro 2500x700x885h con 1 cassetto e 2 sportelli

Banco da lavoro 2500x700 con 1 cassetto e due vani con sportello

La Configurazione BMF25-CSSP identifica il banco da lavoro monoblocco da 2500x700x885h mm con piano in faggio multistrato e due blocchi sottopiano da 505x620x600h mm, uno per ciascuna campata.

Un blocco integra 1 cassetto nella parte superiore e un vano armadietto sottostante con ripiano interno e sportello; il secondo è configurato come vano armadietto con ripiano interno e sportello. La configurazione mette quindi a disposizione un cassetto e due volumi chiusi distribuiti su due elementi fisicamente distinti.

Il banco ha una portata di 1600 kg c.u.d., riferita al carico uniformemente distribuito sul piano di lavoro.

Due blocchi da 600 mm con organizzazione interna differente

I due blocchi hanno le stesse dimensioni esterne, 505x620x600h mm, ma svolgono funzioni differenti.

Nel primo blocco una parte del volume è destinata al cassetto superiore e la parte sottostante al vano armadietto. Il secondo blocco è invece destinato al solo vano armadietto con ripiano interno e sportello.

La configurazione permette quindi di combinare un punto di contenimento estraibile con due vani chiusi, mantenendo entrambi i blocchi all'interno della stessa sagoma esterna da 600 mm di altezza.

Blocco con cassetto e vano armadietto

Una campata ospita un blocco in lamiera spessore 8/10, dimensioni 505x620x600h mm, che integra un cassetto nella parte superiore e un vano armadietto sottostante.

Il cassetto è montato su guide e ha una portata di 60 kg.

Nel vano è presente un ripiano interno asportabile con portata di 40 kg. La rimozione del ripiano consente di utilizzare il vano come volume verticale non suddiviso senza intervenire sul cassetto soprastante.

Il cassetto e lo sportello dispongono di chiusure a chiave indipendenti.

Secondo blocco con vano armadietto

L'altra campata ospita un secondo blocco in lamiera spessore 8/10, anch'esso da 505x620x600h mm, configurato come vano armadietto chiuso da sportello.

All'interno è presente un ripiano asportabile con portata di 40 kg. Il ripiano permette di suddividere il vano su due livelli oppure, quando rimosso, di utilizzare lo spazio per materiali o attrezzature di altezza compatibile.

Lo sportello dispone della propria chiusura a chiave.

Entrambe le campate occupate da blocchi alti 600 mm

La struttura da 2500 mm è suddivisa in due campate e può ricevere al massimo due blocchi accessori, uno nella posizione centrale di ciascuna campata.

Nella configurazione BMF25-CSSP entrambe le posizioni disponibili sono utilizzate da blocchi alti 600 mm. L'ingombro verticale nominale è quindi equivalente nelle due campate, anche se l'organizzazione interna dei blocchi è differente.

I due blocchi sono elementi indipendenti e possono essere scambiati tra le campate utilizzando le predisposizioni presenti sulla struttura. Non esiste quindi un lato obbligato per il blocco con cassetto e vano o per il vano armadietto separato.

Piano in faggio multistrato 35 mm

Il piano misura 2500x700 mm ed è realizzato in faggio multistrato spessore 35 mm. La superficie di lavoro si trova a una quota di 885 mm da terra.

Il piano può essere utilizzato per attività di montaggio, assemblaggio, manutenzione di componenti, preparazione, controllo e altre lavorazioni tecniche in appoggio compatibili con questa tipologia di superficie.

Struttura monoblocco a sei montanti e doppia campata

La struttura utilizza sei montanti verticali in tubolare 80x40 mm spessore 15/10. I due montanti intermedi suddividono il sottopiano nelle due campate.

I collegamenti anteriori e posteriori sottopiano sono realizzati con tubolari 40x40 mm spessore 15/10, mentre lateralmente vengono utilizzati profili saldati con sezione a C 80x40 mm spessore 15/10.

La struttura metallica è rifinita mediante verniciatura a forno con polveri termoindurenti.

La struttura monoblocco e i blocchi accessori vengono forniti già assemblati. I blocchi vengono posizionati sotto il piano e fissati mediante viti e boccole filettate predisposte nei profili della struttura.

Portata di 1600 kg con carico uniformemente distribuito

Il banco ha una portata di 1600 kg c.u.d. sul piano di lavoro. Il valore è riferito alla struttura completa da 2500 mm con sei montanti e doppia campata.

La portata di 60 kg del cassetto, i 40 kg di ciascun ripiano interno dei vani e i 200 kg c.u.d. di ciascun ripiano inferiore strutturale sono valori riferiti a componenti differenti e devono essere considerati separatamente dalla portata del piano.

La portata c.u.d. del piano non definisce automaticamente il comportamento del banco in presenza di carichi fortemente concentrati, attrezzature fissate al piano, urti, vibrazioni o altre sollecitazioni localizzate. In questi casi devono essere valutati peso, impronta di appoggio, posizione e modalità effettive d'impiego.

Due ripiani inferiori strutturali affiancati

Alla base delle due campate sono presenti due ripiani strutturali rinforzati affiancati e complanari, uno per ciascuna campata. Tra i due elementi non è presente un interspazio e nel complesso formano un piano inferiore continuo.

Ciascun ripiano è realizzato in lamiera spessore 10/10, è saldato ai quattro montanti della propria campata ed è posizionato a 210 mm dal pavimento.

Ogni ripiano ha una portata di 200 kg c.u.d.. In questa configurazione il volume verticale sopra entrambi i ripiani è occupato dai due blocchi sottopiano alti 600 mm.

Predisposizione per il fissaggio al pavimento

Alla base dei sei montanti sono presenti piastre in acciaio spessore 3 mm dotate di foro Ø 12 mm, predisposte per l'eventuale fissaggio al pavimento.

La presenza della predisposizione non determina automaticamente né la necessità dell'ancoraggio né il sistema di fissaggio da utilizzare. Supporto, modalità di ancoraggio e condizioni reali di installazione devono essere valutati in funzione dell'ambiente e dell'impiego previsto.

Dati tecnici del banco da lavoro 2500x700 con 1 cassetto e 2 sportelli

• Configurazione: BMF25-CSSP;
• dimensioni: 2500x700x885h mm;
• larghezza: 2500 mm;
• profondità: 700 mm;
• altezza piano: 885 mm;
• piano di lavoro: faggio multistrato spessore 35 mm;
• portata banco: 1600 kg c.u.d. sul piano di lavoro;
• montanti verticali: 6;
• struttura sottopiano: doppia campata;
• blocchi accessori installati: 2, uno per campata;
• blocco con cassetto e vano armadietto: 505x620x600h mm;
• blocco con vano armadietto: 505x620x600h mm;
• cassetti: 1;
• portata cassetto: 60 kg;
• vani con sportello: 2;
• ripiani interni: 2 asportabili, portata 40 kg ciascuno;
• chiusure: indipendenti per cassetto e sportelli;
• ripiani inferiori strutturali: 2 affiancati e complanari, uno per campata;
• materiale ripiani inferiori: lamiera spessore 10/10;
• portata di ciascun ripiano inferiore: 200 kg c.u.d.;
• quota ripiani inferiori: 210 mm dal pavimento;
• piastre alla base dei montanti: spessore 3 mm con foro Ø 12 mm;
• finitura struttura: verniciatura a forno con polveri termoindurenti;
• fornitura: struttura monoblocco e blocchi accessori già assemblati.

Configurazioni alternative da 2500 mm

La struttura da 2500 mm è disponibile anche con una sola campata accessoriata, con due vani armadietto senza cassetti, con cassetti sospesi, con blocchi a tre cassetti oppure con altre combinazioni dei blocchi compatibili.

Questa configurazione è specifica perché utilizza entrambe le campate con due blocchi alti 600 mm e combina un cassetto con due volumi chiusi, senza trasformare entrambi i blocchi in cassettiere o in vani armadietto identici.

Per confrontare gli allestimenti disponibili è possibile consultare i banchi da lavoro per officina con piano in faggio multistrato.

Colorazioni disponibili

Il banco con un cassetto e due vani con sportello è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 e in versione Bicolor, con struttura e corpi dei blocchi in Grigio chiaro RAL 7035 e frontali del cassetto e degli sportelli in Blu RAL 5015.

FAQ sul banco da lavoro 2500x700 con 1 cassetto e 2 sportelli

Cosa cambia rispetto alla versione da 2500 mm con 1 cassetto e 1 sportello?

Le due configurazioni condividono lo stesso blocco da 600 mm con cassetto e vano armadietto. In questa versione viene aggiunto nella seconda campata un ulteriore blocco con vano armadietto e sportello, utilizzando entrambe le posizioni sottopiano. La versione con 1 cassetto e 1 sportello mantiene invece la seconda campata priva di moduli accessori. La differenza riguarda quindi la scelta tra disporre di un secondo volume chiuso oppure mantenere maggiore spazio sottopiano libero sopra il ripiano strutturale della seconda campata.
