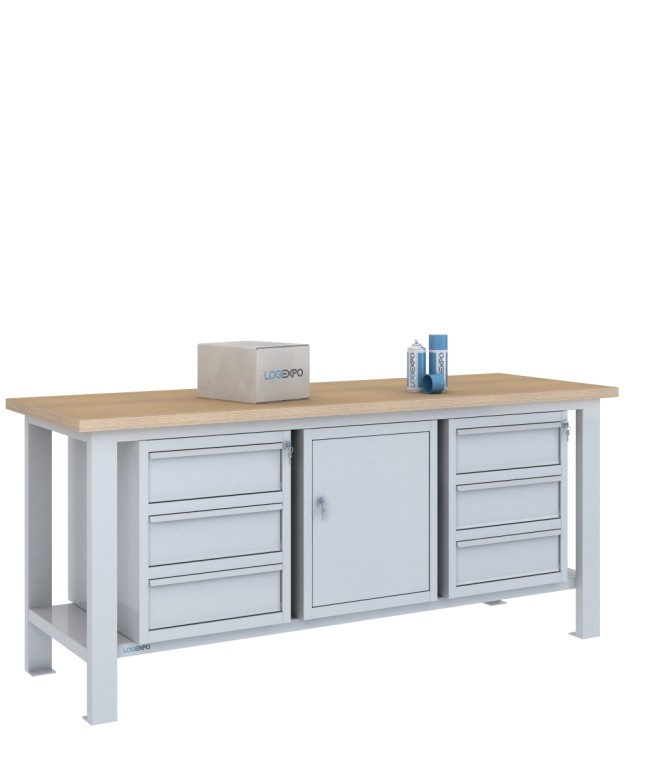

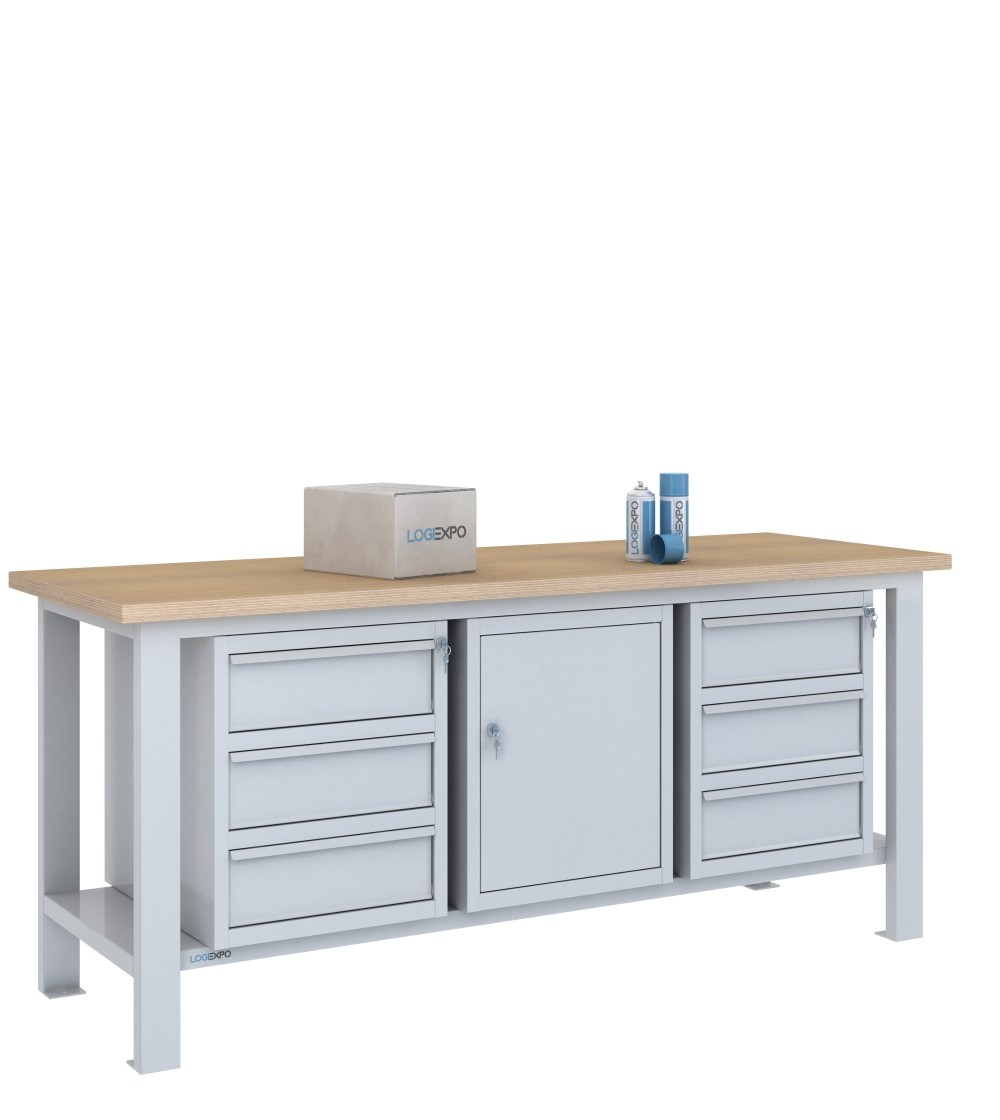

Banco da lavoro 2000x700x885h con 6 cassetti e 1 sportello

Banco da lavoro 2000x700 con 6 cassetti e vano con sportello

La configurazione BMF20-2C3SP identifica il banco da lavoro monoblocco con piano in faggio multistrato nella versione da 2000x700x885h mm equipaggiata con due blocchi a tre cassetti e un blocco con vano armadietto, ripiano interno e sportello.

La configurazione mette quindi a disposizione sei cassetti e un vano chiuso utilizzando tutte e tre le posizioni sottopiano previste sulla struttura da 2000 mm. Rispetto alla versione con soli sei cassetti, la terza posizione non rimane libera ma viene utilizzata per aggiungere una modalità di contenimento differente.

Perché scegliere la configurazione BMF20-2C3SP

Questa configurazione è indicata quando la postazione richiede una capacità articolata su più cassetti ma deve mantenere direttamente sul banco anche un volume chiuso per utensili, componenti o attrezzature che non si prestano alla stessa suddivisione.

I sei cassetti consentono di separare il materiale su più livelli estraibili, mentre il vano armadietto introduce uno spazio di maggiore altezza organizzabile mediante ripiano interno. La struttura sottopiano risulta quindi completamente attrezzata sulle tre posizioni disponibili.

Due blocchi a 3 cassetti e un vano armadietto

I tre blocchi sottopiano misurano 505x620x600h mm e sono realizzati in lamiera spessore 8/10.

I due blocchi a cassetti comprendono ciascuno tre cassetti montati su guide, con portata di 60 kg per cassetto e chiusura centralizzata per il rispettivo gruppo di tre cassetti.

Il terzo blocco comprende un vano armadietto con ripiano interno asportabile e sportello dotato di chiusura a chiave. Il ripiano interno ha una portata di 40 kg e permette di suddividere il volume del vano su due livelli quando necessario.

I tre blocchi costituiscono elementi fisicamente separati e vengono fissati sotto il piano mediante viti e boccole filettate predisposte nei profili della struttura.

Tutte le tre posizioni sottopiano sono utilizzate

La struttura da 2000 mm dispone di tre posizioni di fissaggio: laterale sinistra, centrale e laterale destra. La configurazione BMF20-2C3SP utilizza tutte e tre le posizioni con blocchi alti 600 mm.

Non rimane quindi una quarta posizione disponibile per aggiungere un ulteriore blocco. La disposizione dei blocchi può essere modificata successivamente utilizzando le predisposizioni esistenti, compatibilmente con la configurazione prevista, ma il numero massimo installabile contemporaneamente sulla struttura da 2000 mm resta di tre blocchi.

Piano di lavoro in faggio multistrato da 35 mm

Il piano di lavoro misura 2000x700 mm ed è realizzato in faggio multistrato spessore 35 mm. La superficie di lavoro si trova a 885 mm da terra.

La larghezza di 2000 mm mette a disposizione una superficie operativa estesa per attività di assemblaggio, montaggio, manutenzione, controllo e altre lavorazioni tecniche compatibili con le caratteristiche della struttura, mentre l'allestimento sottopiano concentra direttamente sulla postazione differenti modalità di contenimento.

Struttura metallica monoblocco saldata

La struttura utilizza quattro gambe o montanti verticali in tubolare 80x40 mm spessore 15/10. I collegamenti anteriori e posteriori sottopiano sono realizzati con tubolari 40x40 mm spessore 15/10, mentre lateralmente sono impiegati profili saldati con sezione a C 80x40 mm spessore 15/10.

Alla base delle gambe sono presenti piastre in acciaio spessore 3 mm con foro Ø 12 mm predisposto per l'eventuale fissaggio al pavimento. Il sistema di ancoraggio deve essere scelto in funzione del supporto e delle condizioni reali d'impiego.

Il banco viene fornito con struttura monoblocco già assemblata. Anche i blocchi sottopiano sono forniti assemblati e vengono fissati alle predisposizioni presenti sotto il piano.

Portata del banco e dei componenti

La portata del banco è di 500 kg c.u.d. ed è riferita al carico d'esercizio uniformemente distribuito sull'intera superficie del piano di lavoro.

Ciascuno dei sei cassetti ha una portata di 60 kg, mentre il ripiano interno del vano armadietto ha una portata di 40 kg. Questi valori costituiscono limiti riferiti ai singoli componenti e non devono essere sommati alla portata del piano per ricavare una diversa portata complessiva della postazione.

Ripiano inferiore strutturale

Il banco integra un ripiano inferiore strutturale saldato in lamiera spessore 10/10, posizionato a 210 mm dal pavimento e con portata di 200 kg.

I tre blocchi sottopiano vengono installati sopra questo elemento, che rimane parte integrante della struttura anche nella configurazione completamente attrezzata.

Dati tecnici del banco BMF20-2C3SP

• Configurazione: BMF20-2C3SP;
• dimensioni: 2000x700x885h mm;
• larghezza: 2000 mm;
• profondità: 700 mm;
• altezza piano: 885 mm;
• piano: faggio multistrato spessore 35 mm;
• portata banco: 500 kg c.u.d.;
• gambe / montanti: 4;
• cassetti: 6;
• blocchi a 3 cassetti: 2 da 505x620x600h mm;
• portata di ciascun cassetto: 60 kg;
• chiusura cassetti: centralizzata per ciascun blocco a 3 cassetti;
• vani con sportello: 1;
• blocco con vano armadietto: 505x620x600h mm;
• ripiano interno vano: asportabile, portata 40 kg;
• chiusura vano: sportello con serratura a chiave;
• posizioni sottopiano disponibili: 3;
• posizioni utilizzate: 3;
• ripiano inferiore: lamiera 10/10, portata 200 kg;
• quota ripiano inferiore da terra: 210 mm.

Configurazioni alternative da 2000 mm

La struttura da 2000 mm è disponibile con differenti combinazioni di cassetti, vani con sportello e spazio sottopiano libero. La configurazione BMF20-2C3SP privilegia un'elevata capacità in cassetti senza rinunciare a un vano chiuso e utilizza tutte e tre le posizioni disponibili.

Quando è invece necessario mantenere una posizione libera oppure aumentare la quota di contenimento in vani chiusi, possono risultare più coerenti altre configurazioni della stessa famiglia.

Per confrontare gli allestimenti disponibili è possibile consultare la gamma completa di banchi da lavoro per officina con piano in faggio multistrato.

Colorazioni disponibili

Il banco è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 e in versione bicolore con struttura e blocchi accessori Grigio chiaro RAL 7035 e frontali dei cassetti e dello sportello Blu RAL 5015.

FAQ sul banco da lavoro BMF20-2C3SP

Il vano con sportello sostituisce il ripiano inferiore del banco?

No. Il vano con sportello è contenuto in un blocco installato sopra il ripiano inferiore strutturale. Il ripiano inferiore rimane quindi parte integrante del banco anche con tutti e tre i blocchi installati e mantiene la propria portata di 200 kg.

Se in futuro cambia il fabbisogno di contenimento, è necessario sostituire tutti e tre i blocchi?

No. I tre blocchi sono elementi fisicamente separati e vengono fissati alle predisposizioni della struttura. È quindi possibile valutare una diversa disposizione o la sostituzione di un singolo blocco con una configurazione compatibile senza dover necessariamente sostituire l'intero allestimento. Poiché sulla struttura da 2000 mm sono già utilizzate tutte e tre le posizioni, per modificare il rapporto tra cassetti e vani occorre però intervenire su uno dei blocchi presenti, non aggiungerne un quarto.

Lo sportello rende il vano protetto dalla polvere con un grado di protezione certificato?

No. Lo sportello consente di mantenere il vano chiuso, ma non implica un grado di protezione dalla polvere certificato. Se l'applicazione richiede una specifica protezione ambientale o un requisito tecnico certificato, l'idoneità deve essere valutata in funzione delle condizioni effettive di utilizzo.
