Banco da lavoro 2500x700x885h con 3 cassetti

Banco da lavoro 2500x700 con blocco a 3 cassetti

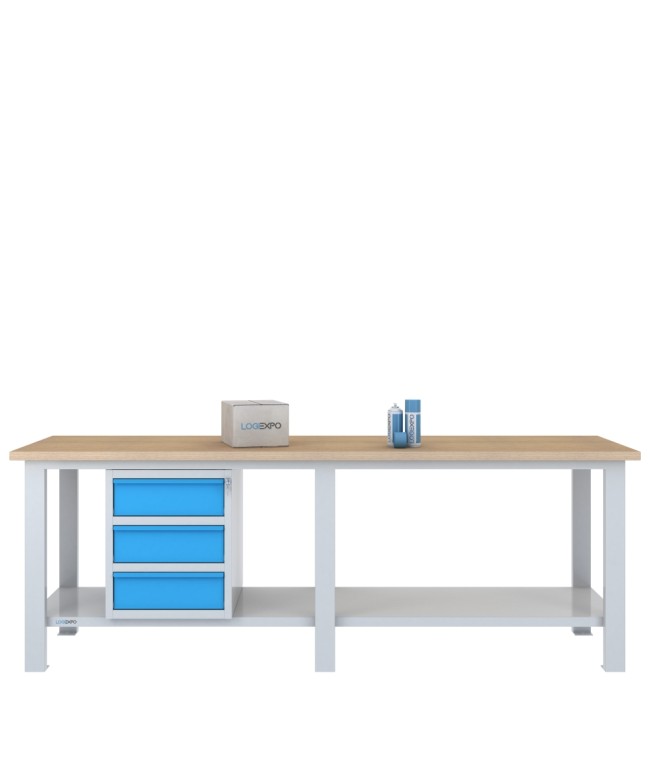

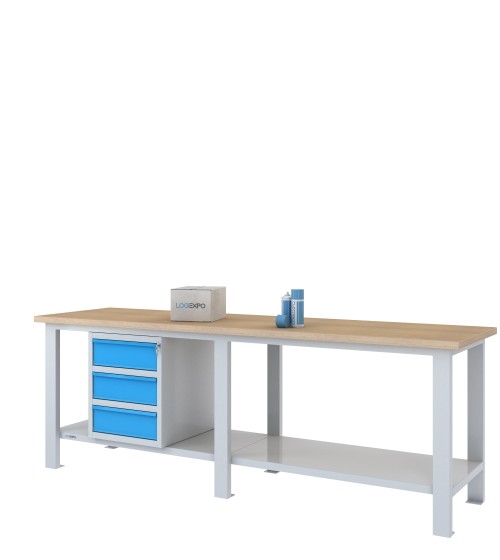

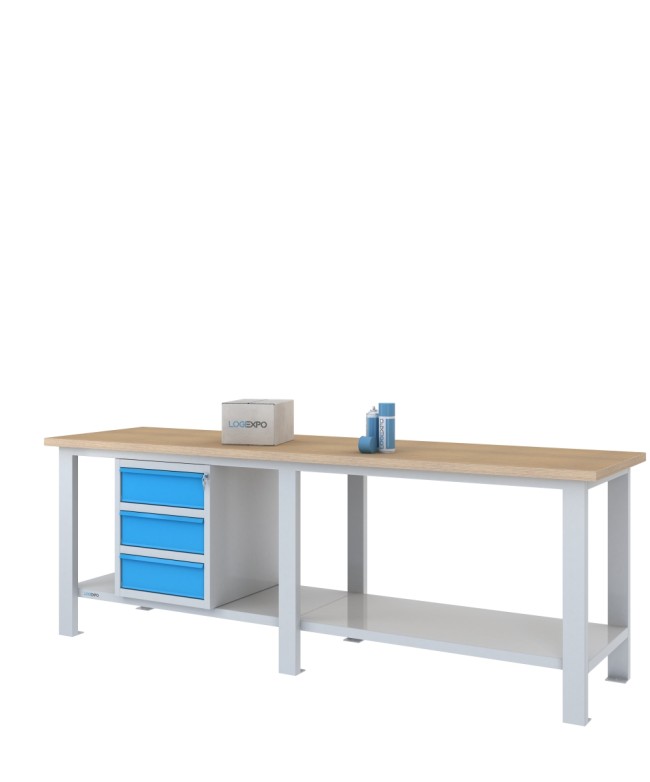

La Configurazione BMF25-C3 identifica il banco da lavoro monoblocco da 2500x700x885h mm con piano in faggio multistrato e un unico blocco sottopiano a tre cassetti.

La struttura da 2500 mm è suddivisa in due campate. Il blocco a 3 cassetti occupa la posizione centrale di una campata, mentre l'altra rimane priva di blocchi accessori sopra il proprio ripiano inferiore strutturale.

Il banco ha una portata di 1600 kg c.u.d., riferita al carico uniformemente distribuito sul piano di lavoro.

Un unico blocco con tre cassetti

Il blocco misura 505x620x600h mm ed è realizzato in lamiera spessore 8/10.

I tre cassetti sono montati su guide e hanno una portata di 60 kg ciascuno. Il blocco utilizza una chiusura centralizzata che agisce sui tre cassetti.

I tre volumi estraibili appartengono quindi allo stesso blocco fisico e non costituiscono tre moduli indipendenti.

Contenimento concentrato in una sola campata

Questa configurazione concentra il contenimento in un solo blocco alto 600 mm. La seconda campata rimane invece senza moduli accessori, mantenendo disponibile il volume compreso tra piano di lavoro e relativo ripiano inferiore strutturale.

La soluzione è adatta quando tre livelli di contenimento sono sufficienti per gli utensili, gli strumenti o i componenti che devono rimanere stabilmente presso la postazione, ma non è necessario occupare entrambe le campate con cassettiere o vani.

Rispetto alla configurazione con due blocchi a 3 cassetti, il numero di cassetti è inferiore ma una delle due campate rimane non accessoriata. La scelta deve quindi essere guidata dal reale fabbisogno di contenimento e non dal principio che un maggior numero di cassetti sia sempre preferibile.

Posizione del blocco nelle due campate

Sulla struttura da 2500 mm il blocco viene installato nella posizione centrale di una delle due campate.

La campata utilizzata non è vincolante: se l'organizzazione della postazione cambia, il blocco può essere trasferito nella campata opposta utilizzando la relativa predisposizione sottopiano.

La campata rimasta libera può inoltre essere utilizzata successivamente per un secondo blocco compatibile, nel rispetto del limite massimo di un blocco per campata.

Piano in faggio multistrato 35 mm

Il piano misura 2500x700 mm ed è realizzato in faggio multistrato spessore 35 mm. La superficie di lavoro si trova a una quota di 885 mm da terra.

Il piano in faggio multistrato può essere utilizzato per attività di montaggio, assemblaggio, manutenzione di componenti, controllo, collaudo, preparazione e altre lavorazioni tecniche in appoggio quando il processo è compatibile con questo tipo di superficie.

Al materiale non devono essere attribuite automaticamente caratteristiche specialistiche non documentate, come proprietà ESD, resistenza chimica universale, isolamento dalle vibrazioni o idoneità a specifiche lavorazioni termiche.

Struttura monoblocco a sei montanti e doppia campata

La struttura utilizza sei montanti verticali in tubolare 80x40 mm spessore 15/10. I due montanti intermedi determinano la suddivisione del sottopiano in due campate.

I collegamenti anteriori e posteriori sottopiano sono realizzati con tubolari 40x40 mm spessore 15/10, mentre lateralmente vengono utilizzati profili saldati con sezione a C 80x40 mm spessore 15/10.

La struttura metallica è rifinita mediante verniciatura a forno con polveri termoindurenti.

La struttura monoblocco e il blocco a 3 cassetti vengono forniti già assemblati. Il blocco viene posizionato sotto il piano e fissato mediante viti e boccole filettate predisposte nei profili della struttura.

Portata di 1600 kg con carico uniformemente distribuito

Il banco ha una portata di 1600 kg c.u.d. sul piano di lavoro. Il valore è riferito alla struttura completa da 2500 mm con sei montanti e doppia campata.

Ciascuno dei tre cassetti ha una portata di 60 kg. Le portate del piano di lavoro, dei singoli cassetti e dei due ripiani inferiori strutturali sono riferite a componenti differenti e devono essere considerate separatamente.

La portata c.u.d. del piano non definisce automaticamente il comportamento del banco in presenza di carichi fortemente concentrati, attrezzature fissate al piano, urti, vibrazioni o altre sollecitazioni localizzate. In questi casi devono essere valutati peso, impronta di appoggio, posizione e modalità effettive d'impiego.

Due ripiani inferiori strutturali affiancati

Alla base delle due campate sono presenti due ripiani strutturali rinforzati affiancati e complanari, uno per ciascuna campata. Tra i due elementi non è presente un interspazio e nel complesso formano un piano inferiore continuo.

Ciascun ripiano è realizzato in lamiera spessore 10/10, è saldato ai quattro montanti della propria campata ed è posizionato a 210 mm dal pavimento. Ogni ripiano ha una portata di 200 kg c.u.d.

Nella campata occupata dal blocco a 3 cassetti lo spazio verticale sopra il relativo ripiano è impegnato dal modulo alto 600 mm. Nella seconda campata, priva di blocchi accessori, il volume sopra il ripiano rimane invece disponibile secondo la configurazione aperta del banco.

La portata di 200 kg c.u.d. è riferita a ciascun ripiano inferiore e costituisce un limite distinto sia dalla portata del piano di lavoro sia dalle portate dei tre cassetti.

Predisposizione per il fissaggio al pavimento

Alla base dei sei montanti sono presenti piastre in acciaio spessore 3 mm dotate di foro Ø 12 mm, predisposte per l'eventuale fissaggio al pavimento.

La presenza della predisposizione non determina automaticamente né la necessità dell'ancoraggio né il sistema di fissaggio da utilizzare. Supporto, modalità di ancoraggio e condizioni reali di installazione devono essere valutati in funzione dell'ambiente e dell'impiego previsto.

Dati tecnici del banco da lavoro 2500x700 con 3 cassetti

• Configurazione: BMF25-C3;
• dimensioni: 2500x700x885h mm;
• larghezza: 2500 mm;
• profondità: 700 mm;
• altezza piano: 885 mm;
• piano di lavoro: faggio multistrato spessore 35 mm;
• portata banco: 1600 kg c.u.d. sul piano di lavoro;
• montanti verticali: 6;
• struttura sottopiano: doppia campata;
• blocchi accessori installati: 1;
• blocco a 3 cassetti: 505x620x600h mm;
• cassetti complessivi: 3;
• portata di ciascun cassetto: 60 kg;
• chiusura: centralizzata sui 3 cassetti;
• seconda campata: senza blocchi accessori;
• vani con sportello: nessuno;
• ripiani inferiori strutturali: 2 affiancati e complanari, uno per campata;
• materiale ripiani inferiori: lamiera spessore 10/10;
• portata di ciascun ripiano inferiore: 200 kg c.u.d.;
• quota ripiani inferiori: 210 mm dal pavimento;
• piastre alla base dei montanti: spessore 3 mm con foro Ø 12 mm;
• finitura struttura: verniciatura a forno con polveri termoindurenti;
• fornitura: struttura monoblocco e blocco a 3 cassetti già assemblati.

Configurazioni alternative da 2500 mm

La struttura da 2500 mm è disponibile anche senza moduli, con cassetti sospesi, con due blocchi a 3 cassetti, con vani armadietto oppure con configurazioni miste.

Questa versione concentra tre cassetti in una sola campata. Se il processo richiede un numero maggiore di volumi estraibili, può essere valutato un secondo blocco nella campata libera; se invece occorre combinare cassetti e materiali di maggiore ingombro, sono disponibili configurazioni con vani con sportello.

Per confrontare le configurazioni disponibili è possibile consultare i banchi da lavoro per officina con piano in faggio multistrato.

Colorazioni disponibili

Il banco con blocco a 3 cassetti è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 e in versione Bicolor, con struttura e corpo del blocco in Grigio chiaro RAL 7035 e frontali dei cassetti in Blu RAL 5015.

FAQ sul banco da lavoro 2500x700 con 3 cassetti

Cosa cambia rispetto al banco da 2500 mm con due cassetti sospesi?

Dimensioni, piano in faggio multistrato, struttura a sei montanti e portata di 1600 kg c.u.d. rimangono invariati. Questa configurazione concentra tre cassetti in un unico blocco alto 600 mm installato in una campata, lasciando l'altra senza moduli accessori. La versione con due cassetti sospesi distribuisce invece un modulo alto 224 mm in ciascuna campata, mantenendo maggiore volume verticale disponibile sopra i due ripiani inferiori strutturali. La scelta dipende quindi dal modo in cui si preferisce distribuire contenimento e spazio sottopiano.

La campata non accessoriata può essere utilizzata per avvicinare un carrello o un contenitore mobile?

Può essere valutato, purché dimensioni e modalità di utilizzo siano compatibili con la configurazione del banco e con lo spazio disponibile. La campata priva di blocchi mantiene libero il volume
