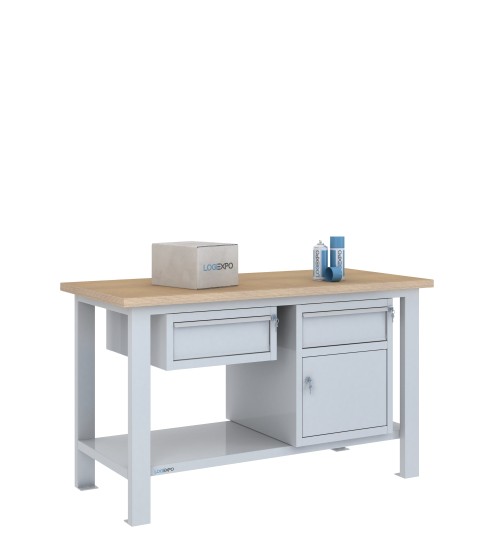

Banco da lavoro 1500x700x885h con 2 cassetti e 1 sportello

Banco da lavoro BMF15-C1CS 1500x700: 2 cassetti e 1 vano con sportello

Il banco da lavoro BMF15-C1CS 1500x700x885h abbina il piano in faggio multistrato da 35 mm a due blocchi sottopiano differenti: un cassetto sospeso e un blocco alto 600 mm composto da un cassetto e un vano armadietto con ripiano interno e sportello.

La configurazione dispone quindi di due cassetti e di un volume chiuso, integrati su una struttura monoblocco da 1500 mm. I due blocchi hanno architettura e ingombro verticale differenti e occupano le due posizioni laterali previste per le configurazioni a due blocchi.

Un cassetto sospeso e un blocco con cassetto e vano

Il cassetto sospeso è inserito in un modulo da 505x620x224h mm, montato sotto il piano di lavoro. Il cassetto scorre su guide, dispone di serratura e ha una portata di 60 kg.

Il secondo blocco misura 505x620x600h mm ed è realizzato in lamiera spessore 8/10. Comprende un cassetto con serratura, con portata di 60 kg, e un vano armadietto chiuso da sportello con serratura. Il vano è dotato di un ripiano interno con portata di 40 kg.

I due blocchi accessori sono forniti assemblati e vengono fissati ai punti di ancoraggio predisposti nella struttura sottopiano.

Posizionamento dei due blocchi sulla struttura da 1500 mm

La struttura da 1500 mm dispone di tre predisposizioni di fissaggio: laterale sinistra, centrale e laterale destra.

Quando vengono installati due blocchi, come nella configurazione BMF15-C1CS, vengono utilizzate esclusivamente le posizioni laterale sinistra e laterale destra. La predisposizione centrale rimane presente nella struttura ma non può essere utilizzata con i due blocchi laterali installati.

Poiché il cassetto sospeso e il blocco con cassetto e vano sono elementi differenti, possono essere scambiati tra il lato sinistro e il lato destro anche successivamente, utilizzando sempre le predisposizioni laterali previste.

Ingombro sottopiano dei due blocchi

I due elementi occupano il sottopiano in modo differente. Il cassetto sospeso ha un'altezza di 224 mm, mentre il blocco con cassetto e vano raggiunge 600 mm di altezza.

La parte sottostante al cassetto sospeso mantiene quindi un volume verticale maggiore rispetto al lato occupato dal blocco alto. Il ripiano inferiore strutturale rimane presente e utilizzabile anche con entrambi i blocchi installati.

Piano di lavoro in faggio multistrato da 35 mm

Il piano misura 1500x700 mm ed è realizzato in faggio multistrato spessore 35 mm. La superficie di lavoro si trova a una quota di 885 mm da terra.

La superficie può essere valutata per attività di montaggio, assemblaggio, manutenzione di componenti, preparazione, controllo e altre lavorazioni in appoggio compatibili con questo tipo di piano.

Struttura metallica monoblocco saldata

La struttura principale viene fornita già assemblata. Gambe e montanti sono realizzati in tubolare 80x40 mm spessore 15/10, mentre i collegamenti frontali e posteriori sottopiano utilizzano tubolari 40x40 mm spessore 15/10.

I collegamenti laterali della famiglia con piano in faggio multistrato utilizzano profili a C 80x40 mm spessore 15/10.

Alla base delle quattro gambe sono presenti piastre in acciaio spessore 3 mm con foro da 12 mm predisposto per l'eventuale fissaggio al pavimento. La necessità e il sistema di ancoraggio devono essere valutati in funzione del pavimento e delle condizioni operative.

Portata di 800 kg e ripiano inferiore da 200 kg

La struttura da 1500 mm ha una portata di 800 kg c.u.d., riferita a un carico uniformemente distribuito.

Il ripiano inferiore è saldato alla struttura, è realizzato in lamiera spessore 10/10, si trova a 210 mm dal pavimento e ha una portata di 200 kg.

Le portate dei due cassetti e del ripiano interno del vano sono dati specifici dei rispettivi elementi e non devono essere confuse con la portata complessiva del banco o con quella del ripiano inferiore strutturale.

Dati tecnici del banco BMF15-C1CS

• Configurazione: BMF15-C1CS;
• dimensioni banco: 1500x700x885h mm;
• piano: faggio multistrato spessore 35 mm;
• portata banco: 800 kg c.u.d.;
• gambe / montanti: 4;
• cassetti complessivi: 2;
• cassetto sospeso: modulo 505x620x224h mm, portata 60 kg, serratura;
• blocco con cassetto e vano: 505x620x600h mm, lamiera 8/10;
• portata cassetto del blocco: 60 kg;
• vani con sportello: 1;
• ripiano interno del vano: portata 40 kg;
• chiusura vano: sportello con serratura;
• posizionamento dei due blocchi: laterale sinistro + laterale destro, con possibilità di invertirli;
• posizione centrale: non utilizzabile con i due blocchi installati;
• ripiano inferiore: lamiera 10/10, portata 200 kg, quota 210 mm dal pavimento;
• piastre alla base delle gambe: spessore 3 mm con foro da 12 mm;
• finitura struttura: verniciatura a forno con polveri termoindurenti.

Configurazioni alternative da 1500 mm

La famiglia da 1500 mm comprende configurazioni senza moduli, con cassetti sospesi, blocchi a tre cassetti, vani con sportello e ulteriori combinazioni tra queste funzioni. La scelta dipende dall'organizzazione richiesta sotto il piano e dal tipo di materiali che devono rimanere presso la postazione.

Per confrontare le altre varianti è possibile consultare i banchi da lavoro per officina con piano in faggio multistrato.

Colorazioni disponibili

La configurazione BMF15-C1CS è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 e versione Bicolor. Nella versione bicolore la struttura e i corpi dei blocchi sono in RAL 7035, mentre i frontali dei cassetti e lo sportello sono in RAL 5015.

FAQ sul banco da lavoro BMF15-C1CS 1500x700

Perché combinare un cassetto sospeso con un cassetto integrato nel blocco con vano?

I due cassetti hanno la stessa portata di 60 kg, ma appartengono a due architetture differenti. Il cassetto sospeso occupa solo 224 mm in altezza e lascia maggiore volume disponibile sotto di sé; il secondo cassetto fa invece parte del blocco da 600 mm che integra anche il vano con sportello. I due cassetti possono quindi essere assegnati a gruppi di utensili o componenti con funzioni differenti all'interno della stessa postazione.

Come si possono distribuire utensili e materiali tra i due cassetti e il vano con sportello?

Una possibile organizzazione consiste nel destinare il cassetto sospeso agli utensili di accesso più frequente, il secondo cassetto a piccoli componenti o strumenti legati a una funzione specifica e il vano con sportello ad attrezzature o materiali di maggiore ingombro. La distribuzione va comunque definita in base alla sequenza reale delle operazioni svolte sulla postazione.

In cosa differisce questa configurazione da un banco da 1500 mm con due cassetti sospesi?

Entrambe le configurazioni dispongono di due cassetti, ma organizzano diversamente il sottopiano. La versione con due cassetti sospesi utilizza due moduli alti 224 mm e conserva maggiore volume libero nella parte inferiore. Questa configurazione affianca invece a un cassetto sospeso un blocco alto 600 mm che aggiunge anche un vano chiuso con ripiano, offrendo una combinazione di contenimento più articolata.
