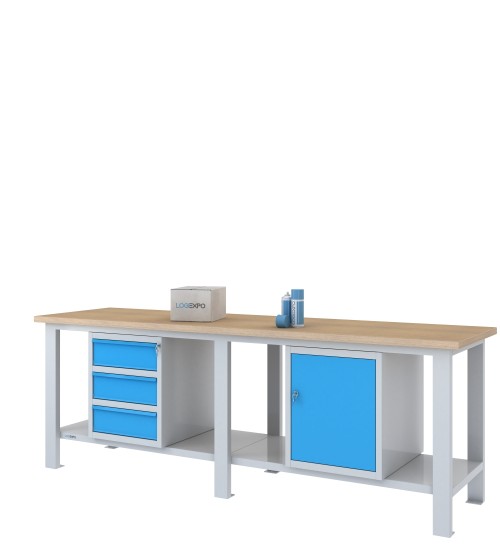

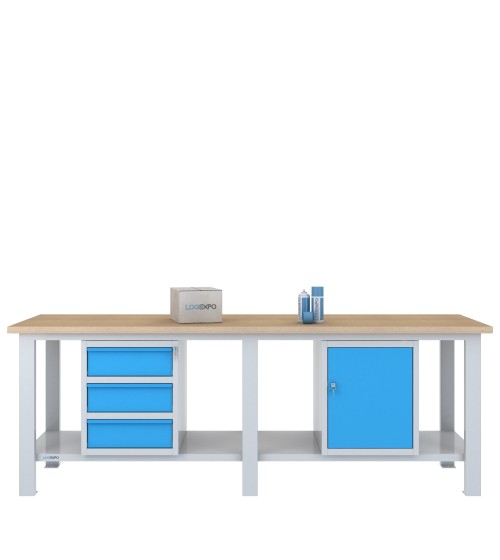

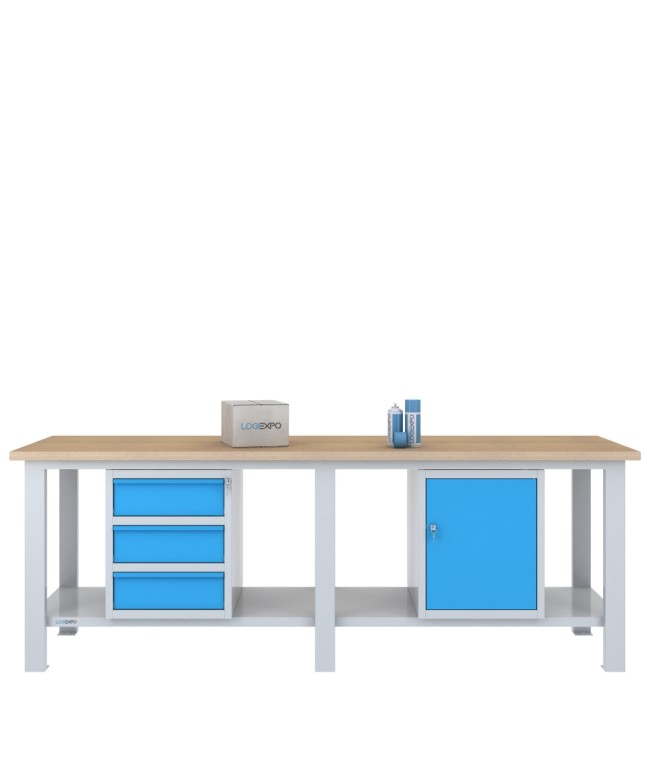

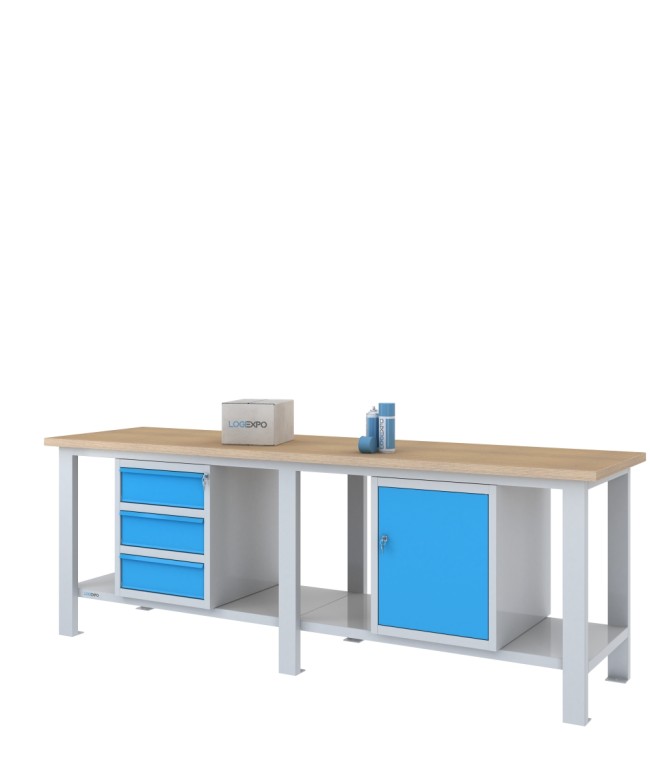

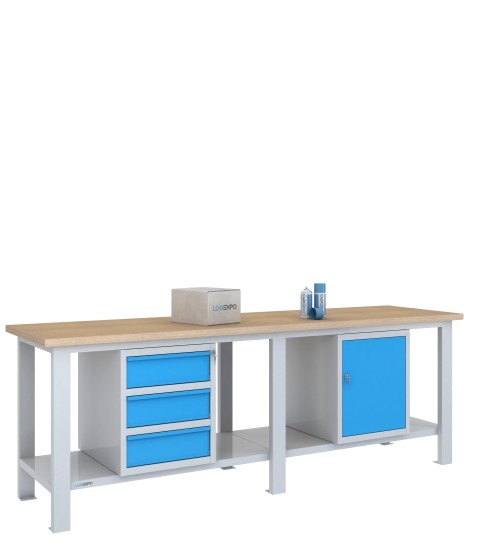

Banco da lavoro 2500x700x885h con 3 cassetti e 1 sportello

Banco da lavoro 2500x700 con blocco cassettiera a 3 cassetti e vano con sportello

La Configurazione BMF25-C3SP identifica il banco da lavoro monoblocco da 2500x700x885h mm con piano in faggio multistrato e due blocchi sottopiano da 600 mm di altezza, uno per ciascuna campata.

Una campata ospita un blocco cassettiera a 3 cassetti; l'altra un vano armadietto con ripiano interno e sportello. La configurazione combina quindi due modalità di contenimento differenti su elementi fisicamente separati.

Il banco ha una portata di 1600 kg c.u.d., riferita al carico uniformemente distribuito sul piano di lavoro.

Tre cassetti e un vano su due blocchi separati

I tre cassetti e il vano con sportello appartengono a due blocchi distinti, entrambi da 505x620x600h mm.

Il blocco cassettiera suddivide il volume su tre cassetti estraibili, mentre il secondo blocco mette a disposizione un volume chiuso con ripiano interno. Le due funzioni possono quindi essere utilizzate separatamente all'interno della stessa postazione.

Blocco cassettiera a 3 cassetti da 600 mm

Una campata ospita un blocco cassettiera in lamiera spessore 8/10, dimensioni 505x620x600h mm, dotato di tre cassetti montati su guide.

Ogni cassetto ha una portata di 60 kg. I tre cassetti del blocco sono gestiti mediante chiusura centralizzata.

La suddivisione su tre livelli permette di organizzare separatamente utensili, strumenti, componenti e altri materiali di dimensioni compatibili quando la postazione richiede più volumi estraibili distinti.

Blocco con vano armadietto e sportello

La seconda campata ospita un blocco in lamiera spessore 8/10, dimensioni 505x620x600h mm, configurato come vano armadietto chiuso da sportello.

All'interno è presente un ripiano asportabile con portata di 40 kg, che permette di suddividere il volume disponibile su due livelli oppure, quando rimosso, di utilizzare il vano per oggetti compatibili di maggiore altezza.

Lo sportello è dotato di chiusura a chiave indipendente dalla chiusura centralizzata del blocco cassettiera.

Due campate occupate da blocchi alti 600 mm

La struttura da 2500 mm è suddivisa in due campate e può ricevere al massimo due blocchi accessori, uno nella posizione centrale di ciascuna campata.

Nella configurazione BMF25-C3SP entrambe le posizioni disponibili sono utilizzate da blocchi alti 600 mm. I due elementi hanno le stesse dimensioni esterne ma svolgono funzioni di contenimento differenti.

Il blocco cassettiera e il blocco con vano e sportello possono essere scambiati tra le due campate utilizzando le predisposizioni presenti sulla struttura. Non esiste quindi un lato obbligato per uno dei due elementi.

Piano in faggio multistrato 35 mm

Il piano misura 2500x700 mm ed è realizzato in faggio multistrato spessore 35 mm. La superficie di lavoro si trova a una quota di 885 mm da terra.

Il piano può essere utilizzato per attività di montaggio, assemblaggio, manutenzione di componenti, preparazione, controllo e altre lavorazioni tecniche in appoggio quando il processo è compatibile con questo tipo di superficie.

Struttura monoblocco a sei montanti e doppia campata

La struttura utilizza sei montanti verticali in tubolare 80x40 mm spessore 15/10. I due montanti intermedi suddividono il sottopiano nelle due campate.

I collegamenti anteriori e posteriori sottopiano sono realizzati con tubolari 40x40 mm spessore 15/10, mentre lateralmente vengono utilizzati profili saldati con sezione a C 80x40 mm spessore 15/10.

La struttura metallica è rifinita mediante verniciatura a forno con polveri termoindurenti.

La struttura monoblocco e i blocchi accessori vengono forniti già assemblati. I due blocchi vengono posizionati sotto il piano e fissati mediante viti e boccole filettate predisposte nei profili della struttura.

Portata di 1600 kg con carico uniformemente distribuito

Il banco ha una portata di 1600 kg c.u.d. sul piano di lavoro. Il valore è riferito alla struttura completa da 2500 mm con sei montanti e doppia campata.

La portata di 60 kg di ciascun cassetto, i 40 kg del ripiano interno del vano e i 200 kg c.u.d. di ciascun ripiano inferiore strutturale sono dati riferiti a componenti differenti e devono essere considerati separatamente dalla portata del piano.

La portata c.u.d. del piano non definisce automaticamente il comportamento del banco in presenza di carichi fortemente concentrati, attrezzature fissate al piano, urti, vibrazioni o altre sollecitazioni localizzate. In questi casi devono essere valutati peso, impronta di appoggio, posizione e modalità effettive d'impiego.

Due ripiani inferiori strutturali affiancati

Alla base delle due campate sono presenti due ripiani strutturali rinforzati affiancati e complanari, uno per ciascuna campata. Tra i due elementi non è presente un interspazio e nel complesso formano un piano inferiore continuo.

Ciascun ripiano è realizzato in lamiera spessore 10/10, è saldato ai quattro montanti della propria campata ed è posizionato a 210 mm dal pavimento.

Ogni ripiano ha una portata di 200 kg c.u.d.. Il valore è riferito singolarmente a ciascuno dei due elementi strutturali e non costituisce la portata complessiva del piano di lavoro.

Predisposizione per il fissaggio al pavimento

Alla base dei sei montanti sono presenti piastre in acciaio spessore 3 mm dotate di foro Ø 12 mm, predisposte per l'eventuale fissaggio al pavimento.

La presenza della predisposizione non determina automaticamente né la necessità dell'ancoraggio né il sistema di fissaggio da utilizzare. Supporto, modalità di ancoraggio e condizioni reali di installazione devono essere valutati in funzione dell'ambiente e dell'impiego previsto.

Dati tecnici del banco da lavoro 2500x700 con 3 cassetti e sportello

• Configurazione: BMF25-C3SP;
• dimensioni: 2500x700x885h mm;
• larghezza: 2500 mm;
• profondità: 700 mm;
• altezza piano: 885 mm;
• piano di lavoro: faggio multistrato spessore 35 mm;
• portata banco: 1600 kg c.u.d. sul piano di lavoro;
• montanti verticali: 6;
• struttura sottopiano: doppia campata;
• moduli accessori: 2, uno per campata;
• blocco cassettiera a 3 cassetti: 505x620x600h mm;
• portata di ciascun cassetto: 60 kg;
• chiusura blocco cassettiera: centralizzata;
• blocco con vano e sportello: 505x620x600h mm;
• vani con sportello: 1;
• ripiano interno vano: asportabile, portata 40 kg;
• chiusura vano: a chiave;
• ripiani inferiori strutturali: 2 affiancati e complanari, uno per campata;
• materiale ripiani inferiori: lamiera spessore 10/10;
• portata di ciascun ripiano inferiore: 200 kg c.u.d.;
• quota ripiani inferiori: 210 mm dal pavimento;
• piastre alla base dei montanti: spessore 3 mm con foro Ø 12 mm;
• finitura struttura: verniciatura a forno con polveri termoindurenti;
• fornitura: struttura monoblocco e blocchi accessori già assemblati.

Configurazioni alternative da 2500 mm

La struttura da 2500 mm è disponibile anche con soli cassetti, con uno o due vani armadietto, con moduli sospesi oppure con altre combinazioni dei blocchi compatibili.

Questa versione è specifica quando si desidera affiancare un blocco cassettiera a 3 cassetti a un vano armadietto separato. Rispetto alla configurazione con 4 cassetti e 1 sportello, il vano chiuso non integra un ulteriore cassetto; rispetto alla versione con 6 cassetti, una delle due campate è destinata interamente al contenimento con sportello.

Per confrontare gli allestimenti disponibili è possibile consultare i banchi da lavoro per officina con piano in faggio multistrato.

Colorazioni disponibili

Il banco con tre cassetti e vano con sportello è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 e in versione Bicolor, con struttura e corpi dei blocchi in Grigio chiaro RAL 7035 e frontali dei cassetti e dello sportello in Blu RAL 5015.

FAQ sul banco da lavoro 2500x700 con 3 cassetti e sportello

Cosa cambia rispetto al banco da 2500 mm con due vani con sportello?

Dimensioni del banco, piano in faggio multistrato, struttura a sei montanti, portata di 1600 kg c.u.d. e utilizzo delle due campate rimangono invariati. Nella configurazione con due vani entrambe le campate sono dedicate al contenimento chiuso con sportello; in questa versione una delle due campate utilizza invece un blocco cassettiera a 3 cassetti, mentre l'altra mantiene il vano armadietto. La scelta dipende quindi dalla necessità di affiancare alla capacità del vano chiuso una suddivisione su tre cassetti estraibili, oppure di privilegiare due volumi armadietto separati.
