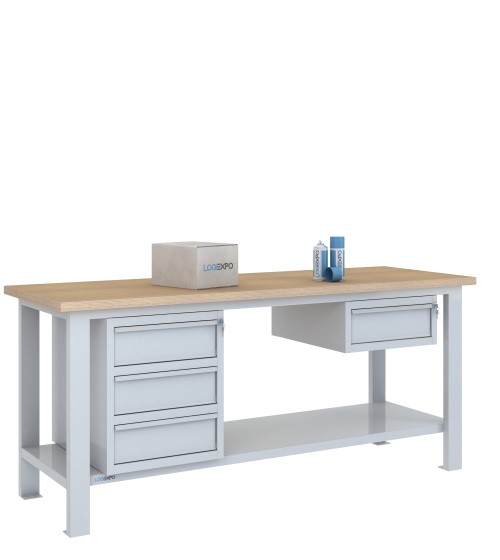

Banco da lavoro 2000x700x885h con 4 cassetti

Banco da lavoro 2000x700 con 4 cassetti

La configurazione BMF20-C3C1 identifica il banco da lavoro monoblocco con piano in faggio multistrato nella versione da 2000x700x885h mm equipaggiata con quattro cassetti distribuiti su due elementi sottopiano differenti.

Tre cassetti sono integrati in un blocco da 505x620x600h mm, mentre il quarto appartiene a un modulo sospeso indipendente da 505x620x224h mm. I due elementi utilizzano due delle tre posizioni disponibili sulla struttura da 2000 mm, lasciandone una libera.

Perché scegliere questa configurazione

Questa configurazione è indicata quando servono quattro volumi estraibili ma non è necessario installare due blocchi alti 600 mm sotto il piano.

Il blocco principale mette a disposizione tre cassetti sovrapposti, mentre il cassetto sospeso aggiunge un ulteriore punto di contenimento mantenendo maggiore spazio libero nella parte inferiore della propria posizione.

La postazione combina quindi un'area sottopiano maggiormente attrezzata con un'area più aperta, oltre a una terza posizione completamente disponibile.

Blocco principale con tre cassetti

Il blocco principale misura 505x620x600h mm ed è realizzato in lamiera spessore 8/10.

I tre cassetti sono montati su guide e hanno una portata di 60 kg ciascuno. La chiusura è centralizzata sui tre cassetti del blocco.

I tre cassetti appartengono allo stesso elemento fisico e vengono quindi spostati insieme qualora si decida di modificare la posizione del blocco sotto il piano.

Quarto cassetto sospeso indipendente

Il quarto cassetto è installato in un modulo separato da 505x620x224h mm. Anche questo cassetto scorre su guide, ha una portata di 60 kg ed è dotato di propria chiusura a chiave.

La minore altezza del modulo rispetto al blocco da 600 mm permette di conservare maggiore volume disponibile sotto il cassetto sospeso e sopra il ripiano inferiore strutturale.

Due posizioni utilizzate e una posizione libera

La struttura da 2000 mm dispone di tre predisposizioni sottopiano: laterale sinistra, centrale e laterale destra. La configurazione BMF20-C3C1 ne utilizza due e ne lascia una libera.

Il blocco a tre cassetti e il cassetto sospeso non devono necessariamente occupare le due estremità del banco. Possono essere disposti utilizzando due delle tre predisposizioni disponibili, lasciando libera la posizione più coerente con l'organizzazione della postazione.

Disposizione dei moduli modificabile

La configurazione mostrata a catalogo non rappresenta una disposizione obbligatoria. Sulla struttura da 2000 mm i moduli possono essere collocati nelle posizioni predisposte a sinistra, al centro oppure a destra.

È quindi possibile scegliere se mantenere libera una posizione laterale oppure quella centrale, in funzione degli spazi necessari sotto il banco e dell'eventuale integrazione futura di altri moduli compatibili.

Due sistemi di chiusura distinti

La configurazione non utilizza una sola serratura per tutti e quattro i cassetti.

I tre cassetti del blocco alto 600 mm sono gestiti dalla chiusura centralizzata del blocco, mentre il cassetto sospeso è un elemento indipendente dotato della propria chiusura a chiave.

Piano di lavoro in faggio multistrato da 35 mm

Il piano misura 2000x700 mm ed è realizzato in faggio multistrato spessore 35 mm. La superficie di lavoro si trova a 885 mm da terra.

La larghezza di 2000 mm mette a disposizione una superficie estesa per attività di assemblaggio, montaggio, manutenzione, controllo e altre lavorazioni tecniche compatibili con struttura e portata del banco.

Struttura metallica monoblocco saldata

La struttura utilizza quattro gambe o montanti verticali in tubolare 80x40 mm spessore 15/10. I collegamenti anteriori e posteriori sottopiano sono realizzati con tubolari 40x40 mm spessore 15/10, mentre lateralmente sono impiegati profili saldati con sezione a C 80x40 mm spessore 15/10.

Alla base delle gambe sono presenti piastre in acciaio spessore 3 mm con foro Ø 12 mm predisposto per l'eventuale fissaggio al pavimento. Il sistema di ancoraggio deve essere scelto in funzione del supporto e delle condizioni reali d'impiego.

La struttura principale viene fornita monoblocco già assemblata. Anche il blocco a tre cassetti e il modulo sospeso vengono forniti assemblati e vengono fissati alle predisposizioni presenti sotto il piano mediante viti e boccole filettate.

Portata del banco e dei cassetti

La portata del banco è di 500 kg c.u.d. ed è riferita al carico d'esercizio uniformemente distribuito sulla superficie del piano di lavoro.

Ciascuno dei quattro cassetti ha una portata di 60 kg. La portata dei cassetti costituisce un limite riferito ai singoli componenti e non deve essere sommata alla portata del piano per ricavare una diversa portata complessiva della postazione.

Ripiano inferiore strutturale

Il banco integra un ripiano inferiore strutturale saldato in lamiera spessore 10/10, posizionato a 210 mm dal pavimento e con portata di 200 kg.

Nella posizione occupata dal blocco a tre cassetti il volume sottopiano è utilizzato per tutta l'altezza disponibile. Sotto il cassetto sospeso rimane invece maggiore spazio accessibile sul ripiano, mentre la terza posizione non è sovrastata da alcun modulo.

Dati tecnici del banco BMF20-C3C1

• Configurazione: BMF20-C3C1;
• dimensioni: 2000x700x885h mm;
• larghezza: 2000 mm;
• profondità: 700 mm;
• altezza piano: 885 mm;
• piano: faggio multistrato spessore 35 mm;
• portata banco: 500 kg c.u.d.;
• gambe / montanti: 4;
• cassetti: 4;
• blocco a 3 cassetti: 505x620x600h mm;
• cassetto sospeso: modulo 505x620x224h mm;
• portata cassetti: 60 kg ciascuno;
• chiusura blocco a 3 cassetti: centralizzata;
• chiusura cassetto sospeso: a chiave;
• posizioni sottopiano disponibili: 3;
• posizioni utilizzate: 2;
• posizioni libere: 1;
• ripiano inferiore: lamiera 10/10, portata 200 kg;
• quota ripiano inferiore da terra: 210 mm.

Configurazioni alternative da 2000 mm

La BMF20-C3C1 aggiunge un quarto cassetto al blocco principale senza installare un secondo elemento alto 600 mm.

Quando tre cassetti sono sufficienti e si desidera mantenere due posizioni completamente libere può essere più coerente la configurazione con un solo blocco a tre cassetti. Quando invece servono quattro cassetti insieme a un vano chiuso, può essere valutato un allestimento che abbina al blocco a tre cassetti un secondo blocco misto.

Per confrontare gli allestimenti disponibili è possibile consultare la gamma completa di banchi da lavoro per officina con piano in faggio multistrato.

Colorazioni disponibili

Il banco è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 e in versione bicolore con struttura e corpi dei moduli Grigio chiaro RAL 7035 e frontali dei cassetti Blu RAL 5015.

FAQ sul banco da lavoro BMF20-C3C1

I quattro cassetti fanno parte della stessa cassettiera?

No. Tre cassetti appartengono a un unico blocco da 505x620x600h mm, mentre il quarto è installato in un modulo sospeso indipendente da 505x620x224h mm. La configurazione utilizza quindi due elementi fisicamente separati.

Il blocco a 3 cassetti e il cassetto sospeso devono essere montati ai due lati del banco?

No. Sulla struttura da 2000 mm i due moduli possono utilizzare due delle tre posizioni disponibili: sinistra, centro e destra. È quindi possibile scegliere quale posizione lasciare libera in funzione dell'organizzazione della postazione e degli eventuali sviluppi futuri.

I quattro cassetti si chiudono con un'unica serratura?

No. I tre cassetti del blocco alto 600 mm utilizzano una chiusura centralizzata comune al blocco, mentre il cassetto sospeso dispone della propria chiusura a chiave. I quattro cassetti sono quindi gestiti attraverso due sistemi di chiusura distinti.
