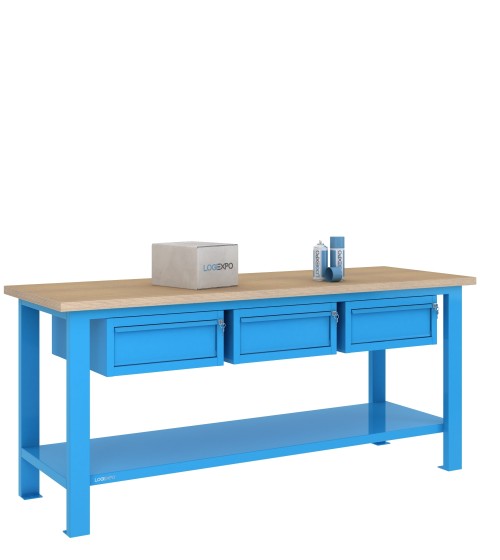

Banco da lavoro 2000x700x885h con 3 cassetti sospesi

Banco da lavoro 2000x700 con 3 cassetti sospesi

La configurazione BMF20-3C1 identifica il banco da lavoro monoblocco con piano in faggio multistrato nella versione da 2000x700x885h mm equipaggiata con tre cassetti sospesi sotto il piano.

I cassetti sono contenuti in tre moduli indipendenti da 505x620x224h mm, installati nelle tre posizioni disponibili sulla struttura da 2000 mm. La configurazione permette quindi di distribuire il contenimento lungo l'intera larghezza del banco senza utilizzare blocchi sottopiano alti 600 mm.

Perché scegliere la configurazione BMF20-3C1

Questa configurazione è indicata quando è utile disporre di tre cassetti separati direttamente sotto il piano di lavoro, mantenendo contemporaneamente una parte consistente del volume sottostante disponibile.

Rispetto a una configurazione con blocchi alti, i moduli sospesi impegnano infatti soltanto 224 mm in altezza. Possono quindi risultare coerenti quando utensili, strumenti o piccoli componenti devono essere mantenuti a portata di mano, ma non è necessario occupare l'intera altezza compresa tra piano di lavoro e ripiano inferiore.

Tre moduli sospesi indipendenti da 224 mm

Ciascun modulo misura 505x620x224h mm, è realizzato in lamiera spessore 8/10 e contiene un cassetto montato su guide con portata di 60 kg.

Ogni cassetto dispone della propria chiusura a chiave. I tre moduli costituiscono elementi fisicamente separati e vengono fissati sotto il piano mediante viti e boccole filettate predisposte nei profili della struttura.

Questa architettura è differente da quella di un unico blocco alto con tre cassetti: il numero complessivo dei cassetti può essere lo stesso, ma cambiano il volume sottopiano occupato, il numero di posizioni utilizzate e il sistema di chiusura.

Tre posizioni utilizzate mantenendo libero il volume inferiore

La struttura da 2000 mm dispone di tre posizioni di fissaggio: laterale sinistra, centrale e laterale destra. Nella configurazione BMF20-3C1 tutte e tre le posizioni sono occupate, una per ciascun cassetto sospeso.

L'occupazione delle tre posizioni non equivale però all'occupazione completa del volume sottopiano. Poiché i moduli hanno un'altezza di 224 mm, rimane disponibile una parte significativa dello spazio verticale tra i cassetti e il ripiano inferiore strutturale.

La configurazione combina quindi una distribuzione dei cassetti lungo tutta la larghezza con un sottopiano meno saturato rispetto alle versioni equipaggiate con tre blocchi da 600 mm.

Piano di lavoro in faggio multistrato da 35 mm

Il piano di lavoro misura 2000x700 mm ed è realizzato in faggio multistrato spessore 35 mm. La superficie di lavoro è posta a 885 mm da terra.

La larghezza di 2000 mm mette a disposizione una superficie operativa estesa per attività di assemblaggio, montaggio, manutenzione, controllo e altre lavorazioni tecniche compatibili con le caratteristiche della struttura.

Struttura metallica monoblocco saldata

La struttura utilizza quattro gambe o montanti verticali in tubolare 80x40 mm spessore 15/10. I collegamenti anteriori e posteriori sottopiano sono realizzati con tubolari 40x40 mm spessore 15/10, mentre lateralmente sono impiegati profili saldati con sezione a C 80x40 mm spessore 15/10.

Alla base delle gambe sono presenti piastre in acciaio spessore 3 mm con foro Ø 12 mm predisposto per l'eventuale fissaggio al pavimento. Il sistema di ancoraggio deve essere scelto in funzione del supporto e delle condizioni reali d'impiego.

La struttura principale viene fornita monoblocco già assemblata. Anche i moduli con cassetto sono forniti assemblati e vengono fissati alle predisposizioni presenti sotto il piano.

Portata del banco e dei cassetti

La portata del banco è di 500 kg c.u.d. ed è riferita al carico d'esercizio uniformemente distribuito sull'intera superficie del piano di lavoro.

Ciascuno dei tre cassetti ha una portata di 60 kg. La portata dei cassetti costituisce un limite riferito ai singoli componenti e non deve essere sommata alla portata del piano per ricavare una diversa portata complessiva della postazione.

Ripiano inferiore strutturale

Il banco integra un ripiano inferiore strutturale saldato in lamiera spessore 10/10, posizionato a 210 mm dal pavimento e con portata di 200 kg.

I cassetti sospesi sono fissati immediatamente sotto il piano e non sostituiscono il ripiano inferiore, che rimane parte integrante della struttura e può essere utilizzato compatibilmente con gli ingombri dei materiali e con le condizioni operative della postazione.

Dati tecnici del banco BMF20-3C1

• Configurazione: BMF20-3C1;
• dimensioni: 2000x700x885h mm;
• larghezza: 2000 mm;
• profondità: 700 mm;
• altezza piano: 885 mm;
• piano: faggio multistrato spessore 35 mm;
• portata banco: 500 kg c.u.d.;
• gambe / montanti: 4;
• cassetti: 3 sospesi;
• moduli con cassetto: 3 da 505x620x224h mm;
• portata di ciascun cassetto: 60 kg;
• chiusura: a chiave per ciascun modulo;
• posizioni sottopiano disponibili: 3;
• posizioni utilizzate: 3;
• ripiano inferiore: lamiera 10/10, portata 200 kg;
• quota ripiano inferiore da terra: 210 mm.

Configurazioni alternative da 2000 mm

La struttura da 2000 mm è disponibile con differenti combinazioni di cassetti, vani con sportello e spazio sottopiano libero. La configurazione BMF20-3C1 utilizza tutte e tre le posizioni disponibili, ma lo fa mediante moduli sospesi alti 224 mm anziché mediante blocchi alti 600 mm.

Quando serve maggiore capacità di contenimento verticale possono risultare più coerenti configurazioni con blocchi a tre cassetti o vani armadietto. Se invece è sufficiente un numero inferiore di cassetti e si desidera mantenere anche una posizione completamente libera, sono disponibili allestimenti meno saturi.

Per confrontare le configurazioni disponibili è possibile consultare la gamma completa di banchi da lavoro per officina con piano in faggio multistrato.

Colorazioni disponibili

Il banco è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 e in versione bicolore con struttura e corpi dei moduli Grigio chiaro RAL 7035 e frontali dei cassetti Blu RAL 5015.

FAQ sul banco da lavoro BMF20-3C1

Cosa cambia rispetto a un banco da 2000 mm con un unico blocco a 3 cassetti?

Il numero di cassetti è lo stesso, ma l'architettura è differente. La BMF20-3C1 utilizza tre moduli sospesi indipendenti da 224 mm, uno in ciascuna posizione sottopiano, mantenendo libero gran parte del volume sotto i cassetti. La configurazione con un unico blocco a tre cassetti utilizza invece un solo modulo alto 600 mm e lascia libere le altre due posizioni. Cambiano quindi distribuzione dei cassetti, ingombro sottopiano e possibilità di riconfigurazione.

Con tre cassetti sospesi rimane utilizzabile lo spazio sopra il ripiano inferiore?

Sì. I tre cassetti occupano tutte le posizioni di fissaggio, ma ogni modulo è alto soltanto 224 mm. Rimane quindi disponibile una parte consistente del volume verticale sopra il ripiano inferiore. L'effettiva utilizzabilità dipende naturalmente dalle dimensioni del materiale da collocare e dall'organizzazione prevista per la postazione.

È possibile sostituire successivamente uno dei cassetti sospesi con un blocco alto 600 mm?

Sì, purché il blocco scelto sia compatibile con le predisposizioni della struttura. Poiché nella BMF20-3C1 tutte e tre le posizioni sono già occupate, per installare un blocco da 600 mm occorre prima rimuovere uno dei moduli sospesi presenti. Gli altri due cassetti possono rimanere installati nelle rispettive posizioni.
