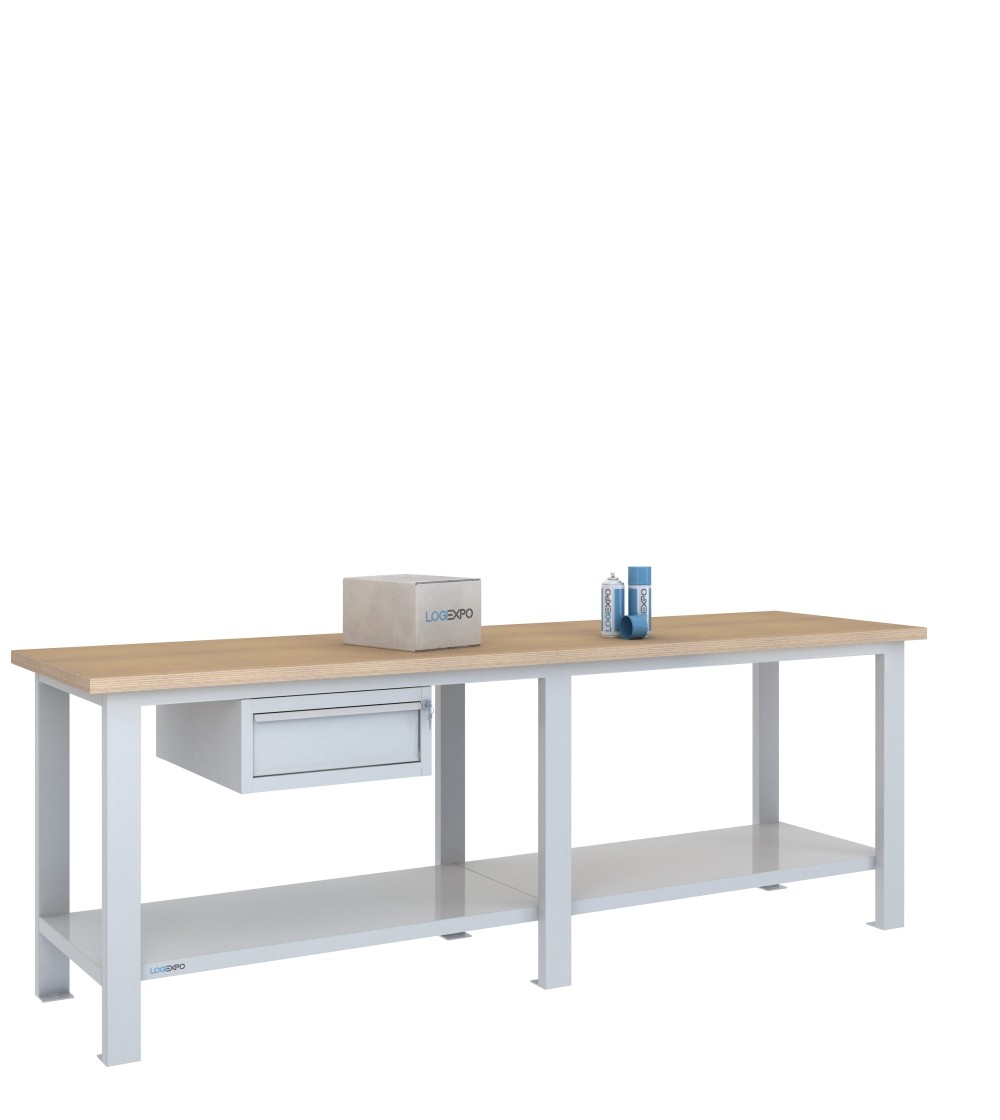

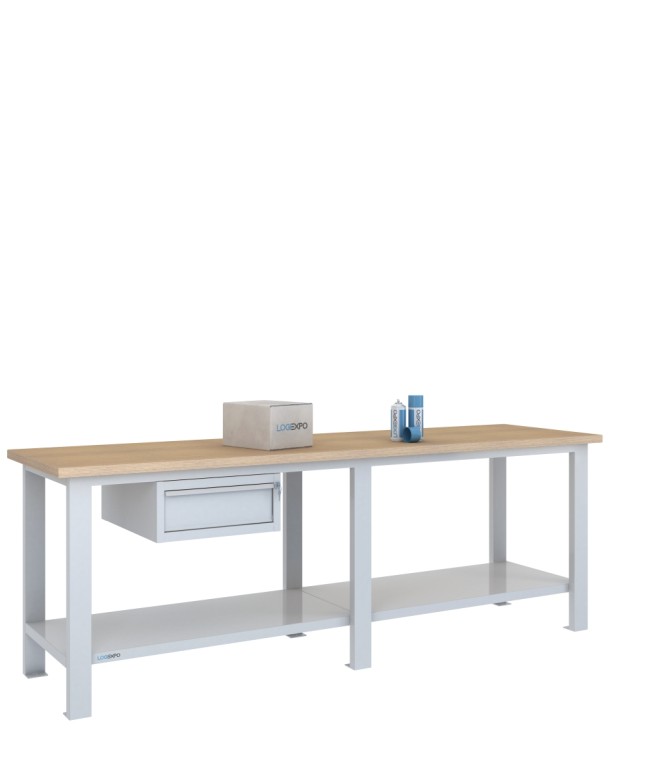

Banco da lavoro 2500x700x885h con 1 cassetto sospeso

Banco da lavoro 2500x700 con 1 cassetto sospeso

La Configurazione BMF25-C1 identifica il banco da lavoro monoblocco da 2500x700x885h mm con piano in faggio multistrato e un solo modulo con cassetto sospeso sotto il piano.

La struttura da 2500 mm è suddivisa in due campate. In questa configurazione una campata ospita il modulo con cassetto nella propria posizione centrale, mentre l'altra rimane priva di blocchi accessori sopra il proprio ripiano inferiore strutturale.

Il banco ha una portata di 1600 kg c.u.d., riferita al carico uniformemente distribuito sul piano di lavoro.

Un modulo con cassetto sospeso in una sola campata

Il modulo misura 505x620x224h mm e viene fissato alla struttura mediante viti e boccole filettate predisposte nei profili sottopiano.

Sulla struttura da 2500 mm il modulo occupa la posizione centrale di una delle due campate. Non devono quindi essere utilizzati i riferimenti sinistra, centro e destra propri delle strutture da 1500 e 2000 mm.

Se successivamente cambiano le esigenze della postazione, il modulo può essere trasferito nella campata opposta utilizzando la relativa predisposizione. La configurazione può inoltre essere completata con un secondo blocco compatibile nella campata rimasta disponibile.

Contenimento compatto nella parte alta del sottopiano

Con un'altezza di 224 mm, il modulo sospeso occupa soltanto la parte superiore della campata nella quale viene installato. Rispetto ai blocchi alti 600 mm, mantiene quindi disponibile una maggiore porzione del volume verticale compreso tra il modulo e il ripiano inferiore.

La seconda campata rimane invece senza blocchi accessori. Il sottopiano presenta quindi due condizioni differenti sulla stessa postazione: una campata con contenimento chiuso immediatamente sotto il piano e una campata non accessoriata sopra il proprio ripiano strutturale.

Questa configurazione consente di introdurre un punto di contenimento senza occupare entrambe le campate con cassettiere o vani armadietto.

Cassetto su guide con portata di 60 kg

Il modulo è realizzato in lamiera spessore 8/10. Al suo interno il cassetto scorre su guide, dispone di chiusura a chiave e ha una portata di 60 kg.

Il modulo costituisce il componente fisso collegato alla struttura del banco; il cassetto è invece l'elemento mobile che scorre sulle guide per consentire l'accesso al contenuto.

Il cassetto può essere utilizzato per utensili manuali, strumenti, accessori, minuterie selezionate o altri materiali di dimensioni compatibili che devono rimanere direttamente disponibili presso la postazione.

Piano in faggio multistrato 35 mm

Il piano misura 2500x700 mm ed è realizzato in faggio multistrato spessore 35 mm. La superficie di lavoro si trova a una quota di 885 mm da terra.

Il piano in faggio multistrato può essere utilizzato per attività di montaggio, assemblaggio, manutenzione di componenti, controllo, collaudo, preparazione e altre lavorazioni tecniche in appoggio quando il processo è compatibile con questo tipo di superficie.

Al materiale non devono essere attribuite automaticamente caratteristiche specialistiche non documentate, come proprietà ESD, resistenza chimica universale, isolamento dalle vibrazioni o idoneità a specifiche lavorazioni termiche.

Struttura monoblocco a sei montanti e doppia campata

La struttura utilizza sei montanti verticali in tubolare 80x40 mm spessore 15/10. I due montanti intermedi determinano la suddivisione del sottopiano in due campate.

I collegamenti anteriori e posteriori sottopiano sono realizzati con tubolari 40x40 mm spessore 15/10, mentre lateralmente vengono utilizzati profili saldati con sezione a C 80x40 mm spessore 15/10.

La struttura metallica è rifinita mediante verniciatura a forno con polveri termoindurenti. La struttura monoblocco e il modulo con cassetto vengono forniti già assemblati; il modulo deve essere posizionato e fissato alla predisposizione prevista nella campata scelta.

Portata di 1600 kg con carico uniformemente distribuito

Il banco ha una portata di 1600 kg c.u.d. sul piano di lavoro. Il valore è riferito alla struttura completa da 2500 mm con sei montanti e doppia campata.

La portata di 60 kg del cassetto costituisce invece il limite del singolo elemento mobile e deve essere considerata separatamente dalla portata del piano di lavoro e dalle portate dei ripiani inferiori.

La portata c.u.d. del piano non definisce automaticamente il comportamento del banco in presenza di carichi fortemente concentrati, attrezzature fissate al piano, urti, vibrazioni o altre sollecitazioni localizzate. In questi casi devono essere valutati peso, impronta di appoggio, posizione e modalità effettive d'impiego.

Due ripiani inferiori strutturali affiancati

Alla base delle due campate sono presenti due ripiani strutturali rinforzati affiancati e complanari, uno per ciascuna campata. Tra i due elementi non è presente un interspazio e nel complesso formano un piano inferiore continuo.

Ciascun ripiano è realizzato in lamiera spessore 10/10, è saldato ai quattro montanti della propria campata ed è posizionato a 210 mm dal pavimento. Ogni ripiano ha una portata di 200 kg c.u.d.

Nella campata con il modulo sospeso il relativo ripiano rimane disponibile sotto il cassetto, compatibilmente con gli ingombri del materiale da collocare. Nella campata priva di blocchi accessori il secondo ripiano è invece sovrastato dall'intera altezza libera sottopiano.

La portata di 200 kg c.u.d. è riferita a ciascun ripiano inferiore e costituisce un limite distinto sia dalla portata del piano di lavoro sia dalla portata del cassetto.

Predisposizione per il fissaggio al pavimento

Alla base dei sei montanti sono presenti piastre in acciaio spessore 3 mm dotate di foro Ø 12 mm, predisposte per l'eventuale fissaggio al pavimento.

La presenza della predisposizione non determina automaticamente né la necessità dell'ancoraggio né il sistema di fissaggio da utilizzare. Supporto, modalità di ancoraggio e condizioni reali di installazione devono essere valutati in funzione dell'ambiente e dell'impiego previsto.

Dati tecnici del banco da lavoro 2500x700 con 1 cassetto sospeso

• Configurazione: BMF25-C1;
• dimensioni: 2500x700x885h mm;
• larghezza: 2500 mm;
• profondità: 700 mm;
• altezza piano: 885 mm;
• piano di lavoro: faggio multistrato spessore 35 mm;
• portata banco: 1600 kg c.u.d. sul piano di lavoro;
• montanti verticali: 6;
• struttura sottopiano: doppia campata;
• moduli con cassetto sospeso: 1;
• dimensioni modulo: 505x620x224h mm;
• portata cassetto: 60 kg;
• chiusura cassetto: a chiave;
• seconda campata: senza blocchi accessori;
• vani con sportello: nessuno;
• ripiani inferiori strutturali: 2 affiancati e complanari, uno per campata;
• materiale ripiani inferiori: lamiera spessore 10/10;
• portata di ciascun ripiano inferiore: 200 kg c.u.d.;
• quota ripiani inferiori: 210 mm dal pavimento;
• piastre alla base dei montanti: spessore 3 mm con foro Ø 12 mm;
• finitura struttura: verniciatura a forno con polveri termoindurenti;
• fornitura: struttura monoblocco e modulo con cassetto già assemblati.

Configurazioni alternative da 2500 mm

La struttura da 2500 mm è disponibile anche senza moduli, con due cassetti sospesi oppure con blocchi a 3 cassetti, vani con sportello e configurazioni miste.

La versione con un solo cassetto sospeso rappresenta l'allestimento con contenimento chiuso più contenuto tra le configurazioni accessoriate da 2500 mm. Aumentando il numero o l'altezza dei blocchi cresce la capacità di organizzazione sottopiano, ma aumenta anche la porzione delle campate stabilmente occupata dagli accessori.

Per confrontare le configurazioni disponibili è possibile consultare i banchi da lavoro per officina con piano in faggio multistrato.

Colorazioni disponibili

Il banco con un cassetto sospeso è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 e in versione Bicolor, con struttura e corpo del modulo in Grigio chiaro RAL 7035 e frontale del cassetto in Blu RAL 5015.

FAQ sul banco da lavoro 2500x700 con 1 cassetto sospeso

Cosa cambia, nell'uso del sottopiano, tra questa versione con un solo cassetto sospeso e quella con due?

Dimensioni, piano in faggio multistrato, struttura a sei montanti e portata di 1600 kg c.u.d. rimangono invariati. Con un solo cassetto sospeso una campata resta priva di blocchi accessori, mentre nella versione con due moduli sospesi è presente un cassetto nella parte alta di entrambe le campate. In entrambi i casi rimangono presenti i due ripiani inferiori strutturali, uno per campata. La differenza riguarda quindi il numero dei punti di contenimento e il volume sottopiano che si desidera mantenere non accessoriato.

Posso aggiungere in seguito un secondo blocco nella campata libera senza spostare il cassetto sospeso?

Sì, se il secondo blocco è compatibile con la predisposizione prevista per la struttura da 2500 mm. Il cassetto sospeso può rimanere nella propria campata mentre il nuovo blocco utilizza la posizione centrale della campata ancora libera. La struttura consente al massimo due blocchi accessori, uno per ciascuna campata.
