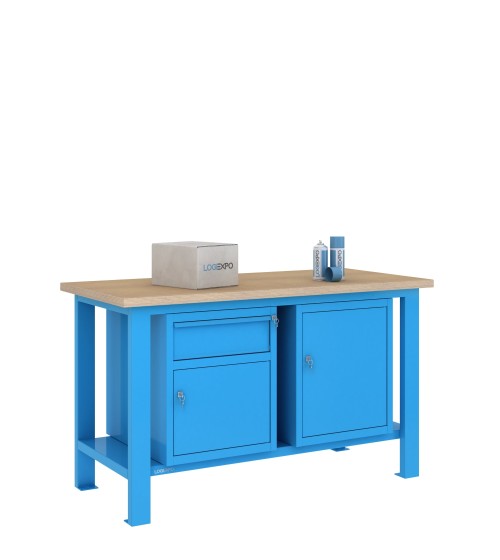

Banco da lavoro 1500x700x885h con 1 cassetto e 2 sportelli

Banco da lavoro 1500x700 con 1 cassetto e 2 vani con sportello

Il banco da lavoro BMF15-CSSP 1500x700x885h abbina il piano in faggio multistrato da 35 mm a due blocchi sottopiano da 600 mm di altezza con struttura interna differente.

Il primo blocco integra un cassetto e un vano armadietto con ripiano interno e sportello; il secondo è interamente configurato come vano armadietto con ripiano e sportello. La configurazione comprende quindi complessivamente 1 cassetto e 2 vani chiusi, ma utilizza soltanto due blocchi accessori.

Blocco con cassetto e vano armadietto

Il primo blocco misura 505x620x600h mm ed è realizzato in lamiera spessore 8/10.

Comprende un cassetto montato su guide, dotato di serratura e con portata di 60 kg, oltre a un vano armadietto con ripiano interno e sportello con serratura.

Il ripiano interno del vano ha una portata di 40 kg.

Secondo blocco con vano armadietto

Il secondo blocco misura anch'esso 505x620x600h mm ed è realizzato in lamiera spessore 8/10.

È costituito da un vano armadietto dotato di ripiano interno con portata di 40 kg e chiuso da sportello con serratura.

I due blocchi hanno quindi le stesse dimensioni esterne, ma una diversa organizzazione interna: uno suddivide il proprio volume tra cassetto e vano, mentre l'altro è dedicato al vano armadietto.

Posizionamento dei due blocchi sulla struttura da 1500 mm

La struttura da 1500 mm dispone di tre predisposizioni di fissaggio: laterale sinistra, centrale e laterale destra.

Con due blocchi installati, come nella configurazione BMF15-CSSP, vengono utilizzate esclusivamente le posizioni laterale sinistra e laterale destra. La predisposizione centrale rimane presente sulla struttura ma non può essere utilizzata con i due blocchi laterali installati.

Poiché i due blocchi sono differenti, possono essere scambiati tra il lato sinistro e il lato destro anche successivamente, utilizzando sempre le predisposizioni laterali previste.

Due blocchi alti 600 mm

Entrambi i blocchi hanno un'altezza di 600 mm e occupano quindi l'intero sviluppo verticale disponibile tra piano di lavoro e ripiano inferiore nella rispettiva posizione.

Il ripiano inferiore strutturale rimane parte integrante del banco e continua a costituire un livello di appoggio distinto dai due ripiani interni presenti nei vani con sportello.

Piano di lavoro in faggio multistrato da 35 mm

Il piano misura 1500x700 mm ed è realizzato in faggio multistrato spessore 35 mm. La superficie di lavoro si trova a una quota di 885 mm da terra.

La superficie può essere valutata per attività di montaggio, assemblaggio, manutenzione di componenti, preparazione, controllo e altre lavorazioni in appoggio compatibili con questo tipo di piano.

Struttura metallica monoblocco saldata

La struttura principale viene fornita già assemblata. Gambe e montanti sono realizzati in tubolare 80x40 mm spessore 15/10, mentre i collegamenti frontali e posteriori sottopiano utilizzano tubolari 40x40 mm spessore 15/10.

I collegamenti laterali della famiglia con piano in faggio multistrato utilizzano profili a C 80x40 mm spessore 15/10.

Alla base delle quattro gambe sono presenti piastre in acciaio spessore 3 mm con foro da 12 mm predisposto per l'eventuale fissaggio al pavimento. La necessità e il sistema di ancoraggio devono essere valutati in funzione del pavimento e delle condizioni operative.

Portata del banco e portate dei componenti

La portata del banco è di 800 kg c.u.d. ed è riferita al carico d'esercizio uniformemente distribuito sull'intera superficie del piano di lavoro.

Il ripiano inferiore strutturale è saldato alla struttura, è realizzato in lamiera spessore 10/10, si trova a 210 mm dal pavimento e ha una portata di 200 kg.

Il cassetto ha una portata di 60 kg, mentre ciascuno dei due ripiani interni dei vani con sportello ha una portata di 40 kg. Le portate indicate si riferiscono ai rispettivi componenti e non devono essere sommate per ricavare una portata complessiva della postazione.

Dati tecnici del banco BMF15-CSSP

• Configurazione: BMF15-CSSP;
• dimensioni banco: 1500x700x885h mm;
• piano: faggio multistrato spessore 35 mm;
• portata banco: 800 kg c.u.d.;
• gambe / montanti: 4;
• blocchi sottopiano: 2;
• primo blocco: 505x620x600h mm con 1 cassetto e 1 vano con sportello;
• portata cassetto: 60 kg;
• secondo blocco: 505x620x600h mm con 1 vano con sportello;
• vani con sportello complessivi: 2;
• ripiani interni: 2, portata 40 kg ciascuno;
• chiusure: cassetto e sportelli dotati di serratura;
• posizionamento dei due blocchi: laterale sinistro + laterale destro, con possibilità di invertirli;
• posizione centrale: non utilizzabile con i due blocchi installati;
• ripiano inferiore strutturale: lamiera 10/10, portata 200 kg, quota 210 mm dal pavimento;
• piastre alla base delle gambe: spessore 3 mm con foro da 12 mm;
• finitura struttura: verniciatura a forno con polveri termoindurenti.

Configurazioni alternative da 1500 mm

La famiglia da 1500 mm comprende anche configurazioni con soli cassetti, soli vani con sportello e combinazioni nelle quali cassetto e vano sono distribuiti diversamente tra uno o due blocchi.

Per confrontare le altre varianti è possibile consultare i banchi da lavoro per officina con piano in faggio multistrato.

Colorazioni disponibili

La configurazione BMF15-CSSP è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 e versione Bicolor. Nella versione bicolore la struttura e i corpi dei blocchi sono in RAL 7035, mentre il frontale del cassetto e gli sportelli sono in RAL 5015.

FAQ sul banco da lavoro BMF15-CSSP 1500x700

I due vani con sportello hanno necessariamente lo stesso spazio utile interno?

No. I due blocchi hanno le stesse dimensioni esterne di 505x620x600h mm, ma non la stessa architettura interna: uno deve ospitare anche il cassetto, mentre l'altro è configurato solo come vano armadietto unico.

Le portate di banco, cassetto, ripiani interni e ripiano inferiore possono essere sommate?

No. Gli 800 kg c.u.d. del piano del banco, i 60 kg del cassetto, i 40 kg di ciascun ripiano interno e i 200 kg del ripiano inferiore sono limiti riferiti a componenti differenti. Non devono essere sommati per determinare una presunta portata totale della postazione.

È possibile aggiungere un terzo blocco sottopiano a questa configurazione?

No. Sul banco da 1500 mm, quando sono installati due blocchi da 505x620x600h mm, vengono utilizzate le due posizioni laterali previste dalla struttura. La predisposizione centrale rimane fisicamente presente, ma non è utilizzabile con i due blocchi laterali installati. Per modificare l'allestimento è quindi necessario sostituire o riposizionare uno dei blocchi esistenti, non aggiungerne un terzo.
