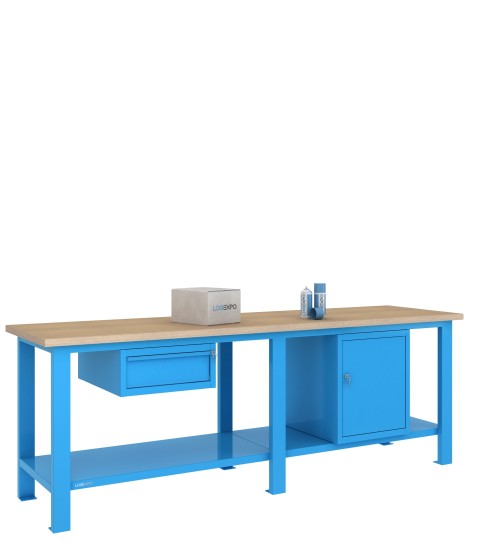

Banco da lavoro 2500x700x885h con 1 cassetto sospeso e 1 sportello

Banco da lavoro 2500x700 con cassetto sospeso e vano con sportello

La Configurazione BMF25-C1SP identifica il banco da lavoro monoblocco da 2500x700x885h mm con piano in faggio multistrato e due moduli sottopiano di tipo differente: un modulo con cassetto sospeso e un blocco con vano armadietto, ripiano interno e sportello.

La struttura da 2500 mm è suddivisa in due campate. Una campata ospita il modulo con cassetto sospeso nella propria posizione centrale; l'altra ospita il blocco armadietto da 600 mm, anch'esso centrato nella rispettiva campata.

Il banco ha una portata di 1600 kg c.u.d., riferita al carico uniformemente distribuito sul piano di lavoro.

Due moduli separati per due modalità di contenimento

Il cassetto sospeso e il vano con sportello appartengono a due moduli fisicamente distinti. La configurazione non utilizza quindi un unico blocco nel quale cassetto e vano sono integrati.

Il primo modulo misura 505x620x224h mm e contiene un cassetto su guide. Il secondo misura 505x620x600h mm ed è destinato al vano armadietto con ripiano interno e sportello.

Questa architettura permette di combinare sulla stessa postazione un volume compatto direttamente sotto il piano e un contenimento chiuso di maggiore altezza, senza utilizzare due blocchi alti 600 mm.

Modulo con cassetto sospeso da 224 mm

Il modulo sospeso viene fissato alla struttura del banco mediante le predisposizioni presenti nei profili sottopiano. Il modulo costituisce il componente fisso; il cassetto è l'elemento mobile che scorre sulle guide.

Il cassetto ha una portata di 60 kg ed è dotato di chiusura a chiave. Può essere utilizzato per utensili manuali, strumenti, accessori, minuterie selezionate o altri materiali di dimensioni compatibili che devono rimanere direttamente disponibili presso la postazione.

L'altezza di 224 mm concentra il contenimento nella parte superiore della campata e mantiene una maggiore porzione di volume verticale disponibile sopra il relativo ripiano inferiore rispetto a un blocco alto 600 mm.

Blocco con vano armadietto da 600 mm

Nella seconda campata è installato un blocco da 505x620x600h mm realizzato in lamiera spessore 8/10.

Il modulo dispone di un vano chiuso mediante sportello e integra un ripiano interno asportabile con portata di 40 kg.

Il ripiano permette di suddividere il vano su due livelli e può essere rimosso quando le dimensioni del materiale rendono più utile disporre di un volume verticale non suddiviso.

Il cassetto sospeso e lo sportello del vano appartengono a moduli distinti e dispongono di chiusure a chiave indipendenti.

Il vano può essere utilizzato per attrezzature, contenitori, componenti o altri materiali di dimensioni compatibili che richiedono uno spazio chiuso maggiore rispetto a quello disponibile nel singolo cassetto sospeso.

Una campata compatta e una campata con contenimento a tutta altezza

I due moduli determinano un'occupazione sottopiano differente nelle due campate.

La campata con il cassetto sospeso è impegnata soltanto nella parte superiore dal modulo alto 224 mm. La campata con il vano armadietto utilizza invece un blocco alto 600 mm, che occupa una quota maggiore dello spazio compreso tra il piano di lavoro e il relativo ripiano inferiore.

La configurazione è quindi adatta quando devono convivere sulla stessa postazione due esigenze differenti: accesso rapido a un numero limitato di utensili e disponibilità di un volume chiuso più alto per materiale che non si presta alla suddivisione in cassetti.

Entrambe le campate sono configurate

La struttura da 2500 mm prevede al massimo due blocchi accessori, uno per ciascuna campata. In questa configurazione entrambe le posizioni disponibili sono utilizzate.

I due moduli sono indipendenti e, se l'organizzazione della postazione cambia, possono essere scambiati tra le due campate utilizzando le rispettive predisposizioni della struttura.

Non è invece disponibile una terza posizione sottopiano: un'eventuale riconfigurazione deve utilizzare le due predisposizioni già presenti nelle campate.

Piano in faggio multistrato 35 mm

Il piano misura 2500x700 mm ed è realizzato in faggio multistrato spessore 35 mm. La superficie di lavoro si trova a una quota di 885 mm da terra.

Il piano in faggio multistrato può essere utilizzato per attività di montaggio, assemblaggio, manutenzione di componenti, controllo, collaudo, preparazione e altre lavorazioni tecniche in appoggio quando il processo è compatibile con questo tipo di superficie.

Al materiale non devono essere attribuite automaticamente caratteristiche specialistiche non documentate, come proprietà ESD, resistenza chimica universale, isolamento dalle vibrazioni o idoneità a specifiche lavorazioni termiche.

Struttura monoblocco a sei montanti e doppia campata

La struttura utilizza sei montanti verticali in tubolare 80x40 mm spessore 15/10. I due montanti intermedi determinano la suddivisione del sottopiano in due campate.

I collegamenti anteriori e posteriori sottopiano sono realizzati con tubolari 40x40 mm spessore 15/10, mentre lateralmente vengono utilizzati profili saldati con sezione a C 80x40 mm spessore 15/10.

La struttura metallica è rifinita mediante verniciatura a forno con polveri termoindurenti.

La struttura monoblocco e i due blocchi accessori vengono forniti già assemblati. I moduli vengono posizionati sotto il piano e fissati mediante viti e boccole filettate predisposte nei profili della struttura.

Portata di 1600 kg con carico uniformemente distribuito

Il banco ha una portata di 1600 kg c.u.d. sul piano di lavoro. Il valore è riferito alla struttura completa da 2500 mm con sei montanti e doppia campata.

La portata di 60 kg del cassetto, i 40 kg del ripiano interno del vano e i 200 kg c.u.d. di ciascun ripiano inferiore strutturale costituiscono limiti riferiti a componenti differenti e devono essere considerati separatamente.

La portata c.u.d. del piano non definisce automaticamente il comportamento del banco in presenza di carichi fortemente concentrati, attrezzature fissate al piano, urti, vibrazioni o altre sollecitazioni localizzate. In questi casi devono essere valutati peso, impronta di appoggio, posizione e modalità effettive d'impiego.

Due ripiani inferiori strutturali affiancati

Alla base delle due campate sono presenti due ripiani strutturali rinforzati affiancati e complanari, uno per ciascuna campata. Tra i due elementi non è presente un interspazio e nel complesso formano un piano inferiore continuo.

Ciascun ripiano è realizzato in lamiera spessore 10/10, è saldato ai quattro montanti della propria campata ed è posizionato a 210 mm dal pavimento. Ogni ripiano ha una portata di 200 kg c.u.d.

L'ingombro sopra i due ripiani non è identico: nella campata con il modulo sospeso rimane disponibile un volume verticale maggiore, mentre nella campata con il blocco armadietto da 600 mm lo spazio compreso tra ripiano strutturale e piano di lavoro è occupato in misura maggiore.

La portata di 200 kg c.u.d. è riferita a ciascun ripiano inferiore e costituisce un limite distinto dalle portate del piano di lavoro, del cassetto e del ripiano interno del vano.

Predisposizione per il fissaggio al pavimento

Alla base dei sei montanti sono presenti piastre in acciaio spessore 3 mm dotate di foro Ø 12 mm, predisposte per l'eventuale fissaggio al pavimento.

La presenza della predisposizione non determina automaticamente né la necessità dell'ancoraggio né il sistema di fissaggio da utilizzare. Supporto, modalità di ancoraggio e condizioni reali di installazione devono essere valutati in funzione dell'ambiente e dell'impiego previsto.

Dati tecnici del banco da lavoro 2500x700 con 1 cassetto e 1 sportello

• Configurazione: BMF25-C1SP;
• dimensioni: 2500x700x885h mm;
• larghezza: 2500 mm;
• profondità: 700 mm;
• altezza piano: 885 mm;
• piano di lavoro: faggio multistrato spessore 35 mm;
• portata banco: 1600 kg c.u.d. sul piano di lavoro;
• montanti verticali: 6;
• struttura sottopiano: doppia campata;
• moduli accessori: 2, uno per campata;
• modulo con cassetto sospeso: 505x620x224h mm;
• portata cassetto: 60 kg;
• blocco con vano armadietto: 505x620x600h mm;
• vani con sportello: 1;
• ripiano interno vano: asportabile, portata 40 kg;
• chiusure: a chiave indipendenti per cassetto sospeso e sportello;
• ripiani inferiori strutturali: 2 affiancati e complanari, uno per campata;
• materiale ripiani inferiori: lamiera spessore 10/10;
• portata di ciascun ripiano inferiore: 200 kg c.u.d.;
• quota ripiani inferiori: 210 mm dal pavimento;
• piastre alla base dei montanti: spessore 3 mm con foro Ø 12 mm;
• finitura struttura: verniciatura a forno con polveri termoindurenti;
• fornitura: struttura monoblocco e blocchi accessori già assemblati.

Configurazioni alternative da 2500 mm

La struttura da 2500 mm è disponibile anche con il solo cassetto sospeso, con due cassetti sospesi, con blocchi a 3 cassetti, con due vani armadietto oppure con configurazioni miste che integrano cassetti e vani nello stesso blocco.

Questa versione è specifica quando serve un solo cassetto direttamente sotto il piano e un vano armadietto separato. Se è necessario aggiungere un secondo cassetto mantenendo anche il vano con sportello, può essere valutata una configurazione nella quale la seconda campata utilizza un blocco misto con cassetto e vano.

Per confrontare le configurazioni disponibili è possibile consultare i banchi da lavoro per officina con piano in faggio multistrato.

Colorazioni disponibili

Il banco con cassetto sospeso e vano con sportello è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 e in versione Bicolor, con struttura e corpi dei moduli in Grigio chiaro RAL 7035 e frontale del cassetto e sportello in Blu RAL 5015.

FAQ sul banco da lavoro 2500x700 con 1 cassetto sospeso e 1 sportello

I 40 kg indicano la portata dell'intero vano con sportello?

No. Il valore di 40 kg è riferito al ripiano interno asportabile del vano.

Cosa cambia rispetto al banco da 2500 mm con il solo cassetto sospeso?

Dimensioni del banco, piano in faggio multistrato, struttura a sei montanti, cassetto sospeso e portata di 1600 kg c.u.d. rimangono invariati. Questa configurazione aggiunge però nella seconda campata un blocco da 600 mm con vano, ripiano e sportello. La versione con il solo cassetto mantiene quindi una campata senza blocchi accessori, mentre questa utilizza entrambe le campate per offrire anche un volume chiuso di maggiore altezza.
