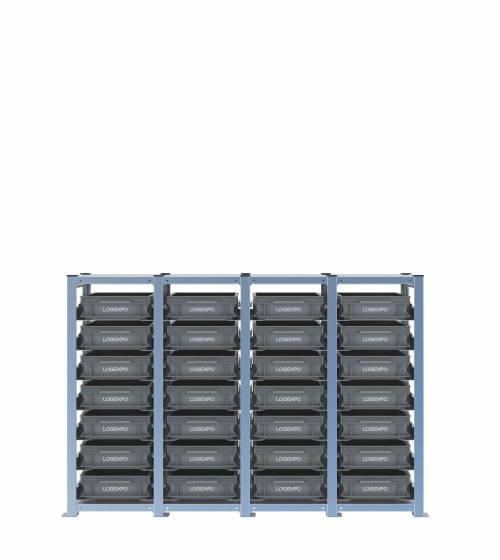

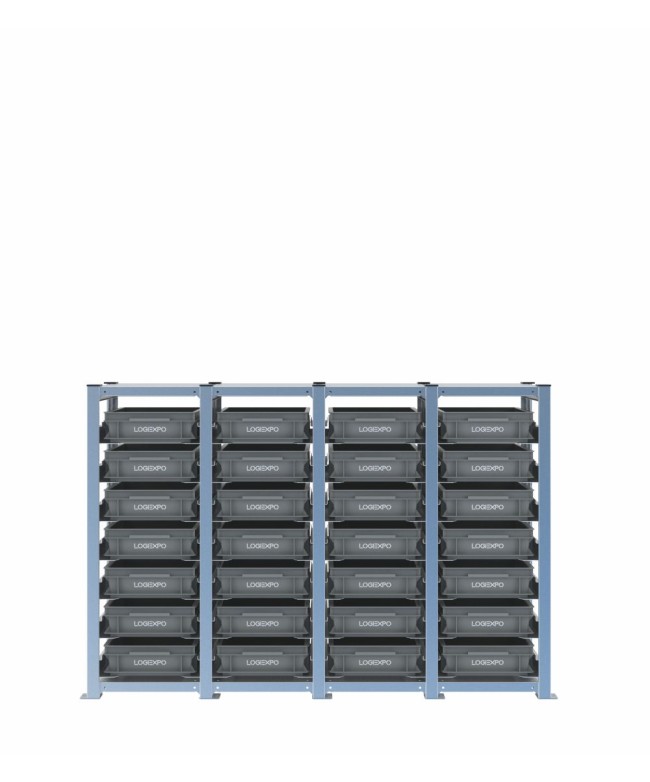

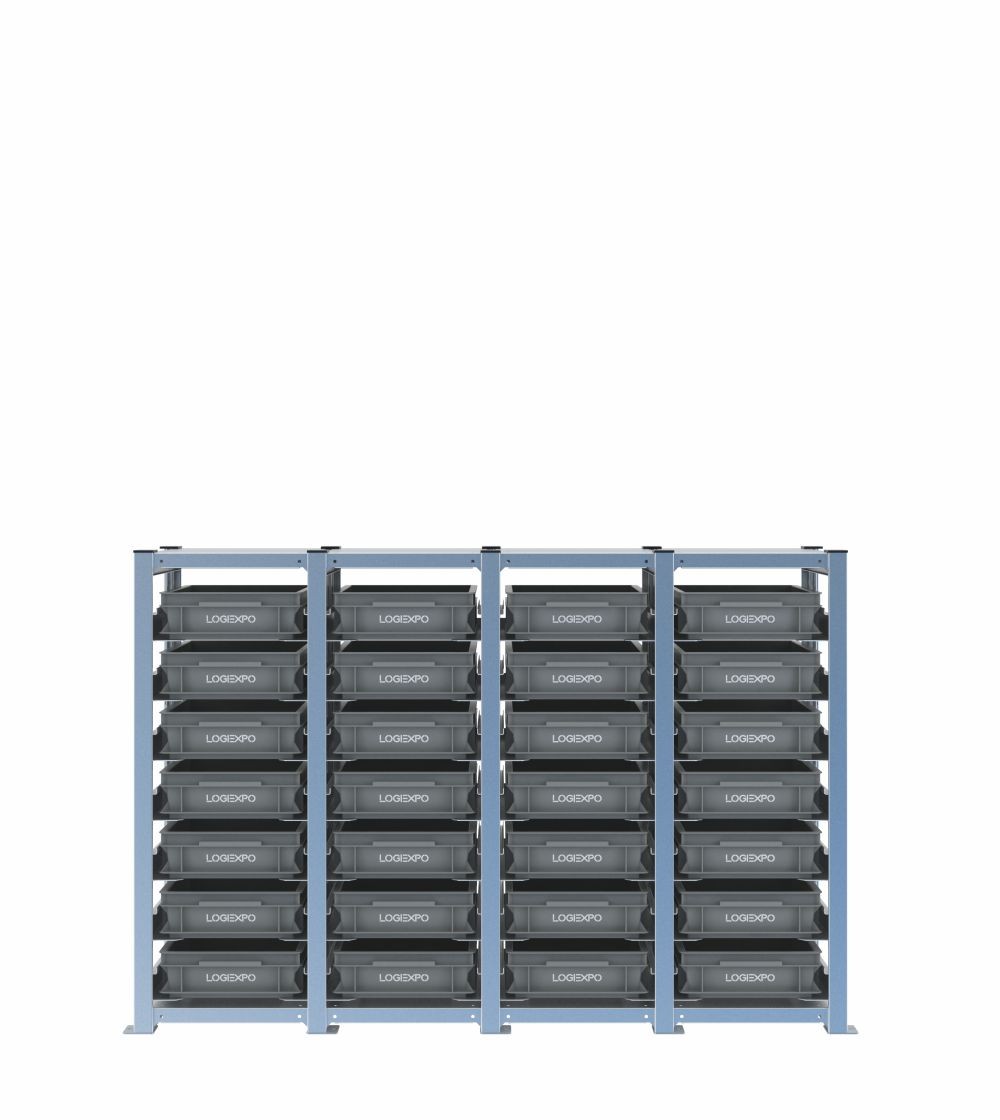

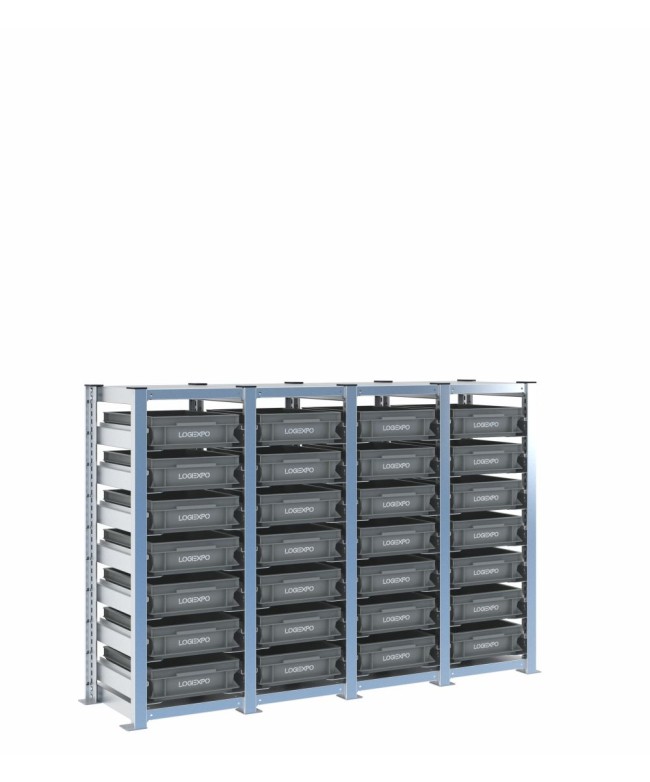

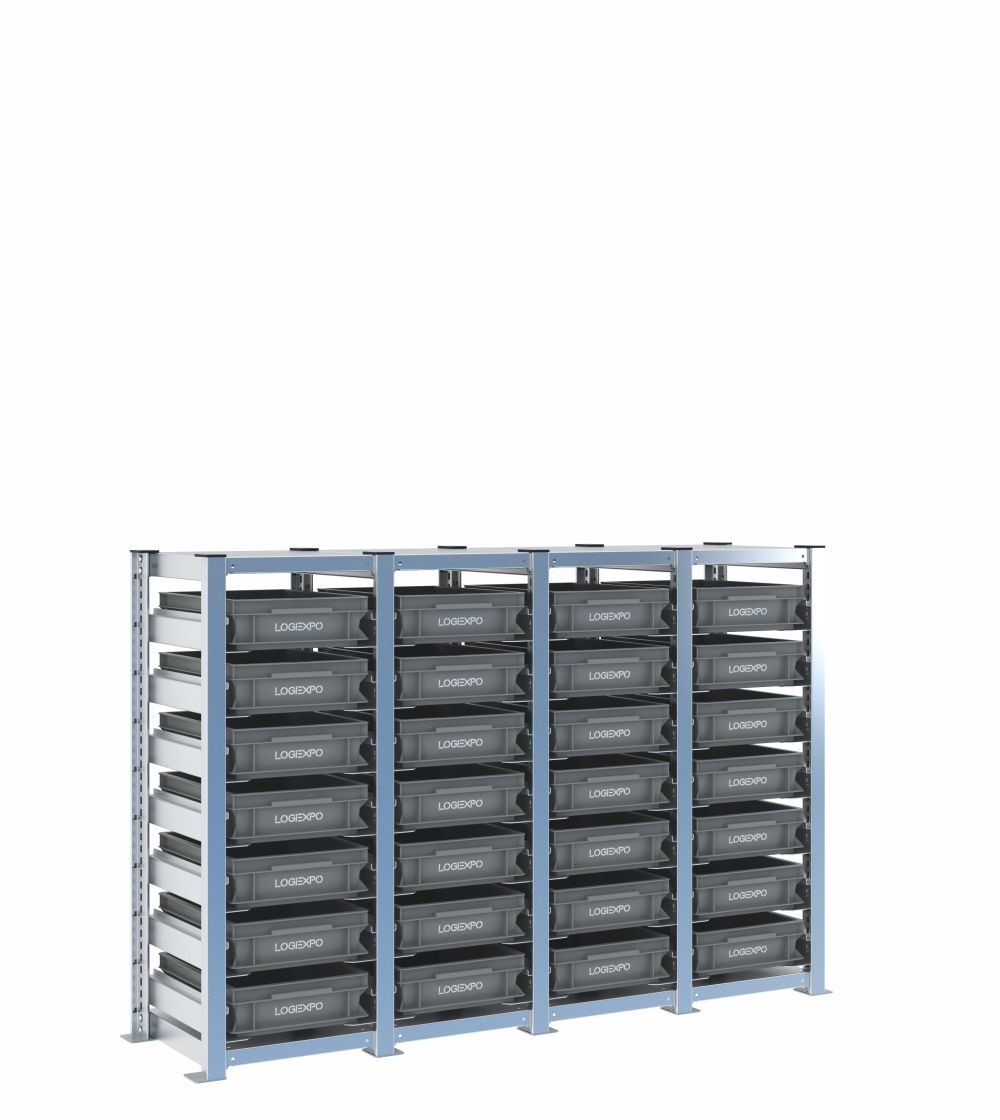

Scaffale con 28 contenitori Euro 400x300x100h – H1000, 4 campate

Scaffale H1000 con 28 contenitori Euro 400x300x100h per molte referenze compatte

Questa configurazione comprende 28 Contenitori Euro 400x300x100h distribuiti su quattro campate H1000, con 7 livelli per campata. Il formato 400x300 consente di frazionare numerose referenze mantenendo una profondità complessiva contenuta.

La struttura è adatta a minuterie, ricambi compatti, consumabili e componenti che devono rimanere separati e accessibili senza sovrapporre le cassette.

Ventotto posizioni in un fronte H1000 profondo 421 mm

Le quattro campate permettono di suddividere le referenze per area, macchina, famiglia o fase di processo. Ogni contenitore dispone della propria coppia di slitte e può essere estratto indipendentemente dagli altri livelli.

Il passo verticale di 25 mm consente di modificare le quote se cambiano dimensioni del contenuto o necessità di presa.

Supermarket di minuterie e ricambi vicino alle aree operative

L'ingombro complessivo è 1534x421x1009 mm. La profondità ridotta rispetto alle versioni 600x400 può facilitare l'inserimento lungo corridoi tecnici o vicino a postazioni dove il fronte disponibile è maggiore della profondità.

In configurazioni H1000 multicampata è possibile anche studiare l'orientamento di campate o livelli verso aree opposte, quando il layout lo richiede.

Slitte a mensola regolabili a passo 25 mm

Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.

Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.

Struttura H1000 in acciaio zincato con montanti chiusi scatolati

I montanti sono realizzati in profilato chiuso scatolato a sezione T 40x60 mm, ottenuto da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincato secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.

Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.

Nelle versioni H1000 i tappi superiori dei montanti sono compresi.

Portate, fissaggio a pavimento e sicurezza

Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata per campata è 1000 kg: i due limiti sono distinti e devono essere rispettati contemporaneamente.

Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.

Componenti inclusi e accessori opzionali

• struttura H1000 a 4 campate, altezza reale 1009 mm;
• 28 Contenitori Euro 400x300 alti 100 mm;
• 28 coppie di slitte con fermo posteriore e perni anti-sganciamento;
• ripiani strutturali inferiori e superiori;
• piastre predisposte per il fissaggio a pavimento;
• tappi superiori compresi;
• kit anteriore anti-sfilamento opzionale;
• tasselli di ancoraggio non compresi;

Produzione italiana, sistemi di gestione certificati e garanzia

Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.

La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.

Dati tecnici della configurazione

• altezza nominale: H1000;
• altezza reale: 1009 mm;
• larghezza struttura: 1488 mm;
• larghezza comprese le piastre: 1534 mm;
• profondità: 421 mm;
• formato contenitori: 400x300 mm;
• altezza contenitori: 100 mm;
• tipo configurazione: Uniforme;
• numero di campate: 4;
• numero di contenitori: 28;
• livelli: 7 per campata;
• passo di regolazione: 25 mm;
• portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
• portata per campata: 1000 kg;
• montanti: profilato chiuso scatolato a sezione T 40x60 mm, lamiera spessore 12/10;
• materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
• fissaggio a pavimento: piastre predisposte; tasselli non compresi;
• kit anteriore anti-sfilamento: opzionale;
• tappi superiori: compresi;
• produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
• garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;

FAQ sullo scaffale con 28 Contenitori Euro 400x300 100h – H1000, 4 campate

Per quali materiali è particolarmente adatto il formato 400x300?

È indicato quando occorre separare molte referenze compatte: minuterie, ricambi, consumabili, piccoli componenti e kit di dimensioni contenute. La profondità minore rispetto al 600x400 aiuta inoltre quando lo spazio disponibile è limitato.

Una struttura H1000 multicampata può essere utilizzata come separazione funzionale tra due aree operative?

Sì, in un progetto definito per questo uso. Campate o livelli possono essere orientati verso lati differenti, mantenendo però ogni singolo livello accessibile da un solo lato. Il layout deve essere verificato considerando passaggi, ancoraggi e modalità di rifornimento.

A cosa servono i perni anti-sganciamento delle slitte?

Servono a bloccare il corretto innesto delle slitte nei montanti e a ridurre il rischio di sgancio involontario durante l'uso. Devono essere inseriti dopo il posizionamento delle slitte e prima dell'impiego con i contenitori.
