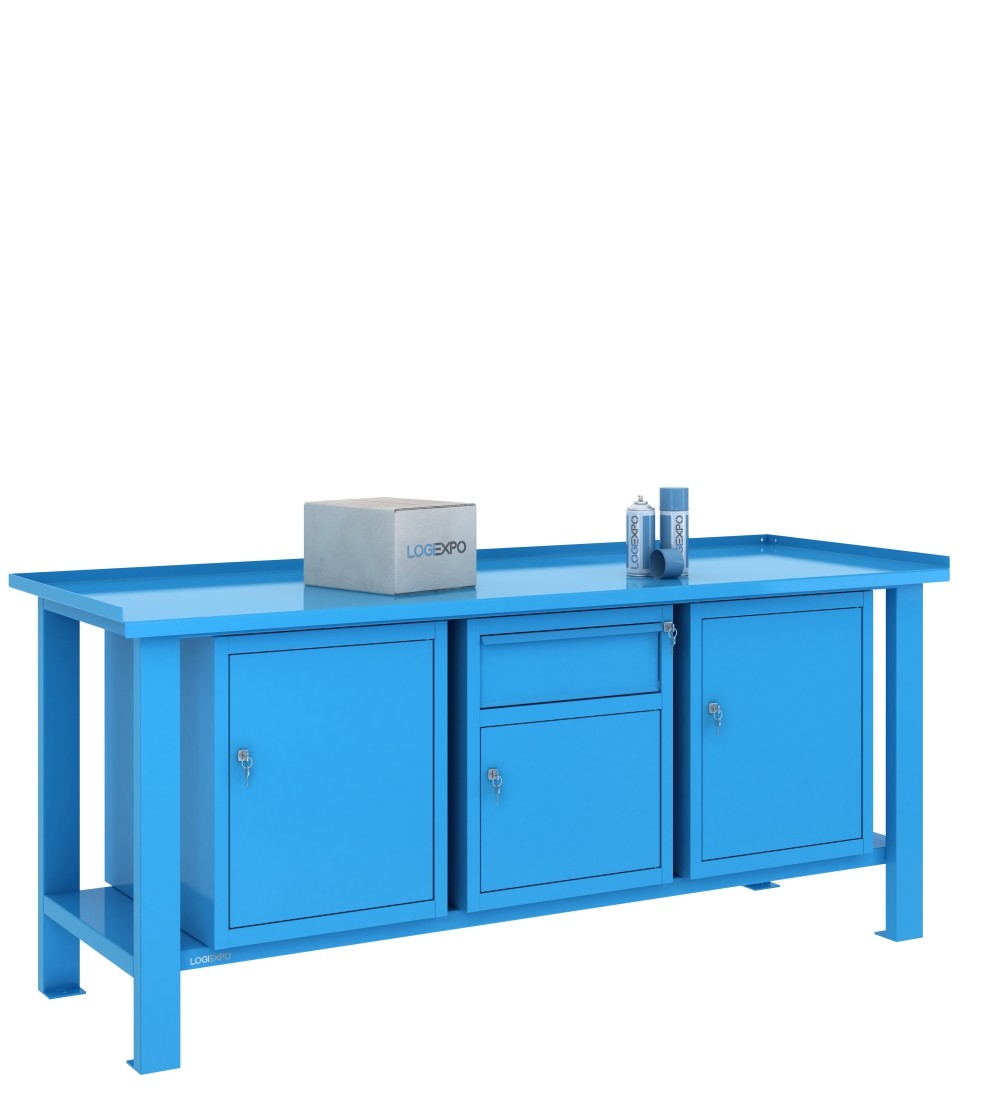

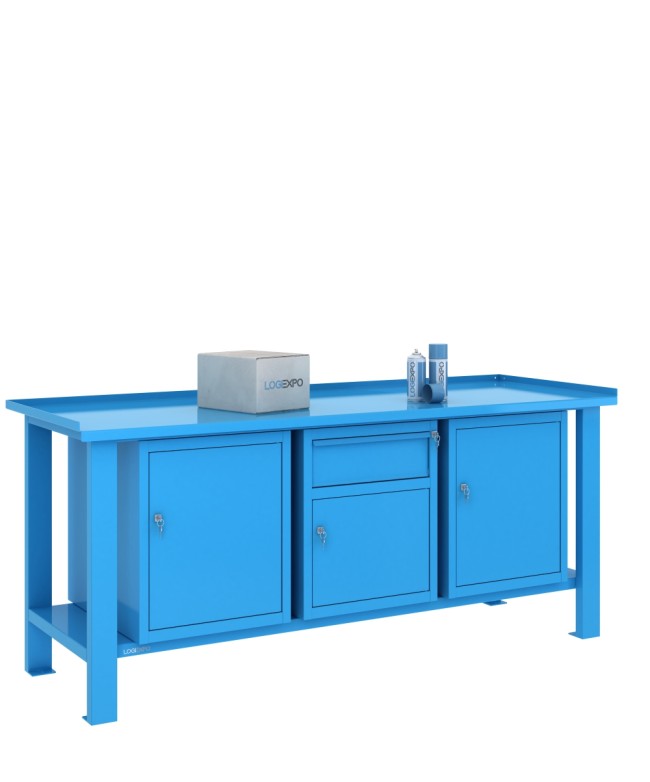

Tavolo da lavoro 2000x700 con 1 cassetto e 3 vani con sportello

Tavolo da lavoro 2000x700 con un cassetto e tre vani con sportello

Questo tavolo da lavoro per officina da 2000x700 mm combina un piano in lamiera spessore 3 mm con tre blocchi di contenimento sottopiano: un blocco misto, dotato di cassetto e vano armadietto, e due blocchi destinati interamente a vani con sportello.

La configurazione mette quindi a disposizione tre vani chiusi indipendenti e un cassetto. È una soluzione per postazioni nelle quali occorre conservare diversi gruppi di attrezzature e materiali in spazi separati, mantenendo anche un vano estraibile per utensili o componenti di uso frequente.

La struttura da 2000 mm dispone di tre posizioni di fissaggio sottopiano: in questa configurazione sono tutte occupate. Il contenimento è quindi distribuito sull'intera larghezza disponibile per i blocchi accessori.

Tre blocchi indipendenti: uno misto e due armadietti

I tre blocchi hanno dimensioni esterne di 505x620x600 mm (altezza) ciascuno e sono realizzati in lamiera spessore 8/10.

Il blocco misto integra un cassetto montato su guide, con portata di 60 kg, e un vano sottostante con ripiano interno e sportello. Il cassetto e lo sportello sono dotati di serratura e dispongono di accessi distinti.

Gli altri due blocchi sono armadietti a vano unico, ciascuno con un ripiano interno e uno sportello dotato di serratura. La portata dichiarata di ogni ripiano interno è di 40 kg.

I tre vani con sportello non costituiscono un armadio continuo: appartengono a tre elementi fisicamente separati. Uno dei vani condivide il proprio blocco strutturale con il cassetto, mentre gli altri due occupano ciascuno un blocco autonomo.

Questa distinzione è utile nella scelta dell'allestimento perché i blocchi hanno lo stesso ingombro esterno, ma non necessariamente lo stesso spazio utile interno. La presenza del cassetto modifica infatti l'organizzazione verticale del vano sottostante.

Perché scegliere tre vani chiusi e un solo cassetto

Questa configurazione privilegia il contenimento in tre vani con sportello rispetto a una distribuzione basata prevalentemente su cassetti estraibili.

In una postazione di manutenzione, i tre vani possono essere destinati ad attrezzature, ricambi o materiali riferiti ad attività differenti. Il cassetto può invece raccogliere gli utensili manuali e i piccoli accessori che richiedono un accesso più diretto.

In un reparto di preparazione o assemblaggio, la suddivisione può seguire le fasi operative: un vano per le attrezzature di preparazione, un altro per i componenti o gli strumenti complementari e un terzo per il materiale di supporto alle lavorazioni.

La distribuzione deve essere definita in base alla dimensione degli oggetti, alla frequenza di prelievo e alla necessità di mantenere distinti i materiali.

Rispetto a una configurazione con soli vani armadietto, il cassetto aggiunge uno spazio estraibile senza eliminare il vano con sportello sottostante. Rispetto a configurazioni con più cassetti, rimane invece prevalente il numero degli spazi chiusi.

Disposizione dei blocchi e accessibilità della postazione

Il tavolo da 2000 mm è predisposto per il fissaggio dei blocchi nelle posizioni sinistra, centrale e destra. Il blocco misto e i due armadietti possono essere distribuiti utilizzando questi punti di fissaggio.

Il blocco con cassetto può essere collocato nella zona della postazione in cui è più frequente il prelievo degli utensili, mentre i due vani armadietto possono essere destinati a materiali consultati meno frequentemente.

La scelta delle posizioni deve considerare anche l'apertura degli sportelli, l'estrazione del cassetto e la presenza di eventuali ostacoli davanti al tavolo.

I blocchi sono forniti assemblati e vengono fissati ai profili metallici sottopiano mediante viti e boccole filettate predisposte. La loro disposizione può essere modificata anche successivamente, utilizzando gli stessi punti di fissaggio.

Poiché tutte e tre le posizioni sono occupate, non è possibile aggiungere contemporaneamente un quarto blocco. Per variare il numero o la tipologia degli accessori occorre valutare la sostituzione o la rimozione di uno dei moduli installati.

Ripiano inferiore strutturale e ingombri sottopiano

Il tavolo comprende un ripiano inferiore strutturale rinforzato, realizzato in lamiera spessore 10/10, saldato alla struttura e collocato a 210 mm da terra.

La portata del ripiano inferiore è di 200 kg. Questo elemento rimane parte integrante della struttura anche quando sono installati tutti e tre i blocchi accessori.

In assenza di moduli, l'altezza libera nominale sottopiano è di 600 mm. I tre blocchi previsti in questa configurazione hanno un'altezza di 600 mm e occupano il volume verticale disponibile nelle rispettive posizioni.

Di conseguenza, il ripiano inferiore mantiene la sua funzione strutturale, ma la presenza dei tre blocchi limita l'accessibilità allo spazio soprastante. Per questa configurazione il contenimento operativo è quindi affidato principalmente al cassetto e ai tre vani con sportello.

Piano in lamiera da 3 mm con bordi rialzati

Il piano di lavoro misura 2000x700 mm ed è realizzato in lamiera spessore 30/10 (3 mm).

I bordi sinistro, posteriore e destro sono rialzati di 30 mm; il bordo anteriore, rivolto verso l'operatore, è invece ripiegato verso il basso di 30 mm.

La superficie di lavoro si trova a 860 mm da terra. La quota massima del tavolo raggiunge 890 mm in corrispondenza dei bordi rialzati.

La distinzione tra queste due altezze deve essere considerata nella collocazione vicino a pareti, macchinari o altre strutture. I bordi rialzati non identificano il piano come un contenitore a tenuta per liquidi.

Struttura metallica monoblocco saldata

La struttura portante è composta da quattro montanti verticali in tubolare metallico 80x40 mm, spessore 15/10.

I collegamenti anteriori, posteriori e laterali sottopiano sono realizzati in tubolare 40x40 mm, anch'esso di spessore 15/10.

Alla base dei montanti sono presenti piastre in acciaio spessore 3 mm, con fori Ø12 mm predisposti per l'eventuale fissaggio al pavimento.

Il telaio monoblocco viene fornito già saldato e assemblato. Anche i tre blocchi di contenimento sono forniti assemblati e devono essere fissati alle predisposizioni della struttura.

L'eventuale ancoraggio al pavimento deve essere valutato considerando le caratteristiche del supporto e le condizioni effettive di utilizzo.

Portata del piano, del cassetto e dei ripiani

Il piano di lavoro ha una portata di 500 kg c.u.d., riferita a un carico uniformemente distribuito sulla superficie.

Il cassetto montato su guide ha una portata di 60 kg. Ciascuno dei tre ripiani interni ai vani con sportello ha una portata di 40 kg, mentre il ripiano inferiore strutturale ha una portata di 200 kg.

Le portate si riferiscono a componenti diversi e devono essere rispettate separatamente. Non devono essere sommate per determinare una presunta portata complessiva del tavolo.

La portata c.u.d. del piano non va inoltre assimilata automaticamente alla capacità di sostenere carichi concentrati o sollecitazioni dinamiche, che richiedono una valutazione delle condizioni d'impiego.

Dati tecnici del tavolo con un cassetto e tre vani chiusi

• Riferimento configurazione: BML20-2SPCS;
• SKU: 07.121.1833;
• dimensioni del piano: 2000x700 mm;
• altezza della superficie di lavoro: 860 mm da terra;
• quota massima ai bordi rialzati: 890 mm;
• materiale del piano: lamiera spessore 30/10 (3 mm);
• bordi: rialzati di 30 mm a sinistra, posteriormente e a destra; bordo lato operatore ripiegato verso il basso di 30 mm;
• portata del piano: 500 kg c.u.d.;
• montanti verticali: 4 in tubolare 80x40 mm, spessore 15/10;
• collegamenti sottopiano: tubolare 40x40 mm, spessore 15/10;
• blocchi accessori: 3 indipendenti, dimensioni esterne 505x620x600 mm (altezza) ciascuno;
• blocco misto: 1 con cassetto e vano con sportello e ripiano interno;
• blocchi armadietto: 2 con vano unico, ripiano interno e sportello;
• materiale dei blocchi: lamiera spessore 8/10;
• cassetto: 1, montato su guide e dotato di serratura, portata 60 kg;
• vani con sportello: 3, ciascuno con ripiano interno e serratura;
• portata di ciascun ripiano interno: 40 kg;
• posizioni di fissaggio: sinistra, centro e destra, tutte occupate;
• ripiano inferiore strutturale rinforzato: lamiera 10/10, saldato, portata 200 kg;
• altezza del ripiano inferiore: 210 mm da terra;
• altezza libera nominale sottopiano senza accessori: 600 mm;
• piastre di base: acciaio spessore 3 mm, fori Ø12 mm per eventuale fissaggio al pavimento.

Configurazioni alternative con piano in lamiera da 2000 mm

Il tavolo con tre vani con sportello e senza cassetti mantiene tre blocchi armadietto indipendenti, privilegiando esclusivamente il contenimento nei vani chiusi.

La configurazione con due cassetti e due vani con sportello utilizza invece due blocchi misti, lasciando disponibile una delle tre posizioni sottopiano.

Per disporre di tre cassetti e tre vani con sportello, il tavolo con tre blocchi misti occupa tutte le predisposizioni e integra un cassetto in ciascun blocco.

Le altre composizioni sono consultabili nella categoria dei tavoli da lavoro per officina con piano in lamiera.

Colorazioni disponibili

Il tavolo è disponibile nelle versioni monocolore Blu RAL 5015 e Grigio chiaro RAL 7035, oppure nella versione Bicolor Grigio/Blu.

Nella versione bicolore, struttura e corpi dei blocchi accessori sono in Grigio chiaro RAL 7035, mentre il frontale del cassetto e gli sportelli sono in Blu RAL 5015.

FAQ sul tavolo da lavoro con un cassetto e tre vani con sportello

Se in futuro servono più cassetti, è possibile mantenere tutti e tre i vani con sportello?

Sì, valutando una riconfigurazione dei blocchi compatibile con le predisposizioni esistenti. Questa versione comprende un blocco misto con cassetto e vano armadietto, più due blocchi con solo vano e sportello. Sostituendo uno dei due armadietti con un altro blocco misto si possono ottenere due cassetti e tre vani con sportello; sostituendoli entrambi si arriva a tre cassetti e tre vani. Non è invece possibile aggiungere un quarto blocco, perché le tre posizioni sottopiano sono già occupate. Disponibilità dei moduli e composizione richiesta devono essere verificate prima della fornitura.
