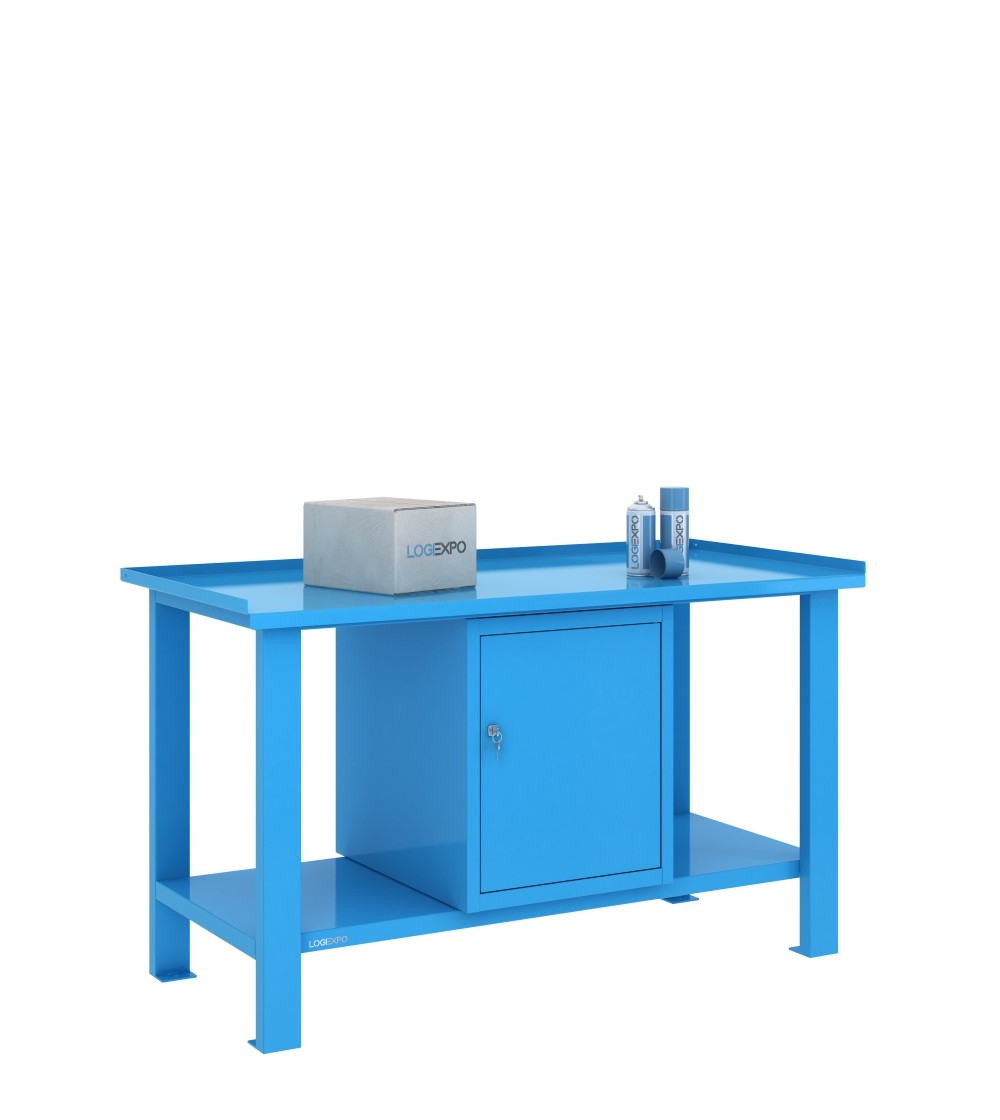

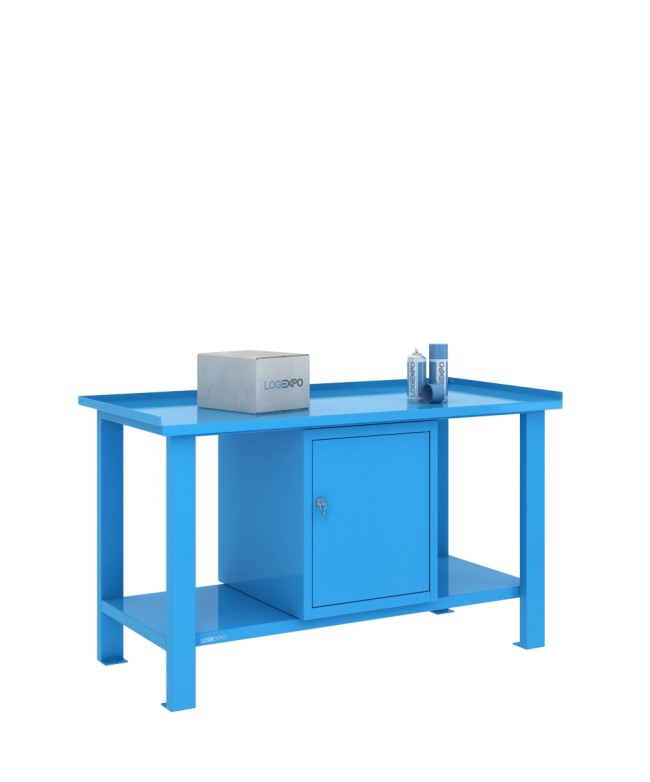

Tavolo da lavoro 1500x700 con vano con sportello

Tavolo da lavoro 1500x700 con vano armadietto e sportello

La configurazione BML15-SP identifica il tavolo da lavoro monoblocco da 1500x700 mm con piano in lamiera da 3 mm e un solo blocco sottopiano dotato di vano armadietto, ripiano interno asportabile e sportello con chiusura a chiave.

La configurazione concentra il contenimento chiuso in un unico modulo alto 600 mm, mantenendo la restante parte del sottopiano priva di ulteriori blocchi accessori. È una soluzione da valutare quando presso la postazione occorre un vano per attrezzature o materiali senza suddividere il sottopiano in più cassettiere o armadietti.

Blocco sottopiano con vano armadietto e ripiano asportabile

Il blocco armadietto misura 505x620x600h mm ed è realizzato in lamiera spessore 8/10. Comprende un vano con ripiano interno asportabile, avente portata di 40 kg, e sportello con serratura a chiave.

Il ripiano interno permette di organizzare il contenimento su livelli distinti. Può essere rimosso quando la suddivisione non è necessaria, in funzione delle dimensioni dei materiali da collocare nel vano.

La configurazione non comprende cassetti. Il blocco occupa una sola posizione di fissaggio sottopiano e non costituisce un elemento strutturale sostitutivo del ripiano inferiore del tavolo.

Posizionamento del vano a sinistra, al centro oppure a destra

La struttura da 1500 mm dispone di tre predisposizioni di fissaggio: laterale sinistra, centrale e laterale destra. Poiché nella BML15-SP è installato un solo blocco, questo può essere collocato in una qualsiasi delle tre posizioni.

La disposizione può essere scelta in funzione del lato dal quale l'operatore deve accedere al vano, delle attrezzature presenti nelle vicinanze e dell'organizzazione dello spazio sottopiano non occupato dal blocco.

Il modulo può essere riposizionato anche successivamente sfruttando le predisposizioni presenti sulla struttura.

Se in futuro viene aggiunto un secondo blocco compatibile, entrambi devono occupare le posizioni laterali sinistra e destra. Un eventuale blocco inizialmente montato al centro deve quindi essere spostato lateralmente prima dell'aggiunta.

Piano in lamiera da 3 mm e bordi perimetrali

Il piano è realizzato in lamiera spessore 30/10, pari a 3 mm. La superficie di lavoro si trova a 860 mm da terra.

I lati sinistro, posteriore e destro presentano bordi rialzati di 30 mm. Il bordo rivolto verso l'operatore è ripiegato verso il basso di 30 mm.

In corrispondenza dei tre bordi rialzati la quota massima raggiunge 890 mm. La misura di 860 mm si riferisce quindi alla superficie di lavoro, mentre 890 mm rappresenta l'ingombro massimo in altezza ai bordi laterali e posteriore.

Struttura metallica monoblocco saldata

La struttura utilizza quattro gambe/montanti in tubolare metallico 80x40 mm spessore 15/10. I collegamenti frontali, posteriori e laterali sottopiano sono realizzati in tubolare 40x40 mm spessore 15/10.

Alla base delle gambe sono presenti piastre in acciaio spessore 3 mm con foro Ø12 mm, predisposte per l'eventuale fissaggio al pavimento. Il sistema di ancoraggio deve essere selezionato in funzione delle caratteristiche del pavimento e delle condizioni di installazione.

Ripiano inferiore strutturale rinforzato

Alla base del tavolo è presente un ripiano strutturale rinforzato, saldato alla struttura, in lamiera spessore 10/10 e con portata di 200 kg. Il ripiano si trova a 210 mm da terra.

Il blocco armadietto occupa una sola delle posizioni sottopiano. Nelle zone non impegnate dal modulo rimane disponibile una porzione del volume sopra il ripiano inferiore, la cui effettiva utilizzabilità dipende dagli ingombri della disposizione scelta.

Il ripiano inferiore del tavolo e quello asportabile presente all'interno del vano armadietto sono componenti differenti, con funzioni e portate distinte.

Portate del piano e dei ripiani

Il piano di lavoro ha una portata di 800 kg c.u.d., riferita a un carico uniformemente distribuito sulla superficie.

Il ripiano interno asportabile del vano armadietto ha portata di 40 kg. Il ripiano inferiore strutturale rinforzato ha invece portata di 200 kg.

Le portate si riferiscono a componenti differenti e non devono essere sommate per determinare una portata complessiva unica della postazione.

Fornitura e installazione del blocco armadietto

Il tavolo monoblocco viene fornito con la struttura metallica già saldata e assemblata. Anche il blocco armadietto è fornito assemblato.

Il fissaggio del blocco sotto il piano avviene mediante viti e boccole filettate previste nei profili della struttura, utilizzando la posizione sottopiano scelta.

Dati tecnici del tavolo BML15-SP

• Configurazione: BML15-SP;
• dimensioni del piano: 1500x700 mm;
• altezza della superficie di lavoro: 860 mm da terra;
• quota massima ai bordi rialzati: 890 mm;
• piano di lavoro: lamiera spessore 30/10 (3 mm);
• bordi del piano: rialzati di 30 mm sui lati sinistro, posteriore e destro; bordo lato operatore ripiegato verso il basso di 30 mm;
• portata piano: 800 kg c.u.d.;
• gambe / montanti: 4, tubolare 80x40 mm spessore 15/10;
• collegamenti sottopiano: tubolare 40x40 mm spessore 15/10;
• blocco armadietto: 1, dimensioni 505x620x600h mm, lamiera spessore 8/10;
• vano con sportello: 1, con serratura a chiave;
• ripiano interno del vano: asportabile, portata 40 kg;
• cassetti: nessuno;
• posizioni disponibili per il blocco: sinistra, centro oppure destra;
• ripiano inferiore strutturale rinforzato: lamiera 10/10, saldato alla base, portata 200 kg.

Configurazioni alternative da 1500 mm

La famiglia comprende versioni senza blocchi accessori, con cassetto sospeso, con blocco integrato cassetto e vano, oppure con due moduli sottopiano e differenti combinazioni di cassetti e sportelli.

La BML15-SP mantiene un solo vano armadietto, senza cassetti. Per confrontare le alternative è possibile consultare la categoria dei tavoli da lavoro per officina con piano in lamiera.

Colorazioni disponibili

Il tavolo è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 oppure nella configurazione Bicolor con struttura e blocco armadietto Grigio chiaro RAL 7035 e sportello Blu RAL 5015.

FAQ sul tavolo da lavoro BML15-SP

Come scegliere la posizione del vano se si vuole utilizzare anche il ripiano inferiore?

La posizione del blocco modifica la distribuzione del volume sottopiano non occupato. Montando il vano lateralmente si mantiene libera la zona sul lato opposto; con il vano centrale rimangono porzioni non accessoriate sui due lati. La scelta deve considerare le dimensioni dei materiali da collocare sul ripiano, il punto dal quale devono essere prelevati e lo spazio necessario per aprire lo sportello. La compatibilità effettiva va verificata sulla disposizione prevista, senza considerare automaticamente tutta la parte non occupata come volume utilizzabile.

Quando conviene utilizzare il vano con sportello invece del ripiano inferiore per riporre materiali?

Il vano è indicato quando si preferisce mantenere i materiali in un volume chiudibile a chiave e organizzabile mediante il ripiano interno asportabile. Il ripiano inferiore rimane invece una superficie aperta, accessibile nelle zone non occupate dal blocco. La scelta dipende dalle dimensioni degli oggetti, dalla frequenza di accesso e dalle portate dei componenti: 40 kg per il ripiano interno del vano e 200 kg per il ripiano inferiore strutturale. La presenza della serratura consente di limitare l'accesso ordinario ai contenuti del vano.
