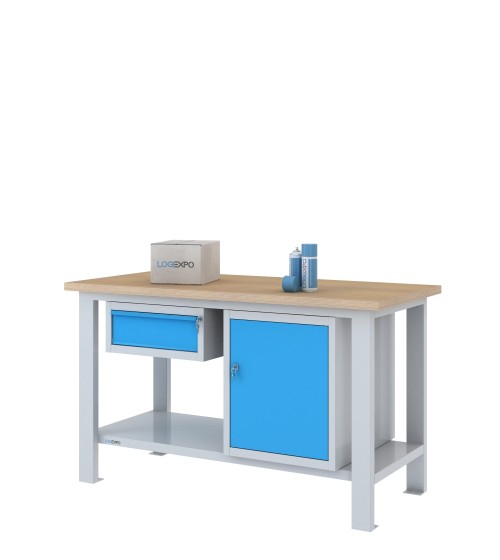

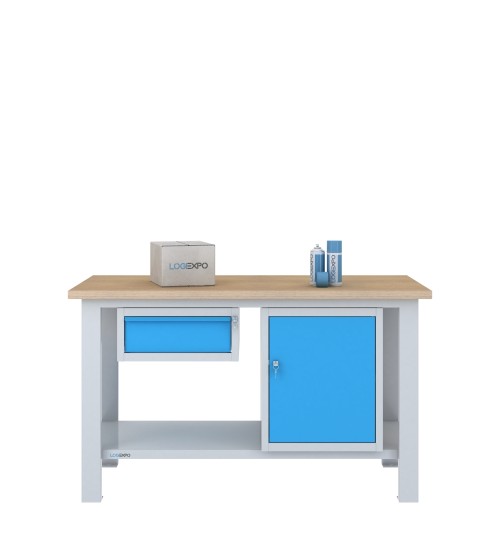

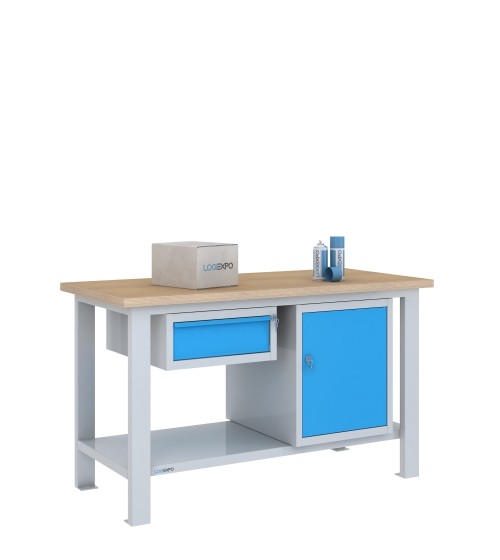

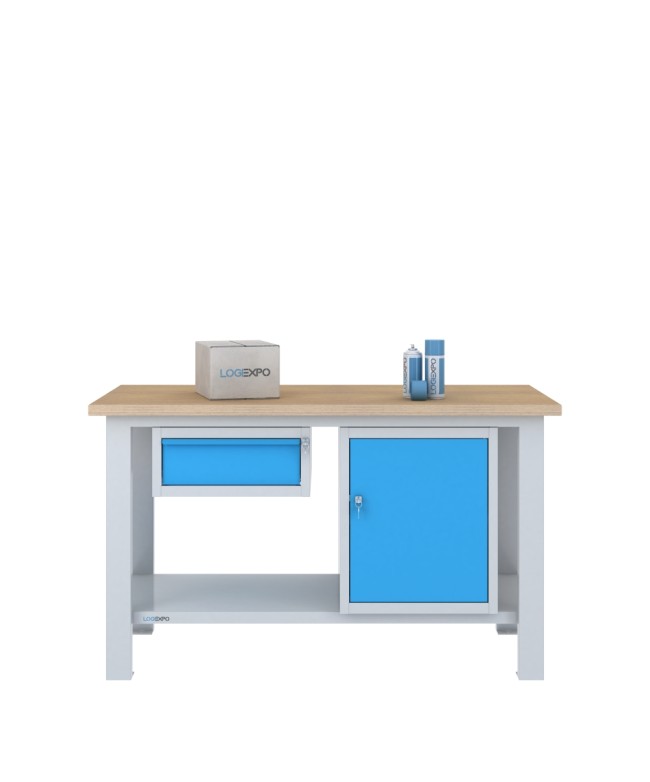

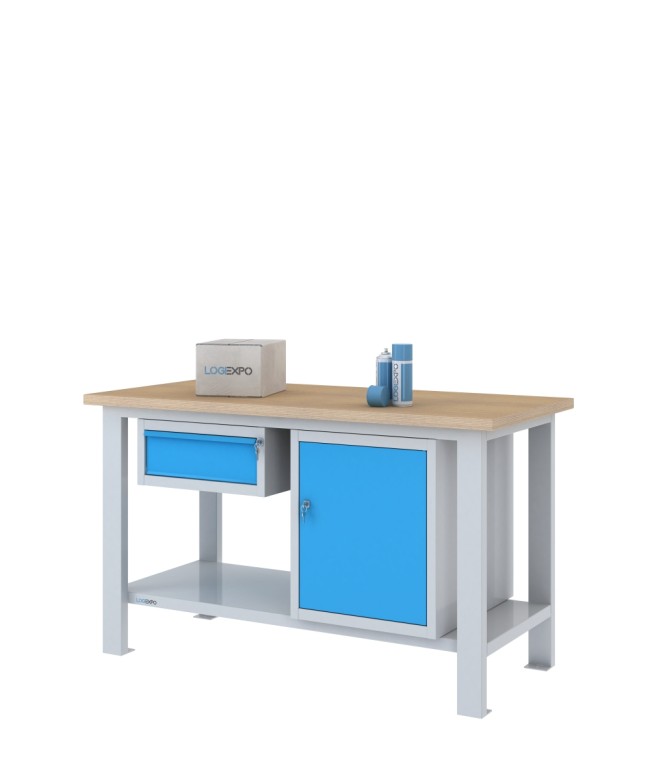

Banco da lavoro 1500x700x885h con cassetto sospeso e 1 sportello

Banco da lavoro BMF15-C1SP 1500x700: cassetto sospeso e vano separato con sportello

Il banco da lavoro BMF15-C1SP 1500x700x885h abbina il piano in faggio multistrato da 35 mm a due elementi sottopiano distinti: un cassetto sospeso e un blocco con vano armadietto, ripiano interno e sportello con serratura.

La configurazione integra quindi due funzioni di contenimento differenti mantenendole fisicamente separate. Il cassetto sospeso occupa una porzione ridotta dell'altezza sottopiano, mentre il vano armadietto utilizza un blocco alto 600 mm destinato a materiali e attrezzature compatibili con il volume disponibile.

Cassetto sospeso da 224 mm

Il modulo sospeso misura 505x620x224h mm ed è dotato di un cassetto montato su guide, con serratura e portata di 60 kg.

La ridotta altezza del modulo consente di mantenere disponibile una parte significativa del volume verticale sottostante, sopra il ripiano inferiore strutturale.

Vano armadietto separato da 600 mm

Il secondo blocco misura 505x620x600h mm ed è realizzato in lamiera spessore 8/10. È composto da un vano chiuso da sportello con serratura e dotato di un ripiano interno.

Il ripiano interno ha una portata di 40 kg e permette di utilizzare il volume del vano su due livelli di contenimento.

Il vano armadietto costituisce un blocco indipendente dal cassetto sospeso: i due elementi vengono fissati separatamente alle predisposizioni presenti nella struttura.

Posizionamento dei due blocchi sulla struttura da 1500 mm

La struttura da 1500 mm dispone di tre predisposizioni di fissaggio: laterale sinistra, centrale e laterale destra.

Con due blocchi installati, come nella configurazione BMF15-C1SP, vengono utilizzate esclusivamente le posizioni laterale sinistra e laterale destra. La predisposizione centrale rimane presente nella struttura ma non può essere utilizzata con i due blocchi laterali installati.

Poiché il cassetto sospeso e il vano armadietto sono due blocchi differenti, possono essere invertiti tra il lato sinistro e il lato destro anche successivamente, utilizzando sempre le due predisposizioni laterali.

Distribuzione dello spazio sottopiano

I due elementi impegnano il volume sotto il piano in modo differente. Il cassetto sospeso ha un'altezza di 224 mm, mentre il vano armadietto raggiunge 600 mm.

La parte sottostante al cassetto sospeso rimane quindi maggiormente disponibile in altezza, mentre sul lato occupato dal vano il volume viene destinato al contenimento chiuso.

Il ripiano inferiore saldato rimane parte integrante della struttura e continua a costituire un ulteriore livello di appoggio.

Piano di lavoro in faggio multistrato da 35 mm

Il piano misura 1500x700 mm ed è realizzato in faggio multistrato spessore 35 mm. La superficie di lavoro si trova a una quota di 885 mm da terra.

Il piano può essere valutato per attività di montaggio, assemblaggio, manutenzione di componenti, preparazione, controllo e altre lavorazioni in appoggio compatibili con questo tipo di superficie.

Struttura metallica monoblocco saldata

La struttura principale viene fornita già assemblata. Gambe e montanti sono realizzati in tubolare 80x40 mm spessore 15/10, mentre i collegamenti frontali e posteriori sottopiano utilizzano tubolari 40x40 mm spessore 15/10.

I collegamenti laterali della famiglia con piano in faggio multistrato utilizzano profili a C 80x40 mm spessore 15/10.

Alla base delle quattro gambe sono presenti piastre in acciaio spessore 3 mm con foro da 12 mm predisposto per l'eventuale fissaggio al pavimento. La necessità e il sistema di ancoraggio devono essere valutati in funzione del pavimento e delle condizioni operative.

Portata di 800 kg e ripiano inferiore da 200 kg

La struttura da 1500 mm ha una portata di 800 kg c.u.d., riferita a un carico uniformemente distribuito.

Il ripiano inferiore è saldato alla struttura, è realizzato in lamiera spessore 10/10, si trova a 210 mm dal pavimento e ha una portata di 200 kg.

La portata del cassetto e quella del ripiano interno del vano sono dati specifici dei rispettivi elementi e non devono essere confuse con la portata complessiva del banco o con quella del ripiano inferiore strutturale.

Dati tecnici del banco BMF15-C1SP

• Configurazione: BMF15-C1SP;
• dimensioni banco: 1500x700x885h mm;
• piano: faggio multistrato spessore 35 mm;
• portata banco: 800 kg c.u.d.;
• gambe / montanti: 4;
• cassetti: 1 cassetto sospeso;
• dimensioni modulo con cassetto sospeso: 505x620x224h mm;
• portata cassetto: 60 kg;
• chiusura cassetto: serratura;
• vani con sportello: 1;
• dimensioni blocco con vano: 505x620x600h mm;
• lamiera blocco con vano: spessore 8/10;
• ripiano interno: portata 40 kg;
• chiusura vano: sportello con serratura;
• posizionamento dei due blocchi: laterale sinistro + laterale destro, con possibilità di invertirli;
• posizione centrale: non utilizzabile con i due blocchi installati;
• ripiano inferiore: lamiera 10/10, portata 200 kg, quota 210 mm dal pavimento;
• piastre alla base delle gambe: spessore 3 mm con foro da 12 mm;
• finitura struttura: verniciatura a forno con polveri termoindurenti.

Configurazioni alternative da 1500 mm

La famiglia da 1500 mm comprende anche configurazioni senza moduli, con uno o due cassetti sospesi, blocchi a tre cassetti, vani con sportello e combinazioni nelle quali cassetto e vano sono integrati nello stesso blocco.

Per confrontare le altre varianti è possibile consultare i banchi da lavoro per officina con piano in faggio multistrato.

Colorazioni disponibili

La configurazione BMF15-C1SP è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 e versione Bicolor. Nella versione bicolore la struttura e i corpi dei blocchi sono in RAL 7035, mentre il frontale del cassetto e lo sportello sono in RAL 5015.

FAQ sul banco da lavoro BMF15-C1SP 1500x700

In cosa differisce questa configurazione da quella con cassetto e vano integrati nello stesso blocco?

In questa configurazione il cassetto sospeso e il vano armadietto sono due blocchi fisicamente separati: il primo è alto 224 mm, mentre il secondo è un blocco da 600 mm. Nella configurazione integrata, invece, cassetto e vano fanno parte dello stesso blocco da 600 mm. La differenza riguarda quindi soprattutto la distribuzione del contenimento e dello spazio sottopiano, non semplicemente il numero delle funzioni disponibili.

Come scegliere se collocare il cassetto sospeso a sinistra oppure a destra?

La scelta può essere valutata in funzione della posizione dell'operatore e della sequenza di lavoro. Può essere utile collocare il cassetto sul lato dal quale si prelevano più frequentemente utensili o piccoli componenti e destinare l'altro lato al vano chiuso. I due blocchi possono essere invertiti tra loro utilizzando le predisposizioni laterali della struttura.

Il vano con serratura può essere considerato un armadio di sicurezza per prodotti e materiali pericolosi?

No. La presenza dello sportello e della serratura consente la chiusura del vano, ma non equivale a requisiti specialistici o certificazioni previste per armadi destinati a materiali pericolosi o con impieghi regolamentati.
