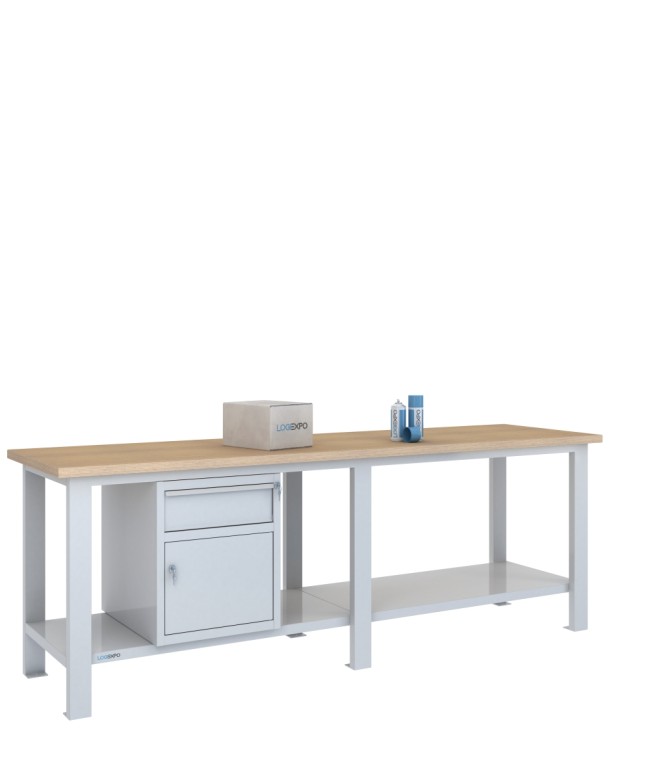

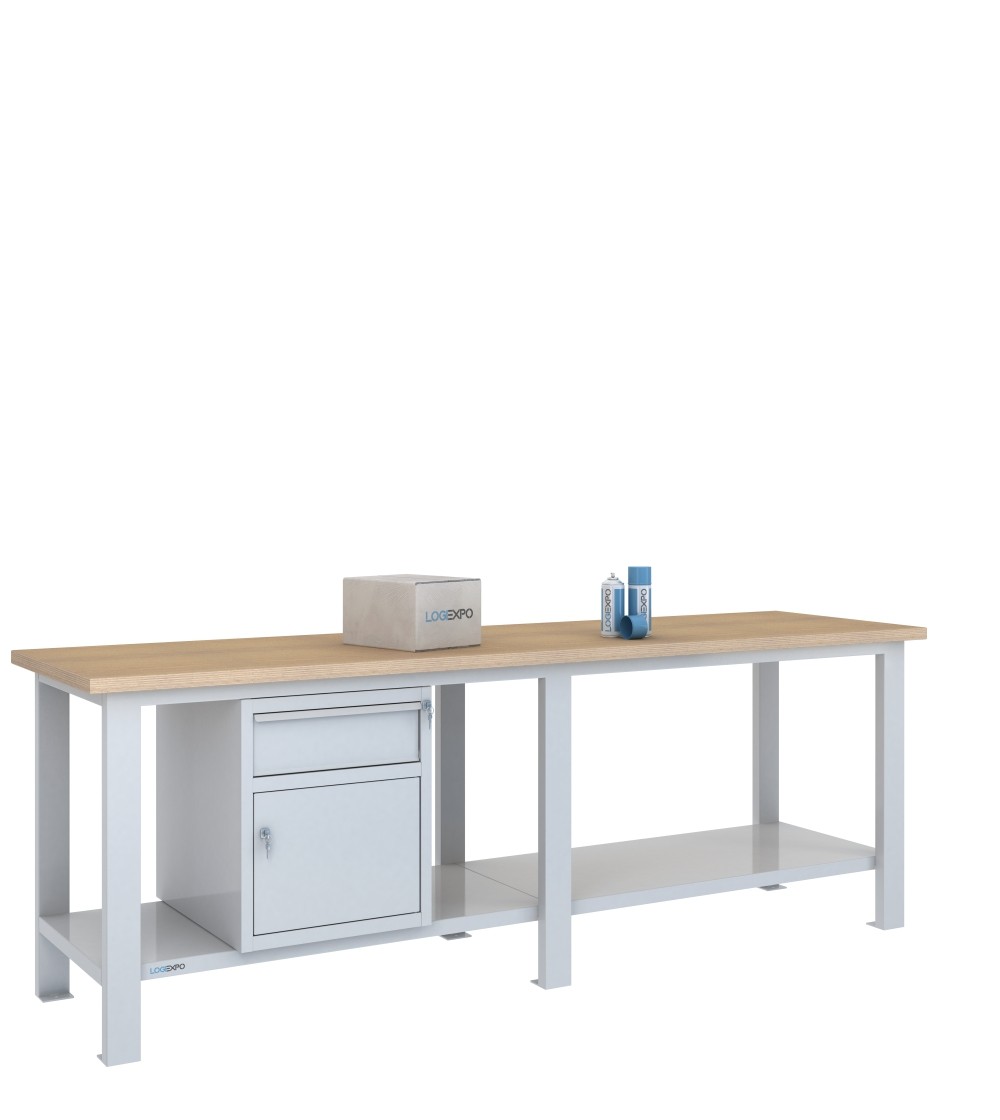

Banco da lavoro 2500x700x885h con 1 cassetto e 1 sportello

Banco da lavoro 2500x700 con cassetto e vano armadietto nello stesso blocco

La Configurazione BMF25-CS identifica il banco da lavoro monoblocco da 2500x700x885h mm con piano in faggio multistrato e un unico blocco sottopiano da 505x620x600h mm installato in una delle due campate.

Il blocco integra 1 cassetto nella parte superiore e un vano armadietto sottostante con ripiano interno e sportello. Cassetto e vano appartengono quindi allo stesso elemento fisico, mentre la seconda campata rimane priva di moduli accessori.

Il banco ha una portata di 1600 kg c.u.d., riferita al carico uniformemente distribuito sul piano di lavoro.

Un unico blocco con due modalità di contenimento

Il blocco sottopiano è realizzato in lamiera spessore 8/10 e misura 505x620x600h mm.

Il cassetto superiore è montato su guide e ha una portata di 60 kg. Il vano armadietto sottostante dispone invece di un ripiano interno asportabile con portata di 40 kg e di uno sportello.

La configurazione concentra quindi in un solo blocco un volume estraibile per utensili, strumenti o piccoli componenti e un volume chiuso adatto a materiali e attrezzature di dimensioni compatibili con il vano.

Il cassetto e lo sportello sono dotati di chiusure a chiave indipendenti.

Una campata accessoriata e una non accessoriata

La struttura da 2500 mm è suddivisa in due campate e può ricevere al massimo due blocchi accessori, uno nella posizione centrale di ciascuna campata.

Nella configurazione BMF25-CS viene utilizzata una sola delle due posizioni. Il blocco con cassetto e vano occupa quindi una campata, mentre nell'altra rimane libero il volume sopra il relativo ripiano inferiore strutturale.

Il singolo blocco può essere trasferito nella campata opposta utilizzando le predisposizioni presenti sulla struttura. La campata rimasta libera può inoltre ricevere successivamente un secondo blocco compatibile, mantenendo il limite massimo di un elemento per campata.

Piano in faggio multistrato 35 mm

Il piano misura 2500x700 mm ed è realizzato in faggio multistrato spessore 35 mm. La superficie di lavoro si trova a una quota di 885 mm da terra.

Il piano può essere utilizzato per attività di montaggio, assemblaggio, manutenzione di componenti, preparazione, controllo e altre lavorazioni tecniche in appoggio compatibili con questa tipologia di superficie.

Struttura monoblocco a sei montanti e doppia campata

La struttura utilizza sei montanti verticali in tubolare 80x40 mm spessore 15/10. I due montanti intermedi suddividono il sottopiano nelle due campate.

I collegamenti anteriori e posteriori sottopiano sono realizzati con tubolari 40x40 mm spessore 15/10, mentre lateralmente vengono utilizzati profili saldati con sezione a C 80x40 mm spessore 15/10.

La struttura metallica è rifinita mediante verniciatura a forno con polveri termoindurenti.

La struttura monoblocco e il blocco accessorio vengono forniti già assemblati. Il blocco viene posizionato sotto il piano e fissato mediante viti e boccole filettate predisposte nei profili della struttura.

Portata di 1600 kg con carico uniformemente distribuito

Il banco ha una portata di 1600 kg c.u.d. sul piano di lavoro. Il valore è riferito alla struttura completa da 2500 mm con sei montanti e doppia campata.

La portata di 60 kg del cassetto, i 40 kg del ripiano interno del vano e i 200 kg c.u.d. di ciascun ripiano inferiore strutturale sono valori riferiti a componenti differenti e devono essere considerati separatamente dalla portata del piano.

La portata c.u.d. del piano non definisce automaticamente il comportamento del banco in presenza di carichi fortemente concentrati, attrezzature fissate al piano, urti, vibrazioni o altre sollecitazioni localizzate. In questi casi devono essere valutati peso, impronta di appoggio, posizione e modalità effettive d'impiego.

Due ripiani inferiori strutturali affiancati

Alla base delle due campate sono presenti due ripiani strutturali rinforzati affiancati e complanari, uno per ciascuna campata. Tra i due elementi non è presente un interspazio e nel complesso formano un piano inferiore continuo.

Ciascun ripiano è realizzato in lamiera spessore 10/10, è saldato ai quattro montanti della propria campata ed è posizionato a 210 mm dal pavimento.

Ogni ripiano ha una portata di 200 kg c.u.d.. Nella campata accessoriata il volume sopra il ripiano è impegnato dal blocco alto 600 mm; nella seconda campata rimane invece privo di moduli accessori.

Predisposizione per il fissaggio al pavimento

Alla base dei sei montanti sono presenti piastre in acciaio spessore 3 mm dotate di foro Ø 12 mm, predisposte per l'eventuale fissaggio al pavimento.

La presenza della predisposizione non determina automaticamente né la necessità dell'ancoraggio né il sistema di fissaggio da utilizzare. Supporto, modalità di ancoraggio e condizioni reali di installazione devono essere valutati in funzione dell'ambiente e dell'impiego previsto.

Dati tecnici del banco da lavoro 2500x700 con cassetto e sportello

• Configurazione: BMF25-CS;
• dimensioni: 2500x700x885h mm;
• larghezza: 2500 mm;
• profondità: 700 mm;
• altezza piano: 885 mm;
• piano di lavoro: faggio multistrato spessore 35 mm;
• portata banco: 1600 kg c.u.d. sul piano di lavoro;
• montanti verticali: 6;
• struttura sottopiano: doppia campata;
• blocchi accessori installati: 1;
• blocco con cassetto e vano armadietto: 505x620x600h mm;
• cassetti: 1;
• portata cassetto: 60 kg;
• vani con sportello: 1;
• ripiano interno vano: asportabile, portata 40 kg;
• chiusure: indipendenti per cassetto e sportello;
• campate non accessoriate: 1;
• ripiani inferiori strutturali: 2 affiancati e complanari, uno per campata;
• materiale ripiani inferiori: lamiera spessore 10/10;
• portata di ciascun ripiano inferiore: 200 kg c.u.d.;
• quota ripiani inferiori: 210 mm dal pavimento;
• piastre alla base dei montanti: spessore 3 mm con foro Ø 12 mm;
• finitura struttura: verniciatura a forno con polveri termoindurenti;
• fornitura: struttura monoblocco e blocco accessorio già assemblati.

Configurazioni alternative da 2500 mm

La struttura da 2500 mm è disponibile anche senza moduli accessori, con cassetti sospesi, blocchi a tre cassetti, vani armadietto oppure con due blocchi distribuiti sulle due campate.

Questa versione concentra un cassetto e un vano chiuso nello stesso blocco alto 600 mm e mantiene la seconda campata non accessoriata. È quindi distinta sia dalle configurazioni che utilizzano moduli sospesi di altezza ridotta sia da quelle che occupano entrambe le campate.

Per confrontare gli allestimenti disponibili è possibile consultare i banchi da lavoro per officina con piano in faggio multistrato.

Colorazioni disponibili

Il banco con cassetto e vano con sportello è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 e in versione Bicolor, con struttura e corpo del blocco in Grigio chiaro RAL 7035 e frontali del cassetto e dello sportello in Blu RAL 5015.

FAQ sul banco da lavoro 2500x700 con cassetto e sportello

Quando è preferibile il blocco con cassetto e vano rispetto alla versione con un solo cassetto sospeso?

Entrambe le configurazioni lasciano una delle due campate senza blocchi accessori, ma utilizzano in modo diverso quella attrezzata. Il cassetto sospeso è alto 224 mm e mantiene maggiore volume verticale libero sopra il ripiano inferiore; il blocco da 600 mm di questa versione aggiunge invece, oltre al cassetto, anche un vano chiuso con ripiano interno e sportello. La scelta dipende quindi dalla necessità di disporre anche di un volume armadietto oppure di privilegiare uno spazio sottopiano più aperto.

Cosa cambia rispetto alla versione da 2500 mm con 2 cassetti e 1 sportello?

Le due configurazioni condividono il blocco da 600 mm con cassetto e vano armadietto. Nella versione con 2 cassetti e 1 sportello viene però aggiunto un cassetto sospeso nella seconda campata, utilizzando entrambe le posizioni sottopiano. Questa configurazione mantiene invece la seconda campata priva di moduli accessori. La differenza riguarda quindi la scelta tra un ulteriore punto di contenimento estraibile e il mantenimento di una campata non accessoriata.
