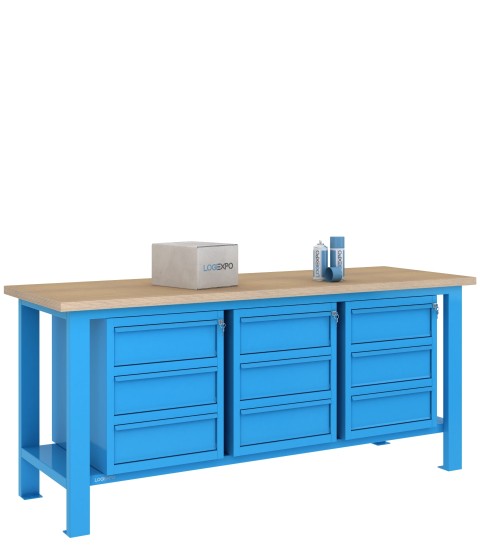

Banco da lavoro 2000x700x885h con 9 cassetti

Banco da lavoro 2000x700 con 9 cassetti in 3 blocchi

La configurazione BMF20-3C3 identifica il banco da lavoro monoblocco con piano in faggio multistrato nella versione da 2000x700x885h mm equipaggiata con tre blocchi sottopiano a tre cassetti.

La postazione mette quindi a disposizione nove cassetti complessivi distribuiti in tre elementi fisicamente separati da 505x620x600h mm. Tutte le tre posizioni disponibili sulla struttura da 2000 mm vengono utilizzate, creando una configurazione fortemente orientata al contenimento in cassetti.

Perché scegliere la configurazione BMF20-3C3

Questa configurazione è indicata quando la dotazione che deve rimanere presso la postazione richiede una suddivisione su numerosi livelli estraibili e non è prioritario mantenere ampie porzioni del sottopiano libere.

I nove cassetti permettono di distribuire utensili, strumenti, componenti o materiali in gruppi distinti. La configurazione deve però essere valutata considerando anche l'ingombro dei tre blocchi alti: rispetto alle versioni con cassetti sospesi o con un numero inferiore di blocchi, viene utilizzata una quota significativamente maggiore del volume disponibile sotto il piano.

Tre blocchi indipendenti a 3 cassetti

Ciascun blocco misura 505x620x600h mm ed è realizzato in lamiera spessore 8/10.

Ogni blocco comprende tre cassetti montati su guide, con portata di 60 kg per cassetto. La chiusura è centralizzata sul singolo blocco: una serratura gestisce quindi i tre cassetti appartenenti allo stesso elemento.

I nove cassetti non costituiscono una cassettiera unica. La configurazione è formata da tre blocchi fisicamente separati, ciascuno fissato alla struttura mediante viti e boccole filettate predisposte nei profili sottopiano.

Tutte le tre posizioni sottopiano sono utilizzate

La struttura da 2000 mm dispone di tre posizioni di fissaggio: laterale sinistra, centrale e laterale destra. Nella configurazione BMF20-3C3 viene installato un blocco a tre cassetti in ciascuna posizione.

Non rimane quindi una posizione libera per aggiungere un ulteriore blocco. Una eventuale modifica futura della configurazione richiede la rimozione o la sostituzione di uno degli elementi presenti con un modulo compatibile con le predisposizioni della struttura.

Ingombro sottopiano dei blocchi da 600 mm

I blocchi a tre cassetti hanno un'altezza di 600 mm, corrispondente all'altezza libera disponibile sotto il piano nella struttura priva di accessori.

Nelle tre zone occupate dai blocchi, il volume verticale compreso tra piano di lavoro e ripiano inferiore viene quindi utilizzato dall'allestimento a cassetti. Questa caratteristica distingue nettamente la configurazione BMF20-3C3 dalle versioni con cassetti sospesi da 224 mm, che mantengono una quota maggiore di spazio disponibile sotto i moduli.

Piano di lavoro in faggio multistrato da 35 mm

Il piano di lavoro misura 2000x700 mm ed è realizzato in faggio multistrato spessore 35 mm. La superficie di lavoro è posta a 885 mm da terra.

La larghezza di 2000 mm offre una superficie operativa estesa per attività di assemblaggio, montaggio, manutenzione, controllo e altre lavorazioni tecniche compatibili con le caratteristiche della struttura.

Struttura metallica monoblocco saldata

La struttura utilizza quattro gambe o montanti verticali in tubolare 80x40 mm spessore 15/10. I collegamenti anteriori e posteriori sottopiano sono realizzati con tubolari 40x40 mm spessore 15/10, mentre lateralmente sono impiegati profili saldati con sezione a C 80x40 mm spessore 15/10.

Alla base delle gambe sono presenti piastre in acciaio spessore 3 mm con foro Ø 12 mm predisposto per l'eventuale fissaggio al pavimento. Il sistema di ancoraggio deve essere scelto in funzione del supporto e delle condizioni reali d'impiego.

La struttura principale viene fornita monoblocco già assemblata. Anche i tre blocchi a cassetti sono forniti assemblati e vengono fissati alle predisposizioni presenti sotto il piano.

Portata del banco e dei cassetti

La portata del banco è di 500 kg c.u.d. ed è riferita al carico d'esercizio uniformemente distribuito sull'intera superficie del piano di lavoro.

Ciascuno dei nove cassetti ha una portata di 60 kg. La portata dei cassetti costituisce un limite riferito ai singoli componenti e non deve essere sommata alla portata del piano per ricavare una diversa portata complessiva della postazione.

Ripiano inferiore strutturale

Il banco integra un ripiano inferiore strutturale saldato in lamiera spessore 10/10, posizionato a 210 mm dal pavimento e con portata di 200 kg.

I tre blocchi sottopiano vengono installati sopra questo elemento. Il ripiano rimane parte integrante della struttura anche nella configurazione con nove cassetti, mentre la presenza dei tre blocchi determina l'effettivo spazio residuo utilizzabile lungo il sottopiano.

Dati tecnici del banco BMF20-3C3

• Configurazione: BMF20-3C3;
• dimensioni: 2000x700x885h mm;
• larghezza: 2000 mm;
• profondità: 700 mm;
• altezza piano: 885 mm;
• piano: faggio multistrato spessore 35 mm;
• portata banco: 500 kg c.u.d.;
• gambe / montanti: 4;
• cassetti: 9;
• blocchi a 3 cassetti: 3 da 505x620x600h mm;
• portata di ciascun cassetto: 60 kg;
• chiusura: centralizzata separatamente su ciascun blocco a 3 cassetti;
• posizioni sottopiano disponibili: 3;
• posizioni utilizzate: 3;
• ripiano inferiore: lamiera 10/10, portata 200 kg;
• quota ripiano inferiore da terra: 210 mm.

Configurazioni alternative da 2000 mm

La struttura da 2000 mm è disponibile con differenti combinazioni di cassetti, vani con sportello e spazio sottopiano libero. La configurazione BMF20-3C3 utilizza tutte e tre le posizioni disponibili con blocchi alti 600 mm e rappresenta quindi una delle versioni maggiormente orientate al contenimento in cassetti.

Quando è sufficiente un numero inferiore di cassetti oppure è necessario mantenere maggiore volume sottopiano disponibile, possono risultare più coerenti configurazioni con uno o due blocchi oppure con cassetti sospesi. Se invece servono anche vani chiusi di maggiore altezza, sono disponibili allestimenti misti con sportelli.

Per confrontare gli allestimenti disponibili è possibile consultare la gamma completa di banchi da lavoro per officina con piano in faggio multistrato.

Colorazioni disponibili

Il banco è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 e in versione bicolore con struttura e corpi dei blocchi Grigio chiaro RAL 7035 e frontali dei cassetti Blu RAL 5015.

FAQ sul banco da lavoro BMF20-3C3

I 9 cassetti appartengono a un'unica cassettiera?

No. La configurazione utilizza tre blocchi fisicamente separati da 505x620x600h mm, ciascuno composto da tre cassetti. Ogni blocco occupa una delle tre posizioni disponibili sulla struttura da 2000 mm ed è fissato autonomamente alle predisposizioni sottopiano.

I 9 cassetti vengono chiusi con un'unica serratura?

No. Ogni blocco dispone della propria chiusura centralizzata per i tre cassetti che contiene. La configurazione è quindi suddivisa in tre gruppi di chiusura distinti, uno per ciascun blocco.

Cosa cambia rispetto alla versione da 2000 mm con 3 cassetti sospesi?

Entrambe le configurazioni utilizzano tutte e tre le posizioni sottopiano, ma l'ingombro e la capacità di contenimento sono molto differenti. La BMF20-3C3 utilizza tre blocchi alti 600 mm con 9 cassetti complessivi; la versione con cassetti sospesi utilizza invece tre moduli alti 224 mm con un solo cassetto ciascuno. La configurazione a 9 cassetti aumenta quindi il contenimento, mentre quella con cassetti sospesi mantiene una quota molto maggiore di volume libero sotto il piano.
