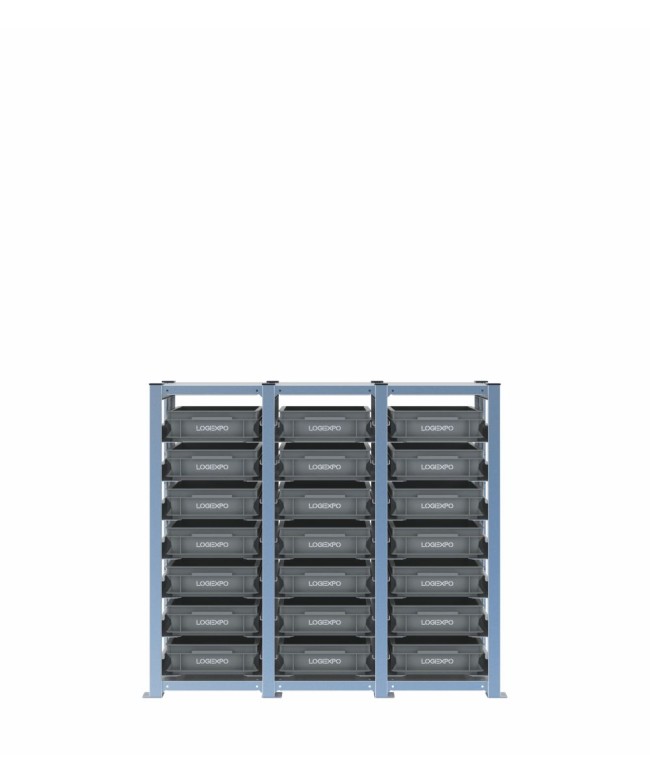

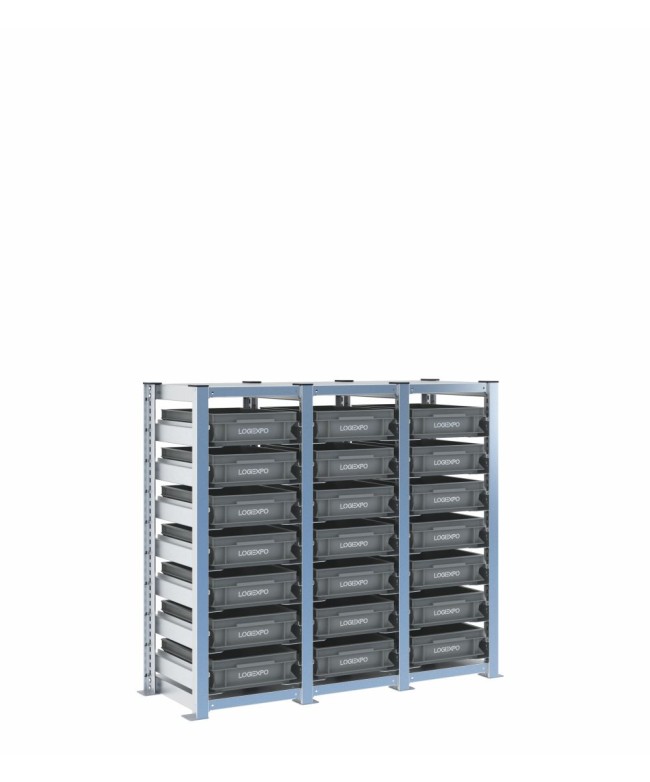

Scaffale con 21 contenitori Euro 400x300x100h – H1000, 3 campate

Scaffale H1000 con 21 contenitori Euro 400x300x100h per molte referenze

Questa configurazione comprende 21 Contenitori Euro 400x300x100h distribuiti su tre campate H1000, con 7 livelli indipendenti per campata. Il profilo ribassato dei contenitori consente di organizzare molte referenze in un fronte largo 1172 mm comprese le piastre.

È indicata per minuterie, ricambi compatti, consumabili, piccoli kit e componenti che devono rimanere separati per codice o fase operativa senza ricorrere a contenitori più alti del necessario.

Ventuno posizioni in un fronte H1000 a tre campate

Le tre campate permettono di suddividere il fronte per famiglia di materiali, postazione, macchina o fase di lavorazione. Ogni campata mantiene sette contenitori indipendenti, così una referenza può essere prelevata senza movimentare quelle collocate sopra o sotto.

La base 400x300 limita la profondità a 421 mm e favorisce un'organizzazione fitta di codici compatti. Il formato da 100 mm privilegia visibilità dall'alto e densità verticale rispetto a cassette più profonde.

Fronte attrezzato per reparto, linea o area tecnica

L'ingombro complessivo di 1172x421x1009 mm rende la configurazione adatta a un fronte di servizio vicino a linee di assemblaggio, aree manutentive o zone di preparazione, quando è utile mantenere numerose referenze in una struttura bassa.

Le posizioni centrali e più facilmente raggiungibili possono essere riservate ai materiali ad alta rotazione, mentre i livelli meno accessibili possono ospitare codici utilizzati con minore frequenza o di peso ridotto.

Slitte a mensola regolabili a passo 25 mm

Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.

Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.

Struttura H1000 in acciaio zincato con montanti chiusi scatolati

I montanti sono realizzati con profilati chiusi scatolati a sezione T 40x60 mm, ottenuti da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincati secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.

Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.

Nelle versioni H1000 i tappi superiori dei montanti sono compresi.

Portate e fissaggio a pavimento

Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata verticale è 1000 kg per campata: i due limiti sono distinti e devono essere rispettati contemporaneamente.

Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.

Componenti inclusi e accessori opzionali

• struttura H1000 a 3 campate, altezza reale 1009 mm;
• 21 contenitori Euro 400x300 alti 100 mm;
• 21 coppie di slitte con fermo posteriore e perni anti-sganciamento;
• ripiani strutturali inferiori e superiori;
• piastre predisposte per il fissaggio a pavimento;
• tappi superiori compresi;
• kit anteriore anti-sfilamento opzionale;
• tasselli di ancoraggio non compresi;

Produzione italiana, sistemi di gestione certificati e garanzia

Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.

La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.

Dati tecnici della configurazione

• altezza nominale: H1000;
• altezza reale: 1009 mm;
• larghezza struttura: 1126 mm;
• larghezza comprese le piastre: 1172 mm;
• profondità: 421 mm;
• formato contenitori: 400x300 mm;
• altezza contenitori: 100 mm;
• tipo configurazione: Uniforme;
• numero di campate: 3;
• numero di contenitori: 21;
• livelli: 7 per campata;
• passo di regolazione: 25 mm;
• portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
• portata verticale per campata: 1000 kg;
• montanti: profilati chiusi scatolati a sezione T 40x60 mm, lamiera spessore 12/10;
• materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
• fissaggio a pavimento: piastre predisposte; tasselli non compresi;
• kit anteriore anti-sfilamento: opzionale;
• tappi superiori: compresi;
• produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
• garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;

FAQ sullo scaffale con 21 contenitori Euro 400x300x100h – H1000, 3 campate

Come organizzare materiali con frequenze di prelievo molto diverse?

Conviene distribuire le referenze non solo per dimensione, ma anche per frequenza d'uso. I codici ad alta rotazione possono occupare le quote centrali più accessibili, mentre quelli meno utilizzati possono essere collocati nei livelli superiori o inferiori, compatibilmente con peso e modalità di presa.

Perché una struttura H1000 può essere configurata anche per accessi da lati opposti?

Le H1000 utilizzano montanti uguali con asolature simmetriche e non prevedono le crociere posteriori delle versioni H2000. Le slitte possono quindi essere orientate verso il lato di servizio previsto. Ogni singolo livello resta però utilizzabile da un solo lato, perché il fermo posteriore deve rimanere opposto alla direzione di inserimento.

È possibile riconfigurare una sola delle tre campate senza modificare le altre?

Sì. Le coppie di slitte sono posizionate sulle asolature dei singoli montanti e ogni campata può essere riprogettata in modo indipendente, nel rispetto dello spazio utile e dei limiti di carico. Questo consente di adattare nel tempo solo la parte del fronte interessata da nuovi contenitori o nuove referenze.
