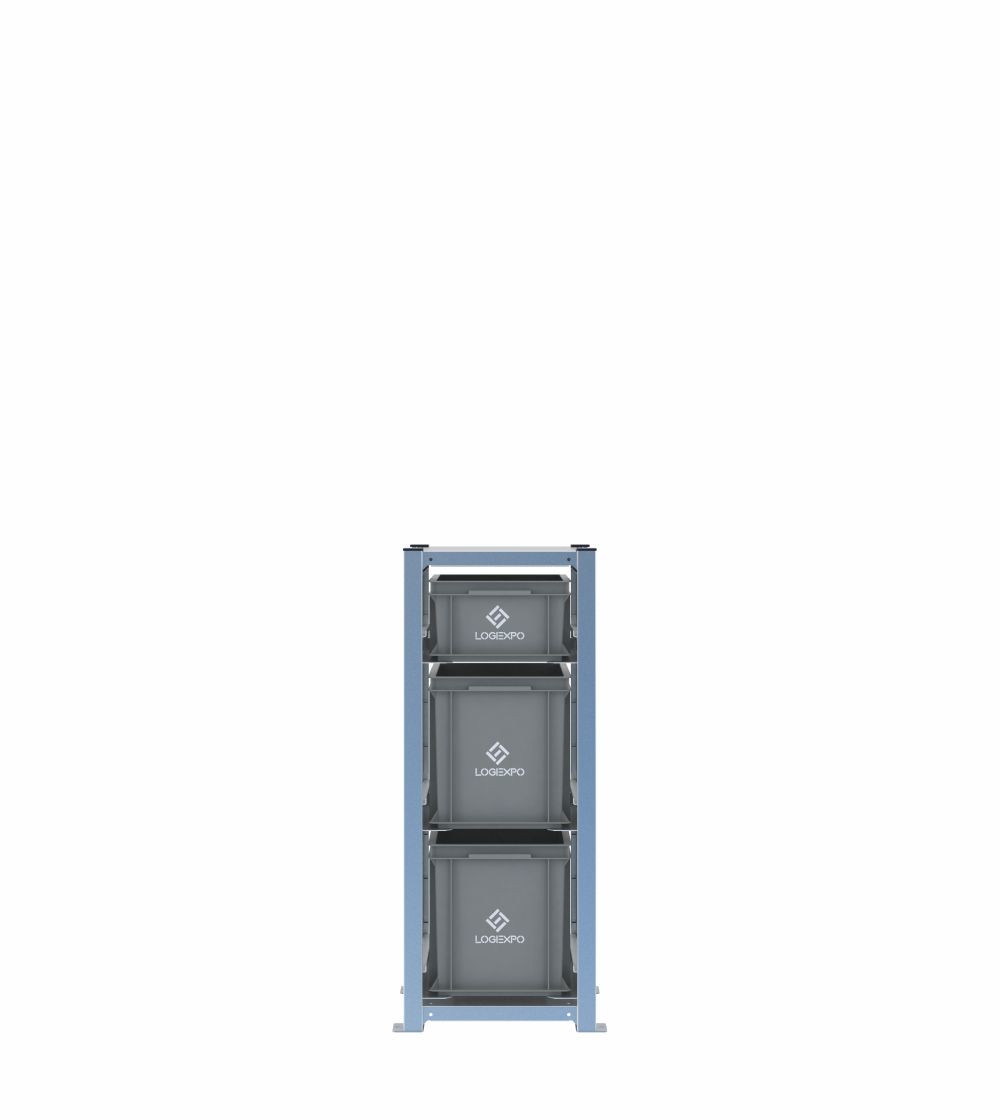

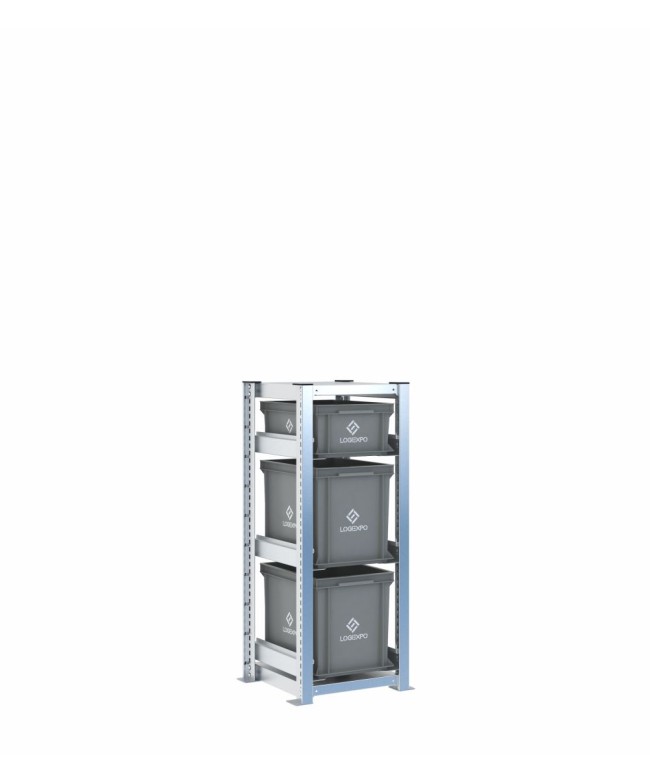

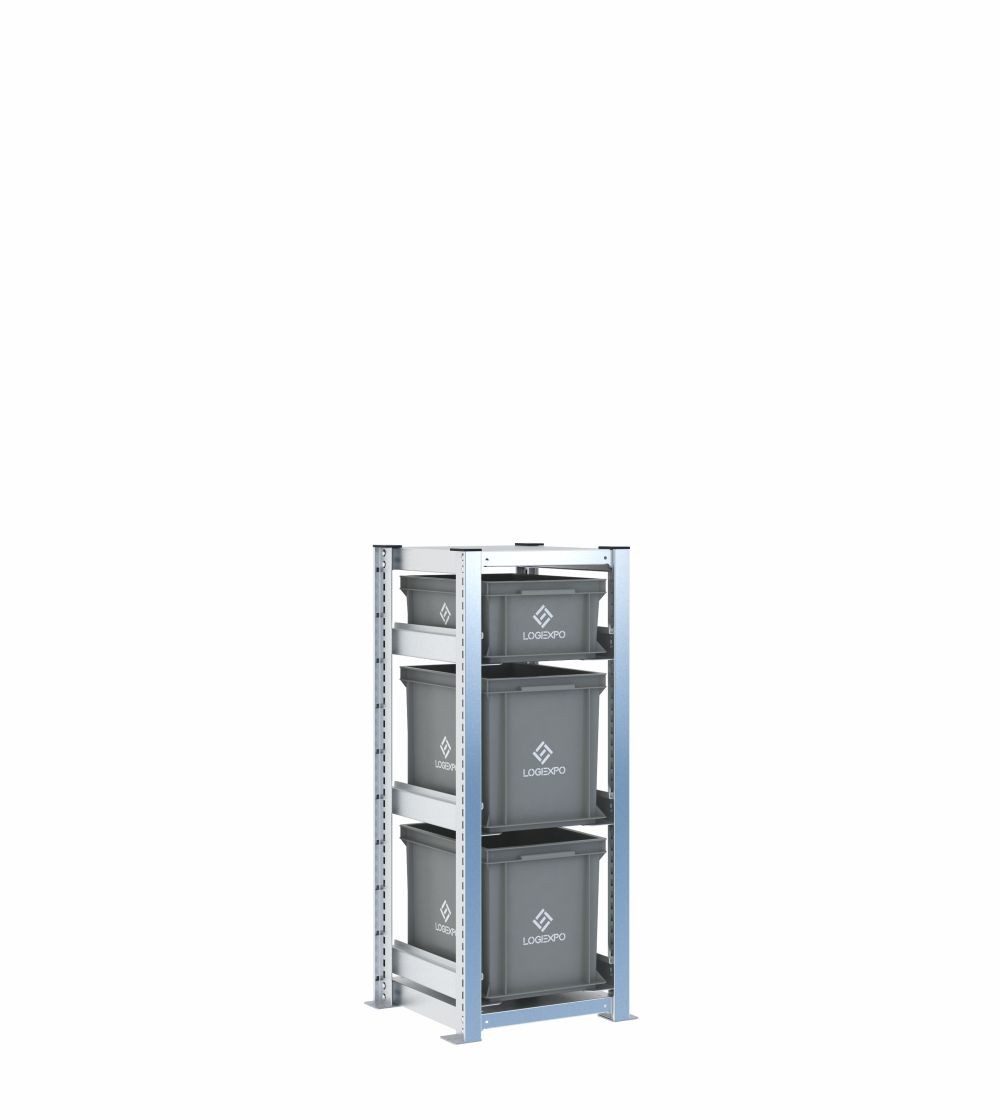

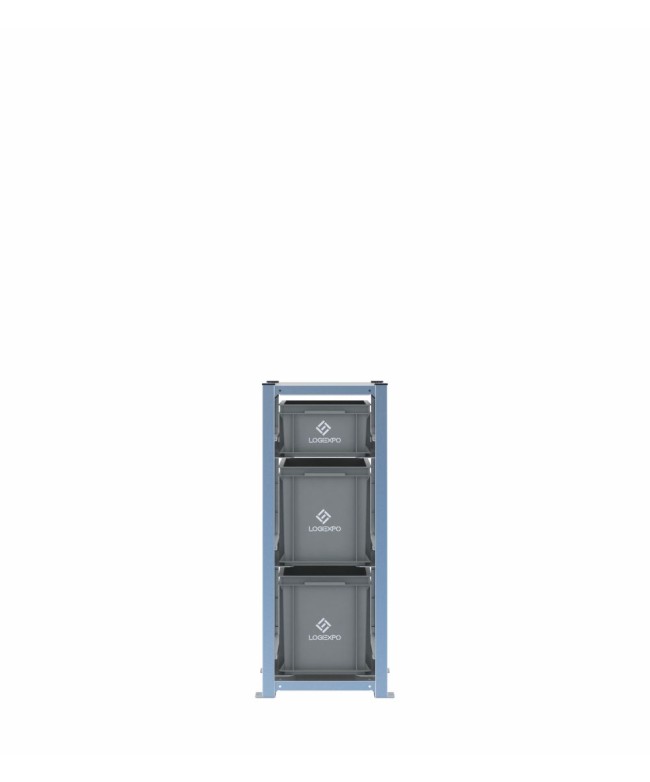

Lo scaffale con 3 contenitori euro 400x300 misti 320h/170h – h1000, 1 campata concentra tre posizioni per materiali di volume diverso: 1 contenitore da 170 mm nel livello superiore e 2 da 320 mm nei livelli inferiori. Ingombro complessivo, comprese le piastre: 448x421x1009 mm.
Per componenti intermedi e materiali più alti nella stessa postazione. Fissaggio a pavimento necessario; tasselli esclusi, tappi superiori compresi e kit anteriore anti-sfilamento opzionale.
Prodotti correlati o complementari
Prezzi e spedizioni
Questa configurazione comprende 3 contenitori Euro 400x300 su una campata H1000: un contenitore da 170 mm nel livello superiore e due contenitori da 320 mm nei livelli inferiori.
La differenza di altezza permette di gestire nello stesso punto di prelievo componenti di media altezza e materiali più sviluppati, senza dedicare l'intera struttura a cassette da 320 mm.
Il livello da 170 mm è adatto a kit, gruppi preassemblati o componenti intermedi; i due contenitori da 320 mm offrono invece maggiore volume per ricambi alti, confezioni o materiali che richiedono più spazio verticale.
La configurazione privilegia il volume per singola referenza rispetto alla densità di livelli ed è quindi indicata quando il numero di codici è limitato ma gli ingombri non sono uniformi.
L'ingombro complessivo è 448x421x1009 mm, comprese le piastre. Il fronte 400x300 mantiene contenute larghezza e profondità, mentre i contenitori da 320 mm sfruttano maggiormente lo sviluppo verticale disponibile.
La soluzione può essere collocata vicino a banchi di manutenzione o montaggio quando servono tre contenitori di capacità differenziata facilmente raggiungibili.
Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.
Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.
I montanti sono realizzati con profilati chiusi scatolati a sezione T 40x60 mm, ottenuti da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincati secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.
Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.
Nelle versioni H1000 i tappi superiori dei montanti sono compresi.
Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata verticale è 1000 kg per campata: i due limiti sono distinti e devono essere rispettati contemporaneamente.
Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.
Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.
Quando le referenze richiedono volumi nettamente differenti e sarebbe inefficiente utilizzare la stessa altezza per tutti i livelli. I contenitori da 320 mm possono essere dedicati ai materiali più alti o voluminosi, mentre quello da 170 mm mantiene più compatto il livello destinato a kit o componenti intermedi.
Sì, se il layout consente l'estrazione frontale dei contenitori, il passaggio degli operatori e il corretto ancoraggio a pavimento. L'altezza reale di 1009 mm è adatta a una funzione di servizio vicino alla postazione; la posizione effettiva va verificata rispetto a ingombri e flussi di lavoro.
Perché il sistema di fissaggio deve essere scelto in funzione del pavimento reale: materiale, spessore, stato del supporto e condizioni di posa possono richiedere tasselli differenti. Le piastre sono predisposte per l'ancoraggio, mentre il fissaggio va dimensionato per il sito di installazione.
