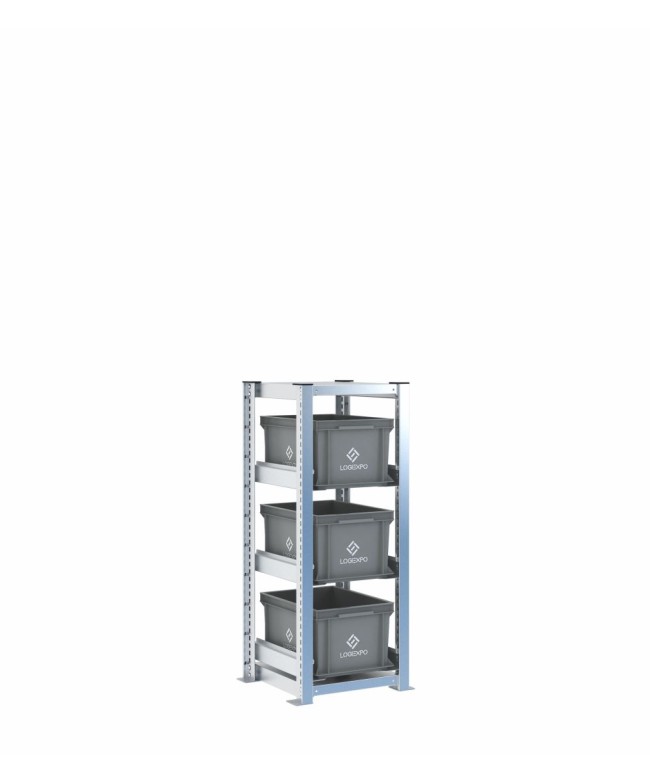

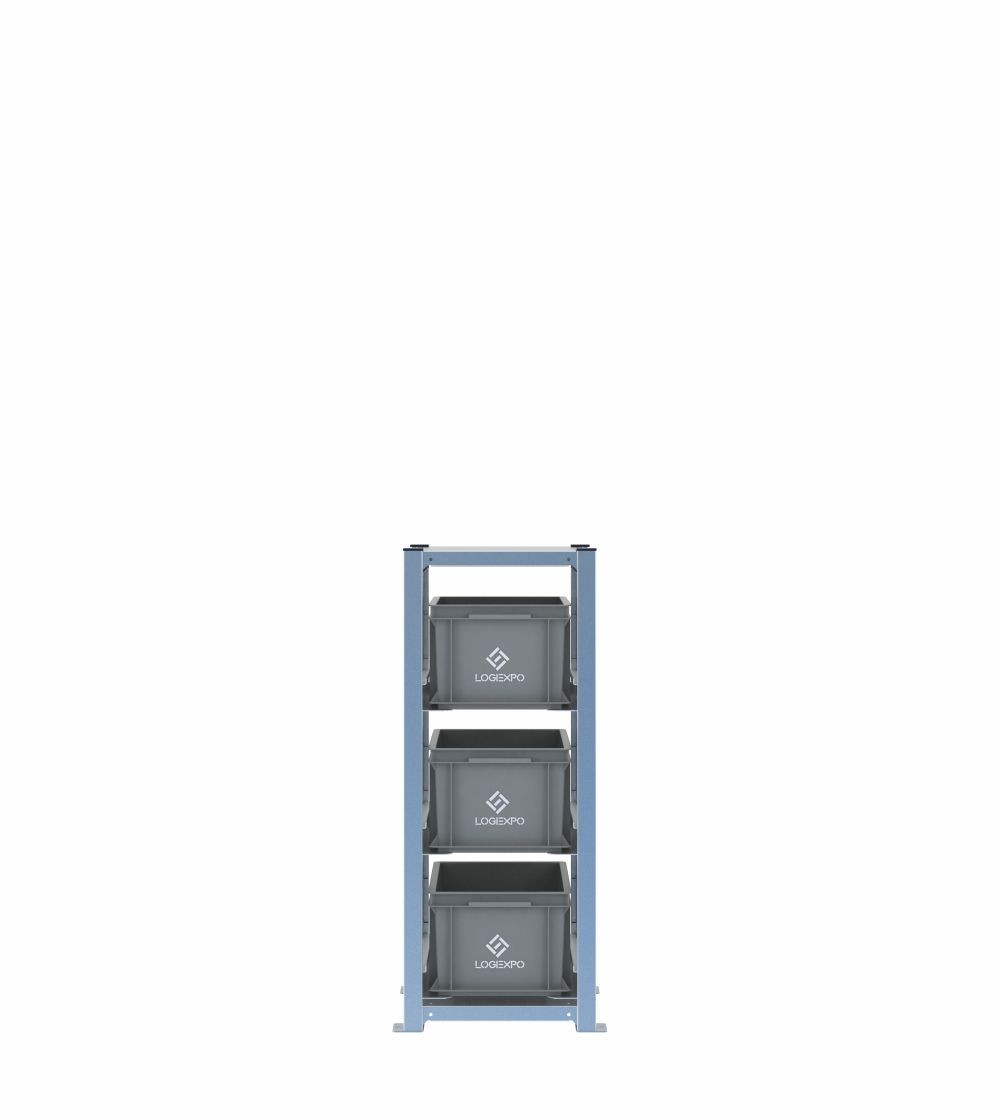

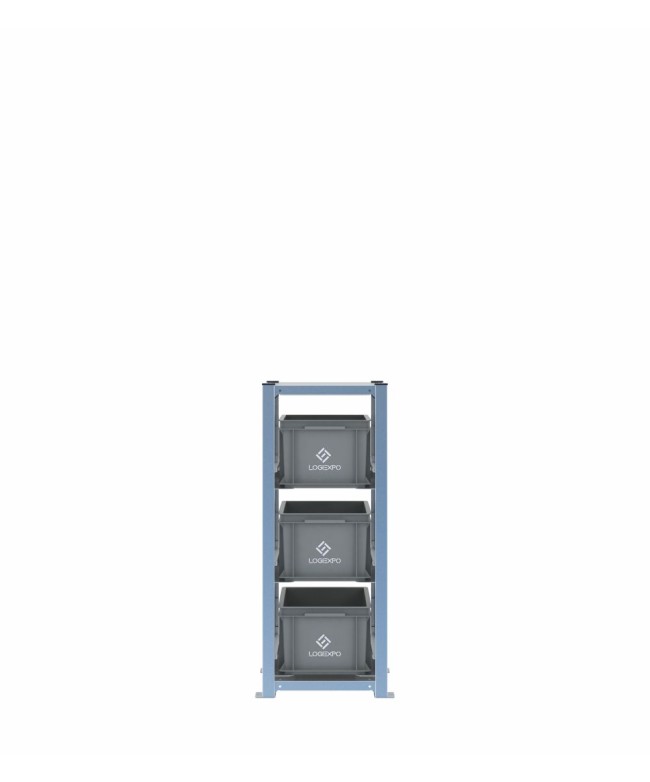

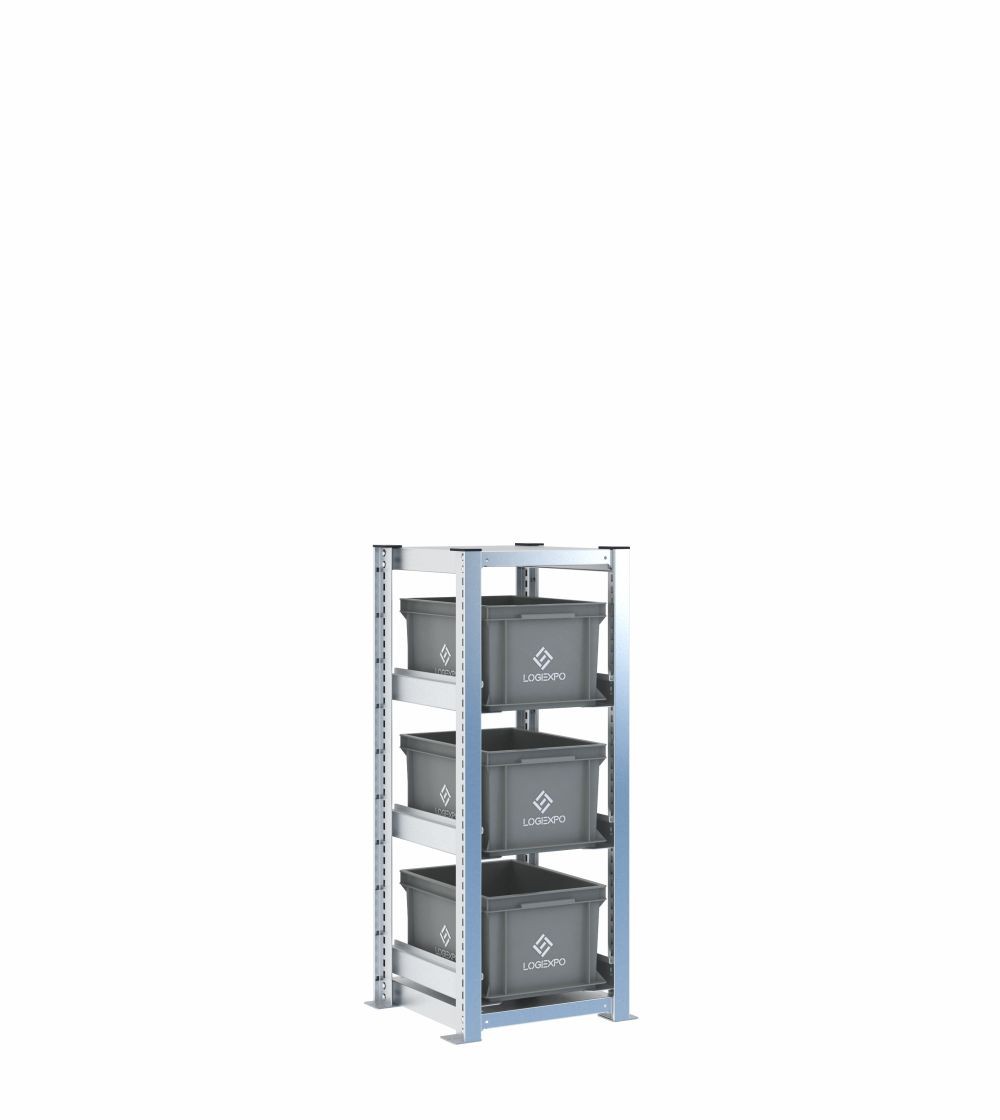

Scaffale con 3 contenitori Euro 400x300x220h – H1000, 1 campata

Scaffale H1000 a 1 campata con 3 contenitori Euro 400x300 alti 220 mm

Questa configurazione comprende 3 contenitori Euro 400x300x220h disposti su tre livelli in una campata H1000 alta 1009 mm. Il numero contenuto di posizioni privilegia il volume disponibile per singola referenza rispetto alla densità di contenitori sul fronte.

È una soluzione adatta a ricambi, kit di manutenzione, gruppi preassemblati, confezioni tecniche e componenti che richiedono una cassetta più alta mantenendo la base compatta 400x300 mm. Ogni contenitore rimane accessibile singolarmente senza dover movimentare quelli collocati sopra o sotto.

Tre livelli per materiali che richiedono più sviluppo verticale

I contenitori alti 220 mm permettono di gestire materiali più sviluppati o quantità maggiori per singolo codice rispetto alle versioni da 130 o 170 mm. La configurazione è indicata quando poche referenze devono essere mantenute vicino alla postazione con una scorta più consistente.

La scelta tra contenitori di altezze differenti deve considerare ingombro reale del materiale, quantità prevista, peso e spazio necessario per la presa. Quando la priorità diventa aumentare il numero di posizioni, possono risultare più adatte configurazioni con cassette più basse.

Postazione compatta da 448x421x1009 mm

L'ingombro complessivo è 448x421x1009 mm, comprese le piastre di base. La larghezza della sola struttura è 402 mm e la profondità di 421 mm è dimensionata per contenitori Euro 400x300.

Il ridotto sviluppo frontale permette di collocare lo scaffale vicino a banchi di lavoro, isole di manutenzione, aree di preparazione kit o punti di rifornimento localizzati. Deve essere mantenuto lo spazio necessario all'estrazione dei contenitori e al fissaggio delle piastre a pavimento.

Slitte a passo 25 mm e adattamento dei livelli

Le slitte a mensola in lamiera 20/10 si inseriscono lateralmente nelle asolature dei montanti e possono essere riposizionate in altezza con passo 25 mm. La quota dei livelli può quindi essere adattata quando cambiano i contenitori o lo spazio di presa richiesto.

Il fermo posteriore limita la corsa della cassetta. Dopo il posizionamento delle slitte vengono inseriti i perni anti-sganciamento che ne bloccano il corretto innesto sui montanti. Il kit anteriore anti-sfilamento è opzionale.

Struttura H1000 con base inferiore chiusa

I quattro montanti a T 40x60 mm sono realizzati in lamiera 12/10 e vengono collegati dai ripiani strutturali inferiore e superiore, anch'essi in lamiera 12/10. I due ripiani sono componenti identici e ciascuno è fissato ai montanti mediante otto collegamenti meccanici.

Il ripiano strutturale inferiore forma una superficie chiusa e liscia sotto il primo contenitore, caratteristica che facilita le normali operazioni di rimozione di polvere e residui rispetto a geometrie inferiori aperte o fortemente nervate. L'acciaio DX51D+Z140MA è zincato secondo UNI EN 10346.

Portate e fissaggio a pavimento

Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata verticale della campata è 1000 kg; i due valori indicano limiti differenti e devono essere rispettati contemporaneamente.

Le piastre di base in spessore 3 mm sono predisposte per il fissaggio a pavimento. I tasselli non sono compresi e devono essere scelti in funzione delle caratteristiche del supporto di posa.

Componenti inclusi e accessori opzionali

• struttura H1000 a 1 campata, altezza reale 1009 mm;
• 3 contenitori Euro 400x300 alti 220 mm;
• 3 coppie di slitte con fermo posteriore e perni anti-sganciamento;
• ripiano strutturale inferiore e ripiano superiore;
• piastre predisposte per il fissaggio a pavimento;
• tappi superiori compresi;
• kit anteriore anti-sfilamento opzionale;
• tasselli di ancoraggio non compresi.

Produzione italiana, sistemi di gestione certificati e garanzia

Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.

La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.

Dati tecnici della configurazione

• altezza nominale: H1000;
• altezza reale: 1009 mm;
• larghezza struttura: 402 mm;
• larghezza comprese le piastre: 448 mm;
• profondità: 421 mm;
• formato contenitori: 400x300 mm;
• altezza contenitori: 220 mm;
• tipo configurazione: Uniforme;
• numero di campate: 1;
• numero di contenitori: 3;
• livelli: 3;
• passo di regolazione: 25 mm;
• portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
• portata verticale per campata: 1000 kg;
• materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
• fissaggio a pavimento: piastre predisposte; tasselli non compresi;
• kit anteriore anti-sfilamento: opzionale;
• produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
• garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura.

FAQ sullo scaffale con 3 contenitori Euro 400x300x220h – H1000, 1 campata

È possibile aggiungere una seconda campata in un secondo momento?

Sì. Le configurazioni a catalogo sono preallestimenti del sistema modulare e possono essere ampliate con ulteriori campate, sia a destra sia a sinistra, compatibilmente con lo spazio disponibile e con il nuovo schema di ancoraggio a pavimento. Per definire componenti e layout dell'ampliamento è opportuno verificare la configurazione finale.

Se cambiano i materiali, è possibile aggiungere o togliere livelli?

Sì. Possono essere aggiunte nuove coppie di slitte oppure rimosse quelle non più necessarie. Le slitte si posizionano con passo 25 mm; la nuova distribuzione deve lasciare spazio sufficiente ai contenitori e rispettare la portata di 50 kg per ogni coppia installata e la portata verticale della campata.

Il ripiano superiore della versione H1000 può essere utilizzato come superficie di appoggio?

Sì. Il ripiano superiore è una superficie chiusa e liscia posta a quota accessibile e può essere utilizzato come appoggio compatibilmente con il tipo di materiale e con le condizioni operative. Non va considerato un banco di lavoro e non deve essere attribuita al piano una portata specifica diversa dai dati strutturali documentati.

Per configurazioni personalizzate o verifiche applicative il team tecnico LogiExpo è disponibile al 051 558776, via e-mail a info@logiexpo.it oppure tramite il modulo di contatto.
