Scaffale con 8 contenitori Euro 400x300x320h – H1000, 4 campate

Scaffale H1000 con 8 contenitori Euro 400x300x320h per materiali alti

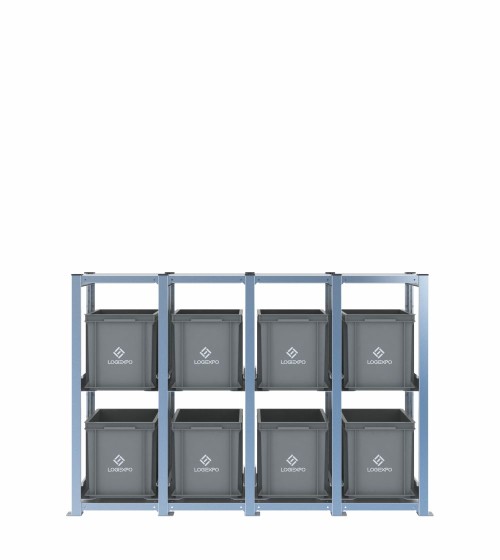

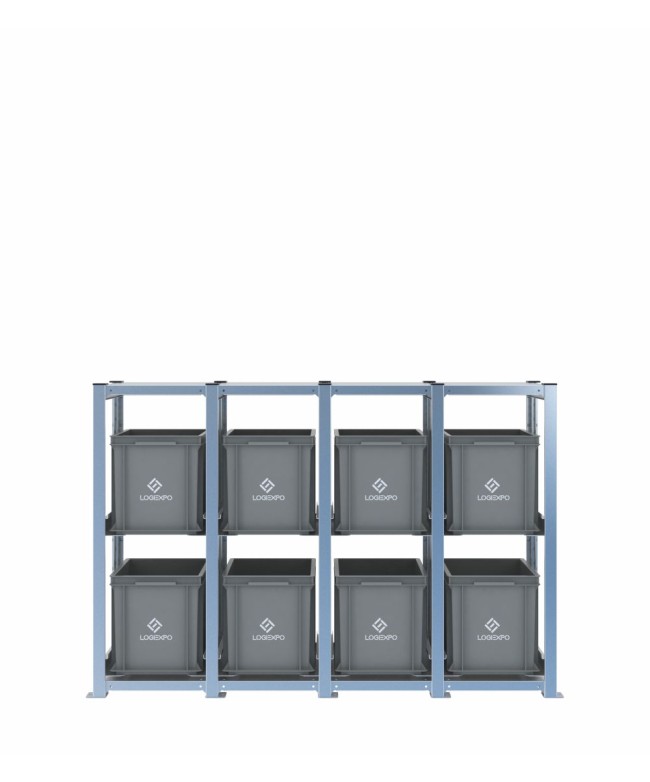

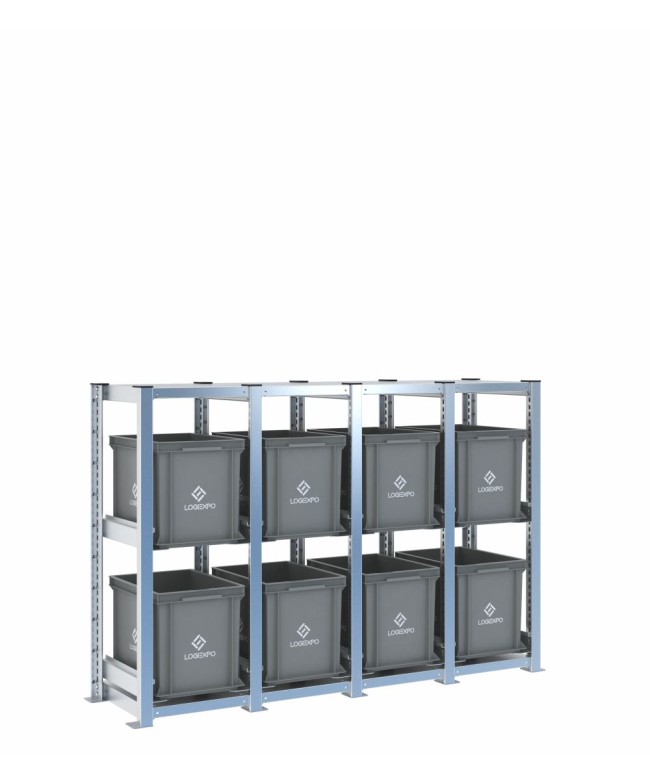

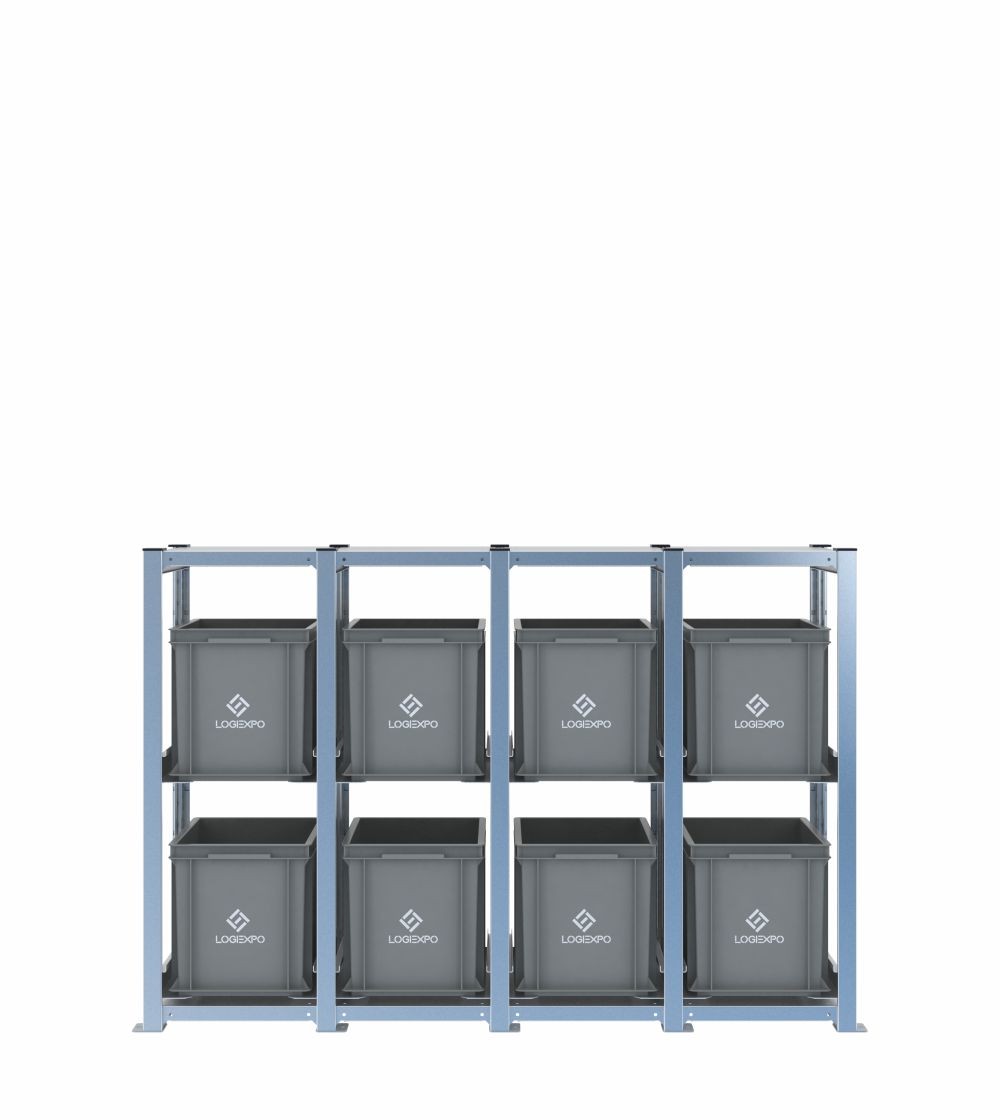

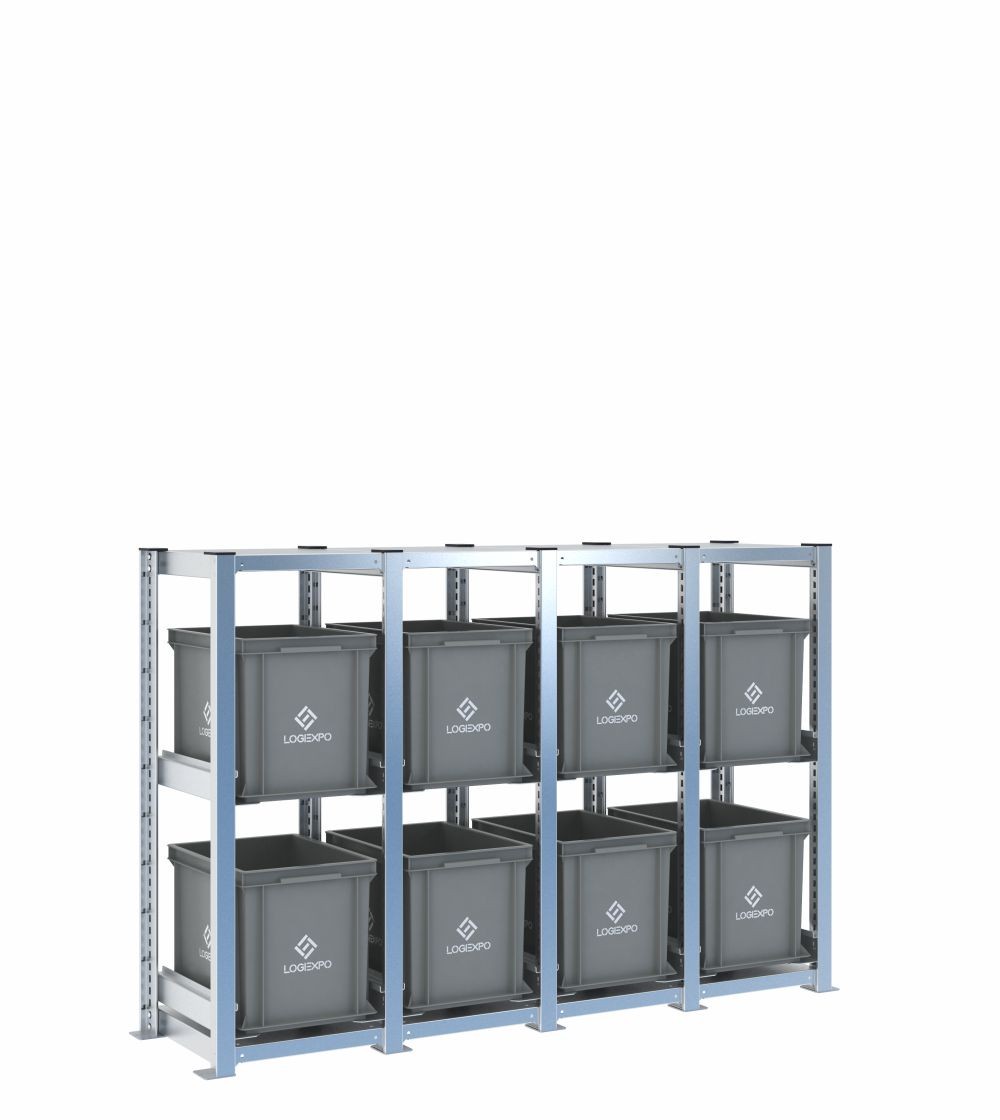

Questa configurazione comprende 8 Contenitori Euro 400x300x320h distribuiti su quattro campate H1000, con 2 livelli per campata.

L'altezza 320 mm privilegia il volume disponibile per singola referenza e riduce il numero di livelli, mantenendo la profondità complessiva a 421 mm.

Due livelli per campata per massimizzare il volume verticale

La scelta dell'altezza del contenitore va fatta in funzione del volume reale del materiale, della modalità di presa e dell'eventuale presenza di componenti che possono superare il bordo superiore.

Se il materiale sporge, occorre verificare luce verticale, stabilità del contenuto e distanza dal livello superiore.

Ricambi voluminosi distribuiti su quattro campate

L'ingombro complessivo è 1534x421x1009 mm. Il fronte esteso consente di assegnare una campata a famiglie o destinazioni differenti mantenendo poche posizioni ad alto volume.

Le configurazioni a catalogo costituiscono esempi pronti all'uso ma il sistema modulare può essere riconfigurato in funzione del progetto.

Slitte a mensola regolabili a passo 25 mm

Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.

Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.

Struttura H1000 in acciaio zincato con montanti chiusi scatolati

I montanti sono realizzati in profilato chiuso scatolato a sezione T 40x60 mm, ottenuto da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincato secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.

Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.

Nelle versioni H1000 i tappi superiori dei montanti sono compresi.

Portate, fissaggio a pavimento e sicurezza

Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata per campata è 1000 kg: i due limiti sono distinti e devono essere rispettati contemporaneamente.

Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.

Componenti inclusi e accessori opzionali

• struttura H1000 a 4 campate, altezza reale 1009 mm;
• 8 Contenitori Euro 400x300 alti 320 mm;
• 8 coppie di slitte con fermo posteriore e perni anti-sganciamento;
• ripiani strutturali inferiori e superiori;
• piastre predisposte per il fissaggio a pavimento;
• tappi superiori compresi;
• kit anteriore anti-sfilamento opzionale;
• tasselli di ancoraggio non compresi;

Produzione italiana, sistemi di gestione certificati e garanzia

Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.

La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.

Dati tecnici della configurazione

• altezza nominale: H1000;
• altezza reale: 1009 mm;
• larghezza struttura: 1488 mm;
• larghezza comprese le piastre: 1534 mm;
• profondità: 421 mm;
• formato contenitori: 400x300 mm;
• altezza contenitori: 320 mm;
• tipo configurazione: Uniforme;
• numero di campate: 4;
• numero di contenitori: 8;
• livelli: 2 per campata;
• passo di regolazione: 25 mm;
• portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
• portata per campata: 1000 kg;
• montanti: profilato chiuso scatolato a sezione T 40x60 mm, lamiera spessore 12/10;
• materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
• fissaggio a pavimento: piastre predisposte; tasselli non compresi;
• kit anteriore anti-sfilamento: opzionale;
• tappi superiori: compresi;
• produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
• garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;

FAQ sullo scaffale con 8 Contenitori Euro 400x300 320h – H1000, 4 campate

Come scegliere l'altezza dei contenitori in base al materiale da gestire?

Occorre considerare volume, forma, quantità per referenza, modalità di presa ed eventuali sporgenze. Un contenitore più alto è utile quando serve maggiore capacità, ma richiede più spazio verticale.

Come gestire componenti che superano il bordo superiore del contenitore?

Va lasciata sufficiente luce verticale sopra il contenitore e verificata la stabilità del materiale durante inserimento ed estrazione. Se necessario, le slitte possono essere riposizionate a passo 25 mm.

Le configurazioni a catalogo da 1, 2, 3 e 4 campate sono definitive?

No. Sono configurazioni pronte e dimensionate per facilitare la scelta, ma la struttura è modulare componibile e può essere adattata o ampliata in funzione del layout.
