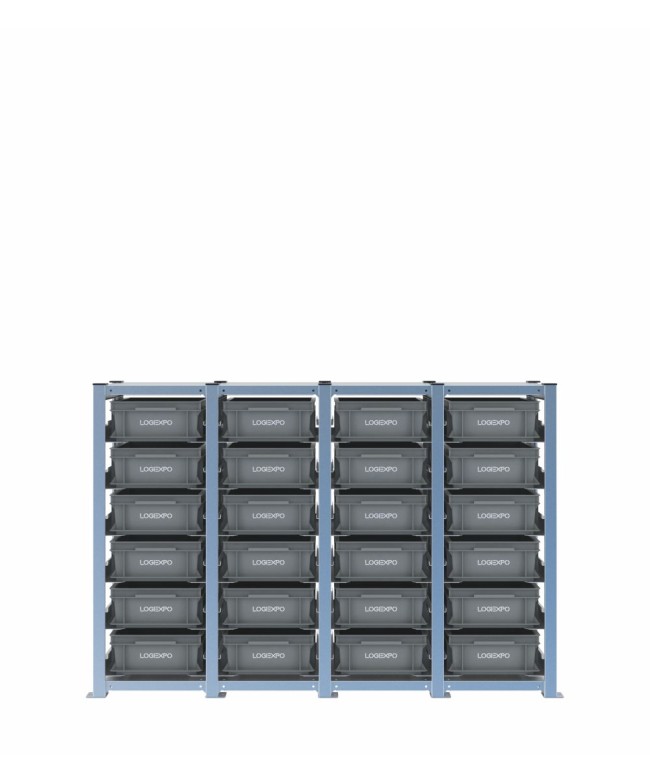

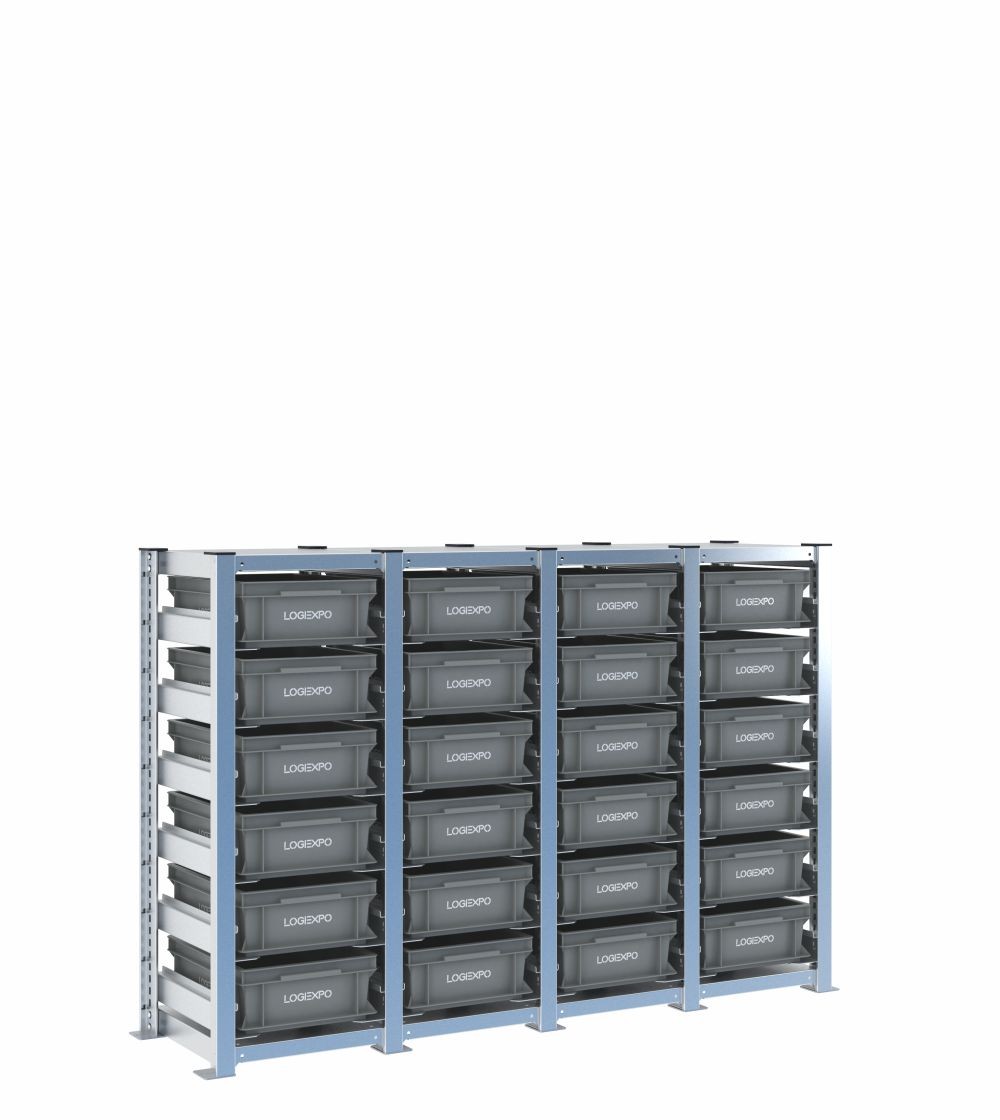

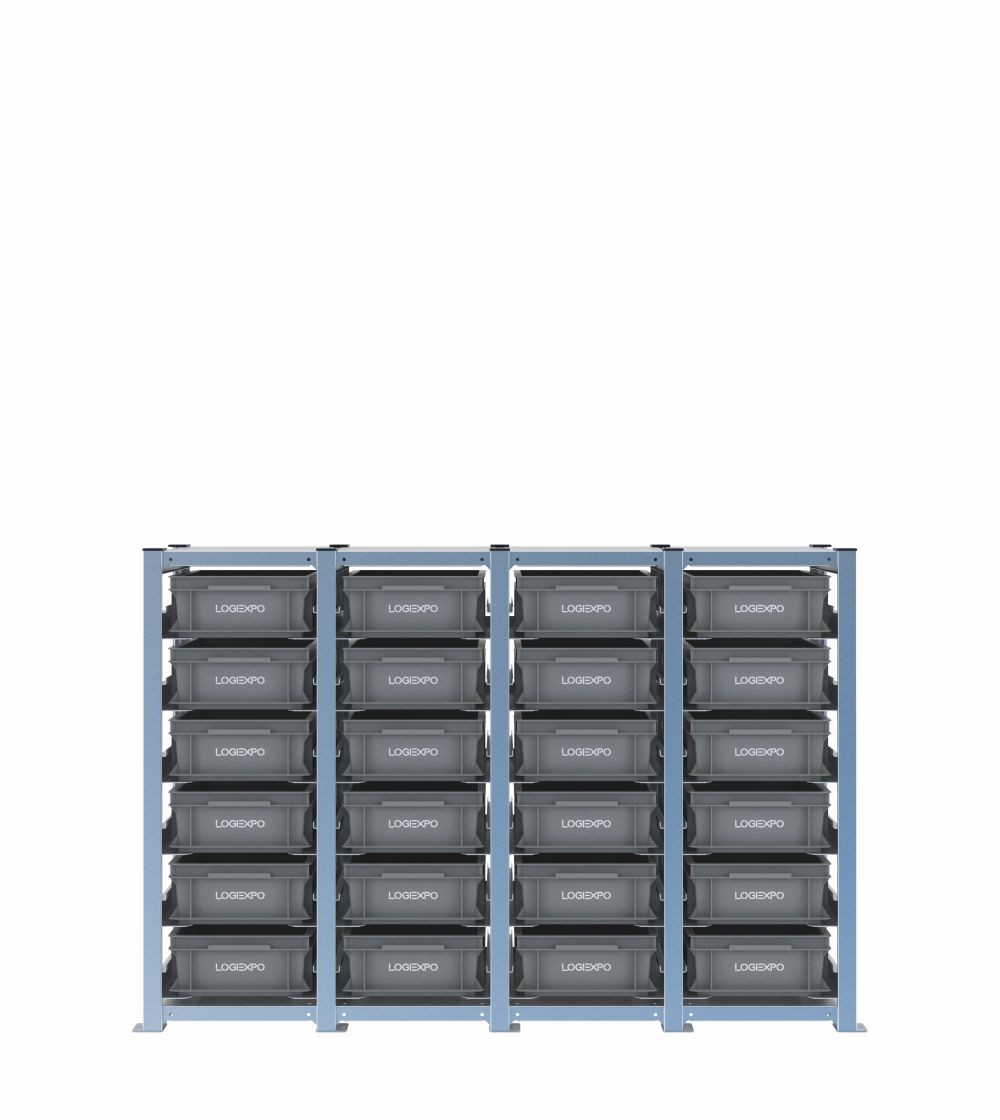

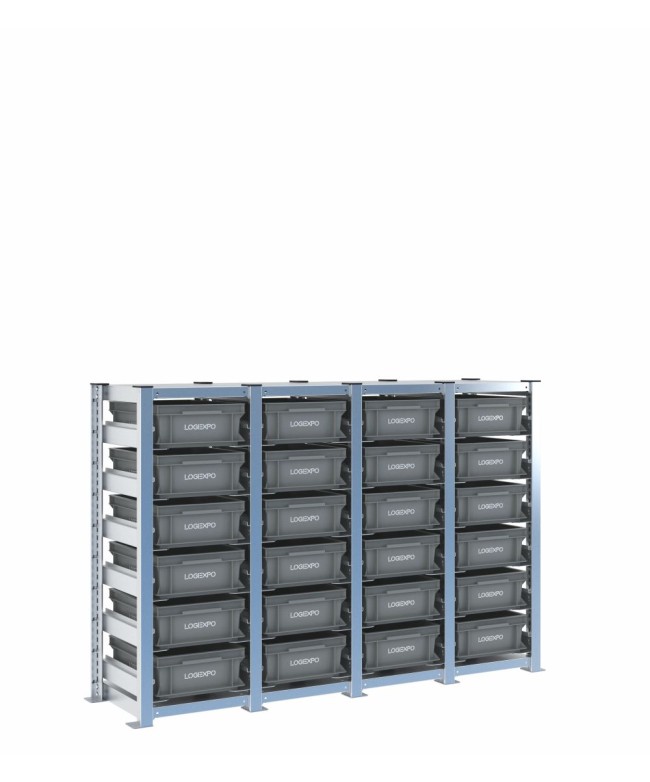

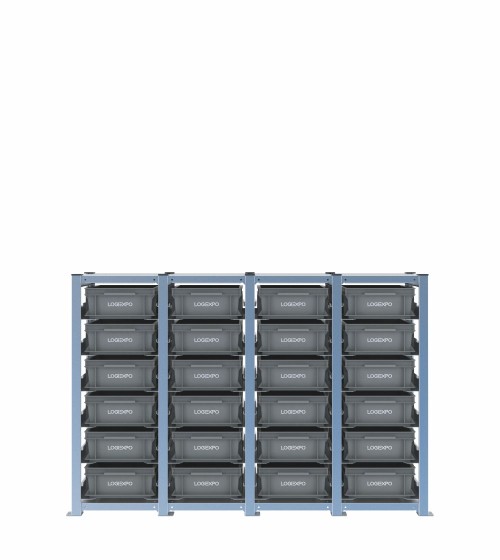

Scaffale con 24 contenitori Euro 400x300x130h – H1000, 4 campate

Scaffale H1000 con 24 contenitori Euro 400x300x130h per scorte operative

Questa configurazione comprende 24 Contenitori Euro 400x300x130h distribuiti su quattro campate H1000, con 6 livelli per campata. La capacità organizzativa è pensata per scorte operative, consumabili, piccoli ricambi e materiali destinati a rifornimenti regolari.

L'altezza 130 mm offre più volume rispetto alle cassette ribassate da 100 mm senza aumentare eccessivamente la profondità di prelievo, mentre le quattro campate consentono di separare gruppi omogenei lungo un fronte unico.

Quattro campate per suddividere reparti, famiglie o flussi di rifornimento

Le 24 posizioni possono essere ripartite per linea, macchina, famiglia di materiali o destinazione. La ripetizione di sei livelli per campata facilita una codifica regolare e rende immediatamente riconoscibile la struttura del fronte.

L'ingombro totale di 1534 mm comprende le piastre di base; la struttura metallica misura 1488 mm. Questa differenza va considerata quando lo scaffale viene inserito tra banchi, passaggi o attrezzature già presenti.

Scorte di linea e supermarket di produzione a quota H1000

La configurazione è adatta a zone di rifornimento in cui il materiale deve rimanere vicino al processo senza sviluppare una parete H2000. I contenitori possono essere dedicati a quantità standard, lotti o kit di consumo e rimossi singolarmente quando devono seguire il flusso interno.

La struttura a quattro campate offre inoltre margine per evoluzioni del layout: il sistema è modulare e può essere riconfigurato o separato in gruppi autonomi con i componenti necessari e una nuova verifica degli ancoraggi.

Slitte a mensola regolabili a passo 25 mm

Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.

Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.

Struttura H1000 in acciaio zincato con montanti chiusi scatolati

I montanti sono realizzati con profilati chiusi scatolati a sezione T 40x60 mm, ottenuti da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincati secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.

Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.

Nelle versioni H1000 i tappi superiori dei montanti sono compresi.

Portate e fissaggio a pavimento

Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata verticale è 1000 kg per campata: i due limiti sono distinti e devono essere rispettati contemporaneamente.

Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.

Componenti inclusi e accessori opzionali

• struttura H1000 a 4 campate, altezza reale 1009 mm;
• 24 contenitori Euro 400x300 alti 130 mm;
• 24 coppie di slitte con fermo posteriore e perni anti-sganciamento;
• ripiani strutturali inferiori e superiori;
• piastre predisposte per il fissaggio a pavimento;
• tappi superiori compresi;
• kit anteriore anti-sfilamento opzionale;
• tasselli di ancoraggio non compresi;

Produzione italiana, sistemi di gestione certificati e garanzia

Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.

La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.

Dati tecnici della configurazione

• altezza nominale: H1000;
• altezza reale: 1009 mm;
• larghezza struttura: 1488 mm;
• larghezza comprese le piastre: 1534 mm;
• profondità: 421 mm;
• formato contenitori: 400x300 mm;
• altezza contenitori: 130 mm;
• tipo configurazione: Uniforme;
• numero di campate: 4;
• numero di contenitori: 24;
• livelli: 6 per campata;
• passo di regolazione: 25 mm;
• portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
• portata verticale per campata: 1000 kg;
• montanti: profilati chiusi scatolati a sezione T 40x60 mm, lamiera spessore 12/10;
• materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
• fissaggio a pavimento: piastre predisposte; tasselli non compresi;
• kit anteriore anti-sfilamento: opzionale;
• tappi superiori: compresi;
• produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
• garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;

FAQ sullo scaffale con 24 contenitori Euro 400x300x130h – H1000, 4 campate

Una struttura a quattro campate può essere suddivisa in gruppi autonomi in un secondo momento?

Sì. La separazione è tecnicamente possibile ricreando i terminali strutturali mancanti con i montanti e le relative piastre di base. Il numero dei componenti aggiuntivi dipende dal punto di separazione e il nuovo assetto richiede la verifica del fissaggio a pavimento.

I ripiani superiori delle versioni H1000 possono essere utilizzati come superfici di appoggio?

Sì, la quota H1000 rende accessibili le superfici superiori chiuse e lisce. Possono essere utilizzate come appoggio compatibilmente con il materiale e con le condizioni d'uso, ma non vanno considerate automaticamente un banco di lavoro ma una superficie d'appoggio di servizio.

La configurazione può supportare circuiti di contenitori a rendere con fornitori o terzisti?

Può essere utilizzata come punto ordinato di gestione temporanea per contenitori pieni in uscita, contenitori rientrati o unità in attesa del ciclo successivo. Identificazione, pulizia, tracciabilità e condizioni di trasporto restano però definite dal processo logistico aziendale.
