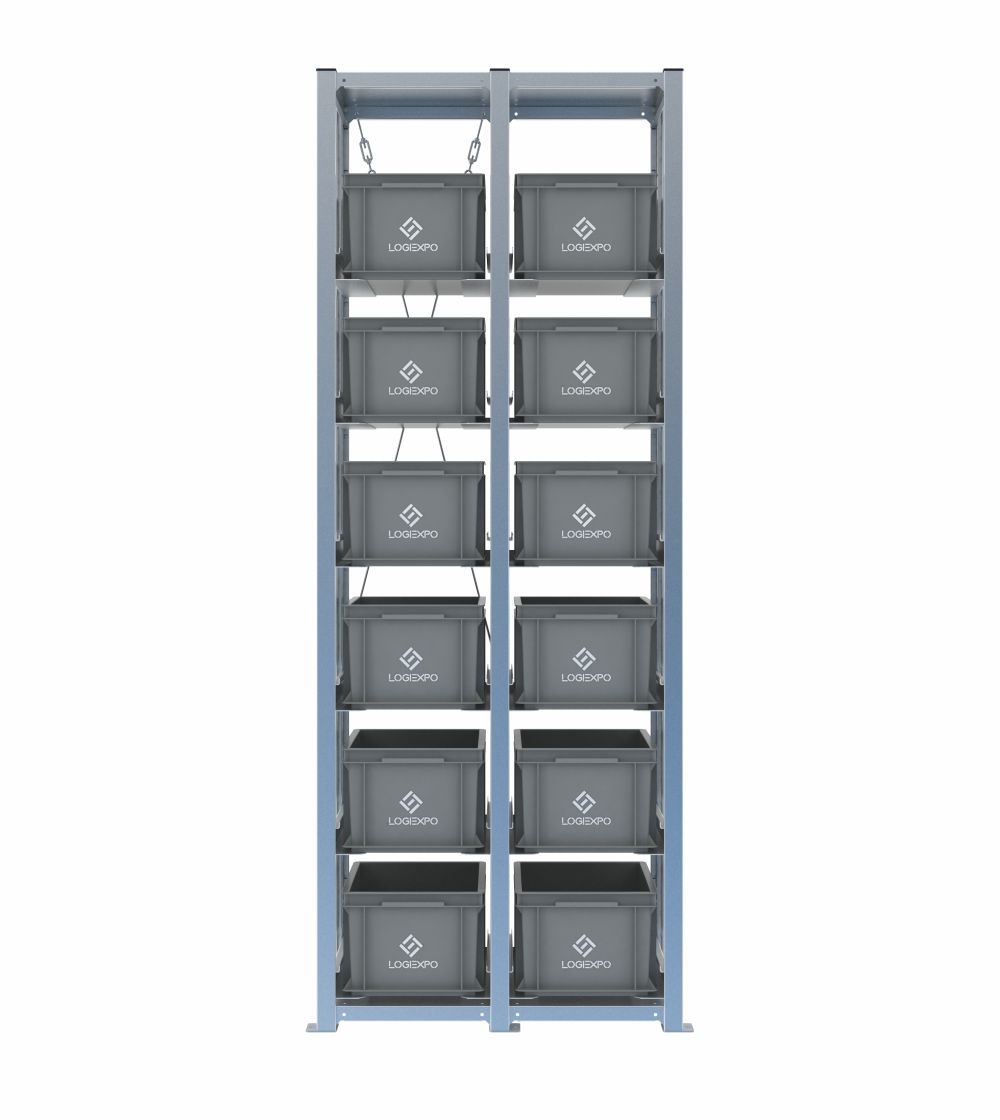

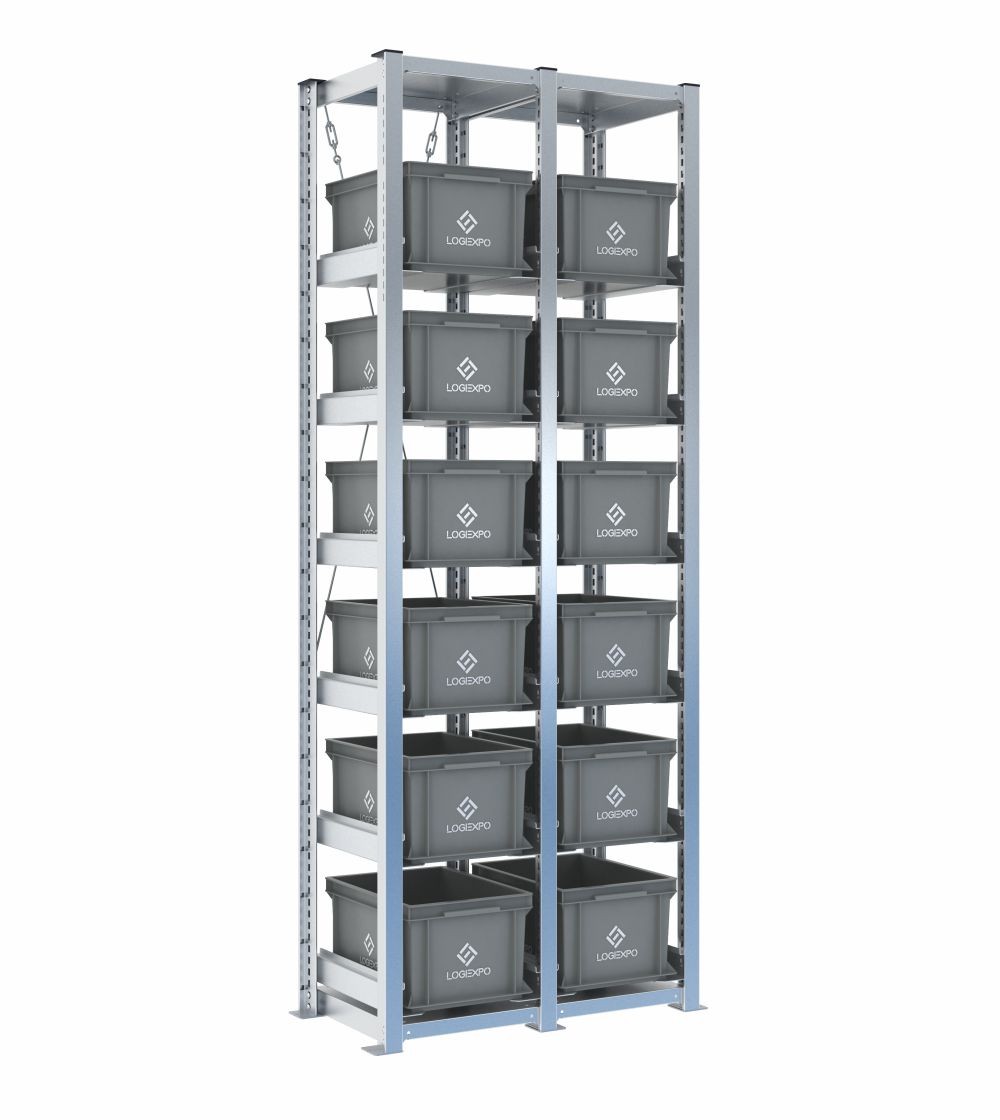

Scaffale con 12 contenitori Euro 400x300x220h – H2000, 2 campate

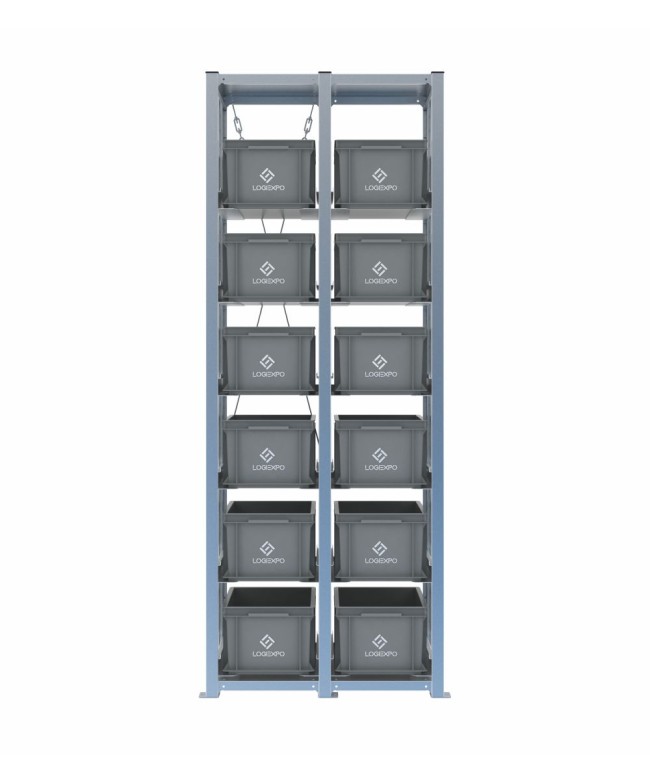

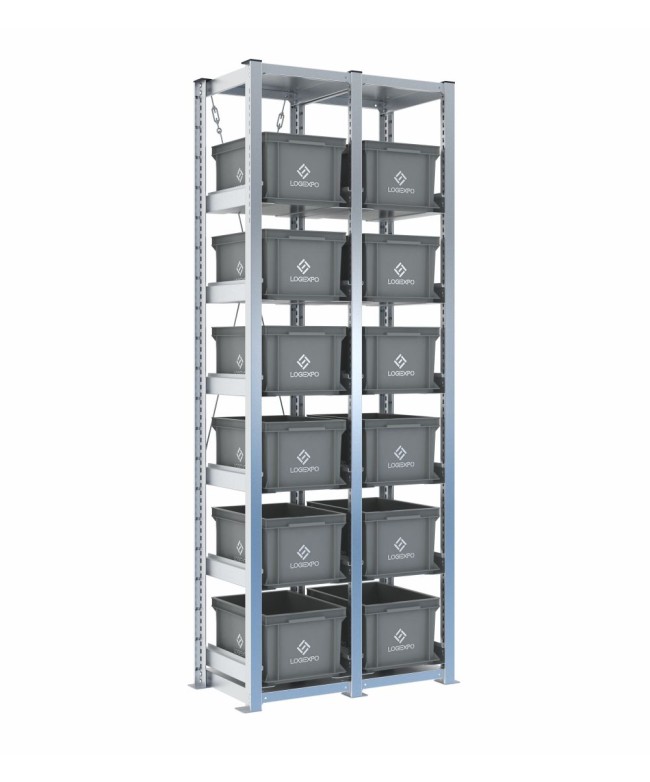

Scaffale H2000 a 2 campate con 12 contenitori Euro 400x300x220h e maggiore luce verticale

Questa configurazione comprende 12 contenitori Euro 400x300x220h distribuiti su due campate, con sei livelli per campata. La scelta di sei livelli lascia più spazio verticale sopra ogni contenitore rispetto alla configurazione da sette livelli.

Il maggiore distanziamento facilita il deposito e il prelievo di ricambi voluminosi e consente di gestire componenti che, se compatibili con stabilità e portata, possono superare il bordo laterale del contenitore.

Sei livelli per campata: più spazio operativo tra le cassette

La configurazione sacrifica due posizioni complessive rispetto alla variante 7+7 per aumentare la luce verticale. Questo può ridurre interferenze con componenti sporgenti e offrire più spazio alla mano durante prelievo e reinserimento.

È quindi indicata quando l'accessibilità al contenuto è più importante della massima densità di stoccaggio.

Due campate per ricambi voluminosi organizzati in gruppi

L'ingombro complessivo è 810x421x2003 mm, comprese le piastre. Le due campate possono essere dedicate a famiglie di ricambi, reparti o classi di materiale mantenendo lo stesso schema di sei livelli.

Il formato 400x300 contiene la profondità a 421 mm e consente di sfruttare l'altezza H2000 senza ampliare eccessivamente il fronte.

Slitte a mensola regolabili a passo 25 mm

Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.

Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.

Struttura H2000 in acciaio zincato con montanti chiusi scatolati

I montanti sono realizzati con profilati chiusi scatolati a sezione T 40x60 mm, ottenuti da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincati secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.

Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.

Le versioni H2000 prevedono crociere posteriori per la stabilizzazione della struttura; i tappi superiori dei montanti sono disponibili su richiesta.

Portate e fissaggio a pavimento

Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata verticale è 1000 kg per campata: i due limiti sono distinti e devono essere rispettati contemporaneamente.

Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.

Componenti inclusi e accessori opzionali

• struttura H2000 a 2 campate, altezza reale 2003 mm;
• 12 contenitori Euro 400x300 alti 220 mm;
• 12 coppie di slitte con fermo posteriore e perni anti-sganciamento;
• ripiani strutturali inferiori e superiori;
• crociere posteriori previste per H2000;
• piastre predisposte per il fissaggio a pavimento;
• tappi superiori disponibili su richiesta;
• kit anteriore anti-sfilamento opzionale;
• tasselli di ancoraggio non compresi.

Produzione italiana, sistemi di gestione certificati e garanzia

Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.

La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.

Dati tecnici della configurazione

• altezza nominale: H2000;
• altezza reale: 2003 mm;
• larghezza struttura: 764 mm;
• larghezza comprese le piastre: 810 mm;
• profondità: 421 mm;
• formato contenitori: 400x300 mm;
• altezza contenitori: 220 mm;
• tipo configurazione: Uniforme;
• numero di campate: 2;
• numero di contenitori: 12;
• livelli: 6 per campata;
• passo di regolazione: 25 mm;
• portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
• portata verticale per campata: 1000 kg;
• montanti: profilati chiusi scatolati a sezione T 40x60 mm, lamiera spessore 12/10;
• materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
• fissaggio a pavimento: piastre predisposte; tasselli non compresi;
• kit anteriore anti-sfilamento: opzionale;
• crociere posteriori: previste per H2000;
• tappi superiori: disponibili su richiesta;
• produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
• garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura.

FAQ sullo scaffale con 12 contenitori Euro 400x300x220h – H2000, 2 campate

Qual è la differenza pratica tra questa versione a 6 livelli per campata e la variante a 7 livelli?

La versione a 6 livelli offre maggiore luce verticale sopra ciascun contenitore, facilitando deposito e prelievo e permettendo di gestire materiali che possono emergere dal bordo. La variante a 7 livelli aumenta invece la densità, portando il totale da 12 a 14 contenitori sulle due campate.

Come vanno gestiti componenti che superano il bordo superiore del contenitore?

Occorre verificare che rimangano stabili, non interferiscano con il livello superiore e possano essere prelevati senza urti o incastri. La configurazione a sei livelli offre più luce verticale proprio per facilitare questi casi; se serve ulteriore spazio, le slitte possono essere riposizionate.

Quali dati servono per scegliere correttamente gli ancoraggi a pavimento?

Servono almeno materiale e spessore del pavimento o del supporto, condizioni della superficie e presenza di eventuali vincoli impiantistici. Le piastre sono predisposte per il fissaggio, ma il tipo di tassello deve essere scelto in funzione del sito reale.
