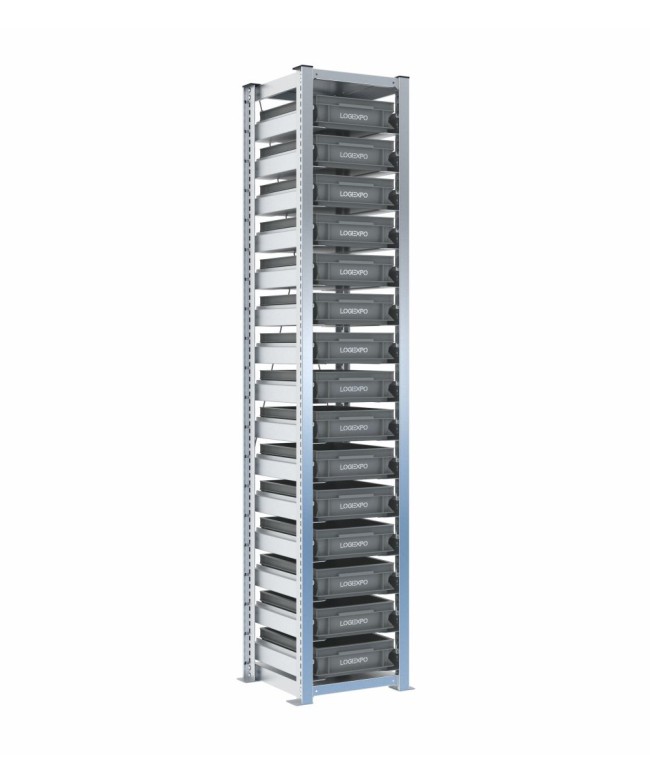

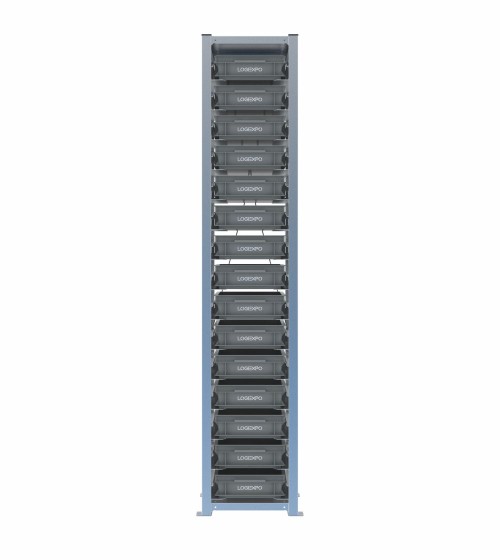

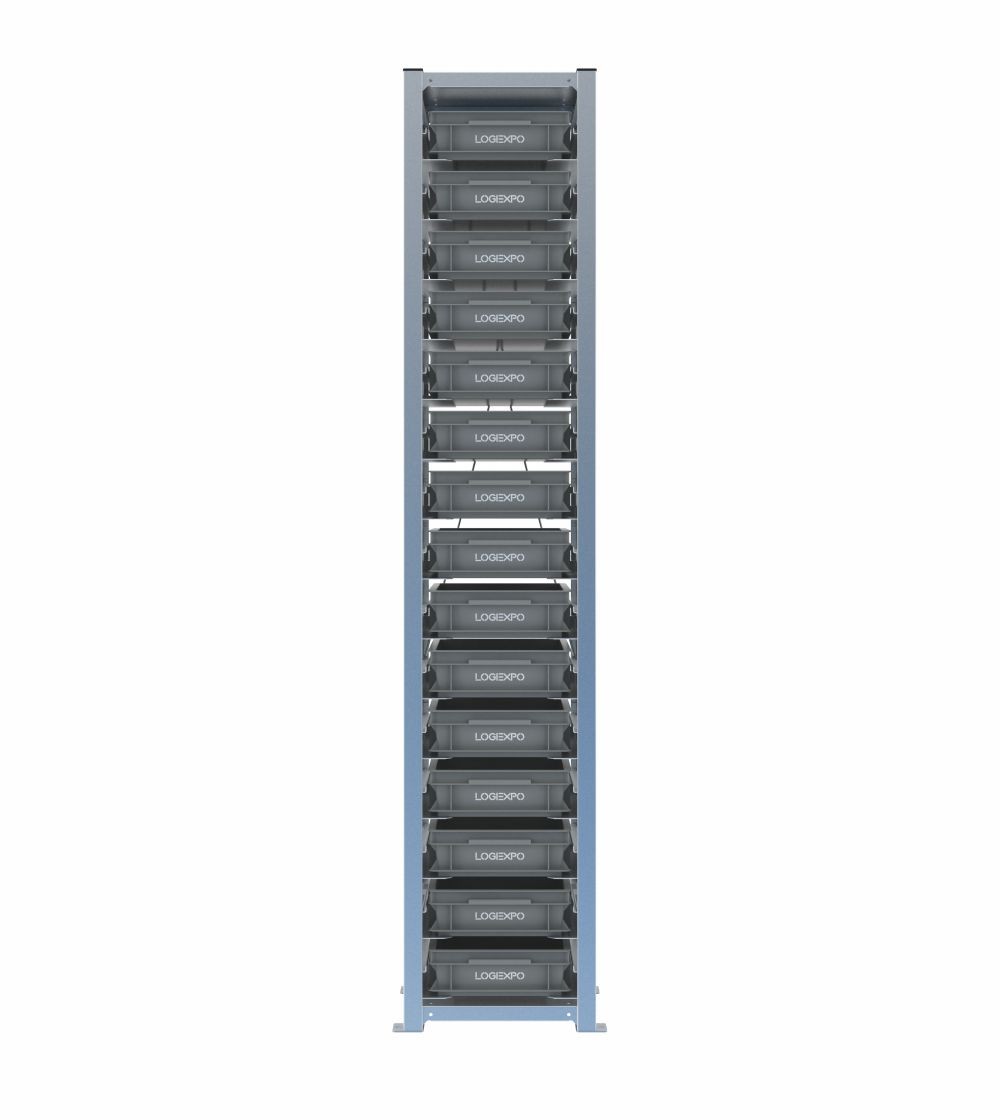

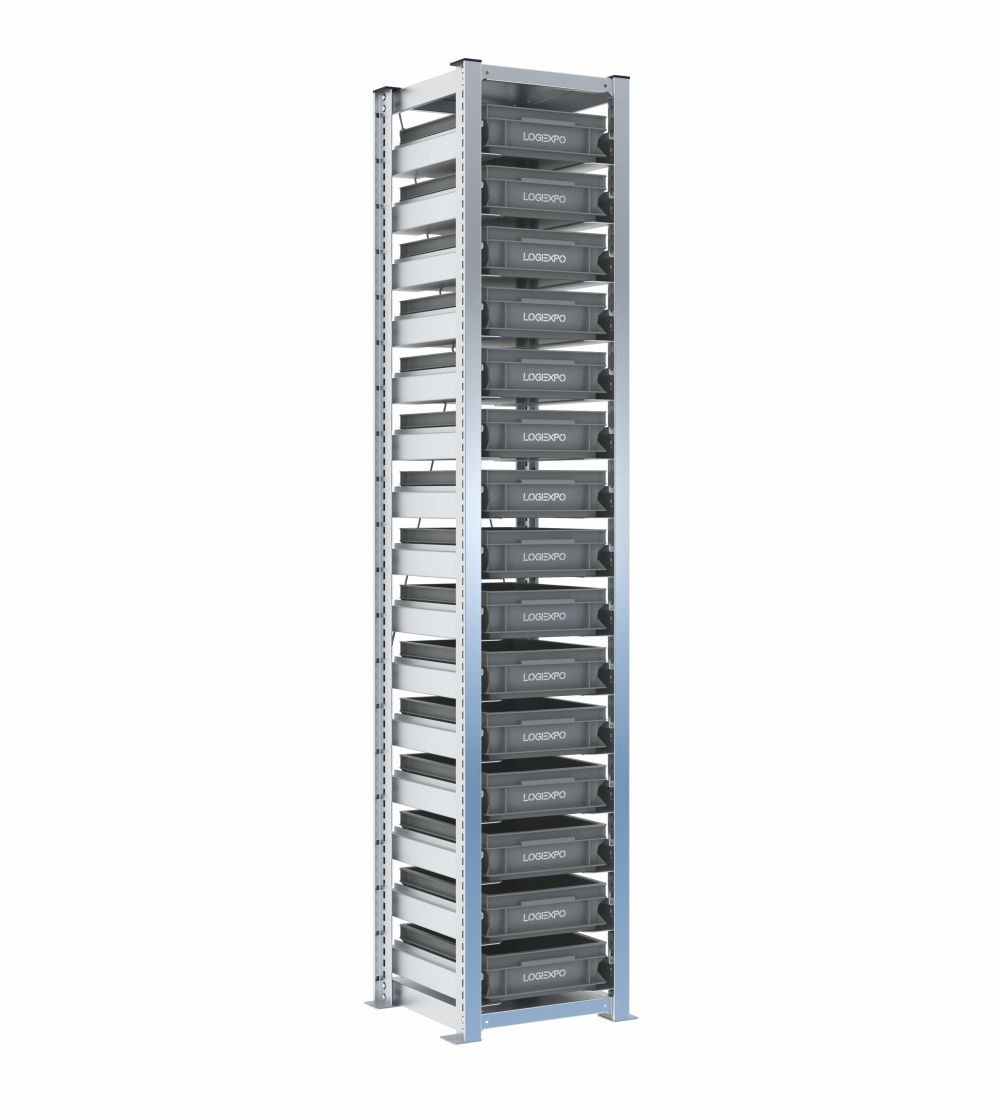

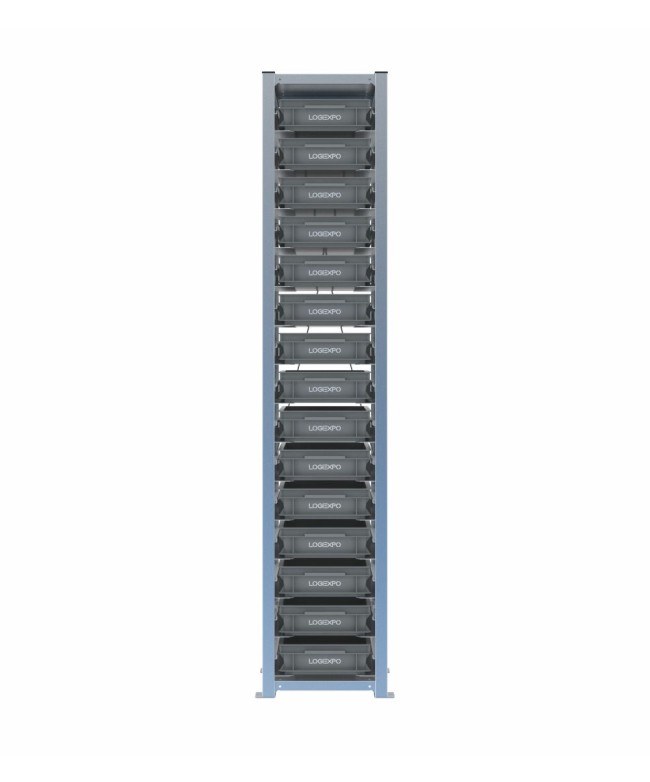

Scaffale con 15 contenitori Euro 400x300x100h – H2000, 1 campata

Scaffale H2000 con 15 contenitori Euro 400x300 da 100 mm per alta densità di codici

Questa configurazione dispone 15 contenitori Euro 400x300x100h su quindici livelli in una campata alta 2003 mm. Il formato compatto consente di concentrare molte referenze mantenendo un ingombro complessivo ridotto in larghezza e profondità.

È una soluzione adatta a minuterie, ricambi compatti, consumabili, piccoli gruppi e materiali a basso sviluppo verticale che devono restare separati e accessibili singolarmente.

Quindici posizioni in un fronte largo 448 mm

L'ingombro complessivo è 448x421x2003 mm, comprese le piastre; la struttura misura 402 mm in larghezza. La profondità di 421 mm è quella della famiglia dedicata ai contenitori Euro 400x300.

La combinazione tra quindici livelli e fronte stretto è indicata quando la priorità è aumentare il numero di codici disponibili in un'area limitata senza ricorrere a contenitori sovrapposti.

Organizzazione verticale delle referenze

Con un numero elevato di posizioni, l'assegnazione dei livelli incide sull'efficienza del prelievo. I materiali più frequenti vanno collocati alle quote più comode per l'operatore; quelli leggeri o meno utilizzati possono essere destinati ai livelli superiori.

La struttura non impone una sequenza definitiva: le quote possono essere adeguate nel tempo quando cambiano dimensioni o priorità delle referenze.

Slitte a mensola regolabili a passo 25 mm

Le slitte sono realizzate in lamiera 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di adattare la quota dei livelli alle dimensioni dei contenitori e allo spazio necessario per la presa.

Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.

Struttura H2000 in acciaio zincato con crociere posteriori

I montanti realizzati in tubolari scatolati chiusi con particolare sezione a T di 40x60 mm sono realizzati in lamiera 12/10 e collegati dal ripiano strutturale inferiore e da quello superiore, anch'essi in lamiera 12/10. Ogni ripiano è fissato con otto collegamenti meccanici. Le versioni H2000 prevedono crociere posteriori per la stabilizzazione della struttura.

L'acciaio DX51D+Z140MA è zincato secondo UNI EN 10346. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento; i tappi superiori dei montanti sono disponibili su richiesta.

Portate e fissaggio a pavimento

Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata verticale è 1000 kg per campata: i due limiti sono distinti e devono essere rispettati contemporaneamente.

Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.

Componenti inclusi e accessori opzionali

• struttura H2000 a 1 campata, altezza reale 2003 mm;
• 15 contenitori Euro 400x300 alti 100 mm;
• 15 coppie di slitte con fermo posteriore e perni anti-sganciamento;
• ripiano strutturale inferiore e ripiano superiore;
• crociere posteriori previste per H2000;
• piastre predisposte per il fissaggio a pavimento;
• kit anteriore anti-sfilamento opzionale;
• tappi superiori disponibili su richiesta;
• tasselli di ancoraggio non compresi.

Produzione italiana, sistemi di gestione certificati e garanzia

Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.

La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.

Dati tecnici della configurazione

• altezza nominale: H2000;
• altezza reale: 2003 mm;
• larghezza struttura: 402 mm;
• larghezza comprese le piastre: 448 mm;
• profondità: 421 mm;
• formato contenitori: 400x300 mm;
• altezza contenitori: 100 mm;
• tipo configurazione: Uniforme;
• numero di campate: 1;
• numero di contenitori: 15;
• livelli: 15;
• passo di regolazione: 25 mm;
• portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
• portata verticale per campata: 1000 kg;
• materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
• fissaggio a pavimento: piastre predisposte; tasselli non compresi;
• kit anteriore anti-sfilamento: opzionale;
• crociere posteriori: previste per H2000;
• tappi superiori: disponibili su richiesta;
• produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
• garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura.

FAQ sullo scaffale con 15 contenitori Euro 400x300x100h – H2000, 1 campata

Che cosa cambia rispetto a uno scaffale H2000 con 15 contenitori 600x400x100h?

Il numero di livelli rimane 15, ma cambia l’ingombro e la superficie utile della cassetta. Questa versione 400x300 misura 448x421 mm in pianta comprese le piastre, mentre la corrispondente 600x400 misura 548x621 mm. Il 400x300 è quindi più compatto; il 600x400 è preferibile quando kit o componenti richiedono maggiore superficie.

La modularità del formato Euro resta utile quando i contenitori vengono tolti dallo scaffale?

Sì. Il formato 400x300 appartiene alla logica modulare Euro e può essere integrato in flussi nei quali le cassette vengono prelevate, movimentate e successivamente ricollocate. La compatibilità con pallet, carrelli o altri supporti deve comunque essere verificata sul sistema logistico effettivamente utilizzato.

A cosa servono i perni anti-sganciamento presenti sulle slitte?

Completano il corretto innesto della slitta sul montante e devono essere inseriti dopo aver definito la posizione del livello, prima dell’utilizzo dello scaffale con i contenitori. Sono distinti dal fermo posteriore della cassetta e dal kit anteriore anti-sfilamento, che rimane opzionale.
