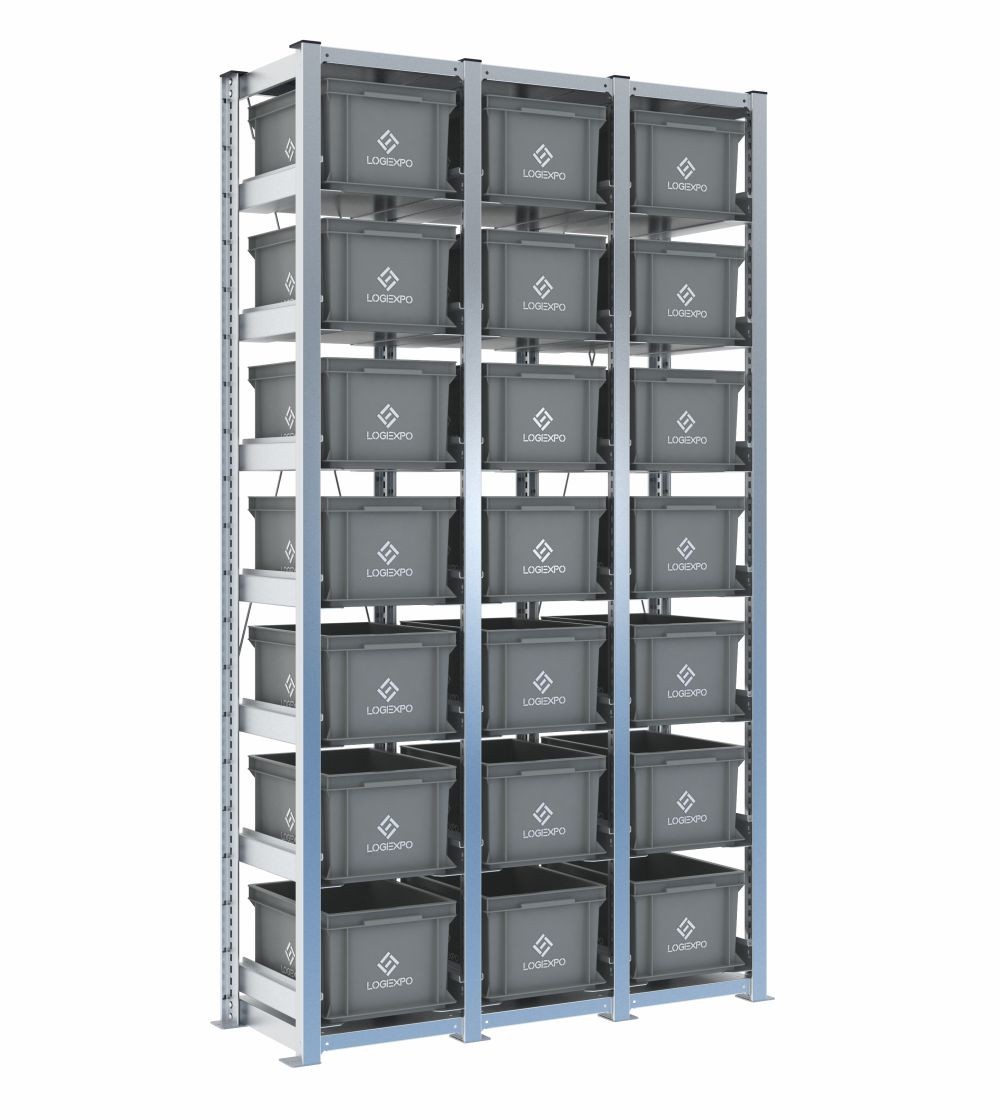

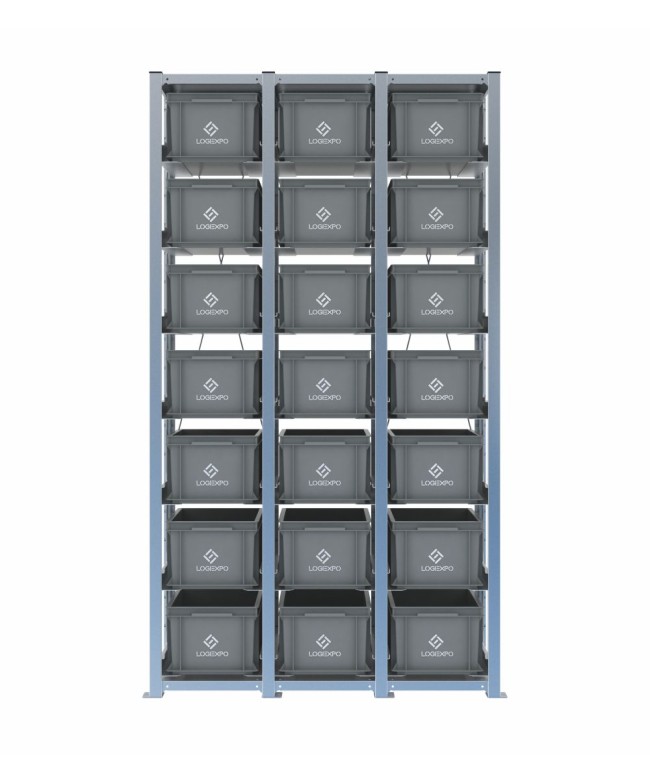

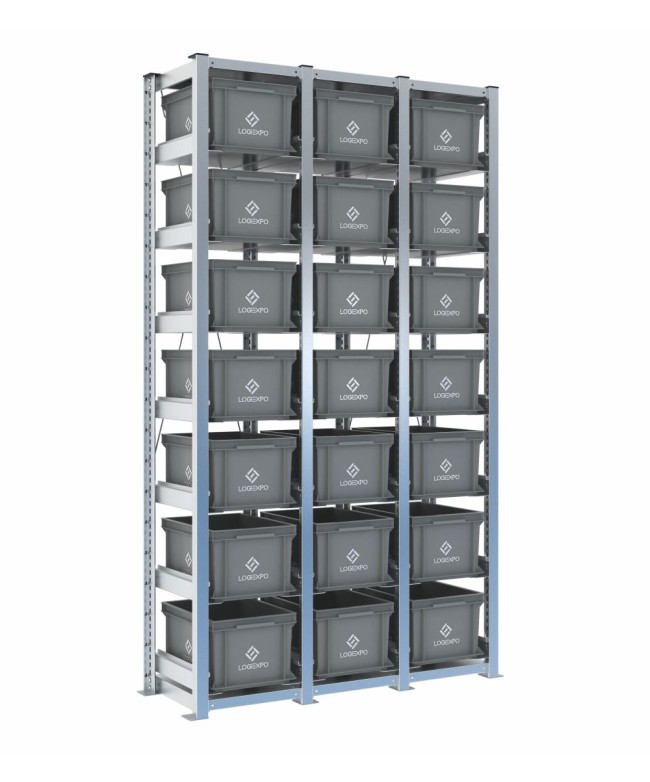

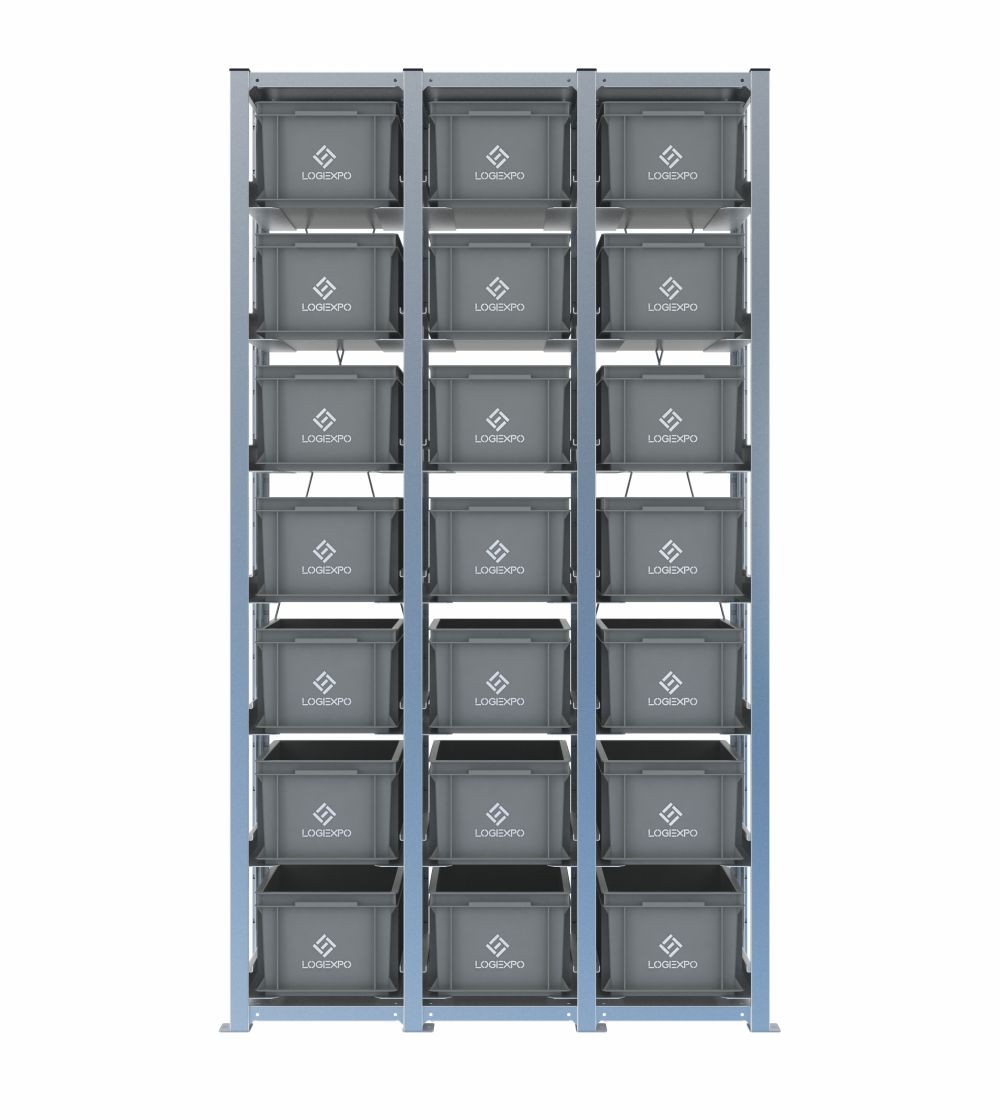

Scaffale con 21 contenitori Euro 400x300x220h – H2000, 3 campate

Scaffale H2000 con 21 contenitori Euro 400x300x220h e 7 livelli per campata

Questa configurazione comprende 21 Contenitori Euro 400x300x220h distribuiti su tre campate H2000, con 7 livelli per campata.

La disposizione è orientata alla maggiore densità di stoccaggio rispetto alle versioni a 6 livelli, mantenendo la profondità contenuta del formato 400x300.

Sette livelli per campata per aumentare il numero di posizioni

Le tre campate offrono ventuno posizioni indipendenti. Se serve più spazio verticale per componenti sporgenti, la configurazione può essere alleggerita riducendo il numero di livelli.

Le versioni H2000 prevedono crociere posteriori e piastre predisposte per il fissaggio a pavimento.

Ricambi voluminosi con priorità alla densità verticale

L'ingombro complessivo è 1172x421x2003 mm. La configurazione è adatta a pareti e corsie dove occorre sfruttare l'altezza senza aumentare la profondità.

L'eventuale protezione con coperchio va valutata sul modello reale, senza attribuire al coperchio caratteristiche di tenuta non documentate.

Slitte a mensola regolabili a passo 25 mm

Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.

Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.

Struttura H2000 in acciaio zincato con montanti chiusi scatolati

I montanti sono realizzati in profilato chiuso scatolato a sezione T 40x60 mm, ottenuto da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincato secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.

Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.

Le versioni H2000 prevedono crociere posteriori per la stabilizzazione della struttura; i tappi superiori dei montanti sono disponibili su richiesta.

Portate, fissaggio a pavimento e sicurezza

Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata per campata è 1000 kg: i due limiti sono distinti e devono essere rispettati contemporaneamente.

Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.

Componenti inclusi e accessori opzionali

• struttura H2000 a 3 campate, altezza reale 2003 mm;
• 21 Contenitori Euro 400x300 alti 220 mm;
• 21 coppie di slitte con fermo posteriore e perni anti-sganciamento;
• ripiani strutturali inferiori e superiori;
• crociere posteriori previste per H2000;
• piastre predisposte per il fissaggio a pavimento;
• tappi superiori disponibili su richiesta;
• kit anteriore anti-sfilamento opzionale;
• tasselli di ancoraggio non compresi;

Produzione italiana, sistemi di gestione certificati e garanzia

Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.

La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.

Dati tecnici della configurazione

• altezza nominale: H2000;
• altezza reale: 2003 mm;
• larghezza struttura: 1126 mm;
• larghezza comprese le piastre: 1172 mm;
• profondità: 421 mm;
• formato contenitori: 400x300 mm;
• altezza contenitori: 220 mm;
• tipo configurazione: Uniforme;
• numero di campate: 3;
• numero di contenitori: 21;
• livelli: 7 per campata;
• passo di regolazione: 25 mm;
• portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
• portata per campata: 1000 kg;
• montanti: profilato chiuso scatolato a sezione T 40x60 mm, lamiera spessore 12/10;
• materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
• fissaggio a pavimento: piastre predisposte; tasselli non compresi;
• kit anteriore anti-sfilamento: opzionale;
• crociere posteriori: previste per H2000;
• tappi superiori: disponibili su richiesta;
• produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
• garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;

FAQ sullo scaffale con 21 Contenitori Euro 400x300 220h – H2000, 3 campate

Qual è la differenza tra 6 e 7 livelli con contenitori alti 220 mm?

Con 6 livelli rimane più luce verticale sopra ogni contenitore; con 7 livelli aumenta la densità di stoccaggio. Questa configurazione adotta il criterio dei 7 livelli.

Un contenitore con coperchio può aiutare a proteggere il contenuto da polvere o luce?

Sì, il coperchio può aumentare la protezione entro i limiti della tipologia di coperchio utilizzato che non va però interpretato come un sistema ermetico.

Come viene collegata la piastra di base al montante?

La piastra viene installata alla base del montante mediante un fissaggio meccanico orizzontale passante nelle asolature del profilo. La piastra è poi predisposta con foro per l'ancoraggio al pavimento con tasselli da scegliere in funzione del supporto.
