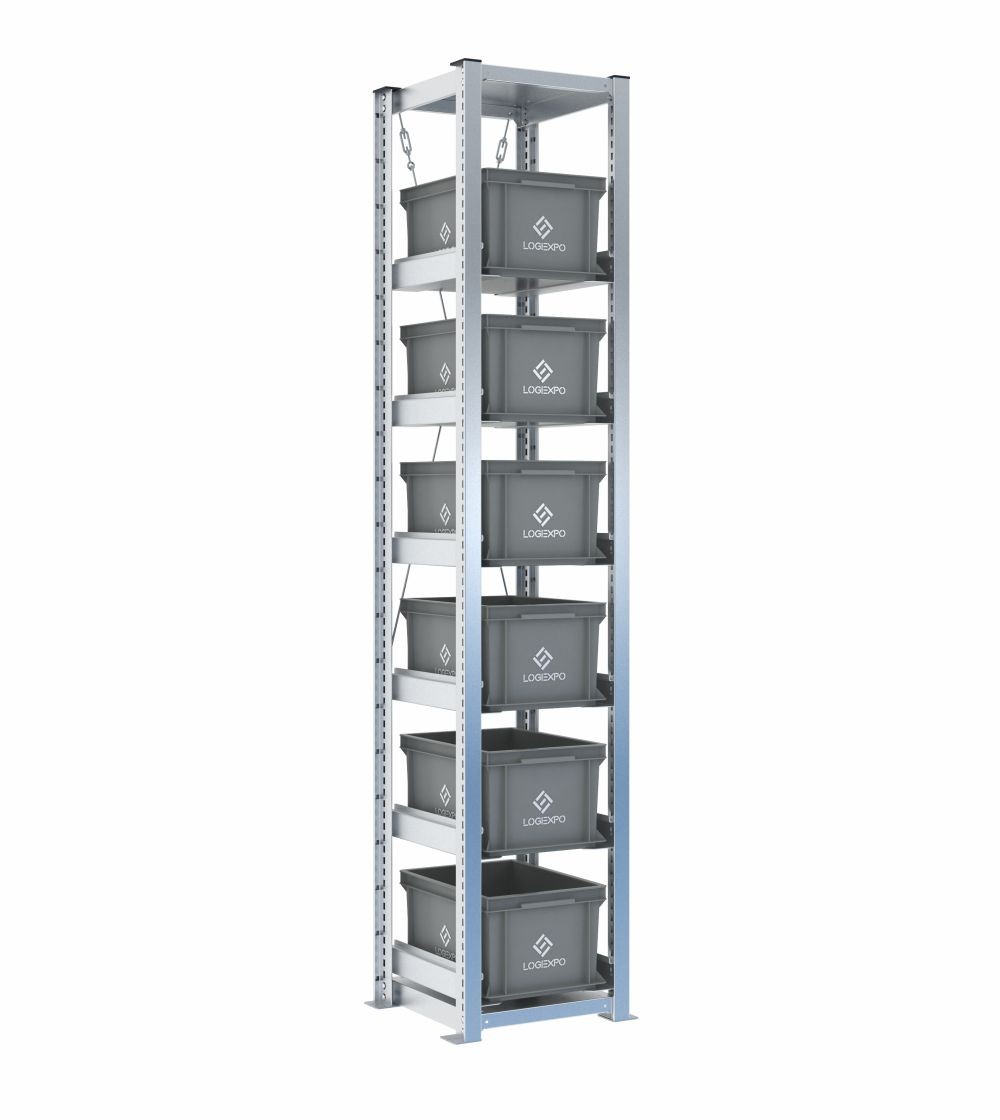

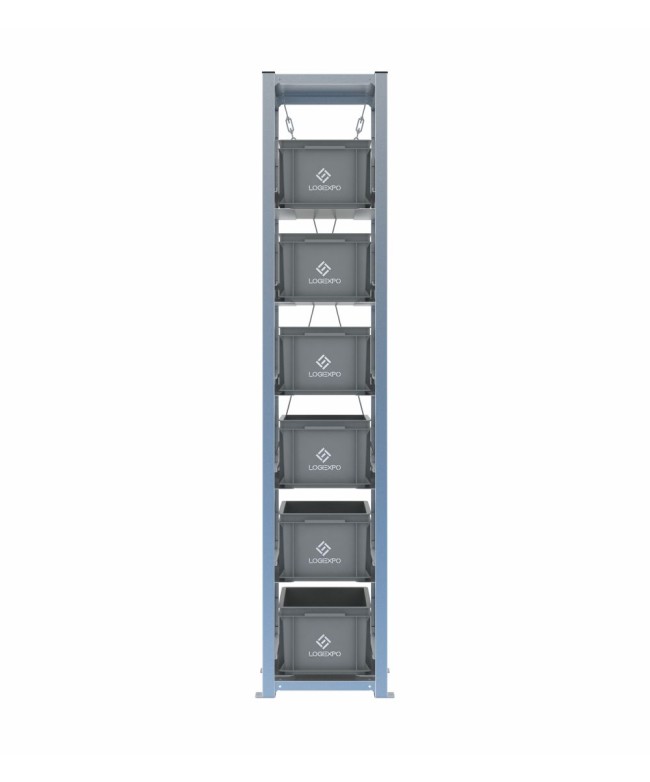

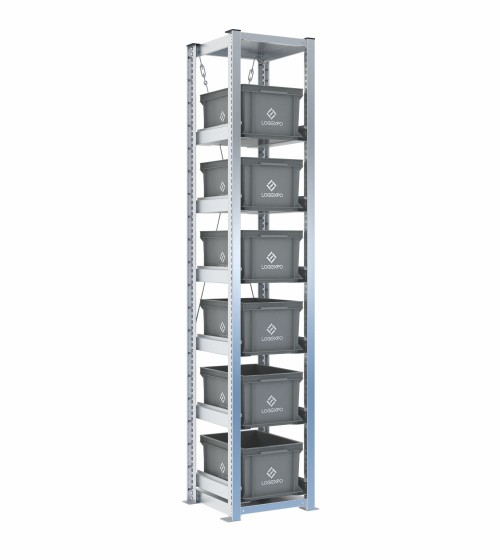

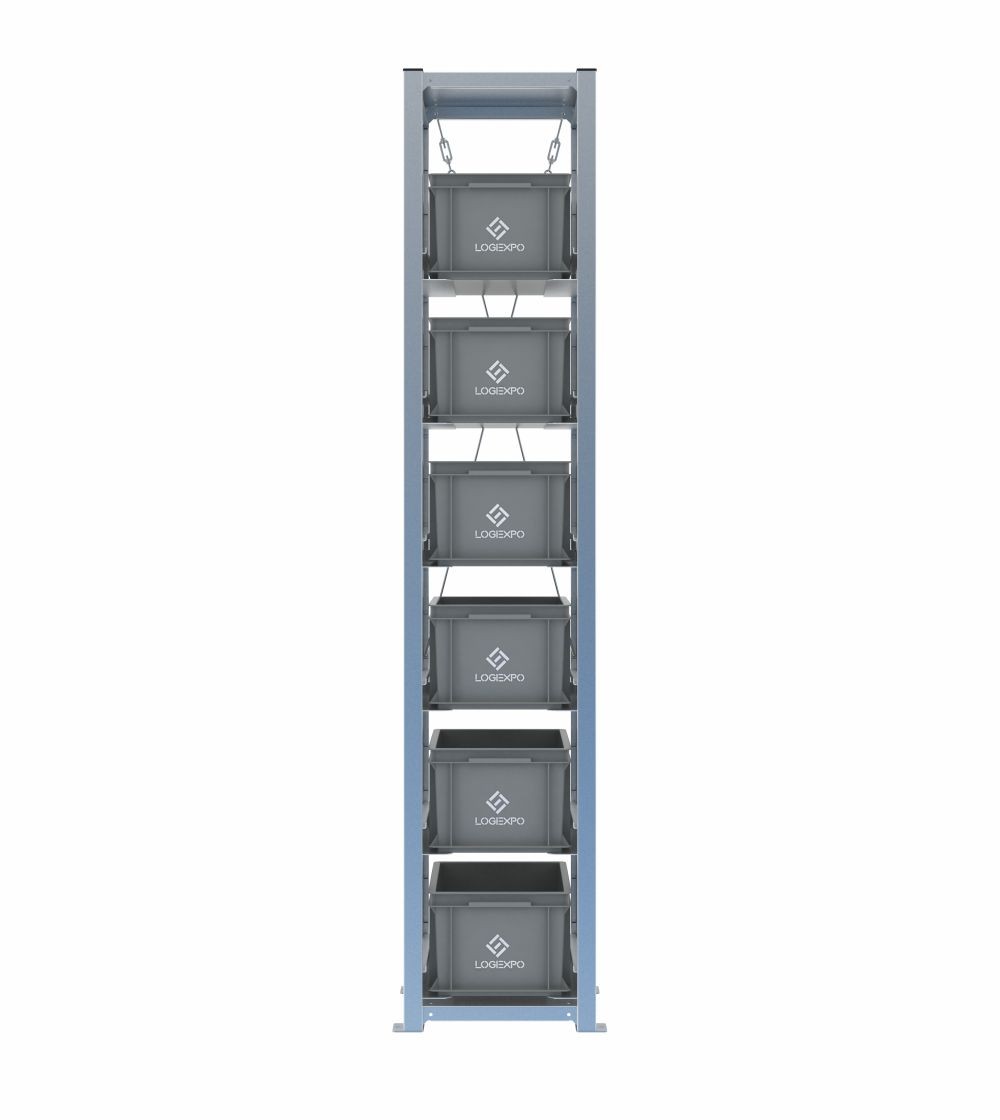

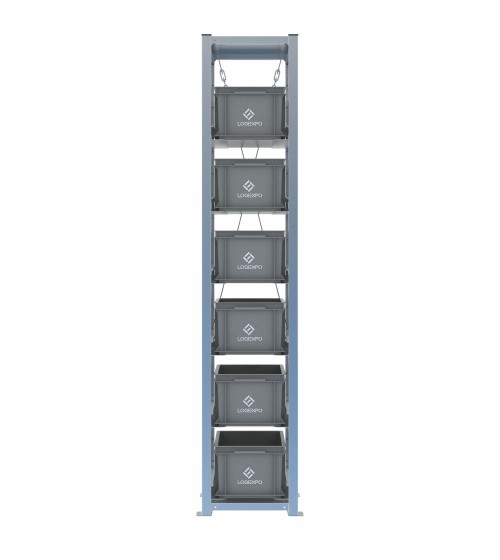

Scaffale con 6 contenitori Euro 400x300x220h – H2000, 1 campata

Scaffale H2000 a 6 livelli per contenitori alti 220 mm con maggiore spazio di accesso

Lo scaffale H2000 ospita 6 contenitori Euro con base 400x300 mm e altezza 220 mm in una singola campata. La configurazione a sei livelli lascia più spazio verticale sopra ogni contenitore rispetto alla variante a sette livelli, facilitando deposito, presa ed estrazione di componenti voluminosi.

È indicata quando il criterio principale non è massimizzare il numero di cassette, ma mantenere maggiore libertà operativa. Il volume libero può risultare utile anche per materiali che superano il bordo laterale del contenitore, purché la disposizione rimanga stabile e non ostacoli l’estrazione.

Campata stretta con sviluppo verticale di 2003 mm

Le dimensioni complessive sono 448x421x2003 mm, comprese le piastre. La struttura è larga 402 mm e concentra sei contenitori alti in un’impronta a pavimento ridotta.

La collocazione deve considerare l’altezza dei livelli superiori, la frequenza di prelievo e l’eventuale necessità di dispositivi idonei per raggiungerli. Le piastre devono essere ancorate al pavimento con sistemi scelti in funzione del supporto.

Sei livelli con maggiore luce verticale

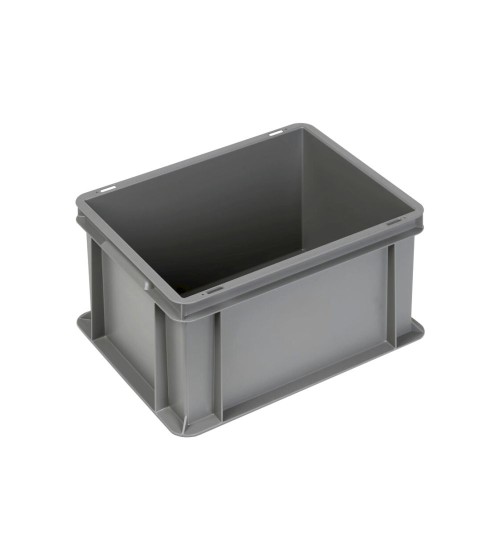

Le sei cassette hanno altezza esterna di 220 mm. Il maggiore distanziamento tra i livelli offre più spazio per inserire le mani, movimentare componenti ingombranti e gestire materiali che richiedono una presa meno vincolata.

La configurazione è meno densa della variante a sette livelli, ma può risultare più funzionale quando le geometrie dei componenti, la frequenza di deposito o la necessità di prelievo rapido rendono importante lo spazio libero sopra la cassetta.

Ricambi voluminosi e componenti con geometrie irregolari

Il modello è adatto a ricambi meccanici, utensili confezionati, gruppi preassemblati, kit di manutenzione e componenti che occupano una quota significativa del volume della cassetta. La base 400x300 mantiene la suddivisione compatta delle referenze.

La scelta tra sei e sette livelli deve partire dall’ingombro reale del materiale e dalla modalità di presa. Per massimizzare il numero di codici nello stesso fronte è più adatta la versione a sette livelli; per migliorare l’accessibilità è preferibile questa configurazione.

Slitte regolabili ed estrazione dei contenitori

Le 6 cassette sono sostenute da altrettante coppie di slitte in lamiera 20/10. Il fissaggio ai montanti asolati rende possibile una regolazione verticale a passo 25 mm, utile per rivedere la composizione mantenendo la base 400x300 mm.

Durante l’estrazione, la geometria laterale mantiene il contenitore guidato. Ogni coppia comprende fermo posteriore e perni anti-sganciamento; il fermo anteriore meccanico può essere aggiunto quando l’analisi d’uso richiede un ulteriore contrasto allo sfilamento.

Struttura in acciaio zincato e stabilità

La struttura verticale è formata da montanti chiusi a T 40x60 mm in spessore 12/10, collegati a basamento e ripiano superiore strutturale. L’acciaio DX51D+Z140MA è zincato secondo UNI EN 10346 e i collegamenti principali sono bullonati.

Sulle versioni H2000 la stabilizzazione posteriore utilizza le crociere previste dal progetto della campata. Le piastre predisposte per il fissaggio definiscono una larghezza complessiva di 448 mm; i tappi sommitali non sono standard.

Portate, fissaggio a pavimento e sicurezza

La portata di ciascuna coppia di slitte è 50 kg, a carico uniformemente distribuito. Ogni campata ammette una portata verticale di 2000 kg; i 1 moduli devono essere verificati rispetto ai carichi realmente assegnati ai livelli.

Le piastre sono predisposte per l’ancoraggio ma gli elementi di fissaggio non sono forniti. Tipologia, diametro e profondità di posa dipendono dalla pavimentazione e devono essere definiti dal responsabile dell’installazione.

Componenti inclusi e accessori opzionali

• struttura H2000 a 1 campata, altezza reale 2003 mm;
• 6 contenitori 400x300x220h su 6 livelli con maggiore spazio libero sopra ogni cassetta;
• 6 coppie di slitte con fermo posteriore e perni anti-sganciamento;
• basamento e ripiano superiore strutturale;
• piastre di base predisposte per il fissaggio a pavimento;
• crociere posteriori previste per la configurazione H2000;
• tappi superiori dei montanti disponibili su richiesta;
• kit anteriore anti-sfilamento disponibile come accessorio opzionale;
• tasselli di ancoraggio non compresi;

Produzione italiana, sistemi di gestione certificati e garanzia

La produzione della scaffalatura avviene in Italia, in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.

La copertura ordinaria è di 12 mesi. Per i componenti metallici della scaffalatura il produttore prevede, alle condizioni stabilite, un’estensione fino a 10 anni; cassette e componenti plastici mantengono la garanzia standard.

Dati tecnici della configurazione

• altezza nominale: H2000;
• altezza reale: 2003 mm;
• larghezza struttura: 402 mm;
• larghezza comprese le piastre: 448 mm;
• profondità: 421 mm;
• formato contenitori: 400x300 mm;
• altezza/e contenitori: 220 mm;
• tipo configurazione: Uniforme;
• numero di campate: 1;
• numero di contenitori: 6;
• livelli: 6 livelli;
• distribuzione: 6 contenitori 400x300x220h su 6 livelli con maggiore spazio libero sopra ogni cassetta;
• passo di regolazione: 25 mm;
• portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
• portata verticale per campata: 2000 kg;
• materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
• fissaggio a pavimento: piastre predisposte; tasselli non compresi;
• kit anteriore anti-sfilamento: opzionale;
• produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
• garanzia: 12 mesi; estensione del produttore fino a 10 anni limitata ai componenti della scaffalatura;

FAQ sullo scaffale con 6 contenitori Euro 400x300x220h – H2000, 1 campata

Quando scegliere 6 livelli invece della versione a 7 livelli?

La versione a 6 livelli è indicata quando serve maggiore spazio sopra ogni cassetta per inserimento, presa o componenti più sviluppati. La variante a 7 livelli privilegia invece la densità di stoccaggio nello stesso ingombro.

Il maggiore spazio sopra le cassette consente di gestire componenti sporgenti?

Può agevolare componenti che superano il bordo laterale, purché il carico rimanga stabile, non interferisca con le slitte o con il livello superiore e possa essere estratto senza rischio di impigliamento.

Dove collocare le referenze più frequenti su una campata H2000?

Le referenze più usate dovrebbero essere posizionate nella fascia di presa più agevole per gli operatori. I livelli superiori sono più adatti a materiali meno frequenti o leggeri, compatibilmente con le procedure aziendali di accesso in quota.
