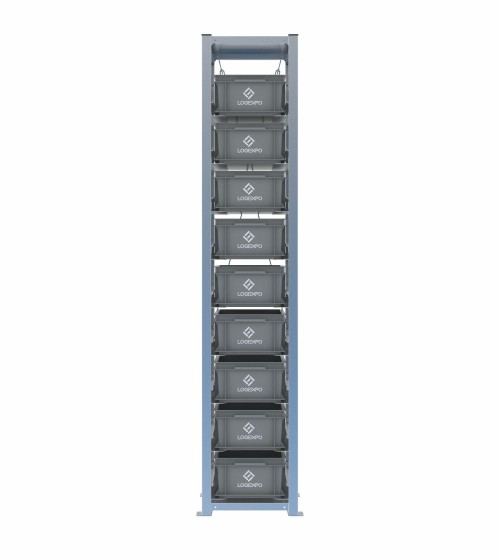

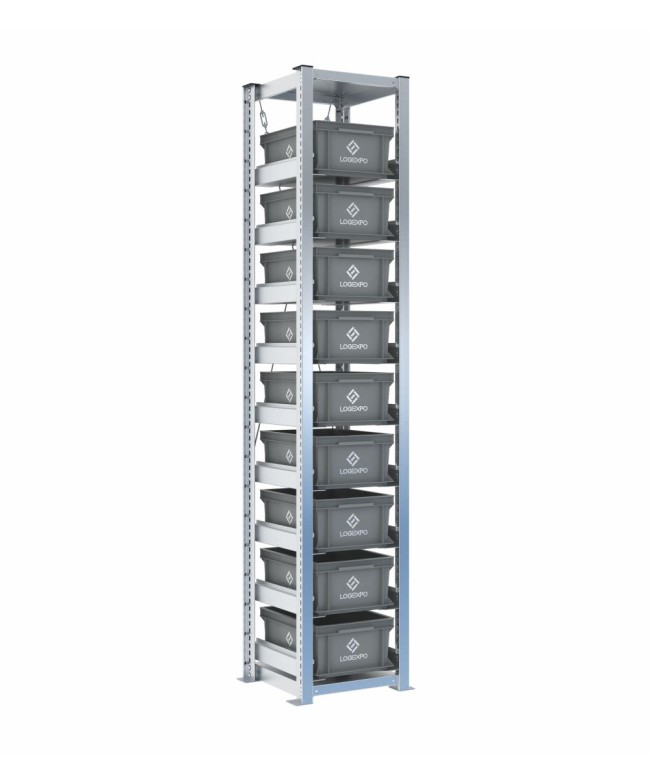

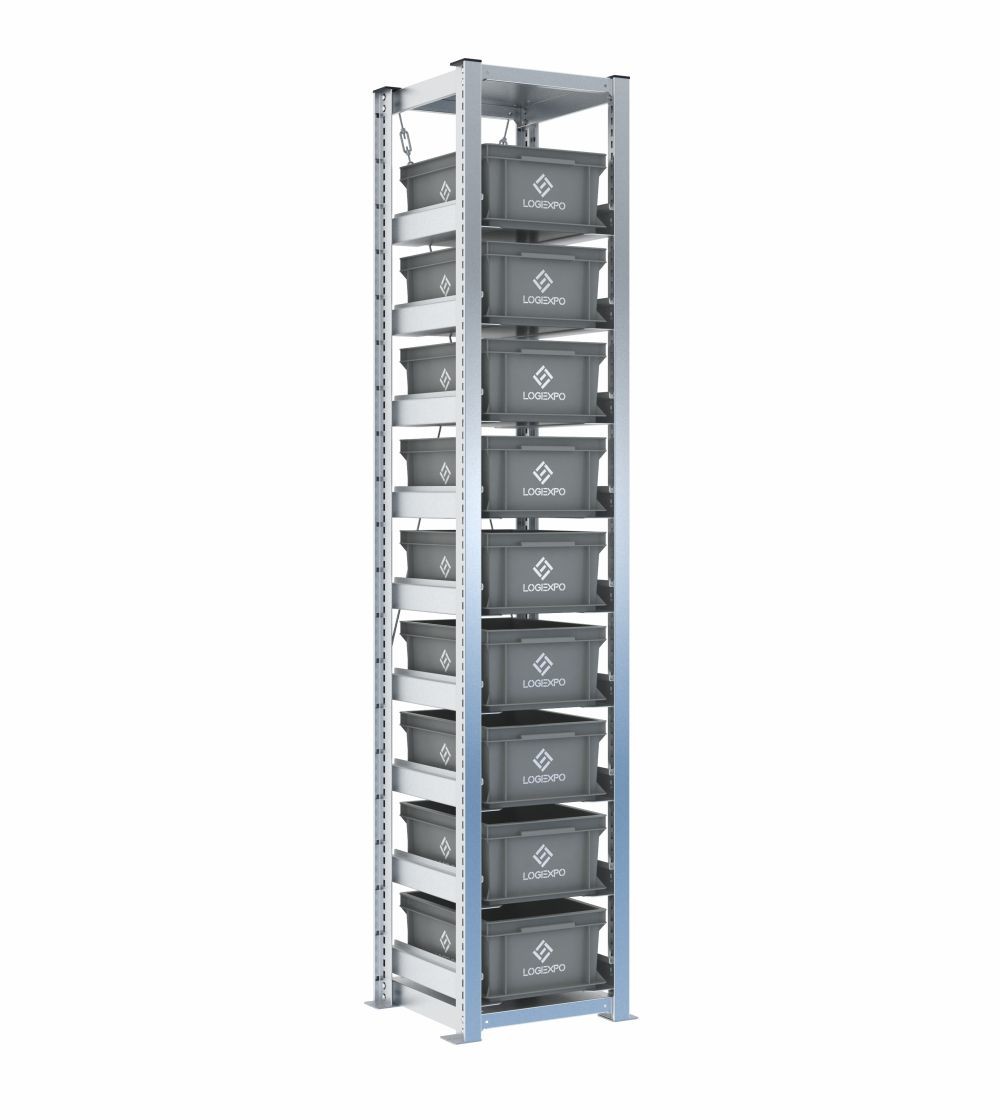

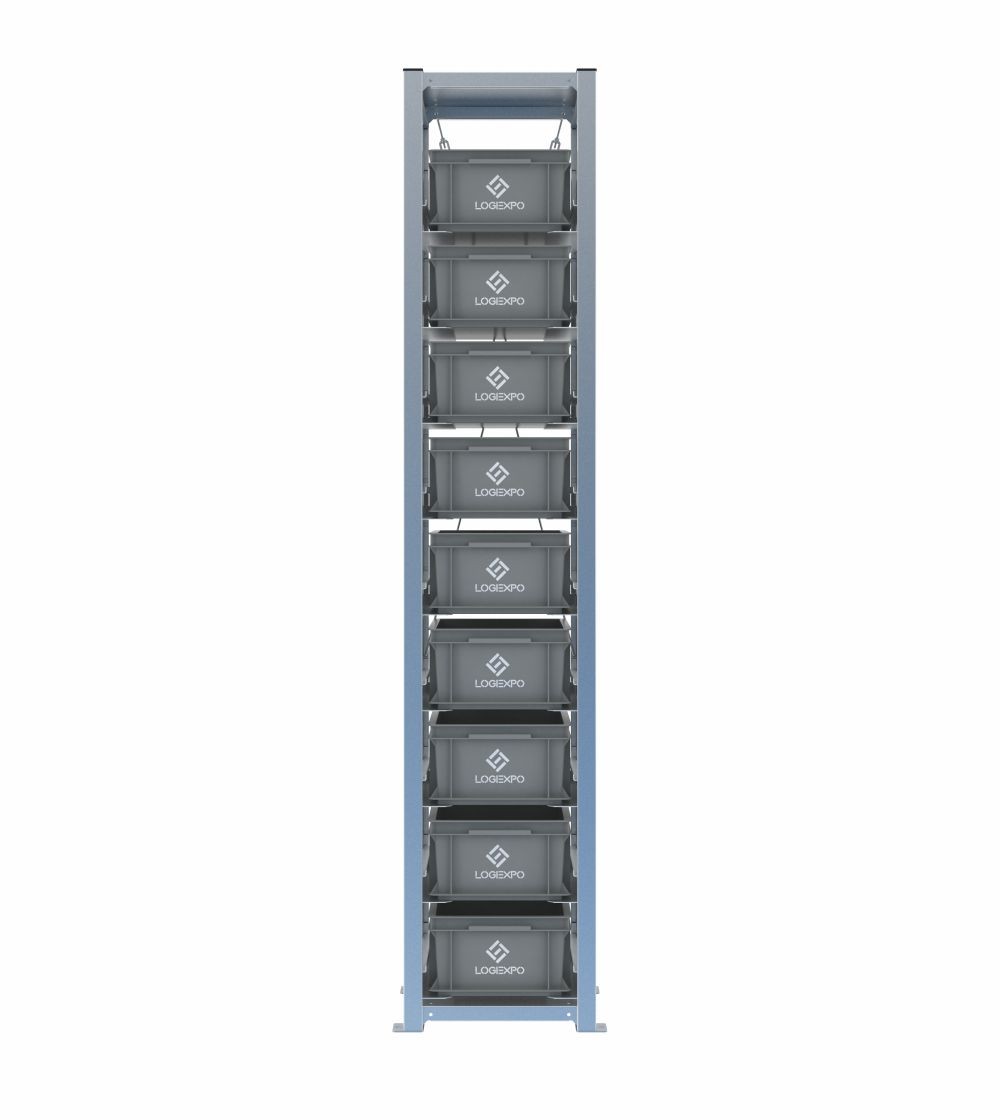

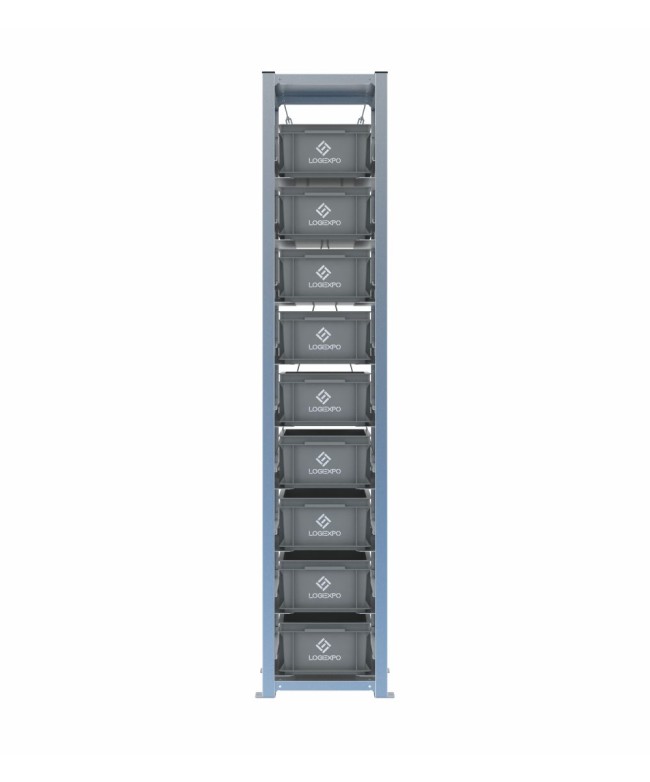

Scaffale con 9 contenitori Euro 400x300x170h – H2000, 1 campata

Scaffale H2000 con 9 contenitori Euro 400x300 da 170 mm per ricambi e kit compatti

Questa configurazione comprende 9 contenitori Euro 400x300x170h disposti su nove livelli in una campata alta 2003 mm. La quota da 170 mm rappresenta un equilibrio tra densità di posizioni e volume disponibile per ogni referenza.

Il formato 400x300 mantiene profondità e larghezza contenute ed è adatto a ricambi, componenti di media altezza, kit compatti, confezioni tecniche e materiali che devono rimanere separati ma facilmente individuabili.

Nove livelli per una capacità intermedia tra densità e volume

I nove livelli assegnano a ogni referenza un volume intermedio senza rinunciare a una buona densità verticale. La configurazione è adatta quando il numero di codici rimane significativo ma ciascun contenitore deve accogliere componenti di media altezza o kit più consistenti.

Solo 448 mm di larghezza complessiva

L'ingombro complessivo è 448x421x2003 mm, comprese le piastre. La struttura misura 402 mm in larghezza e 421 mm in profondità.

Il fronte stretto consente di sfruttare lo sviluppo verticale in spazi dove una scaffalatura più larga sarebbe meno agevole, ad esempio lungo pareti tecniche, corridoi di servizio o aree ricambi localizzate.

Slitte a mensola regolabili a passo 25 mm

Le slitte sono realizzate in lamiera 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di adattare la quota dei livelli alle dimensioni dei contenitori e allo spazio necessario per la presa.

Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.

Struttura H2000 in acciaio zincato con crociere posteriori

I montanti realizzati con uno speciale profilo tubolare scatolato chiuso a T di 40x60 mm sono realizzati in lamiera 12/10 e collegati dal ripiano strutturale inferiore e da quello superiore, anch'essi in lamiera 12/10. Ogni ripiano è fissato con otto collegamenti meccanici. Le versioni H2000 prevedono crociere posteriori per la stabilizzazione della struttura.

L'acciaio DX51D+Z140MA è zincato secondo UNI EN 10346. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento; i tappi superiori dei montanti sono disponibili su richiesta.

Portate e fissaggio a pavimento

Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata verticale è 1000 kg per campata: i due limiti sono distinti e devono essere rispettati contemporaneamente.

Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.

Componenti inclusi e accessori opzionali

• struttura H2000 a 1 campata, altezza reale 2003 mm;
• 9 contenitori Euro 400x300 alti 170 mm;
• 9 coppie di slitte con fermo posteriore e perni anti-sganciamento;
• ripiano strutturale inferiore e ripiano superiore;
• crociere posteriori previste per H2000;
• piastre predisposte per il fissaggio a pavimento;
• kit anteriore anti-sfilamento opzionale;
• tappi superiori disponibili su richiesta;
• tasselli di ancoraggio non compresi.

Produzione italiana, sistemi di gestione certificati e garanzia

Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.

La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.

Dati tecnici della configurazione

• altezza nominale: H2000;
• altezza reale: 2003 mm;
• larghezza struttura: 402 mm;
• larghezza comprese le piastre: 448 mm;
• profondità: 421 mm;
• formato contenitori: 400x300 mm;
• altezza contenitori: 170 mm;
• tipo configurazione: Uniforme;
• numero di campate: 1;
• numero di contenitori: 9;
• livelli: 9;
• passo di regolazione: 25 mm;
• portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
• portata verticale per campata: 1000 kg;
• materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
• fissaggio a pavimento: piastre predisposte; tasselli non compresi;
• kit anteriore anti-sfilamento: opzionale;
• crociere posteriori: previste per H2000;
• tappi superiori: disponibili su richiesta;
• produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
• garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura.

FAQ sullo scaffale con 9 contenitori Euro 400x300x170h – H2000, 1 campata

Quando l’altezza 170 mm rappresenta un buon compromesso rispetto a 130 o 220 mm?

La quota da 170 mm è utile quando i contenitori da 130 mm risultano troppo bassi ma si vuole mantenere più densità rispetto ai 220 mm. In questa campata H2000 consente nove posizioni indipendenti, offrendo un equilibrio tra numero di referenze e volume disponibile per ciascun contenitore.

Qual è il vantaggio delle slitte rispetto a nove contenitori 400x300 impilati?

Le slitte rendono accessibile ogni contenitore in modo indipendente. Per raggiungere una referenza collocata in basso non è necessario rimuovere le cassette sovrastanti, con un vantaggio pratico nei cicli di prelievo ripetuti e nelle attività in cui ogni codice deve restare immediatamente raggiungibile.

La struttura H2000 a una campata può essere ampliata in seguito?

Sì. Il sistema modulare permette di aggiungere ulteriori campate a destra o a sinistra, mantenendo la logica costruttiva della scaffalatura. L’ampliamento deve prevedere i componenti necessari e un nuovo controllo del layout e dell’ancoraggio a pavimento.
