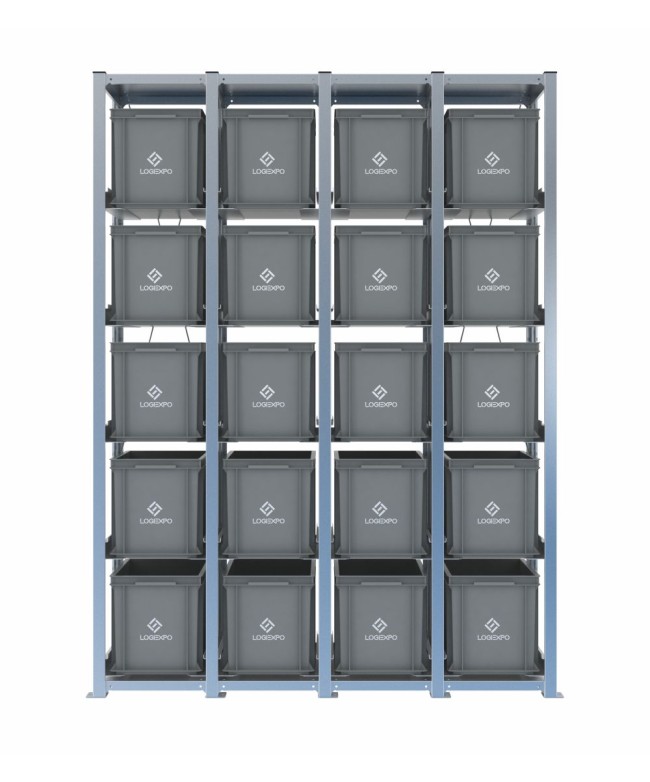

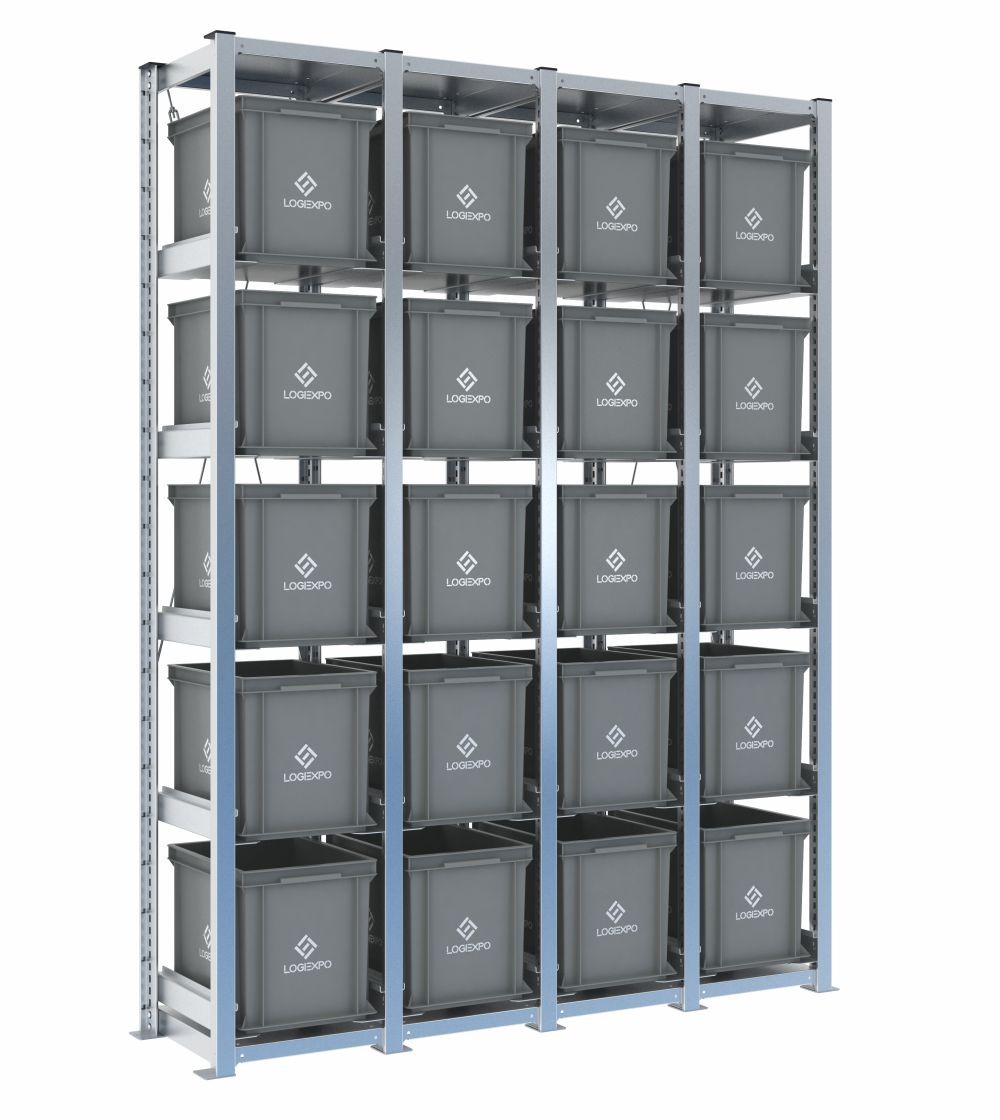

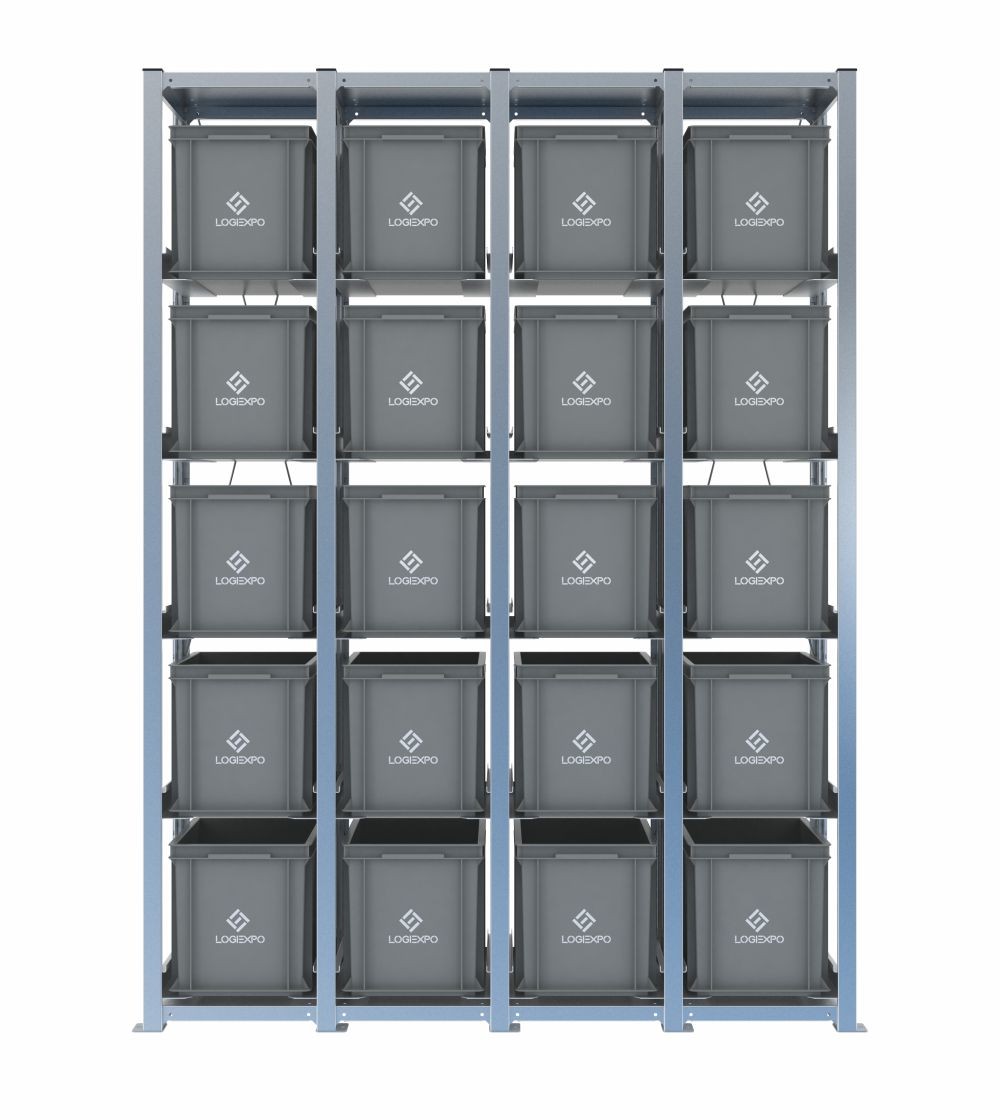

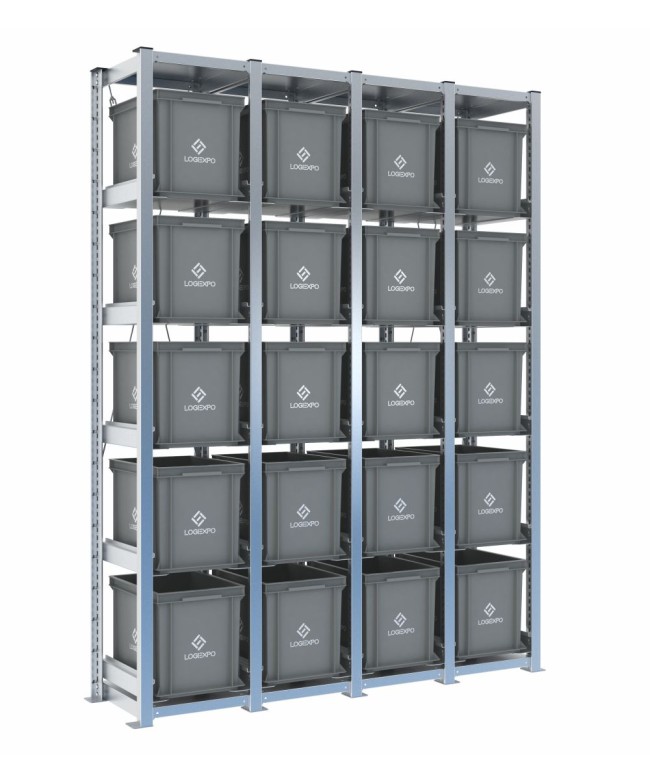

Scaffale con 20 contenitori Euro 400x300x320h – H2000, 4 campate

Scaffale H2000 a 4 campate con 20 contenitori Euro 400x300x320h per materiali voluminosi

Questa configurazione comprende 20 contenitori Euro 400x300x320h distribuiti su quattro campate, con cinque livelli per campata. L'altezza 320 mm massimizza il volume disponibile per singola referenza all'interno del formato compatto 400x300.

Le quattro campate formano un fronte attrezzato adatto a ricambi alti, confezioni, materiali di consumo voluminosi o gruppi da mantenere separati per famiglia, reparto o area produttiva.

Quattro campate per un fronte organizzato in famiglie

Ogni campata può essere assegnata a una classe di materiale diversa, mantenendo cinque posizioni di pari altezza. La struttura può quindi funzionare come area ricambi o supermarket di produzione con una suddivisione visiva semplice tra i quattro moduli.

I contenitori da 320 mm privilegiano la capacità per referenza rispetto al numero di livelli e sono indicati quando componenti o quantità richiedono maggiore volume verticale.

Ingombro 1534x421x2003 mm

L'ingombro complessivo è 1534x421x2003 mm, comprese le piastre; la struttura misura 1488 mm in larghezza. La profondità rimane contenuta a 421 mm grazie al formato 400x300.

Per un fronte di questa estensione è importante pianificare posizione rispetto a corsie, accessi e aree di prelievo, oltre alla distribuzione dei materiali lungo le quattro campate.

Slitte a mensola regolabili a passo 25 mm

Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.

Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.

Struttura H2000 in acciaio zincato con montanti chiusi scatolati

I montanti sono realizzati con profilati chiusi scatolati a sezione T 40x60 mm, ottenuti da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincati secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.

Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.

Le versioni H2000 prevedono crociere posteriori per la stabilizzazione della struttura; i tappi superiori dei montanti sono disponibili su richiesta.

Portate e fissaggio a pavimento

Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata verticale è 1000 kg per campata: i due limiti sono distinti e devono essere rispettati contemporaneamente.

Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.

Componenti inclusi e accessori opzionali

• struttura H2000 a 4 campate, altezza reale 2003 mm;
• 20 contenitori Euro 400x300 alti 320 mm;
• 20 coppie di slitte con fermo posteriore e perni anti-sganciamento;
• ripiani strutturali inferiori e superiori;
• crociere posteriori previste per H2000;
• piastre predisposte per il fissaggio a pavimento;
• tappi superiori disponibili su richiesta;
• kit anteriore anti-sfilamento opzionale;
• tasselli di ancoraggio non compresi.

Produzione italiana, sistemi di gestione certificati e garanzia

Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.

La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.

Dati tecnici della configurazione

• altezza nominale: H2000;
• altezza reale: 2003 mm;
• larghezza struttura: 1488 mm;
• larghezza comprese le piastre: 1534 mm;
• profondità: 421 mm;
• formato contenitori: 400x300 mm;
• altezza contenitori: 320 mm;
• tipo configurazione: Uniforme;
• numero di campate: 4;
• numero di contenitori: 20;
• livelli: 5 per campata;
• passo di regolazione: 25 mm;
• portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
• portata verticale per campata: 1000 kg;
• montanti: profilati chiusi scatolati a sezione T 40x60 mm, lamiera spessore 12/10;
• materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
• fissaggio a pavimento: piastre predisposte; tasselli non compresi;
• kit anteriore anti-sfilamento: opzionale;
• crociere posteriori: previste per H2000;
• tappi superiori: disponibili su richiesta;
• produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
• garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura.

FAQ sullo scaffale con 20 contenitori Euro 400x300x320h – H2000, 4 campate

Una configurazione a 4 campate può essere trasformata in due scaffalature autonome da 2 campate?

Sì. Il sistema modulare consente di separare una struttura multicampata acquistando i montanti e le piastre necessari a rendere autonomi i gruppi risultanti. Per trasformare una 4 campate in due strutture da 2 occorre verificare componenti, nuovo layout e ancoraggi.

Come conviene distribuire i materiali più pesanti tra i venti livelli?

È preferibile collocare i materiali più pesanti nelle quote basse o intermedie e ripartirli tra le campate, evitando concentrazioni non necessarie ai livelli superiori. Restano da rispettare 50 kg per coppia di slitte e 1000 kg di portata verticale per ciascuna campata.

Quali dati di layout è utile verificare prima di installare una struttura a 4 campate?

Occorre considerare l'ingombro completo di 1534x421x2003 mm, lo spazio frontale per estrazione e prelievo, la posizione di corsie e postazioni, il tipo di pavimento per l'ancoraggio e la distribuzione prevista dei materiali tra le quattro campate.
