Scaffale con 28 contenitori Euro 400x300x220h – H2000, 4 campate

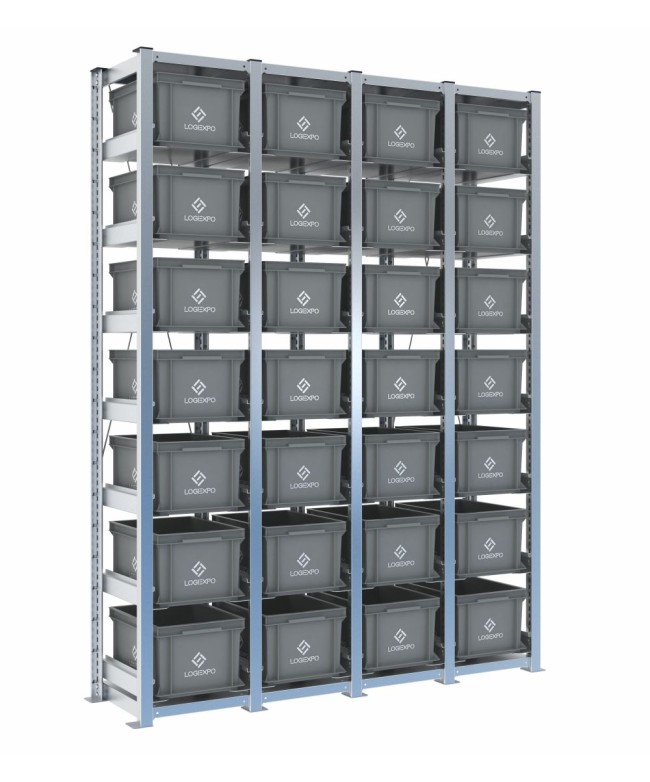

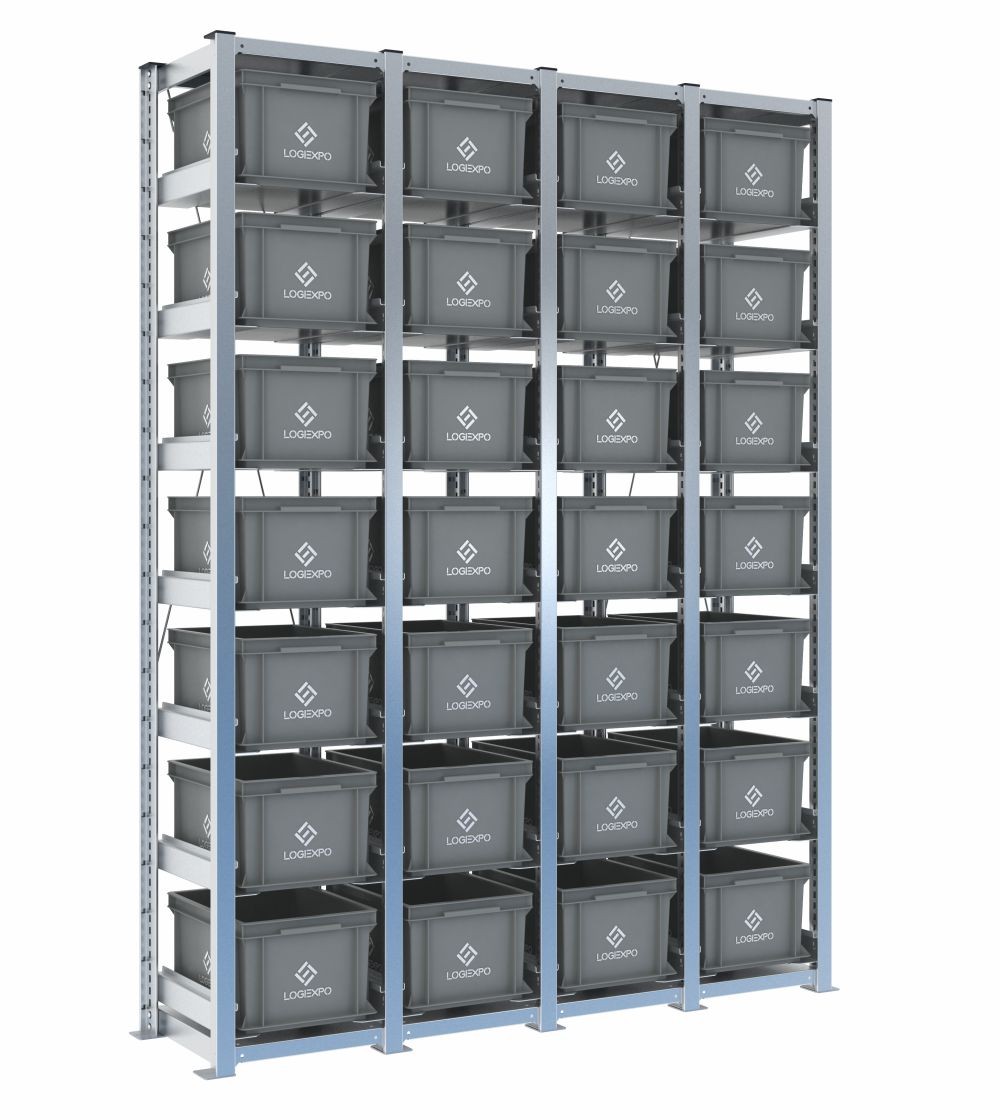

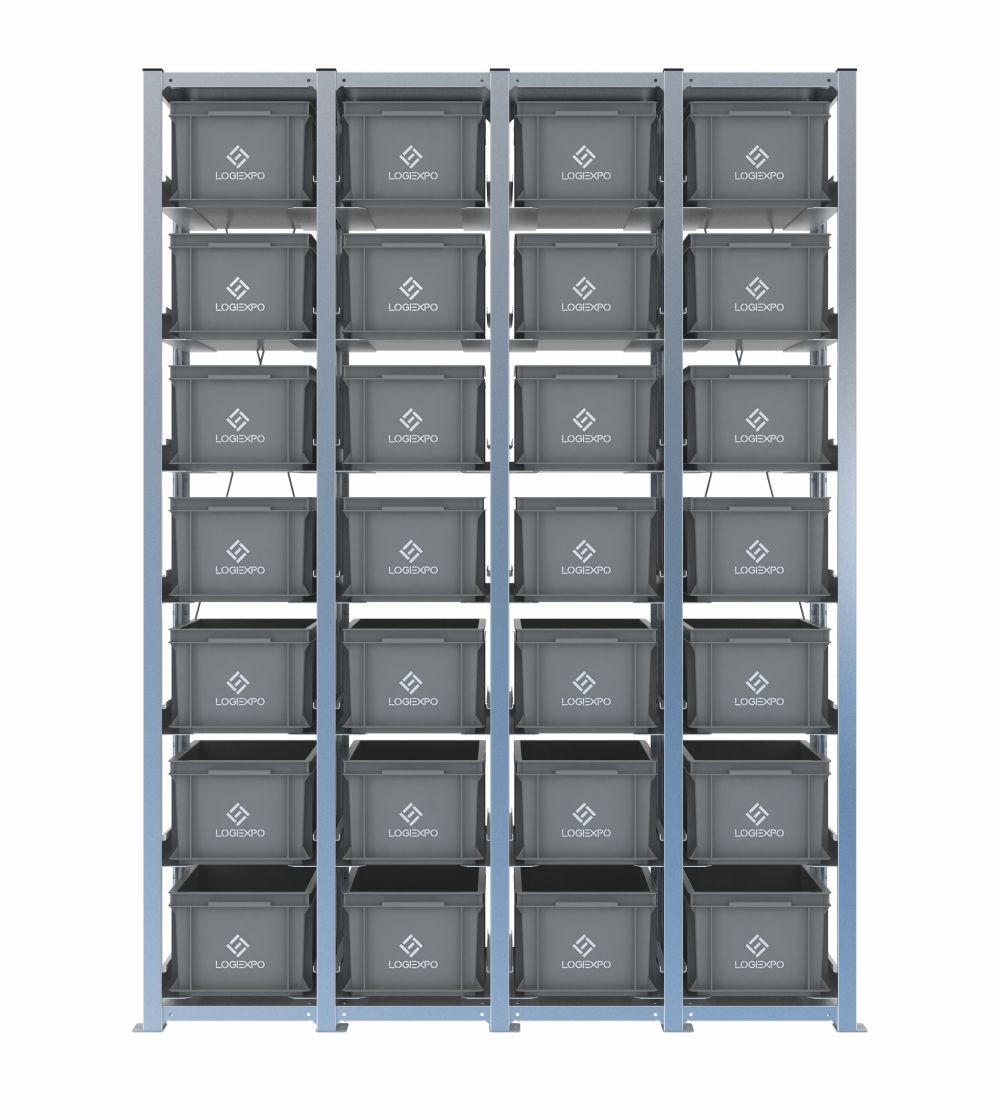

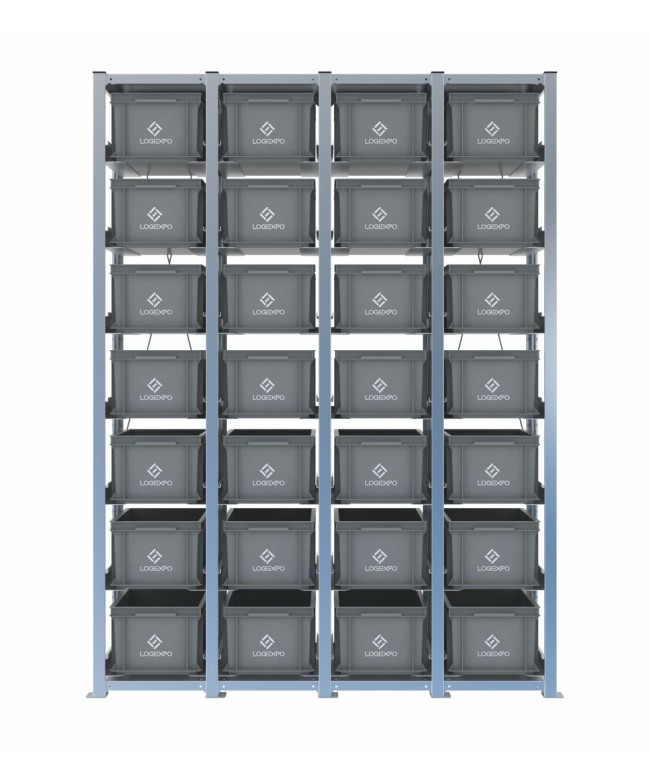

Scaffale H2000 a quattro campate con 28 contenitori alti 220 mm ad alta densità

La configurazione comprende 28 contenitori Euro 400x300x220h distribuiti su quattro campate H2000. Ogni campata ospita sette livelli, sfruttando lo sviluppo verticale di 2003 mm per organizzare un numero elevato di cassette con volume intermedio-alto.

Il prodotto è adatto a magazzini ricambi, aree tecniche e supermarket di produzione che devono gestire molte referenze h 220 mm in un fronte unitario. La scelta di sette livelli è orientata alla densità: rispetto alla configurazione da sei livelli, lo spazio libero sopra ogni cassetta è inferiore.

Ingombro e scala dell’allestimento

Le dimensioni complessive sono 1534x421x2003 mm, comprese le piastre di base. La larghezza della struttura è 1488 mm; la profondità di 421 mm è specifica per i contenitori Euro 400x300 mm.

Le quattro campate creano un fronte esteso per reparto o magazzino. Il layout deve considerare sia la larghezza totale sia lo spazio frontale necessario per estrazione, prelievo e movimentazione degli operatori.

Sette livelli per campata: criterio di scelta

Ogni campata contiene sette cassette alte 220 mm, per un totale di 28. Questa densità permette di aumentare il numero di referenze organizzate a parità di altezza e larghezza della struttura.

La configurazione è indicata quando i componenti rimangono entro il profilo del contenitore e l’accesso può avvenire con il gioco verticale disponibile. Se i materiali superano il bordo laterale o richiedono maggiore spazio per la mano dell’operatore, la versione a sei livelli per campata è più appropriata.

Applicazioni per ricambi e componenti di medio volume

L’altezza 220 mm è adatta a ricambi meccanici, componenti elettrici, gruppi preassemblati, materiali di consumo e scorte operative che richiedono più volume rispetto ai contenitori da 130 o 170 mm di altezza.

La ripetizione della stessa altezza su tutte le campate facilita la standardizzazione del fronte. Ogni cassetta può essere associata a un codice o a una famiglia omogenea, riducendo variazioni nella disposizione dei livelli.

Slitte laterali, scorrimento e regolazione

Le cassette poggiano su coppie di slitte in acciaio spessore 20/10. La nervatura a Z rientrante guida lo scorrimento e contrasta gli spostamenti laterali; il fermo posteriore limita l’uscita sul retro.

Le slitte sono agganciate ai montanti con passo verticale di 25 mm e bloccate mediante perni anti-sganciamento. La struttura può essere riconfigurata, ma qualsiasi modifica del numero di livelli deve rispettare l’altezza dei contenitori e il gioco necessario per l’accesso.

Struttura H2000 in acciaio zincato

I montanti sono realizzati in acciaio DX51D+Z140MA zincato a caldo secondo UNI EN 10346, con sezione chiusa a T 40x60 mm e spessore 12/10. Basamento e ripiano superiore strutturale sono in lamiera 12/10 e collegati ai montanti con fissaggi meccanici bullonati.

Le quattro campate sono completate dalle crociere posteriori previste per la configurazione. Le versioni H2000 sono normalmente fornite senza tappi superiori; i relativi kit possono essere richiesti separatamente.

Portate e ancoraggio a pavimento

Ogni coppia di slitte ha una portata massima di 50 kg con carico uniformemente distribuito. Ogni campata ha una capacità di carico verticale di 2000 kg. La presenza di sette coppie di slitte non autorizza a sommare automaticamente le singole portate per definire il carico utile complessivo della campata, il team tecnico LogiExpo è a disposizione per fornire chiarimenti, informazioni, consulenza e supporto tecnico.

Le piastre di base devono essere ancorate al pavimento. I tasselli non sono inclusi perché devono essere scelti in funzione del supporto, della posa e delle condizioni dell’area di installazione.

Sistemi di sicurezza e accessori

Fermo posteriore e perni anti-sganciamento appartengono alla dotazione delle slitte. Il kit anteriore anti-sfilamento è opzionale: limita la fuoriuscita involontaria della cassetta e può essere regolato verticalmente in relazione al bordo del contenitore.

Dati tecnici della configurazione

• altezza nominale: H2000;
• altezza reale: 2003 mm;
• larghezza struttura: 1488 mm;
• larghezza comprese le piastre: 1534 mm;
• profondità: 421 mm;
• formato contenitori: 400x300 mm;
• altezza contenitori: 220 mm;
• numero di campate: 4;
• numero di contenitori: 28;
• livelli: 7 per campata;
• passo di regolazione: 25 mm;
• portata massima per coppia di slitte: 50 kg con carico uniformemente distribuito;
• portata verticale per campata: 2000 kg;
• materiale: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
• fissaggio: piastre predisposte; ancoraggi non compresi;
• accessorio opzionale: kit anteriore anti-sfilamento;
• produzione: Made in Italy in stabilimenti con sistemi di gestione certificati ISO 9001:2015 e ISO 14001:2015;
• garanzia: 12 mesi; estensione fino a 10 anni sui componenti della scaffalatura secondo le condizioni del produttore.

FAQ sullo scaffale H2000 con 28 contenitori Euro 400x300x220h

Quando conviene passare alla versione da 24 contenitori e 6 livelli?

La versione a 6 livelli è preferibile quando serve più spazio sopra ogni cassetta, quando il prelievo richiede maggiore libertà di movimento oppure quando alcuni componenti possono superare il bordo laterale. La versione a 7 livelli privilegia invece il numero di cassette nello stesso sviluppo verticale.

I 28 contenitori aumentano automaticamente la portata della struttura?

No. La portata di 50 kg riguarda ogni coppia di slitte con carico uniformemente distribuito, mentre i 2000 kg riguardano il carico verticale della singola campata. Il carico ammissibile deve essere verificato considerando tutti i componenti e non mediante la semplice somma delle portate nominali.

Come conviene distribuire le referenze in una struttura H2000?

Le referenze a prelievo più frequente dovrebbero occupare le quote più facilmente raggiungibili, mentre i livelli superiori e inferiori possono essere destinati ai codici meno movimentati. La distribuzione definitiva deve tenere conto anche di peso, dimensioni e procedure interne di movimentazione.
