Scaffale con 36 contenitori Euro 400x300x170h – H2000, 4 campate

Scaffale H2000 con 36 contenitori Euro 400x300x170h per componenti medi

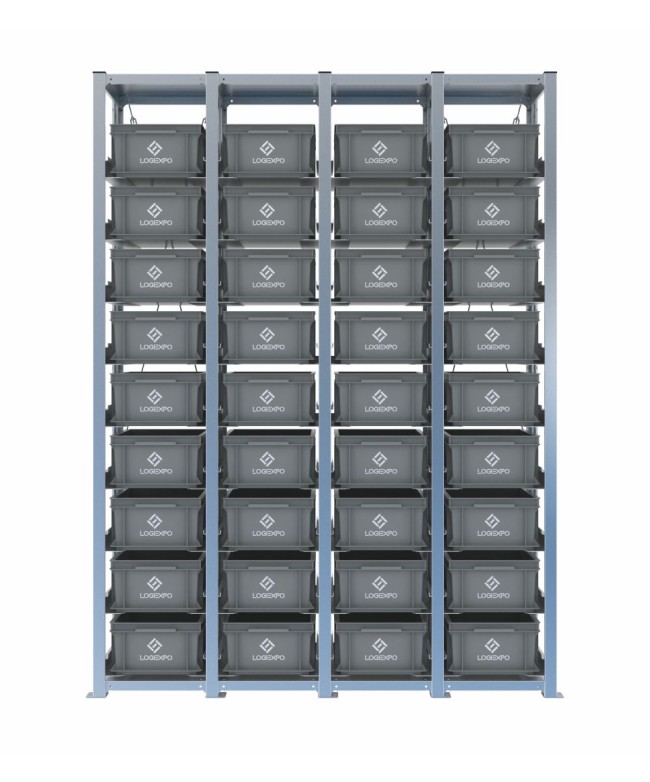

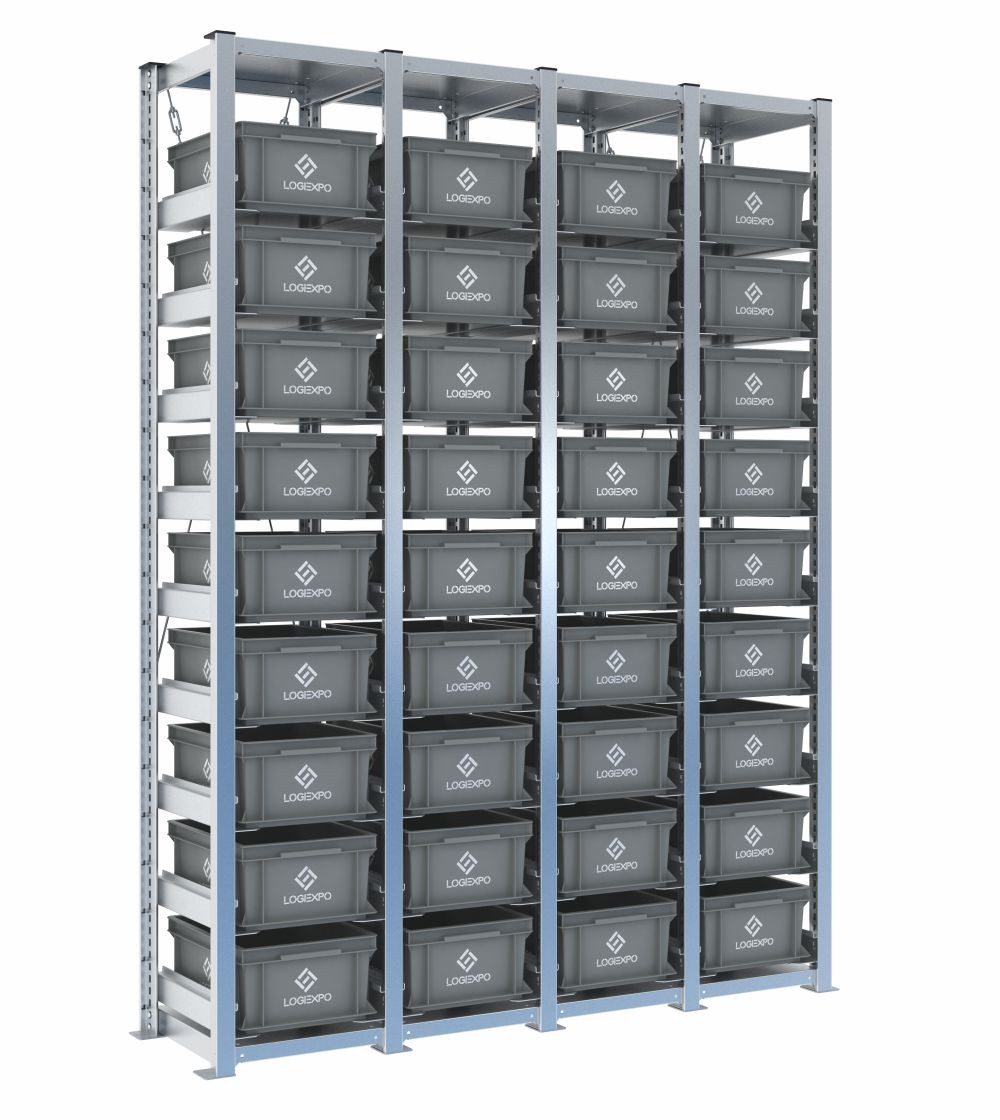

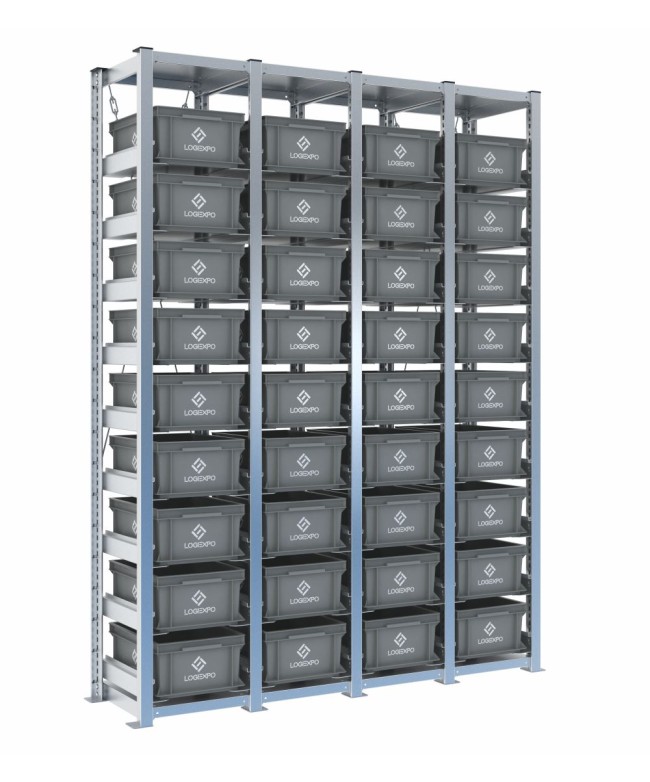

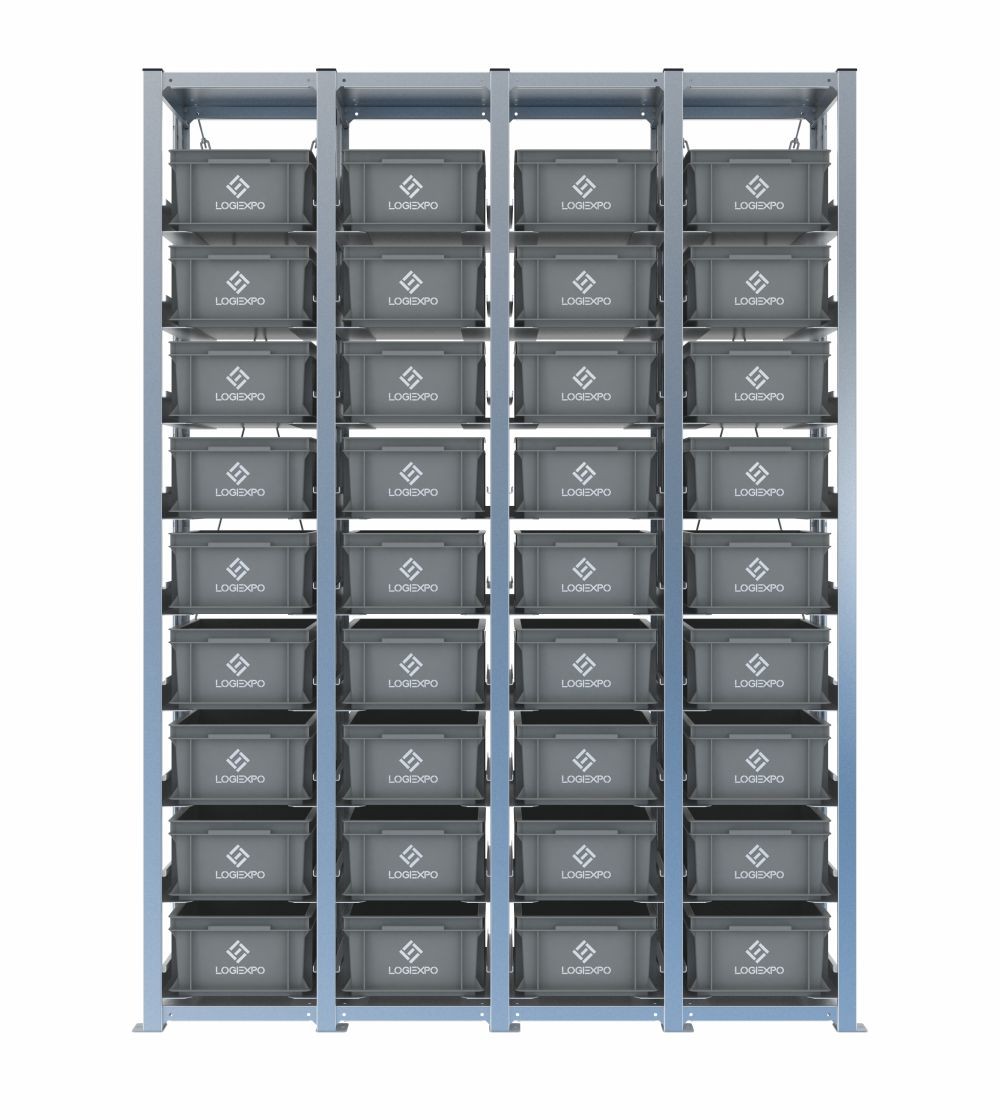

Questa configurazione comprende 36 Contenitori Euro 400x300x170h distribuiti su quattro campate H2000, con 9 livelli per campata.

La configurazione uniforme facilita la standardizzazione delle posizioni quando le referenze hanno esigenze dimensionali simili.

Nove livelli per campata con configurazione uniforme

Una disposizione uniforme è utile quando i materiali presentano volumi comparabili e si vuole mantenere una logica di stoccaggio ripetibile lungo il fronte.

L'eventuale ampliamento laterale può essere realizzato in seguito, compatibilmente con spazio disponibile, nuovi ancoraggi e continuità del layout.

Kit e ricambi su un fronte H2000 esteso

L'ingombro complessivo è 1534x421x2003 mm. Le quattro campate consentono di distribuire materiali per famiglia o destinazione sfruttando lo sviluppo verticale.

La modularità del formato Euro facilita il trasferimento dei contenitori tra scaffale e altre fasi logistiche compatibili.

Slitte a mensola regolabili a passo 25 mm

Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.

Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.

Struttura H2000 in acciaio zincato con montanti chiusi scatolati

I montanti sono realizzati in profilato chiuso scatolato a sezione T 40x60 mm, ottenuto da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincato secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.

Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.

Le versioni H2000 prevedono crociere posteriori per la stabilizzazione della struttura; i tappi superiori dei montanti sono disponibili su richiesta.

Portate, fissaggio a pavimento e sicurezza

Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata per campata è 1000 kg: i due limiti sono distinti e devono essere rispettati contemporaneamente.

Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.

Componenti inclusi e accessori opzionali

• struttura H2000 a 4 campate, altezza reale 2003 mm;
• 36 Contenitori Euro 400x300 alti 170 mm;
• 36 coppie di slitte con fermo posteriore e perni anti-sganciamento;
• ripiani strutturali inferiori e superiori;
• crociere posteriori previste per H2000;
• piastre predisposte per il fissaggio a pavimento;
• tappi superiori disponibili su richiesta;
• kit anteriore anti-sfilamento opzionale;
• tasselli di ancoraggio non compresi;

Produzione italiana, sistemi di gestione certificati e garanzia

Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.

La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.

Dati tecnici della configurazione

• altezza nominale: H2000;
• altezza reale: 2003 mm;
• larghezza struttura: 1488 mm;
• larghezza comprese le piastre: 1534 mm;
• profondità: 421 mm;
• formato contenitori: 400x300 mm;
• altezza contenitori: 170 mm;
• tipo configurazione: Uniforme;
• numero di campate: 4;
• numero di contenitori: 36;
• livelli: 9 per campata;
• passo di regolazione: 25 mm;
• portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
• portata per campata: 1000 kg;
• montanti: profilato chiuso scatolato a sezione T 40x60 mm, lamiera spessore 12/10;
• materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
• fissaggio a pavimento: piastre predisposte; tasselli non compresi;
• kit anteriore anti-sfilamento: opzionale;
• crociere posteriori: previste per H2000;
• tappi superiori: disponibili su richiesta;
• produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
• garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;

FAQ sullo scaffale con 36 Contenitori Euro 400x300 170h – H2000, 4 campate

Quando conviene una configurazione uniforme invece di una mista?

Quando le referenze hanno esigenze di volume simili e si vuole mantenere una sequenza di livelli regolare e facilmente replicabile lungo le campate.

Un ampliamento con nuove campate può essere realizzato sia a destra sia a sinistra?

Sì. La struttura modulare può essere estesa su entrambi i lati, compatibilmente con spazio disponibile, nuovi ancoraggi e continuità del layout.

La modularità Euro (Euronorm a Norma Europea) è utile anche quando i contenitori vengono tolti dallo scaffale e movimentati in altre fasi?

Sì. L'adozione di basi Euro facilita l'integrazione con altre attrezzature compatibili e con flussi logistici basati sugli stessi formati dimensionali.
