Scaffale con 60 contenitori Euro 400x300x100h – H2000, 4 campate

Scaffale H2000 con 60 contenitori Euro 400x300x100h ad alta densità

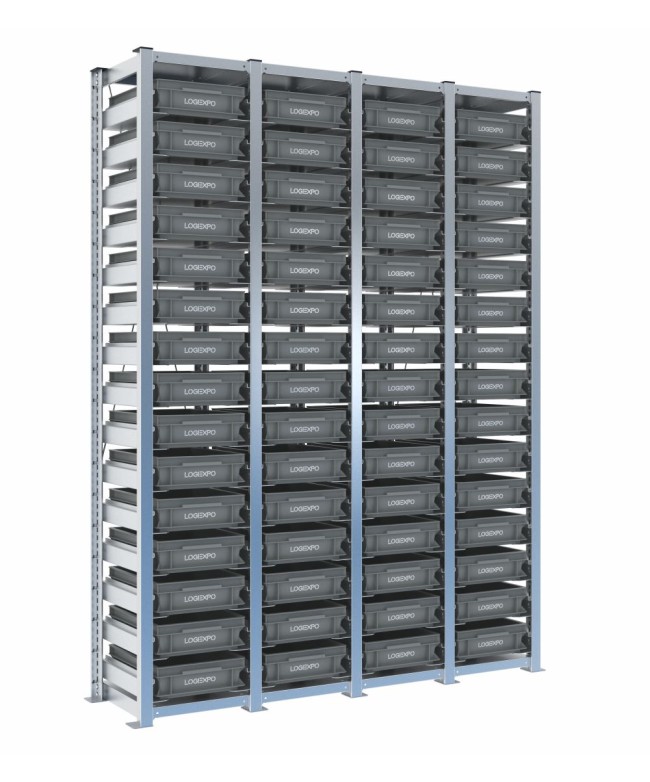

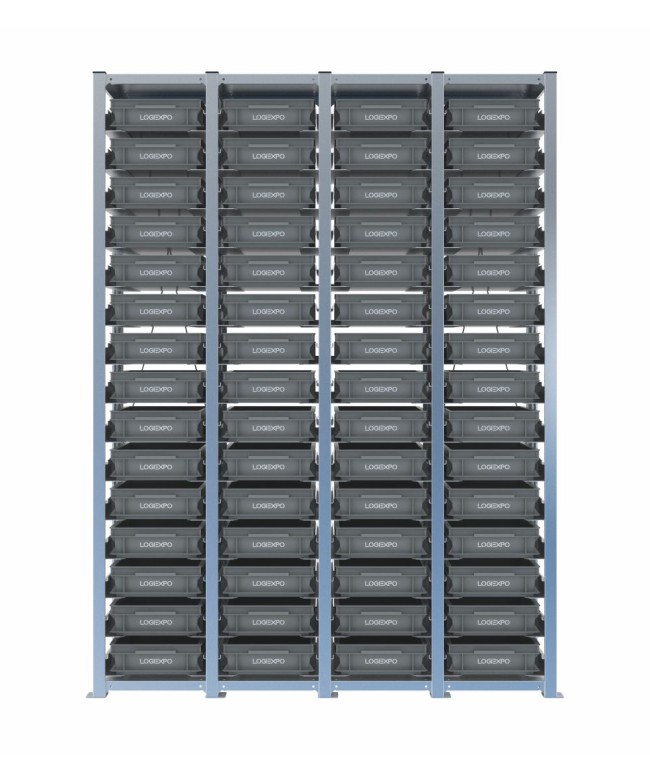

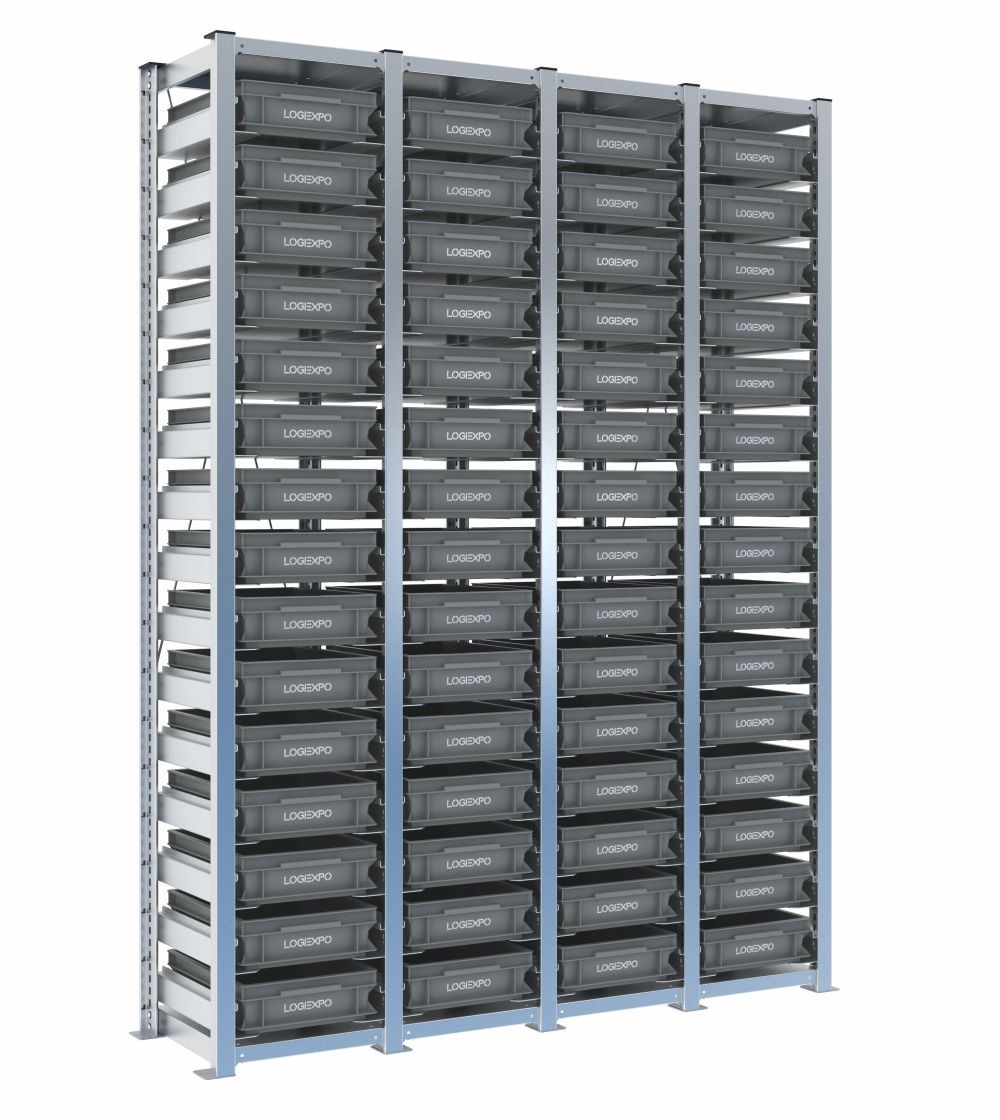

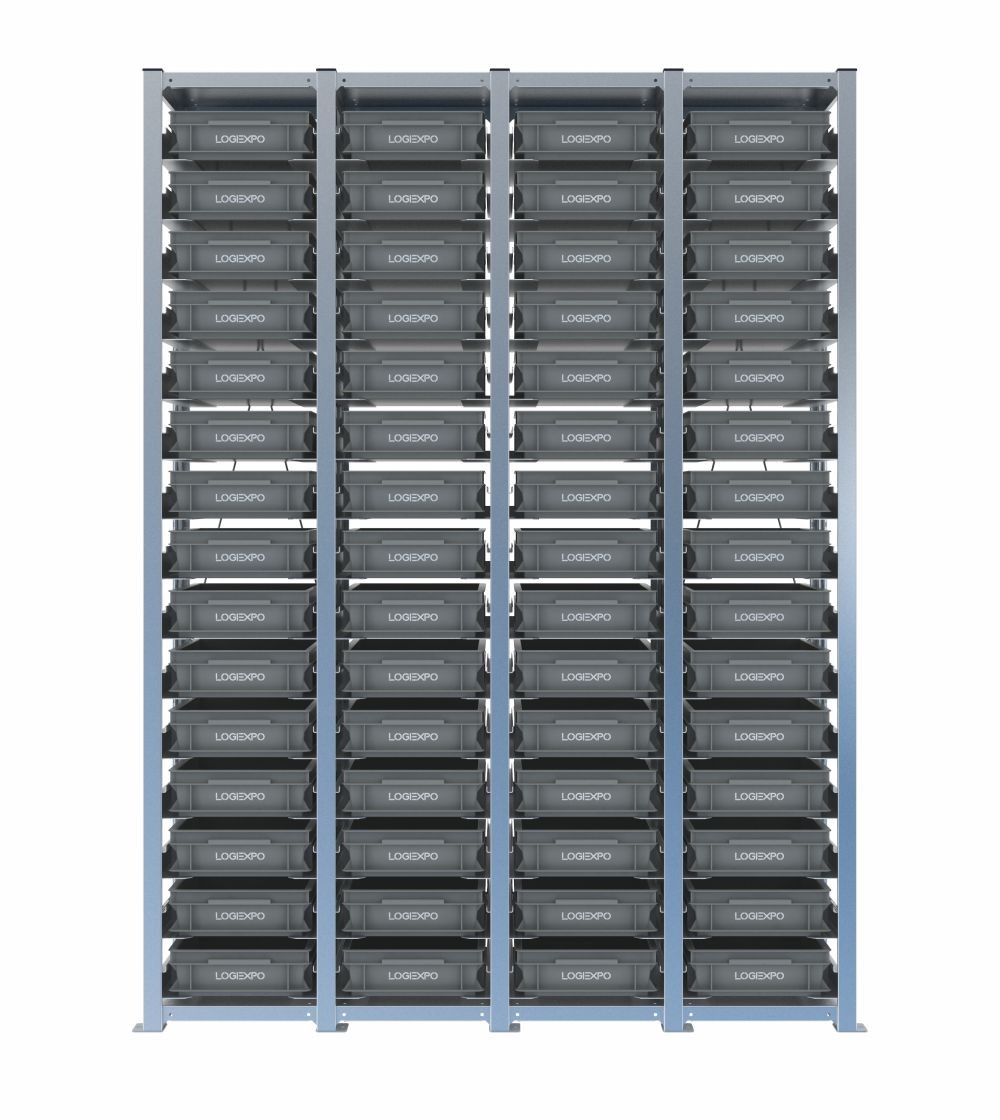

Questa configurazione comprende 60 Contenitori Euro 400x300x100h distribuiti su quattro campate H2000, con 15 livelli per campata.

È orientata alla gestione di molte referenze compatte sfruttando lo sviluppo verticale senza aumentare la profondità oltre 421 mm.

Quindici livelli per campata per concentrare molti codici

Le referenze più frequenti vanno collocate nelle fasce maggiormente accessibili; i materiali più pesanti non dovrebbero essere concentrati alle quote superiori.

Con molte coppie di slitte installate restano distinti il limite di 50 kg per coppia e quello di 1000 kg per campata.

Pareti attrezzate e corsie per ricambistica ad alta densità

L'ingombro complessivo è 1534x421x2003 mm. La profondità contenuta è utile quando occorre sfruttare pareti o corridoi tecnici senza dedicare 621 mm al formato 600x400.

Le versioni H2000 prevedono crociere posteriori e non adottano la stessa logica di accesso fronte/retro delle configurazioni H1000 dedicate.

Slitte a mensola regolabili a passo 25 mm

Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.

Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.

Struttura H2000 in acciaio zincato con montanti chiusi scatolati

I montanti sono realizzati in profilato chiuso scatolato a sezione T 40x60 mm, ottenuto da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincato secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.

Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.

Le versioni H2000 prevedono crociere posteriori per la stabilizzazione della struttura; i tappi superiori dei montanti sono disponibili su richiesta.

Portate, fissaggio a pavimento e sicurezza

Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata per campata è 1000 kg: i due limiti sono distinti e devono essere rispettati contemporaneamente.

Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.

Componenti inclusi e accessori opzionali

• struttura H2000 a 4 campate, altezza reale 2003 mm;
• 60 Contenitori Euro 400x300 alti 100 mm;
• 60 coppie di slitte con fermo posteriore e perni anti-sganciamento;
• ripiani strutturali inferiori e superiori;
• crociere posteriori previste per H2000;
• piastre predisposte per il fissaggio a pavimento;
• tappi superiori disponibili su richiesta;
• kit anteriore anti-sfilamento opzionale;
• tasselli di ancoraggio non compresi;

Produzione italiana, sistemi di gestione certificati e garanzia

Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.

La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.

Dati tecnici della configurazione

• altezza nominale: H2000;
• altezza reale: 2003 mm;
• larghezza struttura: 1488 mm;
• larghezza comprese le piastre: 1534 mm;
• profondità: 421 mm;
• formato contenitori: 400x300 mm;
• altezza contenitori: 100 mm;
• tipo configurazione: Uniforme;
• numero di campate: 4;
• numero di contenitori: 60;
• livelli: 15 per campata;
• passo di regolazione: 25 mm;
• portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
• portata per campata: 1000 kg;
• montanti: profilato chiuso scatolato a sezione T 40x60 mm, lamiera spessore 12/10;
• materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
• fissaggio a pavimento: piastre predisposte; tasselli non compresi;
• kit anteriore anti-sfilamento: opzionale;
• crociere posteriori: previste per H2000;
• tappi superiori: disponibili su richiesta;
• produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
• garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;

FAQ sullo scaffale con 60 Contenitori Euro 400x300 100h – H2000, 4 campate

Quando una struttura H2000 è più adatta a pareti attrezzate o corsie?

Quando l'obiettivo è sfruttare lo sviluppo verticale e concentrare molte posizioni lungo una parete o una corsia, mantenendo libero il fronte di prelievo necessario.

Se sono installate molte coppie di slitte, ciascuna può essere caricata sempre fino a 50 kg?

Solo se non si supera la capacità complessiva della campata. Ogni coppia resta limitata a 50 kg, ma deve essere rispettata contemporaneamente anche la portata per campata di 1000 kg e una corretta distribuzione dei carichi.

Una struttura H2000 può essere utilizzata con la stessa logica fronte/retro delle versioni H1000?

No. Le versioni H2000 sono configurate con crociere posteriori e vanno considerate come strutture con un fronte operativo definito.
