Tavolo da lavoro per officina 2500x700 con piano in lamiera

Tavolo da lavoro BML25: piano in lamiera da 2500 mm e due campate senza moduli

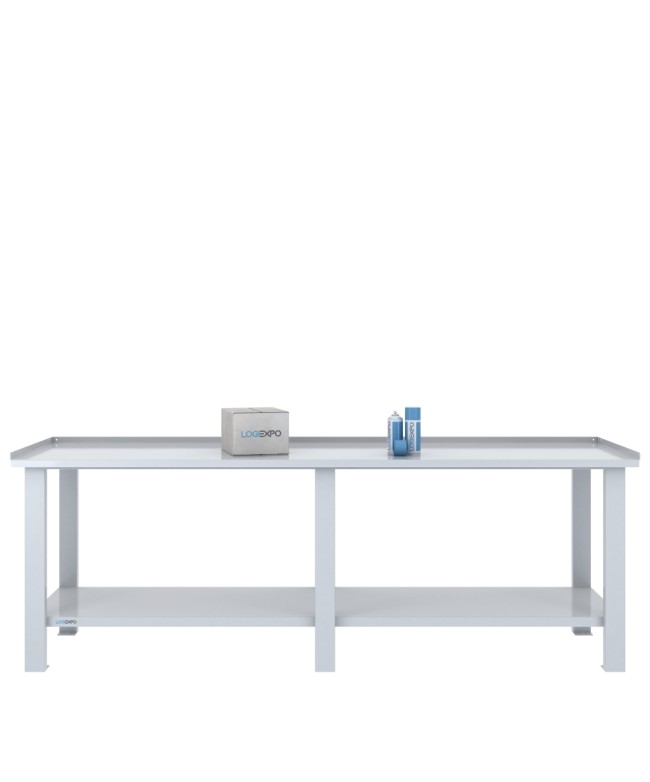

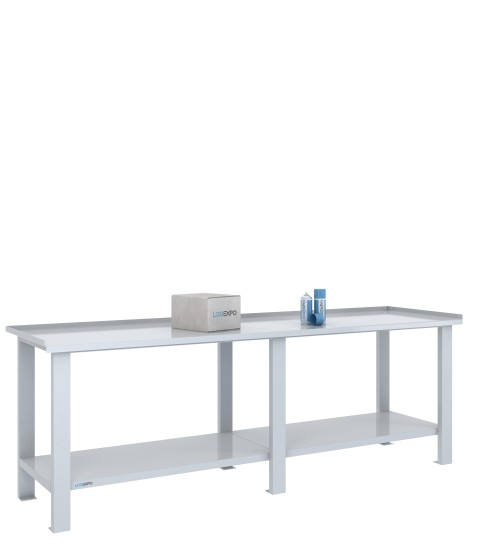

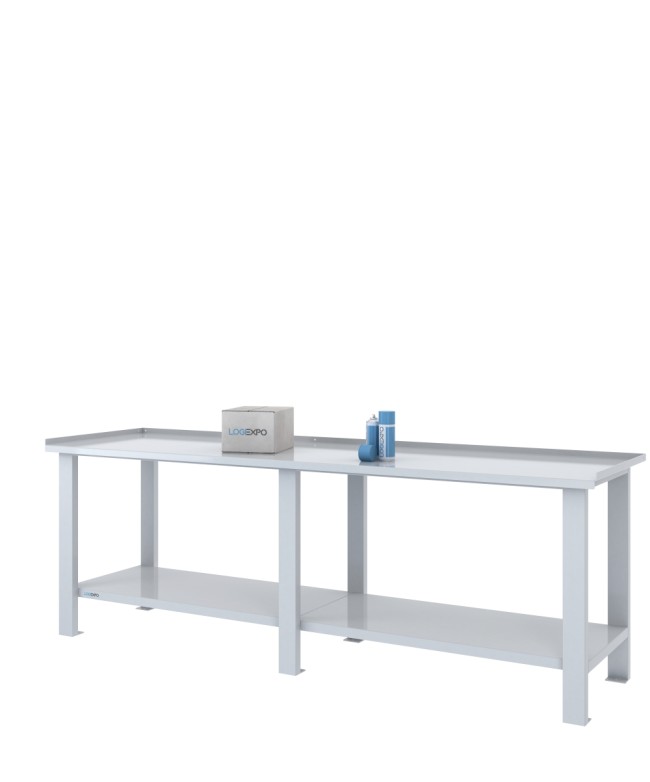

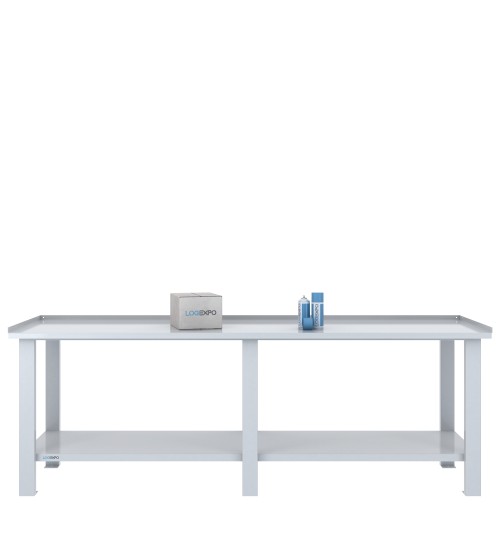

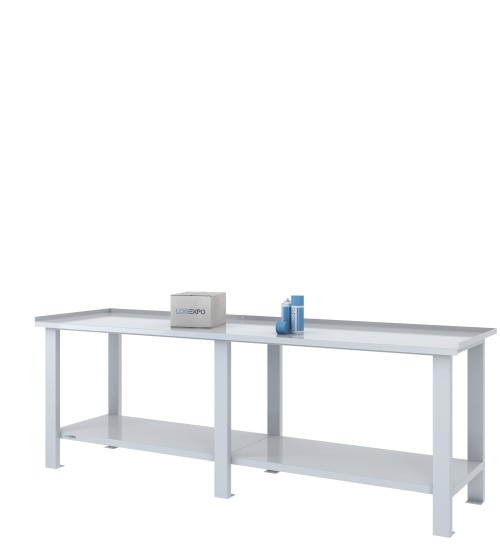

Il tavolo da lavoro per officina BML25 ha un piano da 2500x700 mm realizzato con un'unica lastra di lamiera spessore 3 mm, una struttura monoblocco saldata a sei montanti e una portata del piano di 1600 kg con carico uniformemente distribuito (c.u.d.).

Questa configurazione non comprende cassetti né vani con sportello. Le due campate sottopiano rimangono quindi prive di blocchi accessori e possono essere utilizzate per organizzare materiali e attrezzature sui ripiani inferiori strutturali già presenti.

La superficie estesa può risultare utile nelle postazioni dedicate all'assemblaggio di gruppi meccanici, alla preparazione di componenti e alla manutenzione, soprattutto quando occorre disporre sullo stesso tavolo pezzi, utensili e materiali destinati a diverse fasi di lavoro. La scelta della larghezza deve comunque tenere conto delle dimensioni dei componenti e dello spazio disponibile nel reparto.

Un'unica lastra di lamiera da 3 mm per il piano di lavoro

Il piano superiore da 2500x700 mm è realizzato con un'unica lastra di lamiera spessore 30/10 (3 mm). La superficie è quindi continua, senza giunzioni tra due pannelli affiancati. Questo permette di organizzare componenti e utensili lungo l'intera postazione senza avere una separazione del piano in corrispondenza delle due campate della struttura.

La superficie di lavoro è a 860 mm da terra, mentre i bordi rialzati di 30 mm sui lati sinistro, posteriore e destro raggiungono un'altezza di 890 mm.

Sul lato anteriore, rivolto verso l'operatore, il bordo è invece ripiegato verso il basso di 30 mm, con funzione antinfortunistica. La configurazione lascia così il fronte del piano privo di un bordo rialzato, facilitando l'accesso alla superficie durante le normali operazioni di lavoro.

Struttura monoblocco a sei montanti e portata di 1600 kg

Il BML25 utilizza una struttura metallica saldata a sei montanti, che suddivide il sottopiano in due campate. I montanti sono realizzati in tubolare 80x40 mm, spessore 15/10. I collegamenti anteriori e posteriori sottopiano, così come i collegamenti laterali specifici delle versioni con piano in lamiera, sono in tubolare 40x40 mm, spessore 15/10.

La struttura a sei montanti distingue il formato da 2500 mm dalle versioni più corte a quattro montanti. Il piano rimane un'unica superficie di lavoro, mentre le due campate organizzano lo spazio sottostante.

La portata di 1600 kg c.u.d. si riferisce al piano completo, con carico uniformemente distribuito. Non equivale a due portate indipendenti di 800 kg per campata. Per attrezzature con appoggi concentrati, come macchine o dispositivi fissati al piano, occorre valutare anche la posizione del carico, le superfici di appoggio e le sollecitazioni prodotte durante l'utilizzo.

La struttura principale viene fornita già assemblata. Alla base dei sei montanti sono presenti piastre in acciaio spessore 3 mm, ciascuna con foro Ø12 mm predisposto per l'eventuale fissaggio al pavimento. La scelta del sistema di ancoraggio dipende dalle caratteristiche della pavimentazione e dalle condizioni operative.

Due ripiani inferiori strutturali per organizzare le campate

Il livello inferiore è formato da due ripiani strutturali rinforzati, distinti ma affiancati e complanari, senza interspazio.

Ciascun ripiano è realizzato in lamiera spessore 10/10, è saldato ai quattro montanti della propria campata e si trova a 210 mm da terra. La portata è di 200 kg c.u.d. per ciascun ripiano.

Nella configurazione senza cassetti o armadietti, questi due ripiani inferiori complanari possono ospitare materiali, contenitori e attrezzature da mantenere vicino alla zona operativa. Ad esempio, una campata può essere destinata ai componenti da lavorare e l'altra a quelli preparati per la fase successiva, mantenendo il piano superiore disponibile per le operazioni in corso.

In assenza di moduli accessori, l'altezza libera sottopiano è di 600 mm. Per collocare contenitori o attrezzature voluminosi occorre verificare anche lo spazio disponibile tra i montanti e gli altri elementi strutturali. Contattare l'assistenza tecnica LogiExpo per informazioni e consulenza: tel. 051 558776, email info@logiexpo.it oppure tramite il modulo di contatto.

Configurazione iniziale libera e possibilità di aggiungere accessori

Il BML25 viene proposto senza blocchi sottopiano. È una soluzione adatta quando si preferisce utilizzare i ripiani inferiori per materiali e attrezzature, oppure quando non è necessario disporre immediatamente di cassetti e vani chiusi integrati nel tavolo.

La struttura è comunque predisposta per l'installazione successiva di un massimo di due blocchi accessori, uno centrato in ciascuna campata. Il fissaggio avviene mediante viti e boccole filettate predisposte nei profili sottopiano.

È possibile attrezzare una sola campata, lasciando l'altra senza moduli, oppure installare un blocco in entrambe. Se viene montato un solo blocco, questo può essere trasferito nella campata opposta. Con due blocchi differenti, le rispettive posizioni possono essere invertite.

Gli accessori disponibili comprendono:

• Blocco con cassetto singolo sospeso sotto piano.
• Blocco a 3 cassetti con chiusura centralizzata.
• Blocco misto con cassetto e vano armadietto con sportello.
• Blocco con singolo vano armadietto dotato di sportello.

Questi moduli non sono compresi nella configurazione BML25 senza accessori. I blocchi vengono forniti assemblati e devono essere fissati alle predisposizioni della struttura. Il tavolo da 2500 mm prevede esclusivamente la posizione centrale di ciascuna delle due campate, non le tre posizioni sinistra, centro e destra delle versioni da 1500 e 2000 mm.

Dati tecnici della configurazione BML25

• Configurazione: BML25.
• Cassetti: nessuno.
• Vani con sportello: nessuno.
• Dimensioni del piano: 2500x700 mm, realizzato con un'unica lastra di lamiera spessore 30/10 (3 mm).
• Altezza della superficie di lavoro: 860 mm da terra.
• Bordi del piano: rialzati di 30 mm sui lati sinistro, posteriore e destro, fino alla quota di 890 mm; bordo anteriore ripiegato verso il basso di 30 mm con funzione antinfortunistica.
• Portata del piano: 1600 kg con carico uniformemente distribuito (c.u.d.).
• Struttura portante: monoblocco saldato con sei montanti e due campate.
• Montanti: tubolare metallico 80x40 mm, spessore 15/10.
• Collegamenti sottopiano: traversi anteriori e posteriori in tubolare 40x40 mm, spessore 15/10; collegamenti laterali specifici della versione con piano in lamiera, anch'essi in tubolare 40x40 mm, spessore 15/10.
• Ripiani inferiori strutturali: due elementi rinforzati distinti, affiancati e complanari senza interspazio, uno per ciascuna campata, in lamiera spessore 10/10. Ciascun ripiano è saldato ai quattro montanti della propria campata.
• Quota dei ripiani inferiori: 210 mm da terra.
• Portata dei ripiani inferiori: 200 kg c.u.d. per ciascun ripiano.
• Altezza libera sottopiano: 600 mm in assenza di blocchi accessori; la possibilità di inserire oggetti voluminosi dipende dagli spazi effettivamente disponibili nelle campate.
• Predisposizione per accessori: massimo due blocchi, uno centrato per campata, fissabili mediante viti e boccole filettate predisposte nella struttura.
• Piastre di base: spessore 3 mm, foro Ø12 mm su ciascun montante per l'eventuale fissaggio al pavimento.
• Fornitura: struttura monoblocco già assemblata, senza moduli accessori installati.

Quando scegliere una configurazione con cassetti o vani

La versione senza moduli privilegia la disponibilità dei ripiani inferiori e dello spazio delle due campate. Se invece occorre custodire utensili e materiali in contenitori chiusi direttamente sotto il piano, sono disponibili allestimenti alternativi con la stessa larghezza e struttura portante.

Il tavolo da 2500 mm con un cassetto sospeso permette di organizzare utensili e piccoli componenti in un cassetto collocato nella parte alta di una campata. La versione con un vano e sportello mette invece a disposizione uno spazio chiuso per materiali di dimensioni differenti. Il tavolo con due cassetti sospesi distribuisce un cassetto in ciascuna campata.

Per valutare altre configurazioni e larghezze è possibile consultare la categoria tavoli da lavoro per officina con piano in lamiera.

FAQ sul tavolo da lavoro BML25 da 2500 mm

Posso far scorrere un componente lungo oltre le estremità laterali del piano?

Non direttamente sullo stesso livello della superficie di lavoro: i due lati corti del piano presentano bordi rialzati di 30 mm, che ostacolano lo scorrimento del componente oltre le estremità. Il lato anteriore, rivolto verso l'operatore, non ha invece un bordo rialzato. Per movimentare componenti più lunghi del piano occorre quindi considerare la geometria dei bordi, le dimensioni e il peso del pezzo e le modalità con cui viene spostato o sollevato.
