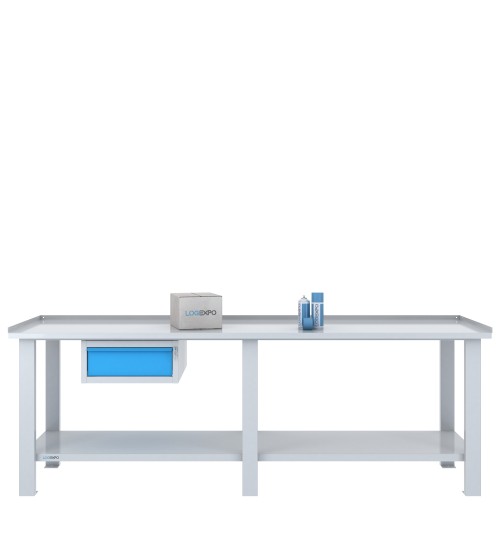

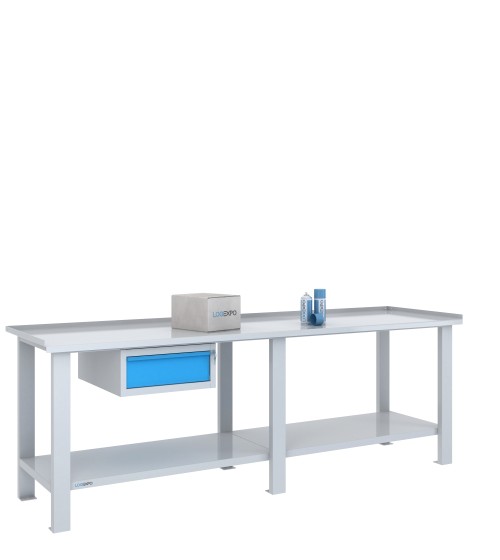

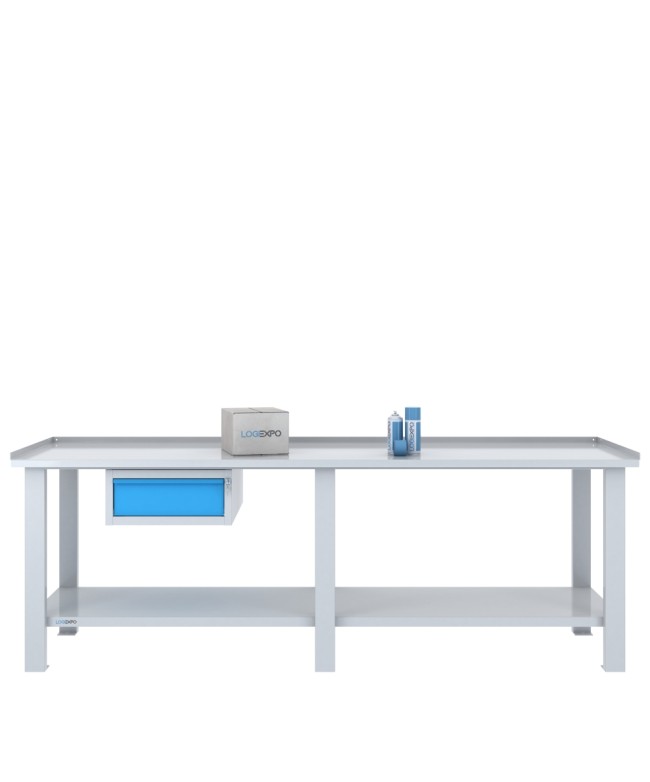

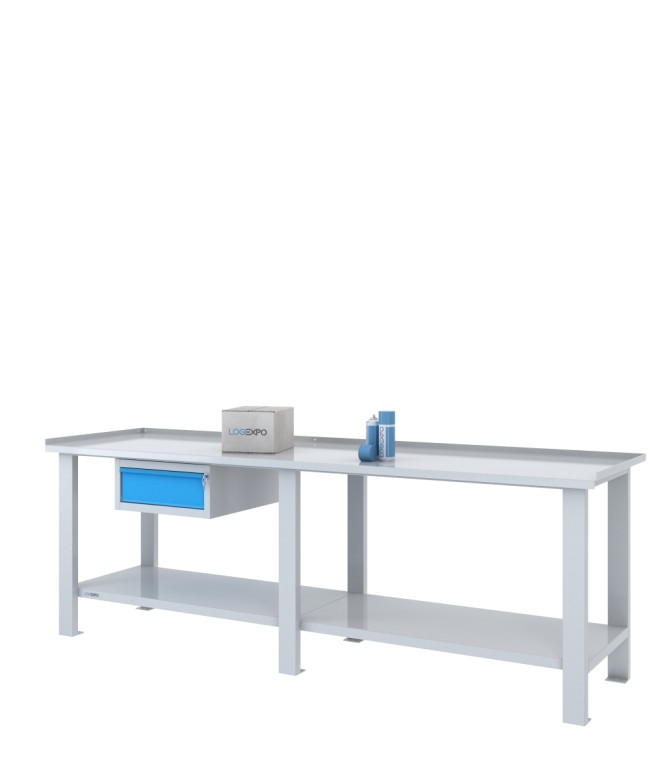

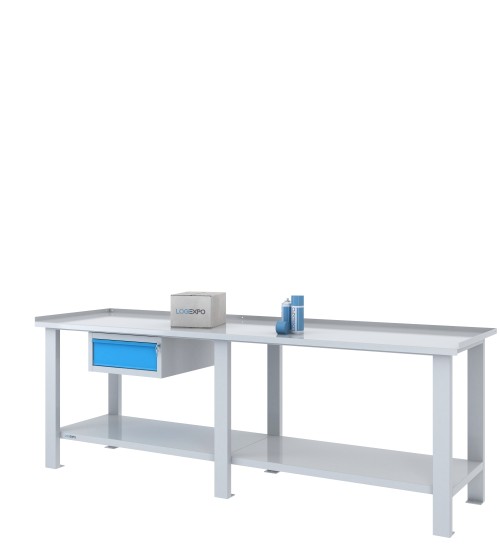

Tavolo da lavoro per officina 2500x700 con 1 cassetto sospeso

Tavolo da lavoro 2500x700 con un cassetto sospeso e una campata libera

Il tavolo da lavoro per officina BML25-C1 combina un piano in lamiera da 2500x700 mm con un cassetto sospeso sotto il piano, installato al centro di una delle due campate della struttura. La seconda campata rimane priva di blocchi accessori e conserva una maggiore disponibilità di spazio sopra il proprio ripiano inferiore.

È una configurazione adatta a postazioni nelle quali è utile tenere alcuni utensili, strumenti o piccoli componenti in un cassetto chiuso, senza occupare entrambe le campate con moduli di contenimento. Può essere utilizzata, ad esempio, per attività di preparazione, assemblaggio o manutenzione che richiedono una superficie estesa e uno spazio sottopiano organizzato in modo differenziato.

Il piano è realizzato con un'unica lastra di lamiera spessore 3 mm ed è sostenuto da una struttura monoblocco saldata a sei montanti, con una portata di 1600 kg con carico uniformemente distribuito (c.u.d.) sull'intera superficie di lavoro.

Un cassetto sospeso per utensili e piccoli componenti

Il tavolo comprende un modulo sospeso con dimensioni esterne di 505x620x224h mm, realizzato in lamiera spessore 8/10. Il modulo contiene un cassetto estraibile su guide, dotato di serratura e con una portata di 60 kg.

Il cassetto è accessibile dal fronte del tavolo e permette di conservare vicino al piano gli utensili o i componenti che devono essere riposti in uno spazio chiuso. Può essere dedicato, ad esempio, a strumenti impiegati nella preparazione di un intervento, mentre il materiale più voluminoso trova posto nelle zone sottopiano non occupate dal modulo.

Il modulo viene installato al centro della campata sinistra oppure destra, secondo l'organizzazione della postazione. Non occupa quindi l'intera larghezza del tavolo e, grazie alla sua altezza contenuta, lascia utilizzabile anche una parte dello spazio sottostante.

Ripiani inferiori: altezza disponibile 376 mm sotto il modulo sospeso e 600 mm nella campata libera

La struttura comprende due ripiani inferiori strutturali rinforzati, distinti ma affiancati e complanari senza interspazio, uno per ciascuna campata. Ogni ripiano è realizzato in lamiera spessore 10/10, è saldato ai quattro montanti della rispettiva campata e si trova a 210 mm da terra.

La portata di ciascun ripiano è di 200 kg c.u.d. I due elementi rimangono parte integrante della struttura indipendentemente dalla presenza del cassetto sospeso.

Nella campata accessoriata, il modulo alto 224 mm occupa la parte superiore dello spazio sottopiano. Sotto il modulo installato rimangono 376 mm di altezza utile, che possono essere considerati nella scelta dei materiali e dei contenitori da collocare sul ripiano inferiore.

L'altra campata, priva di blocchi accessori, mantiene invece i 600 mm di altezza libera sottopiano previsti dalla struttura senza moduli. Questa differenza permette di riservare la zona non accessoriata a materiali più alti, attrezzature o contenitori che richiedono maggiore spazio verticale.

Per stabilire se un oggetto possa essere collocato e movimentato sui ripiani, occorre considerare anche larghezza, profondità, montanti e collegamenti del telaio, oltre allo spazio disponibile per l'inserimento e il prelievo frontale.

Piano di lavoro in un'unica lastra di lamiera da 3 mm

Il piano da 2500x700 mm è realizzato con un'unica lastra di lamiera spessore 30/10 (3 mm). La superficie è continua, senza giunzioni fra pannelli affiancati in corrispondenza delle due campate.

La lunghezza del piano permette di distribuire utensili, componenti e attrezzature lungo diverse zone operative. In una postazione di assemblaggio, ad esempio, è possibile destinare una porzione della superficie alla preparazione dei pezzi e un'altra alle operazioni successive, mantenendo il cassetto in corrispondenza della zona nella quale gli utensili vengono prelevati più frequentemente.

La superficie di lavoro si trova a 860 mm da terra. I bordi rialzati di 30 mm sui lati sinistro, posteriore e destro raggiungono la quota massima di 890 mm.

Il bordo anteriore, rivolto verso l'operatore, è ripiegato verso il basso di 30 mm, con funzione antinfortunistica. Il fronte rimane privo di un bordo rialzato, mentre la geometria degli altri tre lati va considerata quando si appoggiano o si movimentano componenti sul piano.

Struttura monoblocco e possibilità di riconfigurazione

Il telaio metallico saldato è formato da sei montanti in tubolare 80x40 mm, spessore 15/10. I collegamenti anteriori e posteriori sottopiano e quelli laterali specifici della versione con piano in lamiera sono realizzati in tubolare 40x40 mm, spessore 15/10.

La portata di 1600 kg c.u.d. riguarda l'intero piano di lavoro, non ciascuna campata separatamente. Per attrezzature con appoggi molto concentrati o che producono sollecitazioni durante il funzionamento, la distribuzione dei carichi deve essere valutata in relazione all'impiego previsto.

Le piastre alla base dei montanti hanno spessore 3 mm e foro Ø12 mm, predisposto per l'eventuale fissaggio al pavimento. La struttura metallica è verniciata a forno con polveri termoindurenti.

Il modulo con cassetto sospeso viene fissato mediante viti e boccole filettate predisposte nei profili sottopiano. La struttura da 2500 mm dispone di una predisposizione centrale per ciascuna campata. Il modulo con cassetto sospeso può essere fissato in una delle due campate e, se necessario, trasferito successivamente nell'altra utilizzando i punti di ancoraggio predisposti.

La posizione rimasta libera può anche ospitare un secondo blocco accessorio compatibile, senza dover rimuovere il cassetto già installato. In questo modo è possibile aggiungere un altro cassetto sospeso, una cassettiera o un vano con sportello, tenendo conto del diverso ingombro dei moduli. Il numero massimo rimane di due blocchi complessivi, uno per campata.

La struttura monoblocco e il modulo a cassetto sospeso sono forniti già assemblati. Per completare l'allestimento, il modulo deve essere fissato alla predisposizione sottopiano scelta.

Il tavolo è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 e in versione Bicolor, con struttura e modulo in Grigio chiaro e frontale del cassetto in Blu.

Dati tecnici della configurazione BML25-C1

• Configurazione: tavolo da lavoro per officina con un modulo a cassetto sospeso, installabile al centro di una delle due campate; seconda campata priva di blocchi accessori.
• Dimensioni del piano: 2500x700 mm, un'unica lastra di lamiera spessore 30/10 (3 mm).
• Altezza della superficie di lavoro: 860 mm da terra.
• Bordi del piano: rialzati di 30 mm sui lati sinistro, posteriore e destro, fino alla quota di 890 mm; bordo anteriore ripiegato verso il basso di 30 mm con funzione antinfortunistica.
• Portata del piano: 1600 kg con carico uniformemente distribuito (c.u.d.) sull'intera superficie.
• Struttura: monoblocco metallico saldato con sei montanti e due campate.
• Montanti: tubolare 80x40 mm, spessore 15/10.
• Collegamenti sottopiano: anteriori, posteriori e laterali in tubolare 40x40 mm, spessore 15/10.
• Modulo sospeso: un blocco in lamiera spessore 8/10, con dimensioni esterne di 505x620x224h mm e un cassetto estraibile.
• Cassetto: scorrimento su guide, serratura e portata di 60 kg.
• Vani con sportello: nessuno.
• Ripiani inferiori strutturali: due elementi distinti e rinforzati, affiancati e complanari senza interspazio, uno per campata. Ciascun ripiano è realizzato in lamiera spessore 10/10 ed è saldato ai quattro montanti della rispettiva campata.
• Quota dei ripiani inferiori: 210 mm da terra.
• Portata dei ripiani inferiori: 200 kg c.u.d. per ciascun ripiano.
• Altezza libera sottopiano senza accessori: 600 mm.
• Altezza utile sotto il modulo installato: 376 mm nella posizione occupata dal cassetto sospeso.
• Campata non accessoriata: priva di moduli, con altezza libera sottopiano di 600 mm; verificare gli ingombri strutturali e lo spazio di accesso per l'inserimento di attrezzature e contenitori.
• Predisposizioni per accessori: massimo due blocchi, uno centrato per campata. Nella configurazione iniziale una posizione è occupata e una rimane disponibile.
• Possibilità di riconfigurazione: il modulo sospeso può essere trasferito alla campata opposta oppure affiancato da un secondo blocco compatibile nella campata libera.
• Fissaggio dei moduli: mediante viti e boccole filettate predisposte nei profili sottopiano.
• Piastre di base: spessore 3 mm, foro Ø12 mm per l'eventuale fissaggio al pavimento.
• Finitura: verniciatura a forno con polveri termoindurenti; colorazioni Blu RAL 5015, Grigio chiaro RAL 7035 e Bicolor.
• Fornitura: struttura monoblocco e modulo a cassetto sospeso già assemblati. Il modulo deve essere fissato alla predisposizione sottopiano.

Alternative con due cassetti o diverso allestimento sottopiano

La configurazione con un solo cassetto sospeso è adatta a chi desidera un punto di contenimento chiuso senza impegnare entrambe le campate. Il tavolo da 2500 mm senza moduli mantiene invece entrambe le campate prive di accessori.

Se servono due punti di contenimento distinti, il tavolo con due cassetti sospesi installa un modulo in ciascuna campata, mantenendo 376 mm di altezza utile sotto entrambi.

Per aggiungere un vano chiuso conservando il cassetto sospeso, è disponibile la versione con un cassetto sospeso e un vano con sportello, con due moduli distinti, uno per campata.

Per confrontare le altre configurazioni e larghezze consulta la categoria dei tavoli da lavoro per officina con piano in lamiera.

FAQ sul tavolo da lavoro con un cassetto sospeso

In una postazione di controllo, come tenere separati i componenti da verificare da quelli già controllati?

La superficie da 2500 mm può essere organizzata in due zone, una per i componenti da verificare e una per quelli già controllati, utilizzando contenitori identificati per evitare scambi. I due ripiani inferiori possono ospitare i materiali in attesa di utilizzo o di trasferimento: nella zona sotto il modulo sospeso sono disponibili 376 mm di altezza utile, mentre la campata senza accessori mantiene 600 mm di altezza libera. Il cassetto può essere riservato agli strumenti utilizzati durante le verifiche, separandoli dal flusso dei componenti.
