Tavolo da lavoro per officina 2500x700 con 2 cassetti sospesi

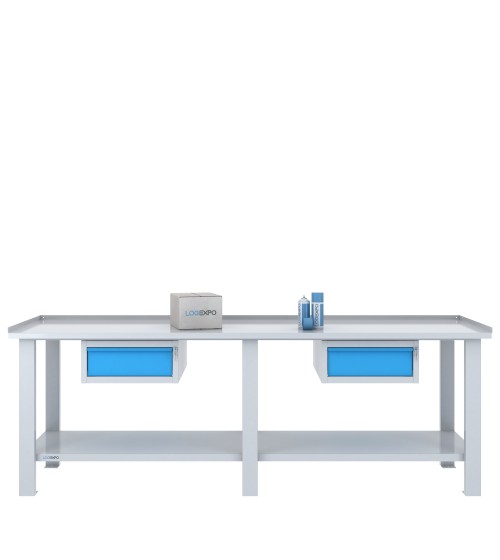

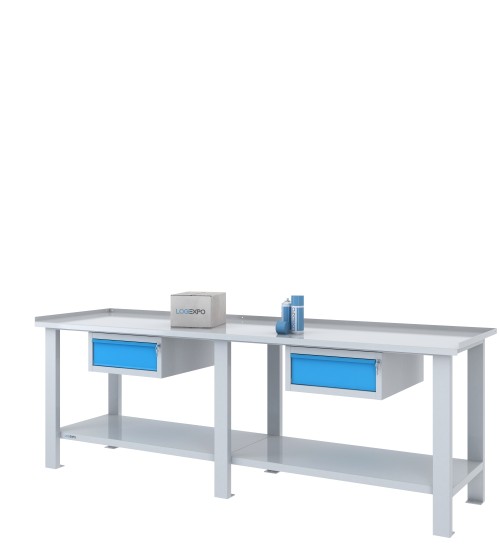

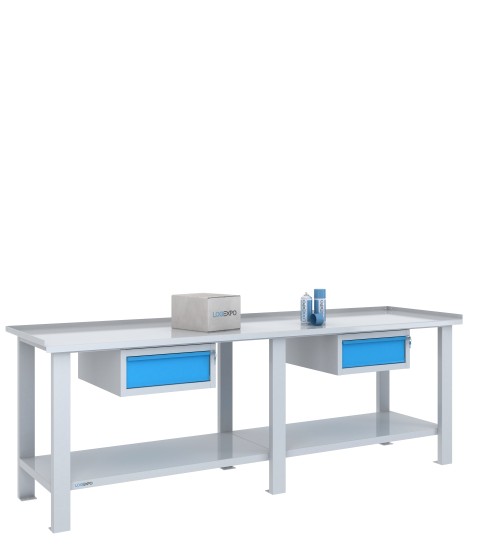

Tavolo da lavoro 2500x700 con due cassetti sospesi, uno per campata

Il tavolo da lavoro per officina BML25-2C1 combina un piano in lamiera da 2500x700 mm con due cassetti sospesi indipendenti, installati sotto il piano, uno al centro di ciascuna campata. È una configurazione pensata per avere a disposizione due spazi chiusi per utensili e piccoli componenti, conservando parte del volume sottopiano per materiali e attrezzature sui ripiani inferiori.

La struttura monoblocco saldata a sei montanti sostiene un piano realizzato con un'unica lastra di lamiera da 3 mm, con portata di 1600 kg con carico uniformemente distribuito (c.u.d.). La larghezza può essere utile nelle postazioni di assemblaggio, preparazione o manutenzione in cui occorre disporre più gruppi di componenti lungo la stessa superficie, senza imporre una suddivisione del piano in due zone fisse.

Due cassetti distinti, con serrature indipendenti

Ogni campata ospita un modulo sospeso con dimensioni esterne di 505x620x224h mm, realizzato in lamiera spessore 8/10 e dotato di un cassetto estraibile su guide. Ogni cassetto ha una propria serratura e una portata di 60 kg.

I due moduli sono elementi separati, installati al centro delle rispettive campate: non formano quindi un'unica cassettiera e non utilizzano una chiusura centralizzata comune. Questo permette di gestire autonomamente i due punti di contenimento, ad esempio riservandoli a utensili o componenti impiegati in attività differenti.

Entrambi i cassetti sono accessibili dal fronte del tavolo. Essendo sospesi nella parte superiore delle campate, consentono di conservare spazio utilizzabile anche sui ripiani inferiori strutturali.

Ripiani inferiori: spazio di appoggio sotto i moduli sospesi

Alla base della struttura sono presenti due ripiani rinforzati distinti, affiancati e complanari senza interspazio, uno per campata. Ogni ripiano è realizzato in lamiera spessore 10/10, è saldato ai quattro montanti della rispettiva campata, si trova a 210 mm da terra e ha una portata di 200 kg c.u.d.

I due moduli a cassetto sono sospesi nella parte alta delle campate e hanno un'altezza esterna di 224 mm. Considerando i 600 mm di altezza libera sottopiano senza accessori, sotto ciascun modulo installato rimangono 376 mm di altezza utile.

Questa quota permette di valutare concretamente l'utilizzo dei ripiani inferiori per contenitori, materiali e attrezzature da mantenere vicino alla postazione. Per verificare la compatibilità di un oggetto occorre considerare anche la larghezza, la profondità e lo spazio disponibile per inserirlo ed estrarlo tra i montanti e gli altri elementi strutturali.

Piano in un'unica lastra di lamiera e bordi su tre lati

Il piano da 2500x700 mm è costituito da un'unica lastra di lamiera spessore 30/10 (3 mm), senza giunzioni fra due pannelli in corrispondenza delle campate. La superficie di lavoro è a 860 mm da terra. I bordi rialzati di 30 mm sui lati sinistro, posteriore e destro raggiungono la quota di 890 mm.

Il bordo anteriore è invece ripiegato verso il basso di 30 mm, con funzione antinfortunistica, e lascia il fronte privo di un bordo rialzato. La disposizione degli utensili e dei componenti sul piano deve considerare questi bordi, soprattutto quando le lavorazioni richiedono movimentazioni verso le estremità laterali.

Struttura monoblocco, portata e possibilità di riconfigurazione

Il telaio saldato è formato da sei montanti in tubolare 80x40 mm, spessore 15/10. I collegamenti anteriori e posteriori sottopiano e quelli laterali specifici della versione con piano in lamiera sono in tubolare 40x40 mm, spessore 15/10. Le piastre alla base dei montanti hanno spessore 3 mm e foro Ø12 mm, predisposto per l'eventuale fissaggio al pavimento.

La portata di 1600 kg c.u.d. riguarda l'intero piano superiore, non 800 kg assegnati automaticamente a ciascuna campata. Per attrezzature con appoggi molto concentrati o sollecitazioni dinamiche occorre valutare le condizioni effettive di utilizzo.

I due moduli sospesi sono fissati alle predisposizioni della struttura mediante viti e boccole filettate. Ogni campata dispone di una sola posizione centrale per un blocco accessorio: con entrambi i moduli installati, le due posizioni disponibili sono occupate. Se le esigenze cambiano, è possibile rimuovere o sostituire uno dei moduli con un altro blocco compatibile, senza modificare la struttura monoblocco.

La struttura monoblocco e i due moduli a cassetto sospeso sono forniti già assemblati. Per completare l'allestimento, i moduli devono essere fissati alle predisposizioni sottopiano.

La configurazione è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 e in versione Bicolor, con struttura e moduli grigio chiaro e frontali dei cassetti blu.

Dati tecnici della configurazione BML25-2C1

• Configurazione: tavolo da lavoro per officina con due moduli a cassetto sospeso, uno centrato in ciascuna campata; nessun vano con sportello.
• Piano di lavoro: 2500x700 mm, realizzato con un'unica lastra di lamiera spessore 30/10 (3 mm).
• Altezza della superficie di lavoro: 860 mm da terra.
• Bordi del piano: rialzati di 30 mm sui lati sinistro, posteriore e destro, fino alla quota di 890 mm; bordo anteriore ripiegato verso il basso di 30 mm con funzione antinfortunistica.
• Portata del piano: 1600 kg con carico uniformemente distribuito (c.u.d.) sull'intera superficie.
• Struttura: monoblocco saldato a sei montanti, suddiviso in due campate.
• Montanti: tubolare 80x40 mm, spessore 15/10.
• Collegamenti sottopiano: anteriori, posteriori e laterali in tubolare 40x40 mm, spessore 15/10.
• Moduli sospesi: due blocchi distinti in lamiera spessore 8/10, ciascuno con dimensioni esterne di 505x620x224h mm e un cassetto estraibile.
• Cassetti: due in totale, uno per modulo, con scorrimento su guide e serratura indipendente. Portata di 60 kg per singolo cassetto.
• Ripiani inferiori strutturali: due elementi distinti e rinforzati, affiancati e complanari senza interspazio, uno per campata. Ogni ripiano è realizzato in lamiera spessore 10/10 ed è saldato ai quattro montanti della rispettiva campata.
• Quota dei ripiani inferiori: 210 mm da terra.
• Portata dei ripiani inferiori: 200 kg c.u.d. per ciascun ripiano.
• Altezza libera sottopiano senza moduli: 600 mm.
• Altezza utile sotto i moduli installati: 376 mm sotto ciascuno dei due moduli a cassetto sospeso. Per l'inserimento di contenitori e attrezzature occorre considerare anche larghezza, profondità e accessibilità delle campate.
• Predisposizioni per accessori: massimo un blocco centrato per campata, per un totale di due blocchi installabili. Fissaggio mediante viti e boccole filettate predisposte nei profili sottopiano.
• Piastre di base: spessore 3 mm, foro Ø12 mm per l'eventuale fissaggio al pavimento.
• Fornitura: struttura monoblocco e due moduli a cassetto sospeso già assemblati. I moduli devono essere fissati alle predisposizioni sottopiano.

Alternative: un solo cassetto oppure più contenimento

Se serve mantenere un'intera campata senza moduli, il tavolo da 2500 mm con un cassetto sospeso lascia libera la seconda posizione. La versione senza moduli mantiene entrambe le campate prive di accessori. Se invece occorre suddividere più utensili in cassetti, la versione con sei cassetti utilizza due blocchi a tre cassetti alti 600 mm.

Per confrontare tutte le configurazioni e le altre larghezze consulta i tavoli da lavoro per officina con piano in lamiera.

FAQ sul tavolo da lavoro con due cassetti sospesi

Se in futuro mi servono più di due cassetti, posso mantenere una serratura indipendente per ciascuno?

Non con i moduli standard previsti per questa struttura. Il tavolo da 2500 mm dispone di due posizioni sottopiano, entrambe già occupate dai moduli sospesi. Per ottenere quattro cassetti è possibile sostituire uno dei due moduli con una cassettiera a tre cassetti: il cassetto sospeso restante mantiene la propria serratura, mentre i tre cassetti della cassettiera utilizzano una chiusura centralizzata comune. Cambia anche lo spazio disponibile sul ripiano inferiore: i 376 mm di altezza utile rimangono sotto il modulo sospeso conservato, ma non sotto la cassettiera alta 600 mm.
