Tavolo da lavoro 1500x700 con 1 cassetto sospeso

Tavolo da lavoro 1500x700 con cassetto sospeso sotto il piano

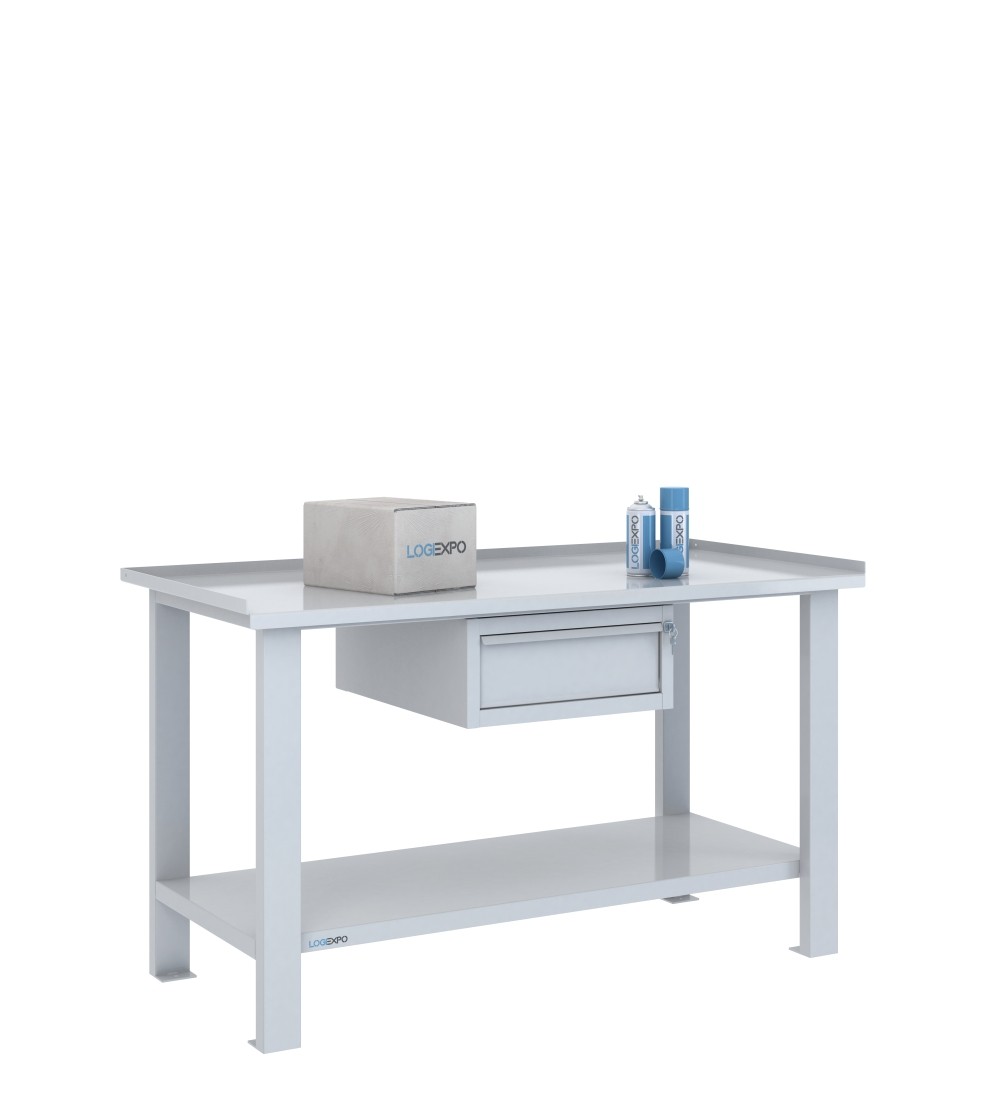

La configurazione BML15-C1 identifica il tavolo da lavoro monoblocco da 1500x700 mm con un singolo cassetto sospeso installato sotto il piano. Rispetto alla versione senza moduli aggiunge un volume chiuso ed estraibile per utensili, componenti o accessori, senza occupare il sottopiano con un blocco alto 600 mm.

La larghezza di 1500 mm permette inoltre di scegliere la posizione del cassetto tra le tre predisposizioni presenti sulla struttura: laterale sinistra, centrale oppure laterale destra.

Un cassetto sospeso mantenendo ampio spazio sottopiano

Il modulo con cassetto misura 505x620x224h mm ed è realizzato in lamiera spessore 8/10. Il cassetto è montato su guide, dispone di chiusura a chiave e ha una portata di 60 kg.

L'altezza contenuta del modulo permette di mantenere disponibile una parte rilevante del volume compreso tra il piano di lavoro e il ripiano inferiore strutturale. La configurazione è quindi differente da quelle con blocchi alti 600 mm, che impegnano una porzione maggiore del sottopiano.

Posizione del cassetto: sinistra, centro oppure destra

Sulla struttura da 1500 mm il singolo cassetto sospeso può essere installato utilizzando una delle tre predisposizioni disponibili: sinistra, centrale oppure destra.

La posizione può essere scelta in funzione dell'organizzazione della postazione e della zona dalla quale il cassetto deve essere raggiunto più frequentemente. Se in futuro si prevede l'aggiunta di un secondo blocco, la configurazione finale dovrà utilizzare esclusivamente le due posizioni laterali: un eventuale cassetto inizialmente collocato al centro dovrà quindi essere riposizionato lateralmente.

Piano di lavoro in lamiera da 3 mm: superficie a 860 mm e ingombro massimo in altezza 890 mm

Il piano è realizzato in lamiera spessore 30/10, pari a 3 mm. La superficie operativa si trova a 860 mm da terra.

I lati sinistro, posteriore e destro presentano bordi rialzati di 30 mm; il bordo rivolto verso l'operatore è invece ripiegato verso il basso di 30 mm. In corrispondenza dei tre bordi rialzati la quota massima raggiunge 890 mm.

Le due quote indicano elementi differenti: 860 mm identifica la superficie di lavoro, mentre 890 mm rappresenta l'ingombro massimo in corrispondenza dei bordi laterali e posteriore.

Struttura metallica monoblocco saldata

La struttura utilizza quattro gambe/montanti in tubolare metallico 80x40 mm spessore 15/10. I collegamenti frontali, posteriori e laterali sottopiano sono realizzati in tubolare 40x40 mm spessore 15/10.

Alla base delle gambe sono presenti piastre in acciaio spessore 3 mm con foro Ø12 mm predisposto per l'eventuale fissaggio al pavimento. Il sistema di ancoraggio deve essere scelto in funzione del pavimento e delle condizioni di installazione.

Ripiano inferiore rinforzato e spazio disponibile sotto il cassetto

Il tavolo integra un ripiano inferiore strutturale saldato in lamiera spessore 10/10 con portata di 200 kg, posizionato a 210 mm da terra.

Il cassetto sospeso, alto 224 mm, non occupa l'intero volume verticale disponibile. Il ripiano inferiore rimane quindi utilizzabile anche nella zona sottostante il modulo, compatibilmente con l'ingombro dei materiali o delle attrezzature che si intendono collocare.

Portate del piano, del cassetto e del ripiano inferiore

Il piano di lavoro ha una portata di 800 kg c.u.d., riferita a un carico uniformemente distribuito sulla superficie. Il cassetto sospeso ha portata di 60 kg e il ripiano inferiore strutturale di 200 kg.

Le tre portate si riferiscono a componenti differenti e non devono essere sommate per ricavare una portata complessiva unica della postazione.

Dati tecnici del tavolo BML15-C1

• Configurazione: BML15-C1;
• dimensioni del piano: 1500x700 mm;
• quota superficie di lavoro: 860 mm;
• quota massima ai bordi rialzati: 890 mm;
• piano di lavoro: lamiera spessore 30/10 (3 mm);
• bordi del piano: rialzati di 30 mm sui lati sinistro, posteriore e destro; bordo lato operatore ripiegato verso il basso di 30 mm;
• portata piano: 800 kg c.u.d.;
• gambe / montanti: 4, tubolare 80x40 mm spessore 15/10;
• collegamenti sottopiano: tubolare 40x40 mm spessore 15/10;
• cassetto sospeso: 505x620x224h mm, lamiera 8/10, montaggio su guide, portata 60 kg, chiusura a chiave;
• posizioni disponibili con un solo blocco: sinistra, centro oppure destra;
• vani con sportello: nessuno;
• ripiano inferiore: lamiera 10/10, portata 200 kg.

Configurazioni alternative da 1500 mm

La famiglia da 1500 mm comprende anche la versione senza moduli, configurazioni con due cassetti sospesi, blocchi a 3 cassetti, vani con ripiano e sportello e combinazioni di due blocchi. Con un solo blocco sono disponibili tre posizioni; quando i blocchi diventano due, devono occupare le due posizioni laterali.

Per confrontare le diverse soluzioni è possibile consultare la categoria dei tavoli da lavoro per officina con piano in lamiera.

Colorazioni disponibili

Il tavolo è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 oppure nella configurazione Bicolor con RAL 7035 e frontale del cassetto Blu RAL 5015.

FAQ sul tavolo da lavoro BML15-C1

Quando conviene collocare il cassetto al centro e quando in posizione laterale?

Non esiste una posizione migliore in assoluto. La posizione centrale può essere coerente quando il lavoro si concentra prevalentemente nella zona centrale del piano e non è prevista un'ulteriore accessorizzazione sottopiano. Una posizione laterale può invece avvicinare il cassetto alla zona di prelievo più frequente e, se in futuro viene aggiunto un secondo blocco, permette di utilizzare l'altra posizione laterale senza dover prima spostare il cassetto.

Quale vantaggio offre il cassetto sospeso rispetto al BML15 senza moduli?

Aggiunge un volume chiuso ed estraibile per componenti, attrezzature e utensili che è utile mantenere vicino alla superficie di lavoro, conservando però gran parte del sottopiano libero. La versione senza moduli privilegia invece il massimo volume aperto sopra il ripiano inferiore. La scelta dipende quindi dalla necessità reale di avere un punto di contenimento immediatamente accessibile.

Quando può essere utile un singolo cassetto sospeso in una postazione di controllo o preparazione?

Può essere utile quando la postazione richiede pochi strumenti, accessori o piccoli componenti da mantenere vicini alla superficie e disponibili con continuità, senza organizzare tutto il sottopiano in cassettiere o vani. Il contenuto dovrebbe essere definito in base alla frequenza d'uso e alla sequenza effettiva delle operazioni.
