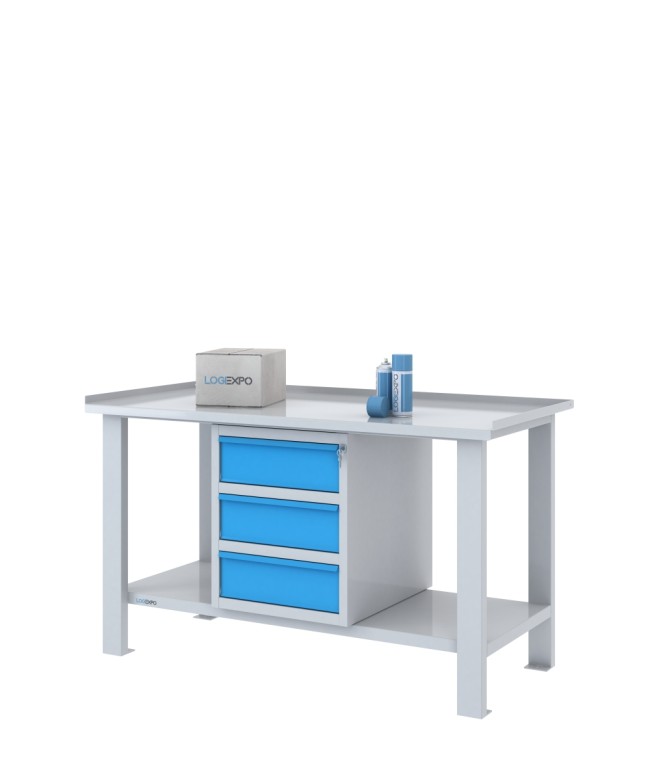

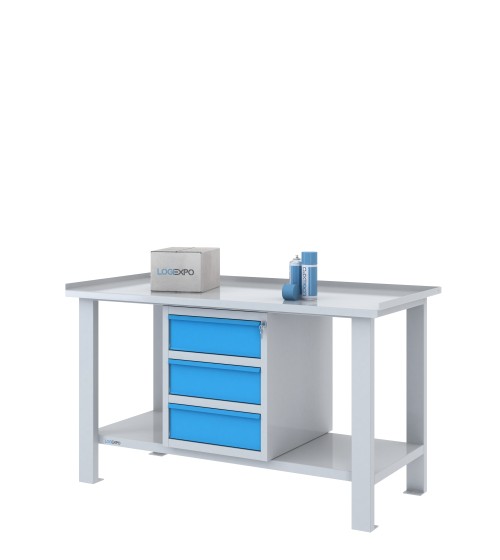

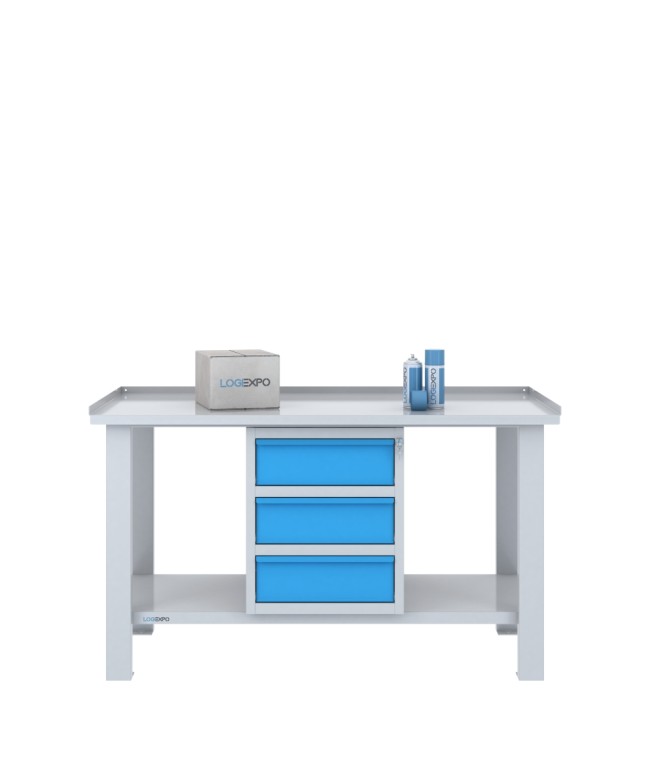

Tavolo da lavoro 1500x700 con 3 cassetti

Tavolo da lavoro 1500x700 con blocco a 3 cassetti

La configurazione BML15-C3 identifica il tavolo da lavoro monoblocco da 1500x700 mm con un blocco a 3 cassetti installato sotto il piano. Il modulo concentra il contenimento in tre volumi estraibili distinti, lasciando la parte restante del sottopiano priva di blocchi alti.

La configurazione abbina il piano di lavoro in lamiera da 3 mm alla possibilità di organizzare utensili, strumenti, accessori o componenti ricorrenti nei tre cassetti, mantenendo separato il contenimento dalla superficie operativa.

Blocco da 600 mm con 3 cassetti e chiusura centralizzata

Il blocco misura 505x620x600h mm ed è realizzato in lamiera spessore 8/10. I tre cassetti sono montati su guide e hanno una portata di 60 kg ciascuno.

La cassettiera utilizza una chiusura centralizzata: la serratura agisce sul blocco a 3 cassetti come unico sistema di chiusura, diversamente dai moduli sospesi dotati di un singolo cassetto.

Il blocco può essere installato a sinistra, al centro oppure a destra

La struttura da 1500 mm dispone di tre predisposizioni di fissaggio: laterale sinistra, centrale e laterale destra. Con un solo blocco a 3 cassetti è possibile utilizzare una qualsiasi delle tre posizioni.

La collocazione può quindi essere definita in funzione dell'organizzazione della postazione e dello spazio che si desidera mantenere non occupato da blocchi alti nel sottopiano.

Piano in lamiera da 3 mm: superficie di lavoro a 860 mm da terra

Il piano è realizzato in lamiera spessore 30/10, pari a 3 mm. La superficie di lavoro si trova a 860 mm da terra.

I lati sinistro, posteriore e destro presentano bordi rialzati di 30 mm; il bordo rivolto verso l'operatore è invece ripiegato verso il basso di 30 mm. In corrispondenza dei tre bordi rialzati la quota massima raggiunge 890 mm.

Le due misure indicano quote differenti: 860 mm corrisponde all'altezza della superficie di lavoro, mentre 890 mm rappresenta l'ingombro massimo in altezza in corrispondenza dei bordi laterali e posteriore.

Struttura metallica monoblocco saldata

La struttura utilizza quattro gambe/montanti in tubolare metallico 80x40 mm spessore 15/10. I collegamenti frontali, posteriori e laterali sottopiano sono realizzati in tubolare 40x40 mm spessore 15/10.

Alla base delle gambe sono presenti piastre in acciaio spessore 3 mm con foro Ø12 mm predisposto per l'eventuale fissaggio al pavimento. Il sistema di ancoraggio deve essere scelto in funzione del pavimento e delle condizioni di installazione.

Ripiano inferiore strutturale rinforzato e spazio sottopiano

Alla base del tavolo è presente un ripiano strutturale rinforzato, saldato alla struttura, in lamiera spessore 10/10 e con portata di 200 kg. Il ripiano è posizionato a 210 mm da terra.

Il blocco a 3 cassetti viene installato nello spazio compreso tra il piano di lavoro e il ripiano strutturale. Essendo presente un solo blocco da 505 mm di larghezza, il sottopiano non viene interamente occupato da moduli alti 600 mm.

Portate del piano, dei cassetti e del ripiano inferiore

Il piano di lavoro ha una portata di 800 kg c.u.d., riferita a un carico uniformemente distribuito sulla superficie. Ciascuno dei tre cassetti ha portata di 60 kg, mentre il ripiano inferiore strutturale rinforzato ha portata di 200 kg.

Le portate riguardano componenti differenti e non devono essere sommate per ricavare una portata complessiva unica della postazione.

Dati tecnici del tavolo BML15-C3

• Configurazione: BML15-C3;
• dimensioni del piano: 1500x700 mm;
• altezza della superficie di lavoro: 860 mm da terra;
• quota massima ai bordi rialzati: 890 mm;
• piano di lavoro: lamiera spessore 30/10 (3 mm);
• bordi del piano: rialzati di 30 mm sui lati sinistro, posteriore e destro; bordo lato operatore ripiegato verso il basso di 30 mm;
• portata piano: 800 kg c.u.d.;
• gambe / montanti: 4, tubolare 80x40 mm spessore 15/10;
• collegamenti sottopiano: tubolare 40x40 mm spessore 15/10;
• blocco a 3 cassetti: 505x620x600h mm, lamiera 8/10;
• cassetti: 3, montati su guide, portata 60 kg ciascuno;
• chiusura: centralizzata sul blocco a 3 cassetti;
• posizioni disponibili con un solo blocco: sinistra, centro oppure destra;
• vani con sportello: nessuno;
• ripiano inferiore strutturale rinforzato: lamiera 10/10, saldato alla base, portata 200 kg.

Configurazioni alternative da 1500 mm

La famiglia comprende anche versioni senza moduli, con cassetti sospesi, due blocchi a 3 cassetti, vani con ripiano e sportello e configurazioni miste. La BML15-C3 utilizza un solo blocco alto 600 mm e mantiene quindi una parte maggiore del sottopiano priva di moduli rispetto alle versioni con due blocchi.

Per confrontare le diverse soluzioni è possibile consultare la categoria dei tavoli da lavoro per officina con piano in lamiera.

Colorazioni disponibili

Il tavolo è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 oppure nella configurazione Bicolor con struttura e blocco accessorio Grigio chiaro RAL 7035 e frontali dei cassetti Blu RAL 5015.

FAQ sul tavolo da lavoro BML15-C3

Quando può essere utile collocare il blocco a 3 cassetti lateralmente anziché al centro?

La scelta dipende dall'organizzazione del sottopiano e dalla zona dalla quale si desidera accedere ai cassetti. Una posizione laterale concentra il blocco alto 600 mm su un lato e mantiene il volume non occupato da blocchi in una zona più continua; la posizione centrale distribuisce invece ai due lati lo spazio sottopiano restante. Non esiste una disposizione migliore in assoluto: va scelta in funzione del layout reale della postazione.

Come può essere utilizzata questa configurazione in una postazione di controllo o collaudo?

Può essere utile quando strumenti di misura, accessori, documentazione o piccoli componenti devono rimanere ordinati presso la postazione senza occupare stabilmente il piano. I tre cassetti permettono di separare gruppi di materiali o strumenti, mentre la superficie da 1500 mm può essere organizzata in zone dedicate alle diverse fasi del controllo. Eventuali requisiti specialistici di metrologia, isolamento dalle vibrazioni o ambiente controllato devono invece essere verificati separatamente. Per consigli e consulenza contattare l'assistenza tecnica LogiExpo: tel. 051 558776, email info@logiexpo.it oppure tramite il modulo di contatto.

Se in futuro serve anche un vano con sportello, è possibile aggiungere un secondo blocco?

Sì, utilizzando le predisposizioni della struttura. Se il blocco a 3 cassetti è già in posizione laterale, un secondo blocco compatibile può utilizzare il lato opposto. Se invece la cassettiera è collocata al centro, deve essere riposizionata lateralmente prima di aggiungere il secondo blocco, perché sul formato da 1500 mm due moduli possono occupare esclusivamente le posizioni sinistra e destra.
