Tavolo da lavoro 2000x700 con 6 cassetti e vano con sportello

Tavolo da lavoro 2000x700 con sei cassetti e vano con sportello

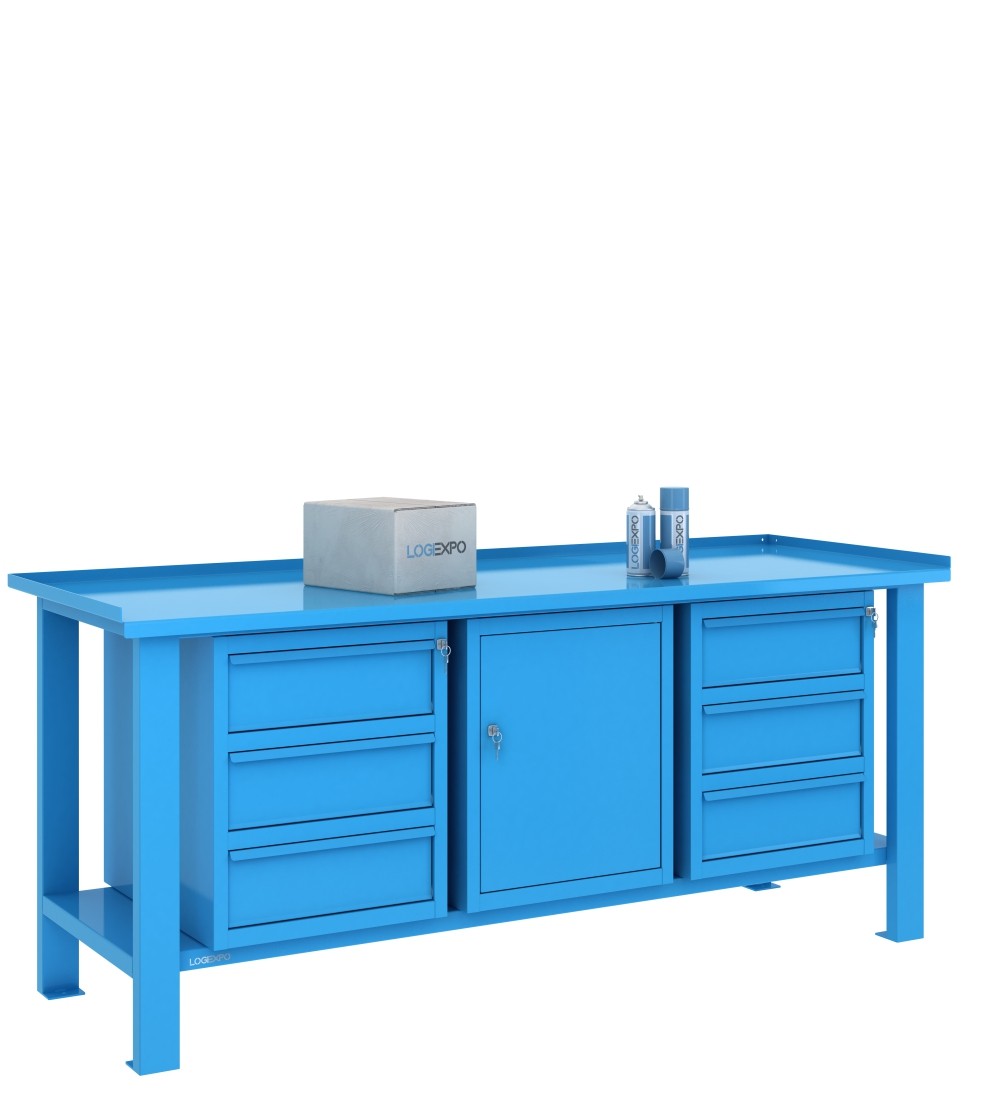

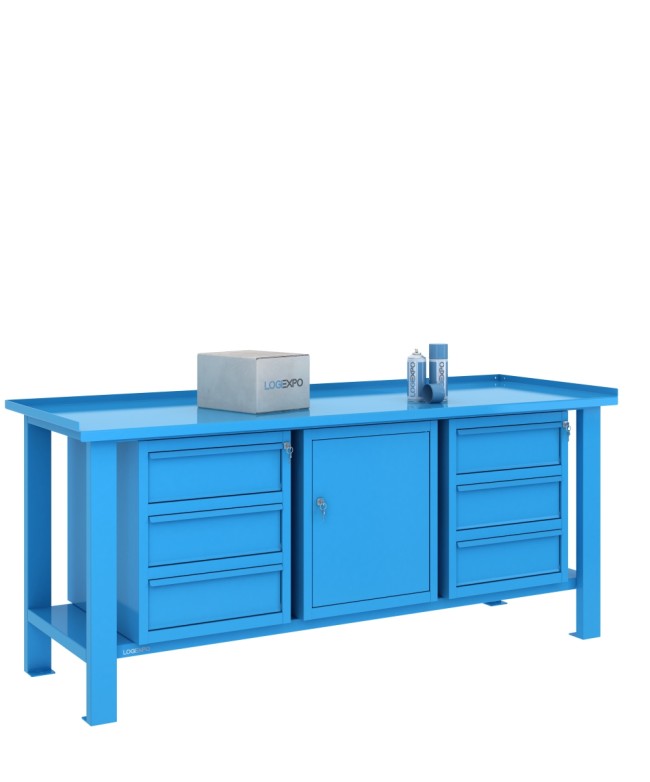

Questo tavolo da lavoro per officina da 2000x700 mm è dotato di piano in lamiera spessore 3 mm e di tre blocchi di contenimento sottopiano: due cassettiere indipendenti da tre cassetti ciascuna e un vano armadietto con ripiano interno e sportello.

La configurazione permette di organizzare utensili e componenti in sei cassetti estraibili, mantenendo uno spazio chiuso separato per attrezzature e materiali che non richiedono la stessa suddivisione.

I tre blocchi occupano tutte le predisposizioni disponibili sotto il piano. Rispetto alla versione con soli sei cassetti, questa composizione aggiunge un vano con sportello ma non lascia posizioni libere per ulteriori moduli senza una riconfigurazione.

Due cassettiere a tre cassetti e un vano armadietto

Il tavolo comprende due cassettiere indipendenti, ciascuna con dimensioni esterne di 505x620x600 mm (altezza). Ogni blocco è realizzato in lamiera spessore 8/10 e contiene tre cassetti montati su guide, con portata di 60 kg per cassetto.

I tre cassetti di ciascuna cassettiera sono gestiti da una chiusura centralizzata. Le due cassettiere costituiscono gruppi di contenimento distinti, ognuno con il proprio sistema di chiusura.

Il terzo blocco, anch'esso da 505x620x600 mm (altezza) e realizzato in lamiera spessore 8/10, comprende un vano armadietto con sportello dotato di serratura e un ripiano interno con portata di 40 kg.

Il vano con sportello può essere destinato a oggetti che richiedono uno spazio di contenimento diverso dai cassetti. La compatibilità con attrezzature di dimensioni particolari deve essere verificata considerando le misure interne effettivamente disponibili e l'apertura dello sportello, non soltanto le dimensioni esterne del blocco.

Organizzazione distinta di utensili e attrezzature

La combinazione di sei cassetti e un vano chiuso permette di separare materiali con caratteristiche e frequenze di utilizzo differenti.

In una postazione di manutenzione, ad esempio, le due cassettiere possono raccogliere utensili manuali, strumenti e accessori suddivisi per attività. Il vano con sportello può invece ospitare attrezzature o componenti che non richiedono una distribuzione in cassetti.

Nelle postazioni di preparazione e assemblaggio, la stessa configurazione può essere utilizzata per distinguere utensili operativi, componenti di ricambio e materiali necessari nelle diverse fasi del processo.

La distribuzione effettiva deve essere definita in base agli ingombri e al peso degli oggetti, alla frequenza di prelievo e alle modalità di lavoro degli operatori.

Il criterio distintivo di questa configurazione è la presenza contemporanea di due gruppi da tre cassetti e un vano armadietto separato, senza dover rinunciare a una delle due cassettiere per ottenere lo spazio chiuso.

Tre posizioni sottopiano occupate e disposizione dei blocchi

La struttura del tavolo da 2000 mm comprende tre posizioni di fissaggio: sinistra, centro e destra. Nella configurazione con sei cassetti e vano con sportello sono tutte occupate.

Le due cassettiere e il blocco armadietto sono elementi separati, fissati ai profili metallici sottopiano mediante viti e boccole filettate predisposte nella struttura.

La disposizione dei tre blocchi può essere modificata anche successivamente, utilizzando le predisposizioni disponibili e verificando la compatibilità degli ingombri.

La scelta della posizione del vano con sportello deve considerare la zona di utilizzo del tavolo, l'accessibilità ai cassetti e lo spazio richiesto per l'apertura dei diversi frontali.

Poiché tutte e tre le posizioni sono già occupate, un eventuale cambiamento del numero o della tipologia dei moduli richiede la sostituzione o la rimozione di almeno uno degli elementi installati.

Ripiano inferiore e spazio disponibile sotto il piano

Il tavolo è dotato di un ripiano inferiore strutturale rinforzato, realizzato in lamiera spessore 10/10, saldato alla struttura e posizionato a 210 mm da terra.

La portata del ripiano inferiore è di 200 kg. Questo componente rimane parte integrante della struttura anche quando sono presenti tutte e tre le unità di contenimento.

In assenza di moduli accessori, l'altezza libera nominale sottopiano è di 600 mm. I tre blocchi installati sono tutti alti 600 mm e impegnano sostanzialmente il volume verticale disponibile nelle rispettive posizioni.

Il ripiano inferiore rimane strutturalmente presente, ma l'accessibilità allo spazio immediatamente soprastante è condizionata dall'ingombro dei tre blocchi. Questa configurazione privilegia quindi il contenimento in cassetti e vano chiuso rispetto alla disponibilità di spazio aperto sottopiano.

Piano in lamiera da 3 mm con bordi su tre lati

Il piano di lavoro misura 2000x700 mm ed è realizzato in lamiera spessore 30/10, equivalente a 3 mm.

I bordi sinistro, posteriore e destro sono rialzati di 30 mm, mentre il bordo anteriore, rivolto verso l'operatore, è ripiegato verso il basso di 30 mm.

L'altezza della superficie di lavoro è di 860 mm da terra. La quota massima raggiunge 890 mm in corrispondenza dei tre bordi rialzati.

Le due quote devono essere considerate separatamente quando il tavolo viene collocato vicino a pareti, macchinari o altre postazioni. La presenza dei bordi non identifica il piano come una vasca di raccolta a tenuta.

Struttura monoblocco saldata e fissaggio degli accessori

La struttura portante è composta da quattro montanti verticali in tubolare metallico 80x40 mm, spessore 15/10, collegati da elementi anteriori, posteriori e laterali sottopiano in tubolare 40x40 mm, anch'essi di spessore 15/10.

Alla base dei montanti sono presenti piastre in acciaio spessore 3 mm, dotate di fori Ø12 mm per l'eventuale fissaggio al pavimento.

La struttura monoblocco è fornita già saldata e assemblata. Anche le due cassettiere e il vano con sportello vengono forniti assemblati e devono essere fissati alle predisposizioni sottopiano.

L'eventuale ancoraggio a terra deve essere valutato in relazione alle caratteristiche del pavimento e alle condizioni effettive di utilizzo della postazione.

Portate del piano, dei cassetti e dei ripiani

Il piano di lavoro presenta una portata di 500 kg c.u.d., riferita a un carico uniformemente distribuito sulla superficie.

Ogni cassetto montato su guide ha una portata di 60 kg. Il ripiano interno del vano armadietto ha una portata di 40 kg, mentre il ripiano inferiore strutturale rinforzato ha una portata di 200 kg.

Questi valori si riferiscono a componenti differenti e devono essere rispettati separatamente. Le portate dei cassetti e dei ripiani non devono essere sommate alla portata dichiarata del piano di lavoro.

La portata c.u.d. del piano non definisce automaticamente l'idoneità a carichi concentrati o sollecitazioni dinamiche, per i quali è necessario valutare le effettive condizioni d'impiego.

Dati tecnici del tavolo con sei cassetti e vano con sportello

• Riferimento configurazione: BML20-2C3SP;
• SKU: 07.121.1832;
• dimensioni del piano: 2000x700 mm;
• altezza della superficie di lavoro: 860 mm da terra;
• quota massima ai bordi rialzati: 890 mm;
• piano: lamiera spessore 30/10 (3 mm);
• bordi del piano: rialzati di 30 mm a sinistra, sul retro e a destra; bordo anteriore ripiegato verso il basso di 30 mm;
• portata del piano: 500 kg c.u.d.;
• struttura portante: 4 montanti in tubolare 80x40 mm, spessore 15/10;
• collegamenti sottopiano: tubolare 40x40 mm, spessore 15/10;
• cassettiere: 2 blocchi indipendenti da 505x620x600 mm (altezza), ciascuno con 3 cassetti;
• cassetti: 6 complessivi, montati su guide, portata 60 kg ciascuno;
• chiusure delle cassettiere: una centralizzata per ciascun blocco da tre cassetti;
• blocco armadietto: 1, dimensioni 505x620x600 mm (altezza), con vano, ripiano interno e sportello dotato di serratura;
• portata del ripiano interno: 40 kg;
• materiale dei blocchi accessori: lamiera spessore 8/10;
• posizioni di fissaggio: sinistra, centro e destra, tutte occupate nella configurazione iniziale;
• ripiano inferiore strutturale rinforzato: lamiera spessore 10/10, saldato alla struttura, portata 200 kg;
• altezza del ripiano inferiore: 210 mm da terra;
• altezza libera nominale sottopiano senza accessori: 600 mm;
• piastre alla base dei montanti: acciaio spessore 3 mm, con fori Ø12 mm per eventuale fissaggio al pavimento.

Configurazioni alternative con piano in lamiera da 2000 mm

Quando servono sei cassetti ma non è necessario un vano armadietto, il tavolo da lavoro con due cassettiere da tre cassetti mantiene una delle tre posizioni sottopiano priva di moduli.

La configurazione con nove cassetti occupa tutte e tre le posizioni con tre cassettiere, privilegiando il numero di vani estraibili rispetto alla presenza di un armadietto.

Per una diversa distribuzione tra cassetti e vani chiusi è disponibile il tavolo con tre cassetti e tre vani con sportello, composto da tre blocchi misti con un cassetto e un vano armadietto ciascuno.

La gamma completa è consultabile nella categoria dei tavoli da lavoro per officina con piano in lamiera.

Colorazioni disponibili

Il tavolo è disponibile nelle versioni monocolore Blu RAL 5015 e Grigio chiaro RAL 7035, oppure nella versione Bicolor Grigio/Blu.

Nella configurazione bicolore, la struttura e i corpi dei blocchi accessori sono in Grigio chiaro RAL 7035, mentre i frontali dei cassetti e lo sportello sono in Blu RAL 5015.

FAQ sul tavolo da lavoro con sei cassetti e vano con sportello

Se il tavolo è affiancato a una parete o a un macchinario, dove conviene collocare il vano con sportello?

Non esiste una posizione obbligata. Le due cassettiere e il vano con sportello sono blocchi indipendenti che possono utilizzare le predisposizioni sinistra, centrale e destra della struttura. Prima di stabilire la disposizione occorre verificare l'effettivo verso di apertura dello sportello, lo spazio necessario per aprirlo e l'eventuale interferenza con pareti o attrezzature vicine. Anche i cassetti richiedono spazio frontale per l'estrazione. La posizione più adatta dipende quindi dagli ingombri reali e dalle modalità di accesso ai tre blocchi.

Per attrezzature di dimensioni diverse, quando conviene scegliere sei cassetti e un vano con sportello invece di tre cassetti e tre vani chiusi?

La configurazione con sei cassetti e un vano con sportello privilegia la suddivisione degli utensili in due cassettiere da tre livelli, aggiungendo uno spazio armadietto separato. La soluzione con tre cassetti e tre vani con sportello utilizza invece tre blocchi misti e mette a disposizione più vani chiusi, riducendo il numero dei cassetti. Entrambe occupano tutte e tre le posizioni sottopiano del tavolo da 2000 mm. La scelta dipende quindi dalla quantità di materiali da organizzare in cassetti e dalle dimensioni delle attrezzature da collocare nei vani armadietto.
