Tavolo da lavoro per officina 2500x700 con 4 cassetti e vano con sportello

Tavolo da lavoro 2500x700 con quattro cassetti e vano con sportello

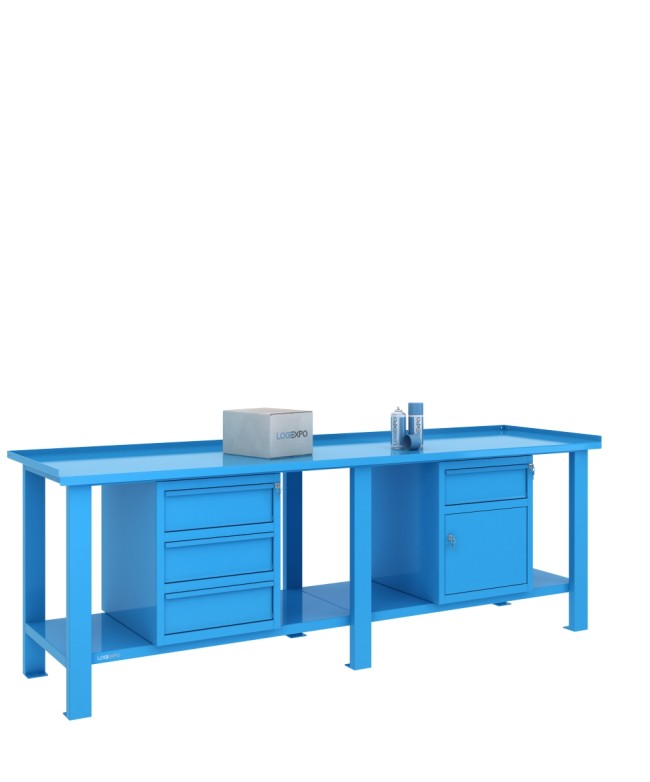

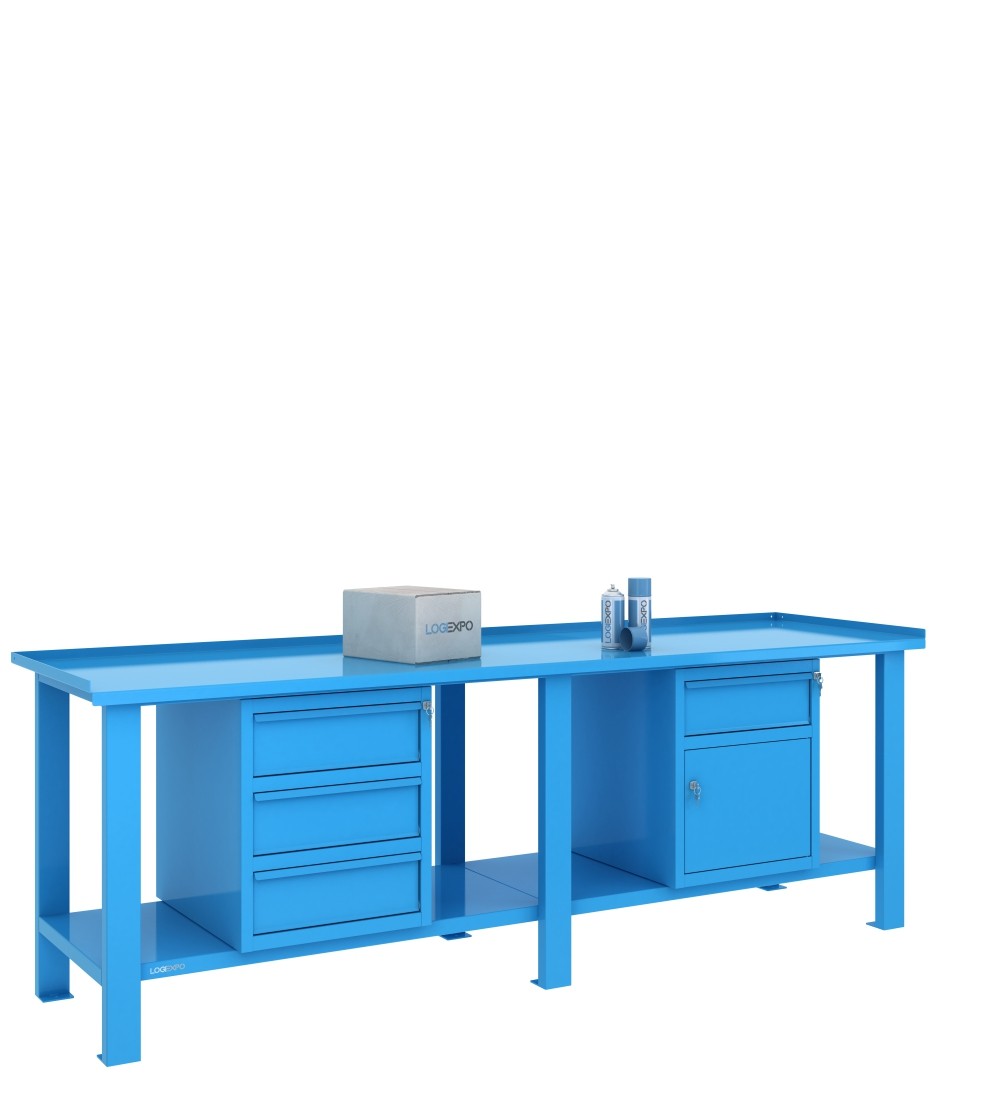

Il tavolo da lavoro per officina BML25-C3CS combina un piano in lamiera da 2500x700 mm con due blocchi sottopiano distinti: una cassettiera a tre cassetti e un modulo con quarto cassetto e vano con sportello. I due blocchi occupano le rispettive campate della struttura monoblocco a sei montanti.

La configurazione offre quattro cassetti per utensili, strumenti e piccoli componenti, insieme a un vano chiuso per materiali e attrezzature di maggiore ingombro. Le chiusure indipendenti dei due moduli permettono di gestire separatamente le dotazioni, secondo l'organizzazione della postazione.

È una soluzione adatta a postazioni professionali di manutenzione meccanica, montaggio e attrezzaggio nelle quali occorrono più tipologie di contenimento direttamente sotto il piano. Entrambe le campate sono attrezzate con blocchi alti 600 mm: la configurazione privilegia quindi la capacità di contenimento rispetto allo spazio disponibile sui ripiani inferiori.

Il piano di lavoro è realizzato in un'unica lastra di lamiera spessore 3 mm, con superficie a 860 mm da terra e portata di 1600 kg con carico uniformemente distribuito (c.u.d.) sull'intero piano.

Cassettiera a tre cassetti con chiusura centralizzata

Il primo blocco è una cassettiera da 505x620x600h mm, realizzata in lamiera spessore 8/10. Comprende tre cassetti sovrapposti, con guide dotate di rulli di scorrimento e portata di 60 kg ciascuno.

I tre cassetti sono dotati di chiusura centralizzata, che permette di gestire la chiusura dell'intera cassettiera attraverso un unico sistema.

La suddivisione verticale su tre livelli consente di organizzare utensili manuali, accessori per l'attrezzaggio, minuteria e ricambi secondo la tipologia dei materiali o la frequenza di utilizzo. Ogni gruppo può avere una collocazione dedicata, mantenendo il piano di lavoro disponibile per le operazioni in corso.

Blocco misto con quarto cassetto e vano con sportello

Nella seconda campata è installato un blocco misto da 505x620x600h mm, realizzato in lamiera spessore 8/10. Il modulo comprende un cassetto superiore su guide con rulli di scorrimento, con portata di 60 kg, e un vano inferiore chiuso da sportello.

Il cassetto e lo sportello hanno serrature a chiave indipendenti. Il quarto cassetto può quindi essere utilizzato e chiuso separatamente dal vano armadietto, mentre la cassettiera a tre cassetti mantiene la propria chiusura centralizzata.

Il vano con sportello dispone di un ripiano interno asportabile con portata di 40 kg. Il ripiano permette di organizzare materiali e attrezzature su due livelli; rimuovendolo si ottiene uno spazio verticale non suddiviso.

Il vano può essere destinato a valigette portautensili, strumenti e dotazioni compatibili con le dimensioni interne. La presenza del cassetto superiore riduce l'altezza disponibile nel vano rispetto a un armadietto dello stesso ingombro esterno senza cassetto.

Con lo sportello aperto, l'ingombro frontale è di 420 mm. Questa misura è utile nella disposizione del tavolo in prossimità di passaggi, carrelli e altre attrezzature, considerando anche lo spazio necessario all'operatore per accedere al vano.

Dimensioni interne dei cassetti e organizzazione dei materiali

I quattro cassetti offrono dimensioni interne utili di 410x450 mm (larghezza x profondità). Le sponde laterali delle vasche interne sono alte 120 mm, mentre l'altezza massima utile per il deposito dei materiali è di 140 mm. Il frontale di ciascun cassetto, maniglia compresa, misura 150 mm in altezza.

Quando sono aperti, i cassetti presentano un ingombro frontale di 470 mm. Lo sportello del blocco misto, invece, ha un ingombro frontale di 420 mm in posizione aperta.

Le dimensioni interne permettono di valutare la sistemazione di utensili, piccoli ricambi, confezioni e vaschette portaminuteria. La scelta degli organizzatori deve tenere conto dei loro ingombri esterni, compresi bordi, divisori ed eventuali elementi sporgenti. Gli ingombri in apertura aiutano invece a valutare lo spazio da prevedere davanti al tavolo, oltre a quello necessario per l'accesso e il movimento dell'operatore.

La cassettiera a tre cassetti e il cassetto del blocco misto offrono così quattro spazi distinti, utilizzabili per distribuire materiali e strumenti in base alle attività svolte nella postazione.

Due campate attrezzate e ripiani inferiori strutturali

Il telaio da 2500 mm è suddiviso in due campate mediante sei montanti verticali. Alla base sono presenti due ripiani strutturali rinforzati, distinti ma affiancati e complanari senza interspazio, uno per ciascuna campata.

Ogni ripiano è realizzato in lamiera spessore 10/10, saldato ai quattro montanti della rispettiva campata e posizionato a 210 mm da terra. La portata è di 200 kg c.u.d. per ciascun ripiano.

Nella configurazione BML25-C3CS entrambe le posizioni sottopiano sono occupate da blocchi alti 600 mm. I ripiani inferiori rimangono parte integrante della struttura, ma lo spazio immediatamente sovrastante è impegnato dai moduli accessori.

Questa disposizione è particolarmente interessante quando l'organizzazione del lavoro richiede cassetti e un vano chiuso per le dotazioni della postazione. Se invece occorre utilizzare il ripiano inferiore per cassette alte o attrezzature ingombranti, la gamma comprende configurazioni con una campata senza blocchi oppure con un cassetto sospeso di altezza inferiore.

Piano in un'unica lastra di lamiera da 3 mm

Il piano di lavoro misura 2500x700 mm ed è realizzato in un'unica lastra di lamiera spessore 30/10 (3 mm). La superficie è continua anche in corrispondenza della divisione fra le due campate sottostanti.

La superficie di lavoro si trova a 860 mm da terra. I bordi sinistro, posteriore e destro sono rialzati di 30 mm e raggiungono la quota massima di 890 mm. Il bordo anteriore, rivolto verso l'operatore, è ripiegato verso il basso di 30 mm con funzione antinfortunistica.

La superficie continua consente di organizzare operazioni di preparazione, montaggio e verifica di componenti o gruppi meccanici, mantenendo le dotazioni di supporto nei moduli sottopiano.

La portata di 1600 kg c.u.d. riguarda l'intero piano di lavoro, non ciascuna campata separatamente. Per attrezzature con appoggi concentrati o sollecitazioni durante il funzionamento, la distribuzione dei carichi deve essere valutata in relazione alle condizioni operative.

Struttura monoblocco, fissaggio e posizione dei blocchi

Il telaio metallico saldato comprende sei montanti in tubolare 80x40 mm, spessore 15/10. I collegamenti anteriori e posteriori sottopiano e quelli laterali della versione con piano in lamiera sono realizzati in tubolare 40x40 mm, spessore 15/10.

Alla base dei montanti sono presenti piastre in lamiera spessore 3 mm con fori Ø12 mm, predisposte per l'eventuale fissaggio al pavimento.

La struttura da 2500 mm permette di installare un massimo di due blocchi accessori, uno centrato in ciascuna campata. Nella BML25-C3CS entrambe le posizioni sono occupate dalla cassettiera a tre cassetti e dal blocco misto con sportello.

I moduli vengono fissati mediante viti e boccole filettate predisposte nei profili sottopiano. La loro posizione può essere invertita anche successivamente, trasferendo la cassettiera nella campata opposta e il blocco misto in quella inizialmente occupata dalla cassettiera.

La struttura monoblocco viene fornita già saldata e assemblata, così come i due moduli accessori. L'allestimento si completa fissando i blocchi alla struttura nelle posizioni previste.

La finitura è realizzata mediante verniciatura a forno con polveri termoindurenti. Sono disponibili le colorazioni Blu RAL 5015, Grigio chiaro RAL 7035 e Bicolor, con struttura e corpi dei moduli in Grigio chiaro e frontali dei cassetti e dello sportello in Blu.

Dati tecnici della configurazione BML25-C3CS

• Tipologia: tavolo da lavoro per officina con quattro cassetti e un vano con sportello, distribuiti in due blocchi sottopiano.
• Dimensioni del piano: 2500x700 mm.
• Materiale del piano: un'unica lastra di lamiera spessore 30/10 (3 mm).
• Altezza della superficie di lavoro: 860 mm.
• Bordi del piano: rialzati di 30 mm sui lati sinistro, posteriore e destro; bordo anteriore ripiegato verso il basso di 30 mm.
• Altezza massima ai bordi rialzati: 890 mm.
• Portata del piano: 1600 kg c.u.d. sull'intera superficie.
• Struttura: monoblocco saldato a sei montanti, suddiviso in due campate.
• Montanti: tubolare 80x40 mm, spessore 15/10.
• Collegamenti sottopiano: tubolare 40x40 mm, spessore 15/10.
• Cassettiera: un blocco a tre cassetti da 505x620x600h mm, in lamiera spessore 8/10.
• Blocco misto: un cassetto superiore e un vano inferiore con sportello, dimensioni esterne 505x620x600h mm, lamiera spessore 8/10.
• Cassetti complessivi: quattro, su guide con rulli di scorrimento.
• Dimensioni interne utili dei cassetti: 410x450 mm (larghezza x profondità).
• Altezza delle sponde interne dei cassetti: 120 mm.
• Altezza massima utile per i materiali nei cassetti: 140 mm.
• Altezza dei frontali dei cassetti, compresa maniglia: 150 mm.
• Portata dei cassetti: 60 kg ciascuno.
• Chiusura della cassettiera: centralizzata per i tre cassetti.
• Chiusure del blocco misto: serrature indipendenti per cassetto e sportello.
• Vano armadietto: uno, nella parte inferiore del blocco misto.
• Ripiano interno del vano: asportabile, portata 40 kg.
• Ingombro frontale dello sportello aperto: 420 mm.
• Ripiani inferiori strutturali: due elementi distinti, rinforzati, affiancati e complanari senza interspazio, uno per campata, in lamiera spessore 10/10.
• Altezza dei ripiani inferiori da terra: 210 mm.
• Portata dei ripiani inferiori: 200 kg c.u.d. ciascuno.
• Altezza libera sottopiano in assenza di accessori: 600 mm.
• Posizioni dei blocchi accessori: due, una centrale per campata, entrambe occupate.
• Disposizione dei blocchi: invertibile fra le due campate.
• Fissaggio dei blocchi: viti e boccole filettate nei profili sottopiano.
• Piastre di base: spessore 3 mm, fori Ø12 mm per eventuale fissaggio al pavimento.
• Finiture: Blu RAL 5015, Grigio chiaro RAL 7035 e Bicolor.
• Fornitura: telaio e moduli già assemblati, con fissaggio dei moduli alla struttura da completare.

Configurazioni alternative per differenti esigenze di contenimento

Il tavolo con quattro cassetti in due moduli abbina una cassettiera a tre cassetti a un cassetto sospeso indipendente. Mantiene quattro cassetti senza vano armadietto e offre 376 mm di altezza utile sotto il modulo sospeso.

Il tavolo con tre cassetti e un vano con sportello combina una cassettiera a tre cassetti con un armadietto separato, privo del quarto cassetto soprastante. È un'alternativa per chi preferisce maggiore sviluppo verticale nel vano chiuso.

Per una postazione con sei cassetti, il tavolo con due cassettiere a tre cassetti dedica entrambe le campate al contenimento in cassetti.

Quando sono sufficienti un cassetto e un vano con sportello, il tavolo con un solo blocco misto concentra entrambi gli elementi in una campata e mantiene l'altra senza accessori sottopiano.

Le altre dimensioni e configurazioni sono disponibili nella categoria dei tavoli da lavoro per officina con piano in lamiera.

FAQ sul tavolo da lavoro con quattro cassetti e vano con sportello

Come organizzare una postazione utilizzata sia per la manutenzione programmata sia per interventi su guasto?

Si possono riservare i tre cassetti della cassettiera agli utensili e ai materiali utilizzati nelle attività programmate, destinando il cassetto del blocco misto ai piccoli ricambi per interventi specifici e il vano con sportello ai relativi kit o attrezzature. In questo modo la dotazione ordinaria rimane separata dai materiali predisposti per gli interventi su guasto. Per mantenerli disponibili, è utile identificare i kit, controllarne il contenuto dopo ogni utilizzo e reintegrare gli elementi prelevati secondo le procedure del reparto.
