Tavolo da lavoro per officina 2500x700 con 2 cassetti e 1 vano con sportello

Tavolo da lavoro 2500x700 con due cassetti e un vano chiuso sotto il piano

Il tavolo da lavoro per officina BML25-C1CS abbina un piano in lamiera da 2500x700 mm a due moduli sottopiano differenti: un cassetto sospeso in una campata e un blocco con cassetto e vano con sportello nell'altra. La struttura monoblocco a sei montanti permette di distribuire il contenimento fra due zone distinte, senza utilizzare due blocchi alti 600 mm.

La configurazione è indicata quando nella stessa postazione occorre tenere a disposizione utensili e piccoli componenti in due cassetti separati, insieme ad attrezzature o materiali da riporre in un vano chiuso. È una soluzione utilizzabile, ad esempio, in reparti di manutenzione e assemblaggio dove le attività sul piano richiedono strumenti di impiego frequente e materiali differenti per dimensioni o modalità di conservazione.

Il piano di lavoro è realizzato in un'unica lastra di lamiera spessore 3 mm, con superficie a 860 mm da terra e portata di 1600 kg con carico uniformemente distribuito (c.u.d.) sull'intera superficie.

Un cassetto sospeso e un blocco misto con cassetto e vano armadietto

Il primo modulo è un cassetto sospeso con dimensioni esterne di 505x620x224h mm, realizzato in lamiera spessore 8/10. Il cassetto scorre su guide, ha portata di 60 kg e dispone di una serratura a chiave.

La sua altezza contenuta permette di avere un punto di contenimento immediatamente sotto il piano senza occupare tutto lo sviluppo verticale disponibile fino al ripiano inferiore. Può essere dedicato agli utensili o agli strumenti prelevati con maggiore frequenza durante le lavorazioni.

Nell'altra campata è installato un blocco misto da 505x620x600h mm, anch'esso in lamiera spessore 8/10. Il modulo comprende un cassetto superiore estraibile su guide, con portata di 60 kg, e un vano inferiore chiuso da sportello, dotato di ripiano interno asportabile con portata di 40 kg.

Il cassetto e lo sportello del blocco misto hanno chiusure a chiave indipendenti. Anche il cassetto sospeso dispone della propria serratura: i tre accessi possono quindi essere gestiti separatamente e non sono collegati a un'unica chiusura centralizzata.

Il vano armadietto può ospitare, in funzione delle dimensioni effettivamente disponibili, valigette portautensili, strumenti, ricambi o altri materiali da mantenere in uno spazio chiuso. Il ripiano interno permette di suddividere il vano; può essere rimosso quando occorre un volume verticale non suddiviso.

Poiché una parte dei 600 mm di altezza esterna del blocco è occupata dal cassetto superiore, il vano con sportello offre meno spazio verticale rispetto a un armadietto dello stesso ingombro esterno privo di cassetto. Per attrezzature particolarmente alte occorre quindi verificare le dimensioni utili del vano, non soltanto quelle esterne del modulo.

Due ripiani inferiori strutturali con disponibilità di spazio differente

La struttura da 2500 mm comprende due ripiani inferiori strutturali rinforzati, uno per campata. Sono elementi distinti, affiancati e complanari senza interspazio, realizzati in lamiera spessore 10/10 e saldati ciascuno ai quattro montanti della propria campata.

I ripiani si trovano a 210 mm da terra e hanno una portata di 200 kg c.u.d. ciascuno. Sono parte integrante della struttura e rimangono presenti anche quando entrambe le campate sono dotate di moduli sottopiano.

La combinazione dei due blocchi determina però una disponibilità di spazio differente. Nella campata con il cassetto sospeso alto 224 mm, sotto il modulo rimangono 376 mm di altezza utile fino al ripiano inferiore. Questa zona può essere valutata per contenitori, utensili o materiali compatibili con lo spazio disponibile.

Nella campata con il blocco misto alto 600 mm, invece, il modulo occupa l'altezza sottopiano prevista per gli accessori a sviluppo completo. Il ripiano inferiore rimane strutturale, ma le possibilità di appoggio e prelievo di altri materiali sono condizionate dall'ingombro del blocco e dagli spazi accessibili ai suoi lati.

Per individuare contenitori o attrezzature collocabili sui ripiani occorre considerare anche la larghezza e la profondità disponibili, gli ingombri dei montanti e dei collegamenti metallici e lo spazio necessario per l'inserimento e il prelievo frontale.

Come può essere organizzata una postazione di manutenzione o assemblaggio

La disposizione dei due moduli permette di attribuire funzioni differenti agli spazi di contenimento. In una postazione di manutenzione meccanica, ad esempio, il cassetto sospeso può essere riservato agli utensili di uso frequente; il cassetto del blocco misto può contenere piccoli ricambi, elementi di fissaggio o strumenti dedicati a una specifica attività, mentre il vano con sportello può essere utilizzato per attrezzature e materiali che non richiedono un prelievo continuo.

In attività di montaggio, la stessa configurazione consente di mantenere sul piano soprattutto componenti e attrezzature necessari alla fase in corso, collocando il materiale di supporto negli spazi sottopiano. La distribuzione effettiva dipende dalla sequenza di lavoro, dalla frequenza dei prelievi e dalle dimensioni degli oggetti.

La superficie continua da 2500 mm può inoltre essere organizzata in zone operative successive, ad esempio per preparare componenti, eseguire un assemblaggio e raccogliere i pezzi lavorati.

Piano in un'unica lastra di lamiera da 3 mm e bordi perimetrali

Il piano da 2500x700 mm è realizzato con un'unica lastra di lamiera spessore 30/10 (3 mm), senza giunzioni fra elementi affiancati in corrispondenza delle due campate.

La superficie di lavoro si trova a 860 mm da terra. I bordi rialzati di 30 mm sui lati sinistro, posteriore e destro raggiungono la quota massima di 890 mm. Il bordo anteriore, rivolto verso l'operatore, è invece ripiegato verso il basso di 30 mm, con funzione antinfortunistica.

La presenza del bordo anteriore ribassato favorisce l'accesso frontale alla superficie, mentre i bordi rialzati sugli altri tre lati costituiscono elementi geometrici da considerare quando si appoggiano o movimentano componenti. Il piano non va interpretato come una vasca per il contenimento di liquidi.

Struttura monoblocco, portata e fissaggio dei moduli

Il telaio metallico saldato è formato da sei montanti in tubolare 80x40 mm, spessore 15/10. I collegamenti anteriori e posteriori sottopiano e quelli laterali della versione con piano in lamiera sono realizzati in tubolare 40x40 mm, spessore 15/10.

La portata di 1600 kg c.u.d. riguarda l'intero piano di lavoro, non ciascuna campata separatamente. Per attrezzature con appoggi molto concentrati o che producono sollecitazioni durante il funzionamento, la distribuzione dei carichi deve essere valutata in relazione all'impiego previsto.

Alla base dei montanti sono presenti piastre in lamiera spessore 3 mm, con fori Ø12 mm predisposti per l'eventuale fissaggio al pavimento. La struttura è verniciata a forno con polveri termoindurenti.

Il cassetto sospeso e il blocco misto sono due moduli indipendenti, fissati mediante viti e boccole filettate nelle predisposizioni centrali delle rispettive campate. La struttura da 2500 mm permette di installare al massimo due blocchi accessori, uno per campata: in questa configurazione entrambe le posizioni disponibili sono occupate.

La disposizione dei moduli può essere invertita anche successivamente, trasferendo il cassetto sospeso nella campata opposta e il blocco misto in quella inizialmente occupata dal cassetto. Questa possibilità non modifica il numero e la tipologia degli accessori installati.

La struttura monoblocco è fornita già saldata e assemblata; anche i due moduli accessori sono forniti assemblati. Per completare l'allestimento devono essere fissati alle predisposizioni sottopiano delle rispettive campate.

Le finiture disponibili sono Blu RAL 5015, Grigio chiaro RAL 7035 e Bicolor, con struttura e blocchi in Grigio chiaro e frontali dei cassetti e dello sportello in Blu.

Dati tecnici della configurazione BML25-C1CS

• Configurazione: tavolo da lavoro per officina con due cassetti e un vano con sportello, distribuiti in due moduli distinti, uno per campata.
• Dimensioni del piano: 2500x700 mm, un'unica lastra di lamiera spessore 30/10 (3 mm).
• Altezza della superficie di lavoro: 860 mm da terra.
• Bordi del piano: rialzati di 30 mm sui lati sinistro, posteriore e destro, fino a quota 890 mm; bordo anteriore ripiegato verso il basso di 30 mm.
• Portata del piano: 1600 kg c.u.d. sull'intera superficie.
• Struttura: monoblocco saldato a sei montanti, con due campate.
• Montanti: tubolare 80x40 mm, spessore 15/10.
• Collegamenti sottopiano: anteriori, posteriori e laterali in tubolare 40x40 mm, spessore 15/10.
• Primo modulo: cassetto sospeso in lamiera spessore 8/10, dimensioni esterne 505x620x224h mm.
• Secondo modulo: blocco misto in lamiera spessore 8/10, dimensioni esterne 505x620x600h mm, con cassetto superiore e vano inferiore con sportello.
• Cassetti: due, estraibili su guide, portata 60 kg ciascuno.
• Chiusure: serratura indipendente sul cassetto sospeso, sul cassetto del blocco misto e sul relativo sportello.
• Vano armadietto: uno, nella parte inferiore del blocco misto, con ripiano interno asportabile di portata 40 kg.
• Ripiani inferiori strutturali: due elementi rinforzati, distinti, affiancati e complanari senza interspazio, uno per campata, in lamiera spessore 10/10 e saldati ai quattro montanti della rispettiva campata.
• Quota dei ripiani inferiori: 210 mm da terra.
• Portata dei ripiani inferiori: 200 kg c.u.d. per ciascun ripiano.
• Altezza libera sottopiano senza accessori: 600 mm.
• Altezza utile sotto il cassetto sospeso: 376 mm.
• Ingombro del blocco misto: altezza esterna di 600 mm; lo spazio sul ripiano inferiore della relativa campata è condizionato dalla presenza del modulo.
• Predisposizioni per accessori: due posizioni complessive, una centrata per campata, entrambe occupate in questa configurazione.
• Riconfigurazione: i due moduli possono essere scambiati fra le campate.
• Fissaggio accessori: viti e boccole filettate predisposte nei profili sottopiano.
• Piastre di base: spessore 3 mm, fori Ø12 mm per l'eventuale fissaggio al pavimento.
• Finitura: verniciatura a forno con polveri termoindurenti; Blu RAL 5015, Grigio chiaro RAL 7035 o Bicolor.
• Fornitura: struttura monoblocco e moduli già assemblati; fissaggio dei moduli alla struttura da completare.

Alternative con un solo blocco, vano più alto o maggiore capacità nei cassetti

Per una postazione che richiede soltanto un contenimento compatto, il tavolo con un cassetto sospeso lascia la seconda campata priva di blocchi accessori.

Quando è più importante disporre di un vano chiuso con maggiore sviluppo verticale rispetto a quello del blocco misto, il tavolo con cassetto sospeso e armadietto separato mantiene il primo cassetto ma utilizza nell'altra campata un blocco dedicato interamente al vano con sportello.

Se invece sono sufficienti un cassetto e un vano con sportello, il tavolo con un solo blocco misto concentra entrambi in un modulo alto 600 mm, lasciando l'altra campata senza accessori.

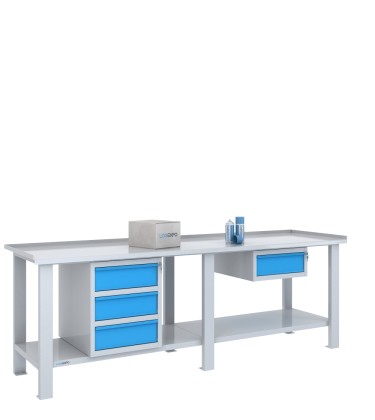

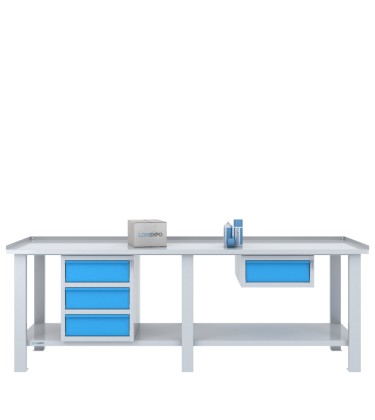

Per esigenze di maggiore suddivisione degli utensili, la versione con quattro cassetti e un vano con sportello impiega una cassettiera a tre cassetti e un blocco misto.

Le altre dimensioni e configurazioni sono disponibili nella categoria dei tavoli da lavoro per officina con piano in lamiera.

FAQ sul tavolo da lavoro con due cassetti e un vano con sportello

Durante la manutenzione di un gruppo meccanico, come posso tenere separata la minuteria smontata dai ricambi nuovi?

I due cassetti indipendenti possono essere destinati a materiali di provenienza diversa: ad esempio, uno alla minuteria recuperata durante lo smontaggio e l'altro ai ricambi nuovi da utilizzare nel rimontaggio. Per evitare scambi è opportuno raccogliere i componenti in vaschette o confezioni identificate per gruppo o fase di intervento. Il vano con sportello può invece essere riservato a valigette e attrezzature che non devono rimanere sul piano. La separazione fisica offerta dai due cassetti facilita questa organizzazione, mentre l'identificazione e la tracciabilità dei componenti dipendono dalle procedure adottate dal reparto.
