Banco da lavoro 2500x700x885h con 6 cassetti

Banco da lavoro 2500x700 con 6 cassetti in due blocchi sottopiano

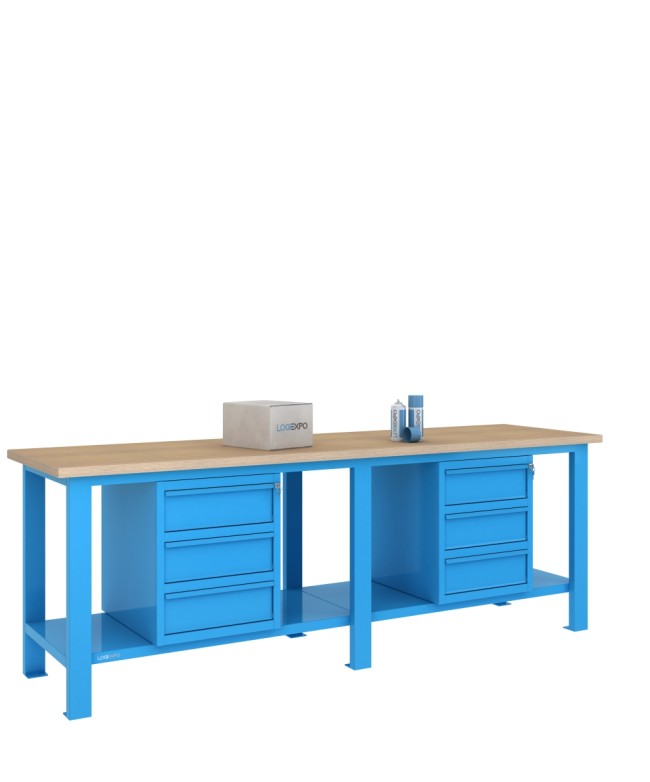

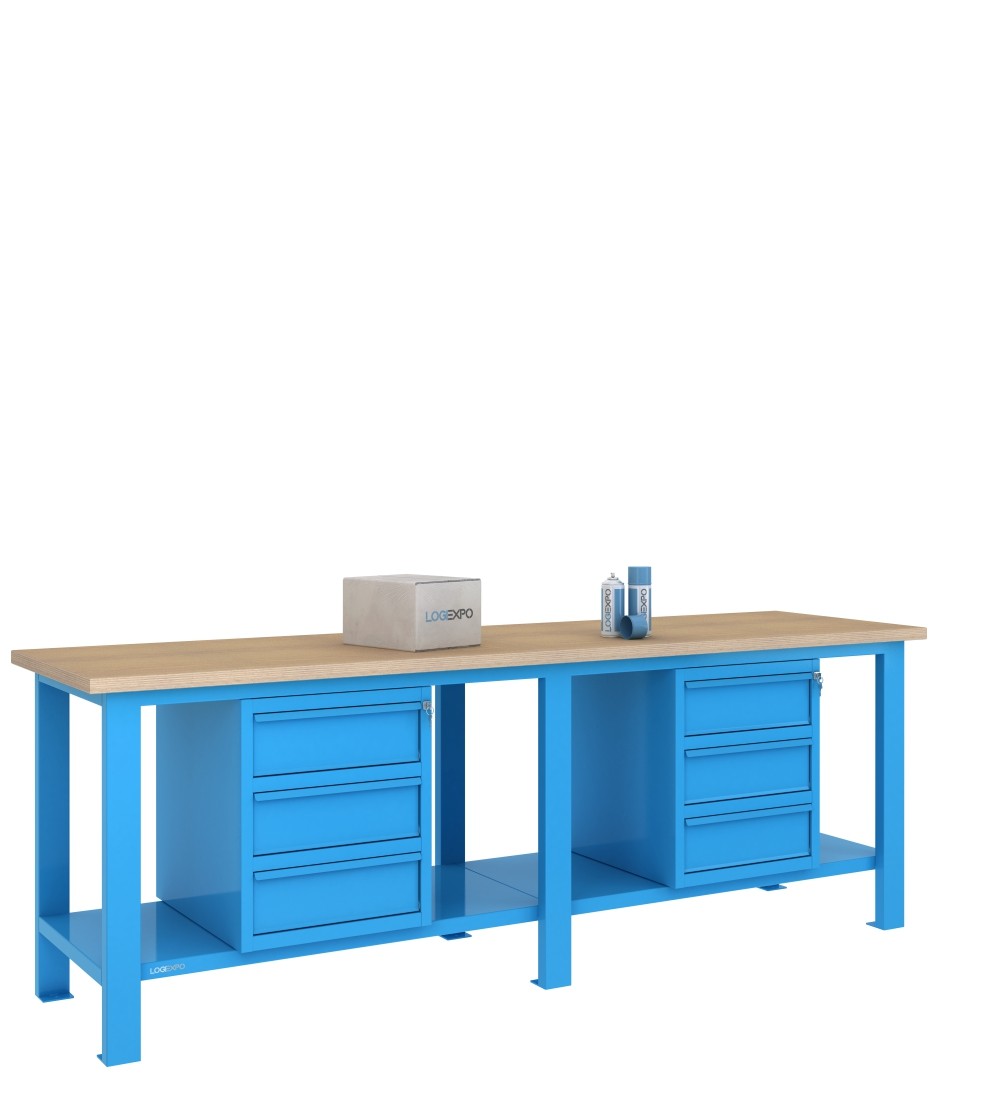

La Configurazione BMF25-2C3 identifica il banco da lavoro monoblocco da 2500x700x885h mm con piano in faggio multistrato e sei cassetti organizzati in due blocchi sottopiano da tre cassetti ciascuno.

La struttura da 2500 mm è suddivisa in due campate. In questa configurazione ciascuna campata ospita un blocco a 3 cassetti nella propria posizione centrale, utilizzando quindi entrambe le posizioni disponibili sotto il piano.

Il banco ha una portata di 1600 kg c.u.d., riferita al carico uniformemente distribuito sul piano di lavoro.

Due blocchi a 3 cassetti, uno per ciascuna campata

La configurazione comprende due blocchi fisicamente distinti da 505x620x600h mm. Ogni blocco è realizzato in lamiera spessore 8/10 e contiene tre cassetti montati su guide.

Ogni cassetto ha una portata di 60 kg. I tre cassetti appartenenti allo stesso blocco utilizzano una chiusura centralizzata. I due blocchi costituiscono due gruppi di contenimento separati e dispongono di chiusure centralizzate indipendenti, ciascuno fissato autonomamente alla struttura del banco.

I blocchi vengono collegati ai profili sottopiano mediante viti e boccole filettate predisposte sulla struttura. I cassetti sono invece gli elementi mobili che scorrono sulle rispettive guide all'interno dei blocchi.

Sei cassetti per un contenimento sottopiano strutturato

I sei cassetti permettono di mantenere presso la postazione più gruppi di utensili, strumenti, accessori, minuterie o componenti di dimensioni compatibili, suddividendoli in volumi distinti anziché concentrarli in un unico spazio.

La configurazione privilegia quindi il contenimento chiuso e suddiviso. La presenza dei due blocchi da tre cassetti deve essere valutata in funzione del materiale che deve effettivamente rimanere al punto di utilizzo: il numero di cassetti è utile quando corrisponde a una reale esigenza organizzativa, non come semplice aumento della capacità di stoccaggio della postazione.

Entrambe le campate sono occupate da blocchi alti 600 mm

I due blocchi hanno un'altezza di 600 mm, pari all'altezza libera nominale sottopiano disponibile in assenza di accessori. La configurazione occupa quindi verticalmente entrambe le campate in misura maggiore rispetto alle versioni equipaggiate con moduli sospesi alti 224 mm.

Il banco da 2500 mm prevede un massimo di due blocchi accessori, uno per ciascuna campata. Con i due blocchi a 3 cassetti installati entrambe le posizioni disponibili risultano utilizzate.

Questa caratteristica è rilevante nella scelta della configurazione: il banco offre sei cassetti, ma non mantiene una terza posizione sottopiano disponibile per aggiungere un ulteriore blocco.

Piano in faggio multistrato 35 mm

Il piano misura 2500x700 mm ed è realizzato in faggio multistrato spessore 35 mm. La superficie di lavoro si trova a una quota di 885 mm da terra.

Il piano in faggio multistrato può essere utilizzato per attività di montaggio, assemblaggio, manutenzione di componenti, controllo, collaudo, preparazione e altre lavorazioni tecniche in appoggio quando il processo è compatibile con questo tipo di superficie.

Al materiale non devono essere attribuite automaticamente caratteristiche specialistiche non documentate, come proprietà ESD, resistenza chimica universale, isolamento dalle vibrazioni o idoneità a specifiche lavorazioni termiche.

Struttura monoblocco a sei montanti e doppia campata

La struttura utilizza sei montanti verticali in tubolare 80x40 mm spessore 15/10. I due montanti intermedi determinano la suddivisione del sottopiano in due campate.

I collegamenti anteriori e posteriori sottopiano sono realizzati con tubolari 40x40 mm spessore 15/10, mentre lateralmente vengono utilizzati profili saldati con sezione a C 80x40 mm spessore 15/10.

La struttura metallica è rifinita mediante verniciatura a forno con polveri termoindurenti. La struttura monoblocco e i blocchi accessori vengono forniti già assemblati; i blocchi devono essere posizionati e fissati alle predisposizioni previste sotto il piano.

Portata di 1600 kg con carico uniformemente distribuito

Il banco ha una portata di 1600 kg c.u.d. sul piano di lavoro. Il valore è riferito alla specifica struttura da 2500 mm con sei montanti e doppia campata.

Ciascuno dei sei cassetti ha invece una portata di 60 kg. Le portate del piano di lavoro, dei cassetti e dei ripiani inferiori sono limiti riferiti a componenti differenti e devono essere considerate separatamente.

La portata c.u.d. del piano non definisce automaticamente il comportamento del banco in presenza di carichi fortemente concentrati, attrezzature fissate al piano, urti, vibrazioni o altre sollecitazioni localizzate. In questi casi devono essere valutati peso, impronta di appoggio, posizione e modalità effettive d'impiego.

Due ripiani inferiori strutturali affiancati

Alla base delle due campate sono presenti due ripiani strutturali rinforzati affiancati e complanari, uno per ciascuna campata. Tra i due elementi non è presente un interspazio e nel complesso formano un piano inferiore continuo.

Ciascun ripiano è realizzato in lamiera spessore 10/10, è saldato ai quattro montanti della propria campata ed è posizionato a 210 mm dal pavimento. Ogni ripiano ha una portata di 200 kg c.u.d.

Nella presente configurazione i due blocchi alti 600 mm occupano verticalmente entrambe le campate. I ripiani inferiori rimangono parte integrante della struttura, ma non offrono lo stesso volume di stoccaggio libero disponibile nelle configurazioni senza blocchi o con moduli sospesi.

La portata di 200 kg c.u.d. è riferita a ciascun ripiano inferiore e costituisce un limite distinto sia dalla portata del piano di lavoro sia dalla portata dei cassetti.

Predisposizione per il fissaggio al pavimento

Alla base dei sei montanti sono presenti piastre in acciaio spessore 3 mm dotate di foro Ø 12 mm, predisposte per l'eventuale fissaggio al pavimento.

La presenza della predisposizione non determina automaticamente né la necessità dell'ancoraggio né il sistema di fissaggio da utilizzare. Supporto, modalità di ancoraggio e condizioni reali di installazione devono essere valutati in funzione dell'ambiente e dell'impiego previsto.

Dati tecnici del banco da lavoro 2500x700 con 6 cassetti

• Configurazione: BMF25-2C3;
• dimensioni: 2500x700x885h mm;
• larghezza: 2500 mm;
• profondità: 700 mm;
• altezza piano: 885 mm;
• piano di lavoro: faggio multistrato spessore 35 mm;
• portata banco: 1600 kg c.u.d. sul piano di lavoro;
• montanti verticali: 6;
• struttura sottopiano: doppia campata;
• blocchi accessori installati: 2, uno per campata;
• blocchi a 3 cassetti: 2 da 505x620x600h mm;
• cassetti complessivi: 6;
• portata di ciascun cassetto: 60 kg;
• chiusure: 2 chiusure centralizzate indipendenti, una per ciascun blocco a 3 cassetti;
• vani con sportello: nessuno;
• ripiani inferiori strutturali: 2 affiancati e complanari, uno per campata;
• materiale ripiani inferiori: lamiera spessore 10/10;
• portata di ciascun ripiano inferiore: 200 kg c.u.d.;
• quota ripiani inferiori: 210 mm dal pavimento;
• piastre alla base dei montanti: spessore 3 mm con foro Ø 12 mm;
• finitura struttura: verniciatura a forno con polveri termoindurenti;
• fornitura: struttura monoblocco e blocchi accessori già assemblati.

Configurazioni alternative da 2500 mm

La struttura da 2500 mm è disponibile anche senza moduli, con cassetti sospesi oppure con blocchi a cassetti, vani con sportello e configurazioni miste.

La versione con sei cassetti privilegia due blocchi alti 600 mm destinati interamente al contenimento in cassetto. Se il processo richiede invece maggiore volume sottopiano libero, può essere più coerente una configurazione con moduli sospesi; se devono essere custoditi oggetti che non si prestano alla suddivisione in cassetti, possono essere valutate le configurazioni che comprendono un vano con ripiano e sportello.

Per confrontare le configurazioni disponibili è possibile consultare i banchi da lavoro per officina con piano in faggio multistrato.

Colorazioni disponibili

Il banco con sei cassetti è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 e in versione Bicolor, con struttura e corpi dei blocchi in Grigio chiaro RAL 7035 e frontali dei cassetti in Blu RAL 5015.

FAQ sul banco da lavoro 2500x700 con 6 cassetti

Che differenza c’è tra i due blocchi a 3 cassetti e i due cassetti sospesi del banco da 2500 mm?

Entrambe le configurazioni utilizzano le due campate e mantengono invariati dimensioni del piano, struttura a sei montanti e portata di 1600 kg c.u.d. In questa versione ciascuna campata ospita un blocco alto 600 mm con tre cassetti, per un totale di sei cassetti. La versione con due cassetti sospesi utilizza invece un modulo alto 224 mm in ciascuna campata e mantiene maggiore volume verticale disponibile sopra i due ripiani inferiori strutturali. La scelta dipende quindi dal rapporto tra quantità di contenimento in cassetto e spazio sottopiano che si desidera mantenere libero.

Se in futuro mi serve anche un vano con sportello, posso aggiungerlo mantenendo tutti e sei i cassetti?

Non aggiungendo un terzo blocco. Sulla struttura da 2500 mm sono disponibili al massimo due posizioni, una per ciascuna campata, e in questa configurazione sono entrambe occupate dai due blocchi a 3 cassetti. Per introdurre un vano con sportello è quindi necessario sostituire uno dei blocchi presenti con una configurazione compatibile che comprenda il vano, modificando di conseguenza il numero o la tipologia dei cassetti disponibili.
