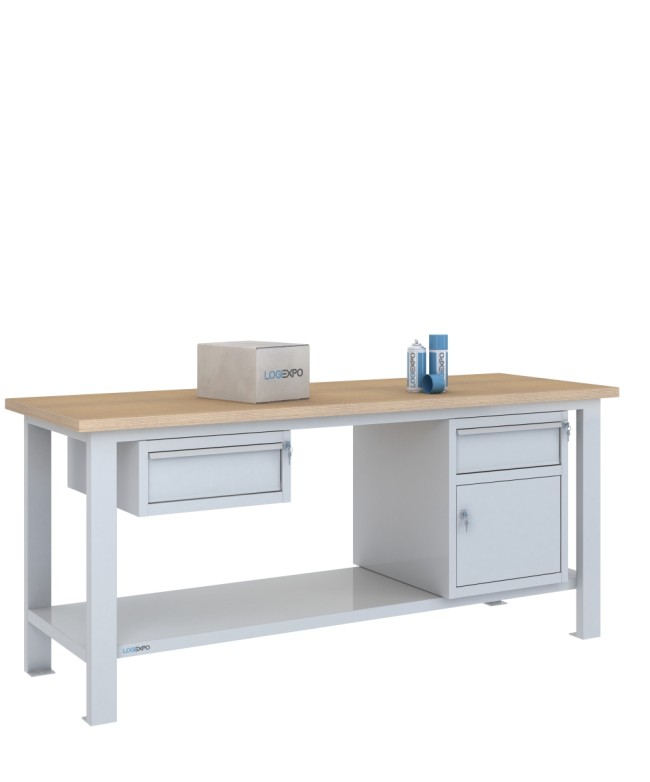

Banco da lavoro 2000x700x885h con 2 cassetti e 1 sportello

Banco da lavoro 2000x700 con 2 cassetti e 1 vano con sportello

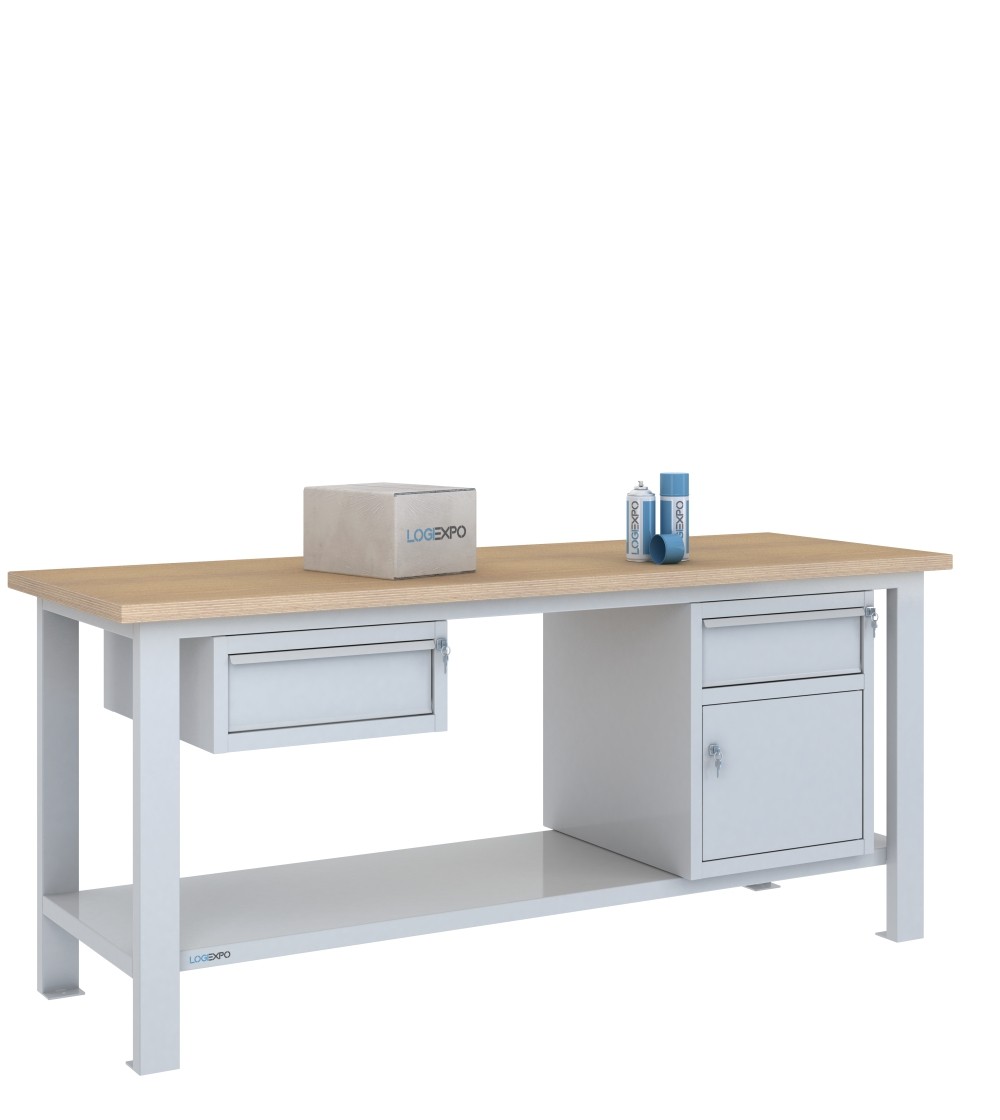

La configurazione BMF20-C1CS identifica il banco da lavoro monoblocco con piano in faggio multistrato nella versione da 2000x700x885h mm equipaggiata con due differenti elementi sottopiano: un cassetto sospeso e un blocco misto con cassetto e vano armadietto.

La postazione mette quindi a disposizione due cassetti da 60 kg ciascuno e un vano chiuso con ripiano interno asportabile da 40 kg, senza occupare tutte le predisposizioni presenti sulla struttura da 2000 mm.

Perché scegliere questa configurazione

Questa configurazione combina tre modalità di utilizzo del sottopiano: un cassetto sospeso di altezza contenuta, un secondo cassetto integrato in un blocco alto e un vano con sportello per materiali o attrezzature che non richiedono una suddivisione esclusivamente in volumi estraibili.

Rispetto a un allestimento composto soltanto da blocchi alti, una delle due posizioni utilizzate mantiene maggiore spazio libero nella parte inferiore grazie al modulo sospeso alto 224 mm. La terza posizione del banco rimane invece completamente disponibile.

Due cassetti con architetture differenti

Il primo cassetto appartiene a un modulo sospeso da 505x620x224h mm. È montato su guide, ha una portata di 60 kg ed è dotato di chiusura a chiave.

Il secondo cassetto fa invece parte di un blocco da 505x620x600h mm che comprende anche il vano armadietto sottostante. Anche questo cassetto ha una portata di 60 kg.

Il cassetto integrato e il vano con sportello appartengono allo stesso blocco fisico e non possono essere separati o riposizionati indipendentemente l'uno dall'altro.

Vano con ripiano interno e sportello

Il blocco misto comprende un vano armadietto con ripiano interno asportabile, con portata di 40 kg, e uno sportello dotato di chiusura a chiave.

Il cassetto e lo sportello del blocco dispongono di chiusure indipendenti. Anche il cassetto sospeso costituisce un elemento separato con propria serratura.

Due posizioni utilizzate e una ancora disponibile

La struttura da 2000 mm dispone di tre posizioni sottopiano utilizzabili: laterale sinistra, centrale e laterale destra. La configurazione BMF20-C1CS ne occupa due, lasciandone una libera.

La posizione disponibile può essere utilizzata successivamente per installare un ulteriore modulo compatibile con le predisposizioni della struttura. La disposizione dei due elementi presenti può inoltre essere modificata utilizzando i punti di fissaggio previsti.

Spazio sottopiano differenziato

I due moduli incidono in modo diverso sul volume sotto il piano. Il blocco misto si sviluppa per 600 mm in altezza, mentre il cassetto sospeso è alto 224 mm e lascia quindi maggiore spazio disponibile sotto di sé.

La configurazione permette così di affiancare una zona maggiormente attrezzata a una zona più aperta, oltre alla terza posizione completamente libera.

Piano di lavoro in faggio multistrato da 35 mm

Il piano misura 2000x700 mm ed è realizzato in faggio multistrato spessore 35 mm. L'altezza della superficie di lavoro è di 885 mm da terra.

La larghezza di 2000 mm offre una superficie operativa estesa per attività di montaggio, assemblaggio, manutenzione, controllo e altre lavorazioni tecniche compatibili con struttura e portata del banco.

Struttura metallica monoblocco saldata

La struttura utilizza quattro gambe o montanti verticali in tubolare 80x40 mm spessore 15/10. I collegamenti anteriori e posteriori sottopiano sono realizzati con tubolari 40x40 mm spessore 15/10, mentre lateralmente sono impiegati profili saldati con sezione a C 80x40 mm spessore 15/10.

Alla base delle gambe sono presenti piastre in acciaio spessore 3 mm con foro Ø 12 mm predisposto per l'eventuale fissaggio al pavimento. Il sistema di ancoraggio deve essere scelto in funzione del supporto e delle condizioni reali d'impiego.

La struttura principale viene fornita monoblocco già assemblata. Anche i moduli sottopiano vengono forniti assemblati e sono fissati alle predisposizioni presenti sotto il piano mediante viti e boccole filettate.

Portata del banco e dei componenti

La portata del banco è di 500 kg c.u.d. ed è riferita al carico d'esercizio uniformemente distribuito sulla superficie del piano di lavoro.

Ciascuno dei due cassetti ha una portata di 60 kg, mentre il ripiano interno del vano ha una portata di 40 kg. Questi valori costituiscono limiti dei singoli componenti e non devono essere sommati alla portata del piano.

Ripiano inferiore strutturale

Il banco integra un ripiano inferiore saldato in lamiera spessore 10/10, posizionato a 210 mm dal pavimento e con portata di 200 kg.

Il blocco misto occupa il volume disponibile nella propria posizione, mentre sotto il cassetto sospeso rimane spazio utilizzabile in funzione dell'ingombro dei materiali collocati sul ripiano. La terza posizione resta completamente priva di moduli.

Dati tecnici del banco BMF20-C1CS

• Configurazione: BMF20-C1CS;
• dimensioni: 2000x700x885h mm;
• larghezza: 2000 mm;
• profondità: 700 mm;
• altezza piano: 885 mm;
• piano: faggio multistrato spessore 35 mm;
• portata banco: 500 kg c.u.d.;
• gambe / montanti: 4;
• cassetti: 2;
• cassetto sospeso: modulo 505x620x224h mm;
• blocco misto: 505x620x600h mm con 1 cassetto + 1 vano con sportello;
• portata cassetti: 60 kg ciascuno;
• ripiano interno vano: asportabile, portata 40 kg;
• vani con sportello: 1;
• posizioni sottopiano disponibili: 3;
• posizioni utilizzate: 2;
• posizioni libere: 1;
• ripiano inferiore: lamiera 10/10, portata 200 kg;
• quota ripiano inferiore da terra: 210 mm.

Configurazioni alternative da 2000 mm

La BMF20-C1CS combina due cassetti con un solo vano chiuso mantenendo una posizione sottopiano ancora disponibile.

Quando serve privilegiare maggiormente il contenimento chiuso sono disponibili configurazioni con più vani con sportello; quando invece l'obiettivo principale è aumentare la suddivisione in cassetti possono essere valutati gli allestimenti dedicati prevalentemente ai volumi estraibili.

Per confrontare gli allestimenti disponibili è possibile consultare la gamma completa di banchi da lavoro per officina con piano in faggio multistrato.

Colorazioni disponibili

Il banco è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 e in versione bicolore con struttura e corpi dei moduli Grigio chiaro RAL 7035 e frontali di cassetti e sportello Blu RAL 5015.

FAQ sul banco da lavoro BMF20-C1CS

Rimane una posizione libera per aggiungere un altro modulo in futuro?

Sì. Il cassetto sospeso e il blocco con cassetto e vano utilizzano due delle tre posizioni disponibili sulla struttura da 2000 mm. La terza rimane utilizzabile per un ulteriore modulo compatibile, senza dover necessariamente rimuovere i due elementi già installati.

I due cassetti e lo sportello si chiudono con un'unica serratura?

No. Il cassetto sospeso dispone della propria chiusura a chiave. Nel blocco misto anche il cassetto e lo sportello utilizzano chiusure indipendenti. La configurazione non prevede quindi una sola serratura centralizzata per tutti e tre gli accessi.

Cosa cambia rispetto alla versione da 2000 mm con 2 cassetti e 2 sportelli?

Entrambe le configurazioni offrono due cassetti e utilizzano due delle tre posizioni sottopiano. Nella BMF20-C1CS uno dei due cassetti è però sospeso in un modulo alto 224 mm, mentre l'altro appartiene a un blocco da 600 mm con un solo vano armadietto. La versione con 2 cassetti e 2 sportelli utilizza invece due blocchi misti da 600 mm e mette quindi a disposizione due vani chiusi. La BMF20-C1CS mantiene maggiore spazio libero sotto uno dei due moduli; l'altra configurazione privilegia il contenimento chiuso.
