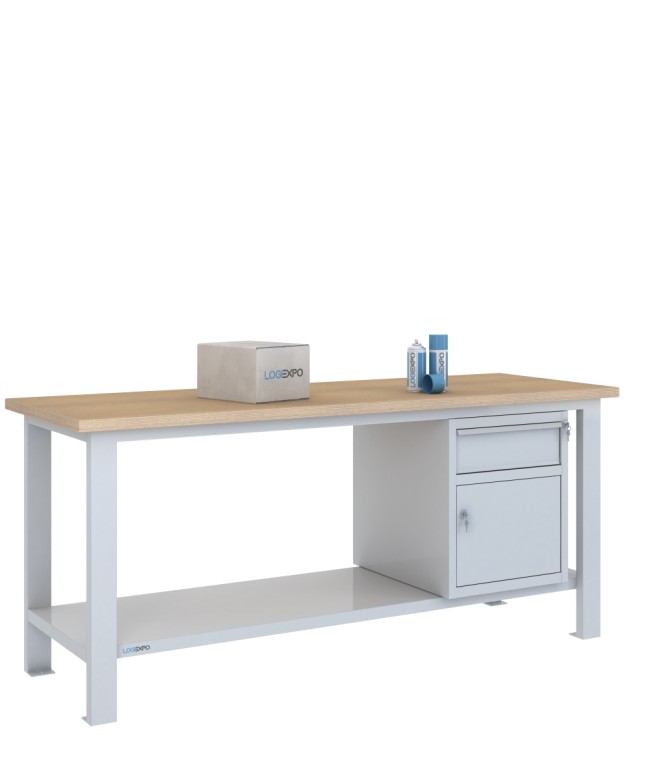

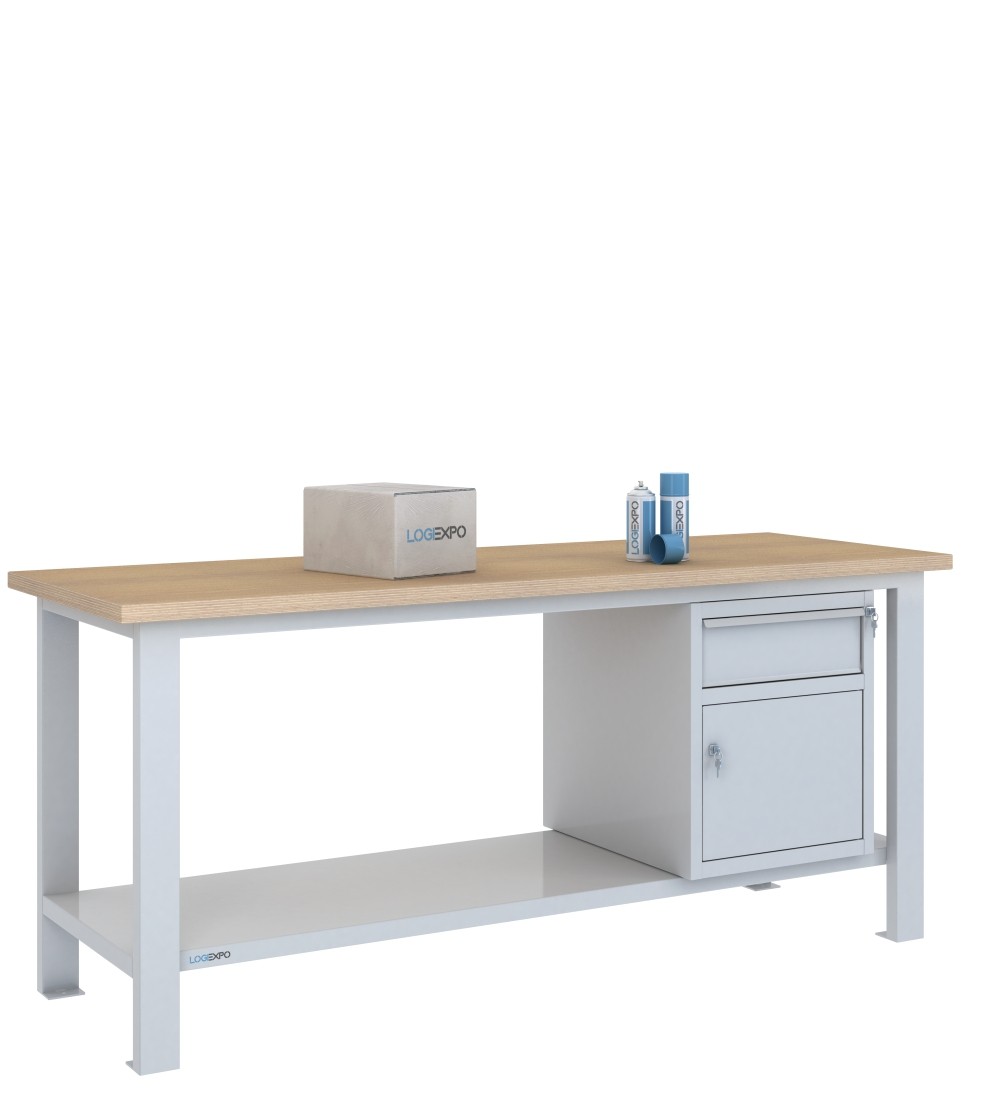

Banco da lavoro 2000x700x885h con 1 cassetto e 1 sportello

Banco da lavoro 2000x700 con 1 cassetto e 1 vano con sportello

La configurazione BMF20-CS identifica il banco da lavoro monoblocco con piano in faggio multistrato nella versione da 2000x700x885h mm equipaggiata con un unico blocco sottopiano che combina un cassetto e un vano armadietto con ripiano interno e sportello.

Il modulo misura 505x620x600h mm e utilizza una sola delle tre posizioni disponibili sulla struttura da 2000 mm. Le altre due rimangono prive di blocchi, mantenendo quindi una parte estesa del sottopiano disponibile e accessibile.

Perché scegliere questa configurazione

Questa configurazione è indicata quando serve integrare nella postazione due modalità di contenimento differenti senza attrezzare gran parte dello spazio sottopiano.

Il cassetto permette di tenere separati utensili, strumenti o piccoli componenti ai quali è necessario accedere direttamente, mentre il vano con sportello mette a disposizione un volume più alto per attrezzature o materiali che non richiedono una suddivisione in cassetti.

Il tutto è concentrato in un solo blocco, lasciando libere le altre due posizioni della struttura.

Un unico blocco con cassetto e vano armadietto

Il blocco sottopiano misura 505x620x600h mm ed è realizzato in lamiera spessore 8/10.

Nella parte superiore è presente un cassetto montato su guide con portata di 60 kg. La parte sottostante è organizzata come vano armadietto chiuso da sportello e dotato di un ripiano interno asportabile con portata di 40 kg.

Cassetto e vano appartengono allo stesso elemento fisico: il blocco viene quindi installato, rimosso o riposizionato come unità completa.

Cassetto e sportello con chiusure indipendenti

Il cassetto dispone della propria chiusura a chiave e lo sportello del vano utilizza una seconda serratura.

Le due chiusure sono quindi indipendenti e consentono di gestire separatamente l'accesso al cassetto e al vano armadietto.

Una posizione utilizzata e due posizioni libere

La struttura da 2000 mm dispone di tre predisposizioni sottopiano: laterale sinistra, centrale e laterale destra. La configurazione BMF20-CS ne utilizza una sola.

Le altre due posizioni rimangono completamente prive di moduli e possono essere mantenute aperte oppure utilizzate successivamente per installare ulteriori blocchi compatibili con le predisposizioni della struttura.

Posizione del blocco modificabile

La posizione raffigurata a catalogo non è vincolante. Il blocco con cassetto e vano può essere installato a sinistra, al centro oppure a destra.

La collocazione può quindi essere scelta in funzione dell'organizzazione della postazione e può essere modificata successivamente utilizzando i punti di fissaggio predisposti sotto il piano.

Ampio sottopiano residuo

Poiché un solo blocco alto 600 mm occupa una delle tre posizioni disponibili, le altre due zone mantengono libero il volume compreso tra piano di lavoro e ripiano inferiore.

Questa configurazione può risultare utile quando è necessario disporre di un contenimento integrato ma si desidera conservare anche spazio sottopiano aperto per materiali, contenitori o altre attrezzature compatibili con gli ingombri effettivamente disponibili.

Piano di lavoro in faggio multistrato da 35 mm

Il piano misura 2000x700 mm ed è realizzato in faggio multistrato spessore 35 mm. La superficie di lavoro si trova a 885 mm da terra.

La larghezza di 2000 mm mette a disposizione una superficie operativa estesa per attività di assemblaggio, montaggio, manutenzione, controllo e altre lavorazioni tecniche compatibili con struttura e portata del banco.

Struttura metallica monoblocco saldata

La struttura utilizza quattro gambe o montanti verticali in tubolare 80x40 mm spessore 15/10. I collegamenti anteriori e posteriori sottopiano sono realizzati con tubolari 40x40 mm spessore 15/10, mentre lateralmente sono impiegati profili saldati con sezione a C 80x40 mm spessore 15/10.

Alla base delle gambe sono presenti piastre in acciaio spessore 3 mm con foro Ø 12 mm predisposto per l'eventuale fissaggio al pavimento. Il sistema di ancoraggio deve essere scelto in funzione del supporto e delle condizioni reali d'impiego.

La struttura principale viene fornita monoblocco già assemblata. Anche il blocco con cassetto e vano viene fornito assemblato e viene fissato alle predisposizioni presenti sotto il piano mediante viti e boccole filettate.

Portata del banco e dei componenti

La portata del banco è di 500 kg c.u.d. ed è riferita al carico d'esercizio uniformemente distribuito sulla superficie del piano di lavoro.

Il cassetto ha una portata di 60 kg, mentre il ripiano interno del vano ha una portata di 40 kg. Questi valori costituiscono limiti riferiti ai singoli componenti e non devono essere sommati alla portata del piano per ricavare una diversa portata complessiva della postazione.

Ripiano inferiore strutturale

Il banco integra un ripiano inferiore strutturale saldato in lamiera spessore 10/10, posizionato a 210 mm dal pavimento e con portata di 200 kg.

Nella posizione occupata dal blocco misto il volume verticale è impegnato dal modulo da 600 mm. Nelle altre due posizioni il ripiano rimane invece direttamente accessibile, compatibilmente con le dimensioni dei materiali o delle attrezzature che si intendono collocare.

Dati tecnici del banco BMF20-CS

• Configurazione: BMF20-CS;
• dimensioni: 2000x700x885h mm;
• larghezza: 2000 mm;
• profondità: 700 mm;
• altezza piano: 885 mm;
• piano: faggio multistrato spessore 35 mm;
• portata banco: 500 kg c.u.d.;
• gambe / montanti: 4;
• cassetti: 1;
• vani con sportello: 1;
• blocco misto: 505x620x600h mm con 1 cassetto + 1 vano con sportello;
• portata cassetto: 60 kg;
• ripiano interno vano: asportabile, portata 40 kg;
• chiusure: indipendenti per cassetto e sportello;
• posizioni sottopiano disponibili: 3;
• posizioni utilizzate: 1;
• posizioni libere: 2;
• ripiano inferiore: lamiera 10/10, portata 200 kg;
• quota ripiano inferiore da terra: 210 mm.

Configurazioni alternative da 2000 mm

La BMF20-CS concentra cassetto e vano con sportello in un solo blocco e lascia libere due delle tre posizioni sottopiano.

Quando è sufficiente un solo cassetto e si desidera mantenere ancora più volume libero in altezza può essere valutata la configurazione con cassetto sospeso. Quando invece servono più volumi estraibili o più vani chiusi sono disponibili configurazioni con ulteriori blocchi a cassetti, armadietti o combinazioni delle due funzioni.

Per confrontare gli allestimenti disponibili è possibile consultare la gamma completa di banchi da lavoro per officina con piano in faggio multistrato.

Colorazioni disponibili

Il banco è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 e in versione bicolore con struttura e corpo del blocco Grigio chiaro RAL 7035 e frontali del cassetto e dello sportello Blu RAL 5015.

FAQ sul banco da lavoro BMF20-CS

Se il blocco è montato al centro, posso aggiungere altri moduli senza spostarlo?

Sì. Sulla struttura da 2000 mm la posizione centrale può essere utilizzata insieme alle due posizioni laterali. Se il blocco con cassetto e vano è installato al centro, rimangono disponibili sia la posizione sinistra sia quella destra per eventuali moduli compatibili, senza che sia necessario spostare quello già presente.

Posso utilizzare il ripiano inferiore per contenitori o attrezzature nelle zone senza modulo?

Sì. Questa configurazione occupa una sola delle tre posizioni sottopiano, quindi nelle altre due zone il ripiano inferiore rimane direttamente accessibile. L'effettiva compatibilità deve essere verificata in base agli ingombri del materiale da collocare e alla portata del ripiano, pari a 200 kg.
