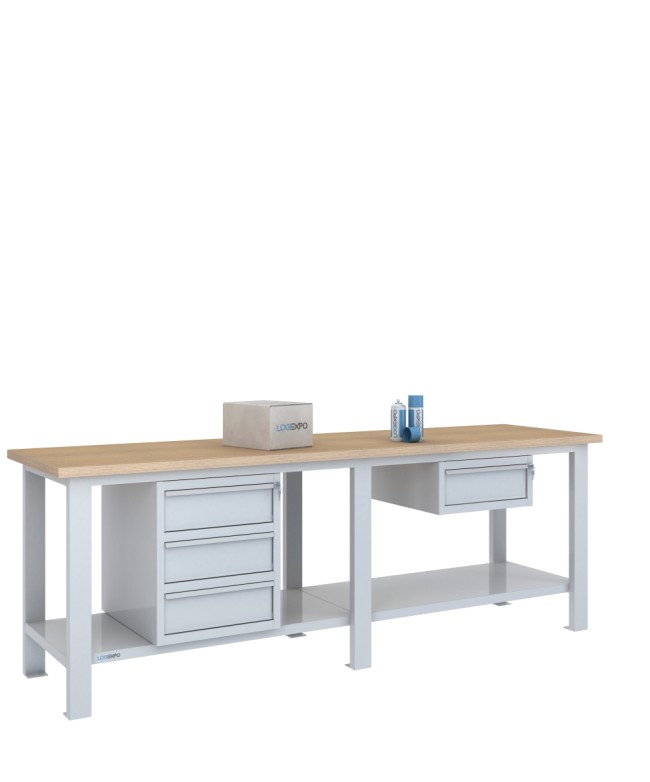

Banco da lavoro 2500x700x885h con 4 cassetti

Banco da lavoro 2500x700 con blocco a 3 cassetti e cassetto sospeso

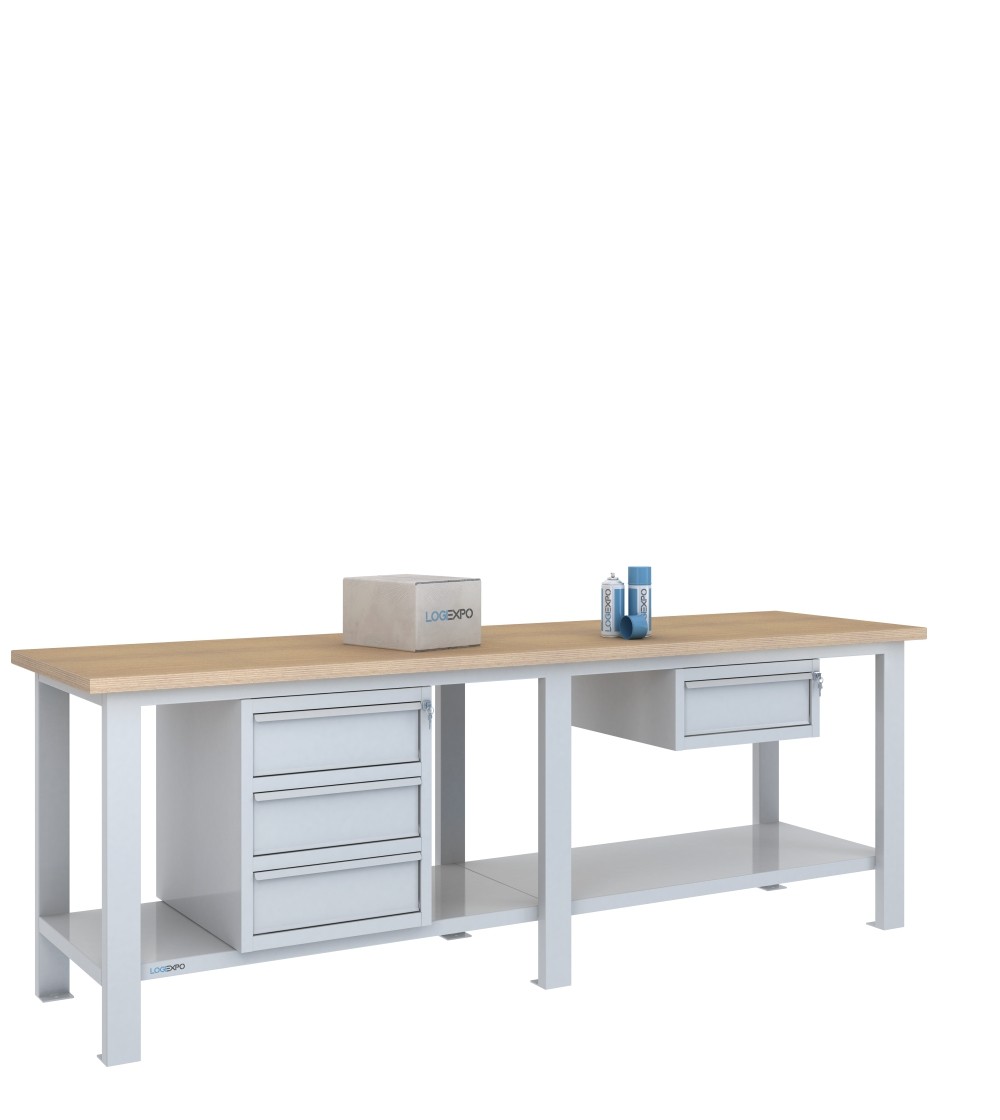

La Configurazione BMF25-C3C1 identifica il banco da lavoro monoblocco da 2500x700x885h mm con piano in faggio multistrato e quattro cassetti distribuiti su due moduli sottopiano differenti: un blocco alto 600 mm con tre cassetti e un modulo sospeso alto 224 mm con un cassetto.

La struttura da 2500 mm è suddivisa in due campate. Ciascun modulo utilizza la posizione centrale della propria campata, combinando sulla stessa postazione un blocco di contenimento sviluppato in altezza e un modulo più compatto direttamente sotto il piano di lavoro.

Il banco ha una portata di 1600 kg c.u.d., riferita al carico uniformemente distribuito sul piano di lavoro.

Quattro cassetti distribuiti su due moduli indipendenti

I quattro cassetti non appartengono a un'unica cassettiera. Tre sono integrati in un blocco da 505x620x600h mm, mentre il quarto appartiene a un modulo sospeso indipendente da 505x620x224h mm.

I due elementi sono installati separatamente nelle due campate del banco e utilizzano le predisposizioni di fissaggio presenti nei profili sottopiano.

La configurazione consente quindi di disporre di quattro cassetti senza installare due blocchi alti 600 mm.

Blocco a 3 cassetti da 600 mm

Una delle due campate ospita un blocco in lamiera spessore 8/10, dimensioni 505x620x600h mm, dotato di tre cassetti su guide.

Ogni cassetto ha una portata di 60 kg. I tre cassetti del blocco sono gestiti mediante chiusura centralizzata.

La suddivisione su tre livelli permette di separare utensili, strumenti, accessori, componenti o altri materiali di dimensioni compatibili quando è utile mantenerli direttamente disponibili presso la postazione.

Modulo con cassetto sospeso da 224 mm

La seconda campata ospita un modulo sospeso da 505x620x224h mm fissato sotto il piano di lavoro.

Il modulo contiene un cassetto su guide con portata di 60 kg e propria chiusura a chiave. Il cassetto sospeso costituisce quindi un sistema di contenimento indipendente dal blocco a tre cassetti.

L'altezza ridotta del modulo concentra il contenimento nella zona immediatamente sotto il piano senza utilizzare un secondo blocco alto 600 mm.

Due campate configurate con moduli di altezza differente

Sulla struttura da 2500 mm possono essere installati al massimo due blocchi accessori, uno per ciascuna campata. In questa configurazione entrambe le posizioni disponibili sono utilizzate.

I due moduli hanno però altezze differenti: il blocco a tre cassetti misura 600 mm, mentre il modulo con cassetto sospeso misura 224 mm. L'organizzazione dello spazio sopra i due ripiani inferiori non è quindi identica nelle due campate.

I moduli sono elementi distinti e la loro disposizione può essere invertita tra le due campate utilizzando le predisposizioni presenti sulla struttura.

Piano in faggio multistrato 35 mm

Il piano misura 2500x700 mm ed è realizzato in faggio multistrato spessore 35 mm. La superficie di lavoro si trova a una quota di 885 mm da terra.

Il piano può essere utilizzato per attività di montaggio, assemblaggio, manutenzione di componenti, preparazione, controllo e altre lavorazioni tecniche in appoggio quando il processo è compatibile con questo tipo di superficie.

Al materiale non devono essere attribuite automaticamente caratteristiche specialistiche non documentate, come proprietà ESD, resistenza chimica universale, isolamento dalle vibrazioni o idoneità a specifiche lavorazioni termiche.

Struttura monoblocco a sei montanti e doppia campata

La struttura utilizza sei montanti verticali in tubolare 80x40 mm spessore 15/10. I due montanti intermedi suddividono il sottopiano in due campate distinte.

I collegamenti anteriori e posteriori sottopiano sono realizzati con tubolari 40x40 mm spessore 15/10, mentre lateralmente vengono utilizzati profili saldati con sezione a C 80x40 mm spessore 15/10.

La struttura metallica è rifinita mediante verniciatura a forno con polveri termoindurenti.

La struttura monoblocco e i blocchi accessori vengono forniti già assemblati. I moduli sottopiano vengono posizionati e fissati mediante viti e boccole filettate predisposte nei profili della struttura.

Portata di 1600 kg con carico uniformemente distribuito

Il banco ha una portata di 1600 kg c.u.d. sul piano di lavoro. Il valore è riferito alla struttura completa da 2500 mm con sei montanti e doppia campata.

La portata di 60 kg di ciascun cassetto e i 200 kg c.u.d. di ciascun ripiano inferiore strutturale sono valori riferiti a componenti differenti e devono essere considerati separatamente dalla portata del piano.

La portata c.u.d. del piano non definisce automaticamente il comportamento del banco in presenza di carichi fortemente concentrati, attrezzature fissate al piano, urti, vibrazioni o altre sollecitazioni localizzate. In questi casi devono essere valutati peso, impronta di appoggio, posizione e modalità effettive d'impiego.

Due ripiani inferiori strutturali affiancati

Alla base delle due campate sono presenti due ripiani strutturali rinforzati affiancati e complanari, uno per ciascuna campata. Tra i due elementi non è presente un interspazio e nel complesso formano un piano inferiore continuo.

Ciascun ripiano è realizzato in lamiera spessore 10/10, è saldato ai quattro montanti della propria campata ed è posizionato a 210 mm dal pavimento.

Ogni ripiano ha una portata di 200 kg c.u.d.. Il valore è riferito singolarmente a ciascuno dei due elementi strutturali e non costituisce la portata complessiva del piano di lavoro.

Predisposizione per il fissaggio al pavimento

Alla base dei sei montanti sono presenti piastre in acciaio spessore 3 mm dotate di foro Ø 12 mm, predisposte per l'eventuale fissaggio al pavimento.

La presenza della predisposizione non determina automaticamente né la necessità dell'ancoraggio né il sistema di fissaggio da utilizzare. Supporto, modalità di ancoraggio e condizioni reali di installazione devono essere valutati in funzione dell'ambiente e dell'impiego previsto.

Dati tecnici del banco da lavoro 2500x700 con 4 cassetti

• Configurazione: BMF25-C3C1;
• dimensioni: 2500x700x885h mm;
• larghezza: 2500 mm;
• profondità: 700 mm;
• altezza piano: 885 mm;
• piano di lavoro: faggio multistrato spessore 35 mm;
• portata banco: 1600 kg c.u.d. sul piano di lavoro;
• montanti verticali: 6;
• struttura sottopiano: doppia campata;
• moduli accessori: 2, uno per campata;
• blocco a 3 cassetti: 505x620x600h mm;
• modulo con cassetto sospeso: 505x620x224h mm;
• cassetti complessivi: 4;
• portata di ciascun cassetto: 60 kg;
• chiusure: centralizzata per il blocco a 3 cassetti e indipendente per il cassetto sospeso;
• vani con sportello: nessuno;
• ripiani inferiori strutturali: 2 affiancati e complanari, uno per campata;
• materiale ripiani inferiori: lamiera spessore 10/10;
• portata di ciascun ripiano inferiore: 200 kg c.u.d.;
• quota ripiani inferiori: 210 mm dal pavimento;
• piastre alla base dei montanti: spessore 3 mm con foro Ø 12 mm;
• finitura struttura: verniciatura a forno con polveri termoindurenti;
• fornitura: struttura monoblocco e blocchi accessori già assemblati.

Configurazioni alternative da 2500 mm

La struttura da 2500 mm è disponibile anche senza moduli, con uno o due cassetti sospesi, con uno o due blocchi a tre cassetti, con vani armadietto oppure con altre configurazioni miste.

Questa versione è specifica quando servono quattro cassetti distribuiti su due tipi di modulo, evitando di utilizzare due blocchi alti 600 mm. Il cassetto sospeso mantiene infatti una diversa disponibilità di spazio nella propria campata rispetto a una seconda cassettiera alta.

Per confrontare le configurazioni disponibili è possibile consultare i banchi da lavoro per officina con piano in faggio multistrato.

Colorazioni disponibili

Il banco con quattro cassetti è disponibile in Blu RAL 5015, Grigio chiaro RAL 7035 e in versione Bicolor, con struttura e corpi dei blocchi in Grigio chiaro RAL 7035 e frontali dei cassetti in Blu RAL 5015.

FAQ sul banco da lavoro 2500x700 con 4 cassetti

Come si decide in quale delle due campate collocare il blocco a 3 cassetti e il cassetto sospeso?

Non esiste una campata obbligata per uno dei due moduli. Nella configurazione da 2500 mm la disposizione può essere definita in relazione all'organizzazione delle zone operative sul piano e al layout reale della postazione: posizione delle attività svolte sulla superficie, lato dal quale devono essere raggiunti i moduli, eventuali attrezzature che impegnano stabilmente una parte del piano, spazio disponibile davanti al banco, presenza di carrelli o contenitori nelle aree adiacenti e sequenza delle operazioni. Se l'organizzazione della postazione cambia, il blocco a 3 cassetti e il cassetto sospeso possono essere invertiti tra le due campate utilizzando le predisposizioni presenti sulla struttura.
