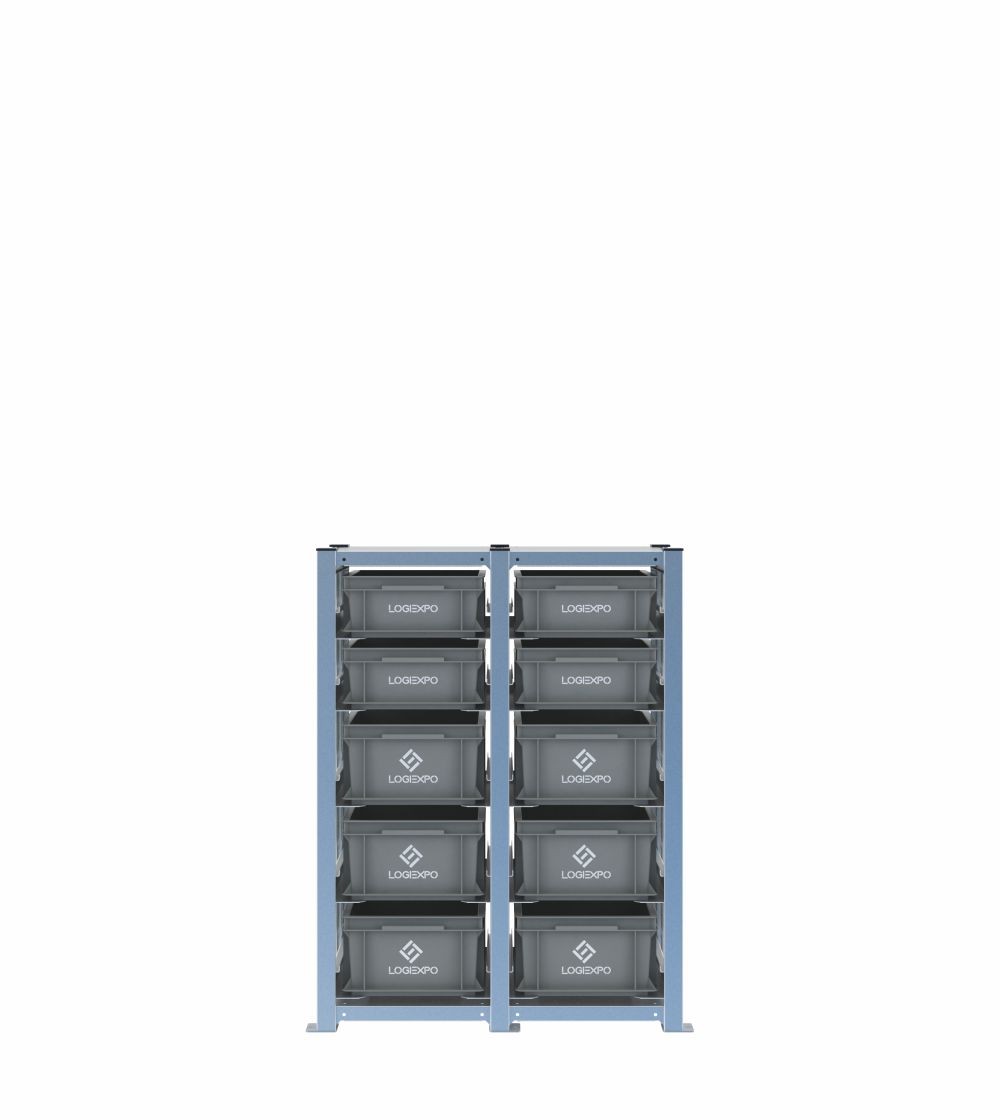

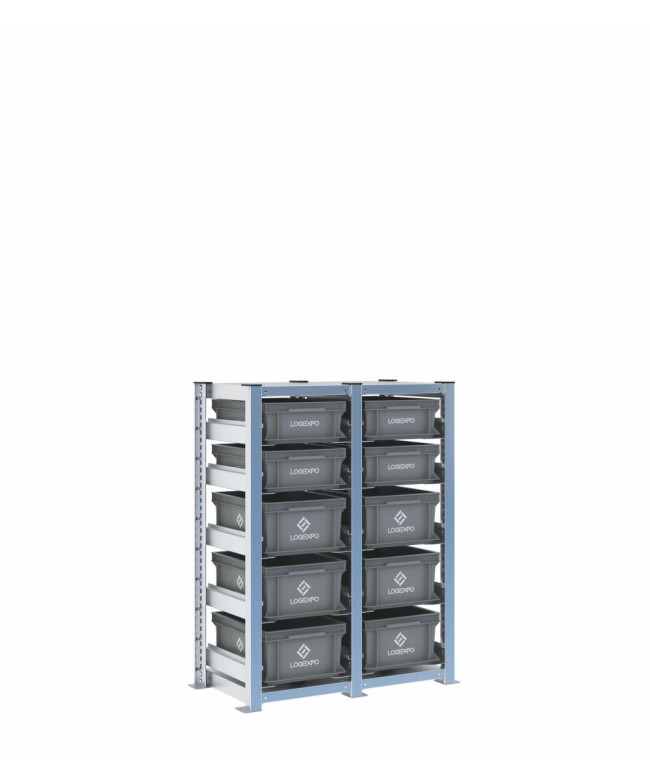

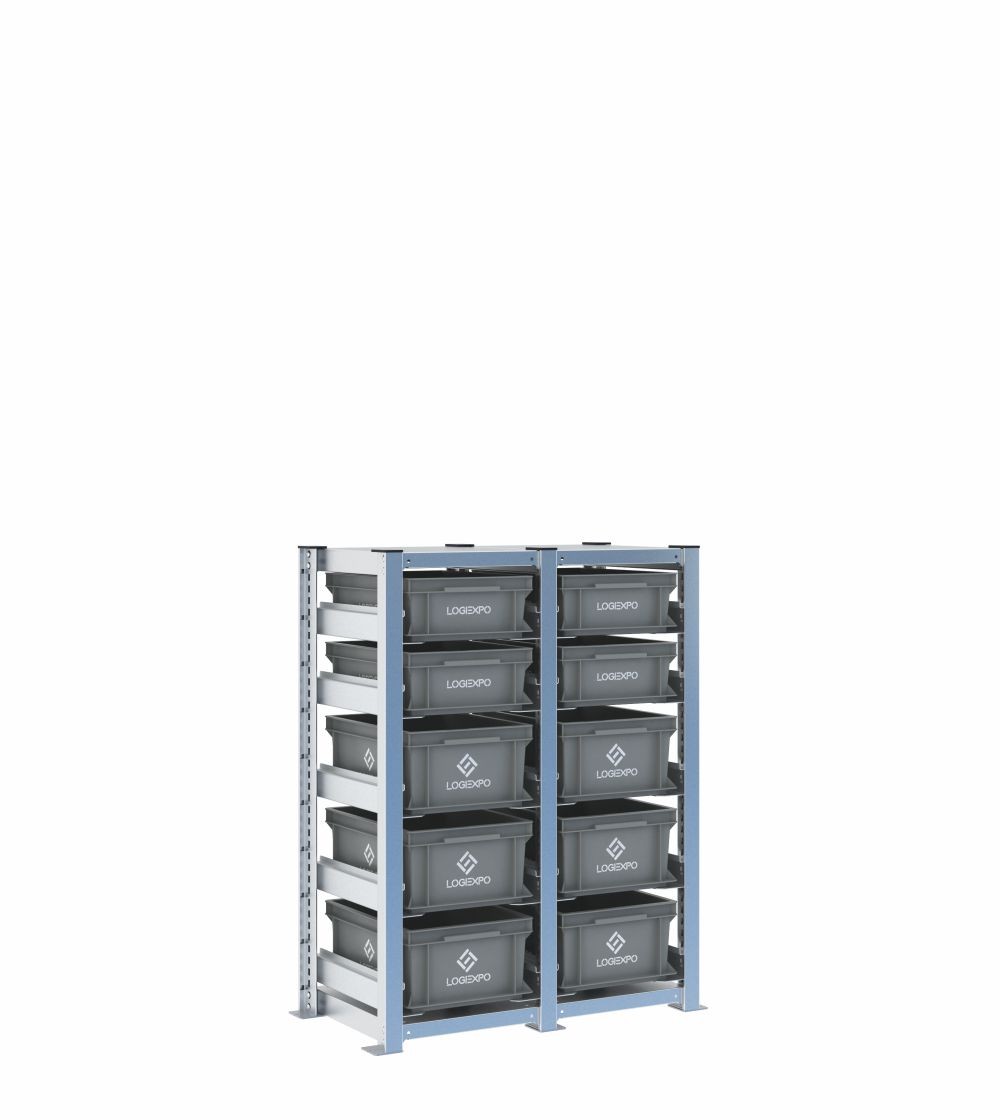

Lo scaffale con 10 contenitori Euro 400x300 misti 170h/130h – H1000, 2 campate organizza due gruppi di materiali in un fronte basso. Ogni campata dispone di tre contenitori da 170 mm in basso e due da 130 mm in alto. Ingombro complessivo, comprese le piastre: 810x421x1009 mm.
La configurazione mista separa referenze con esigenze di volume differenti mantenendo due campate affiancate. Fissaggio a pavimento necessario; tasselli esclusi e kit anteriore anti-sfilamento opzionale.
Prodotti correlati o complementari
Prezzi e spedizioni
Questa configurazione comprende 10 contenitori Euro 400x300 distribuiti su due campate H1000. Ogni campata ospita tre contenitori alti 170 mm nei livelli inferiori e due contenitori alti 130 mm nei livelli superiori, per un totale di sei cassette da 170 mm e quattro da 130 mm.
Lo schema ripetuto sulle due campate permette di creare due gruppi ordinati mantenendo, all'interno di ciascuno, due capacità verticali differenti. La soluzione può essere utilizzata per separare famiglie di ricambi, materiali destinati a due fasi operative, scorte per due postazioni oppure referenze con volumi diversi che devono rimanere nello stesso fronte di picking.

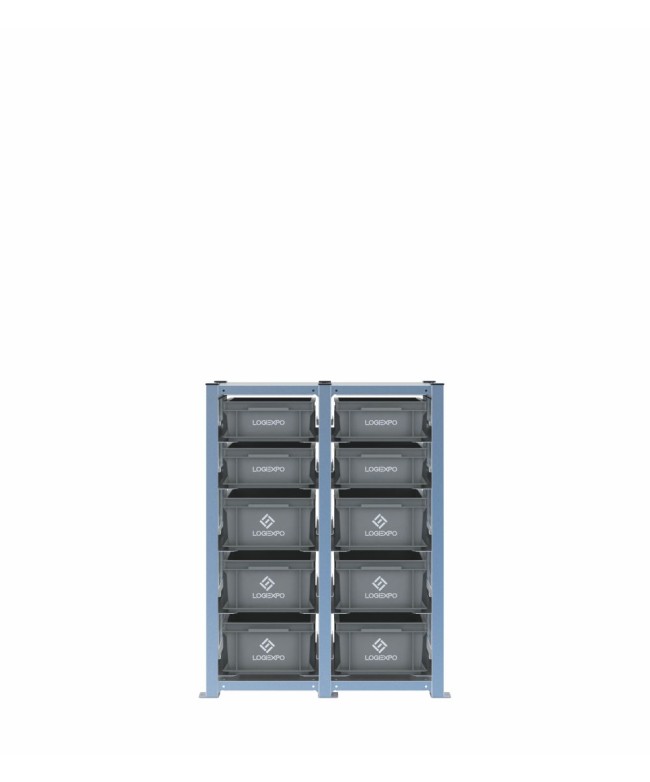

La distribuzione raffigurata assegna a ogni campata tre contenitori da 170 mm in basso e due da 130 mm in alto. I contenitori più alti offrono maggiore volume per componenti di media altezza, confezioni tecniche o scorte più consistenti; quelli da 130 mm sono adatti a materiali più bassi o quantità inferiori.
La ripetizione dello stesso modulo può semplificare l'organizzazione quando le due campate devono seguire una logica analoga, per esempio due famiglie di prodotto o due postazioni con assortimenti comparabili. La disposizione non obbliga però a mantenere nel tempo lo stesso interasse tra i livelli.
L'ingombro complessivo è 810x421x1009 mm, comprese le piastre di base. La sola struttura misura 764 mm in larghezza, mentre la profondità di 421 mm è dimensionata per contenitori Euro con base 400x300 mm.
L'altezza reale di 1009 mm rende la scaffalatura adatta alla collocazione in prossimità di banchi, linee di assemblaggio, aree di manutenzione e punti di rifornimento localizzati. Il layout deve lasciare lo spazio necessario all'estrazione dei contenitori e al corretto ancoraggio delle piastre a pavimento.
Le slitte a mensola sono realizzate in lamiera 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo verticale di 25 mm consente di modificare la quota dei livelli quando cambiano altezza dei contenitori, quantità da stoccare o spazio necessario per la presa.
Ogni slitta è completata da perni anti-sganciamento che devono essere inseriti dopo la configurazione e prima dell'utilizzo. Il fermo posteriore è di serie; il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.
I montanti a T 40x60 mm sono realizzati in lamiera 12/10. I ripiani strutturali inferiore e superiore, anch'essi in lamiera 12/10, collegano i quattro montanti di ciascuna campata e sono fissati con otto collegamenti meccanici per ripiano.
L'acciaio DX51D+Z140MA è zincato secondo UNI EN 10346. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento. Nella versione H1000 i tappi superiori dei montanti sono compresi.
Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata verticale è 1000 kg per campata: i due limiti devono essere considerati separatamente e rispettati per ciascuna campata.
Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.
Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.
Due campate sono utili quando occorre aumentare il numero di posizioni mantenendo la stessa logica mista 170/130 oppure quando si vogliono separare due gruppi di materiali nello stesso fronte. Una singola campata è più adatta quando cinque posizioni sono sufficienti e la priorità è contenere lo sviluppo in larghezza.
Sì. Le coppie di slitte sono installate sui montanti di ciascuna campata e possono essere riposizionate a passo 25 mm. È quindi possibile modificare interassi e distribuzione dei livelli di una campata mantenendo invariata l'altra, verificando sempre l'ingombro dei contenitori e le portate previste.
Sì. Il sistema componibile permette di separare una struttura multicampata integrando i montanti terminali mancanti con le relative piastre di base e definendo il nuovo schema di ancoraggio. La configurazione deve essere verificata in funzione del punto di separazione e del layout finale.
Per lo studio della modifica il team tecnico LogiExpo è disponibile al 051 558776, via e-mail a info@logiexpo.it oppure tramite il modulo di contatto.
