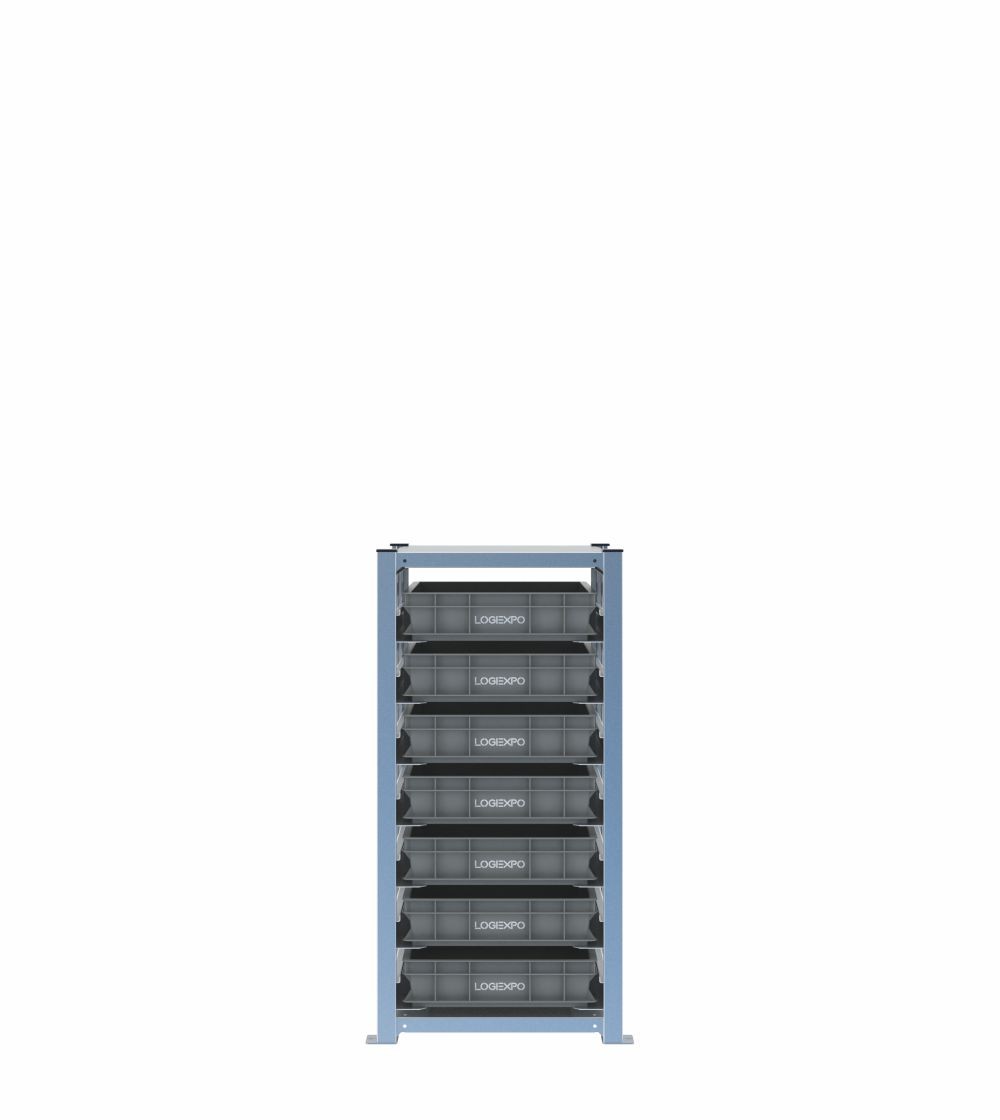

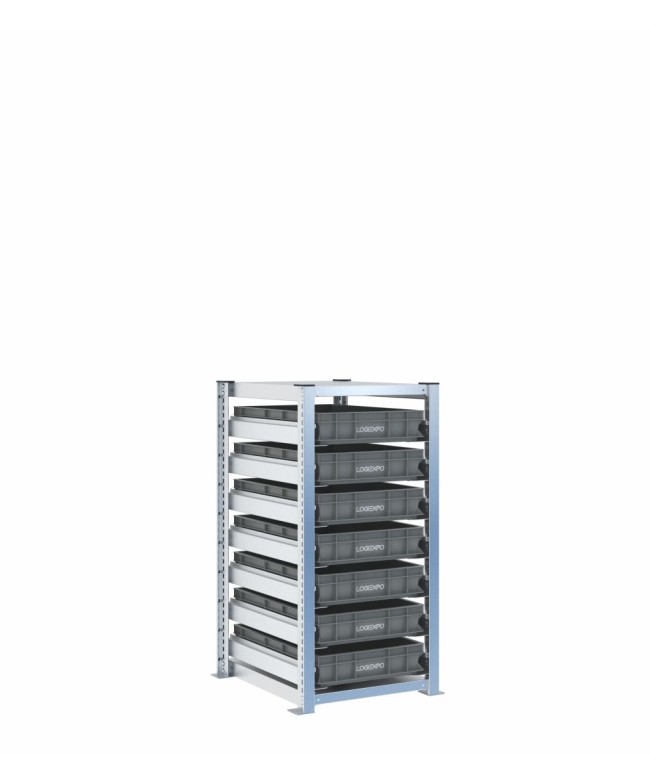

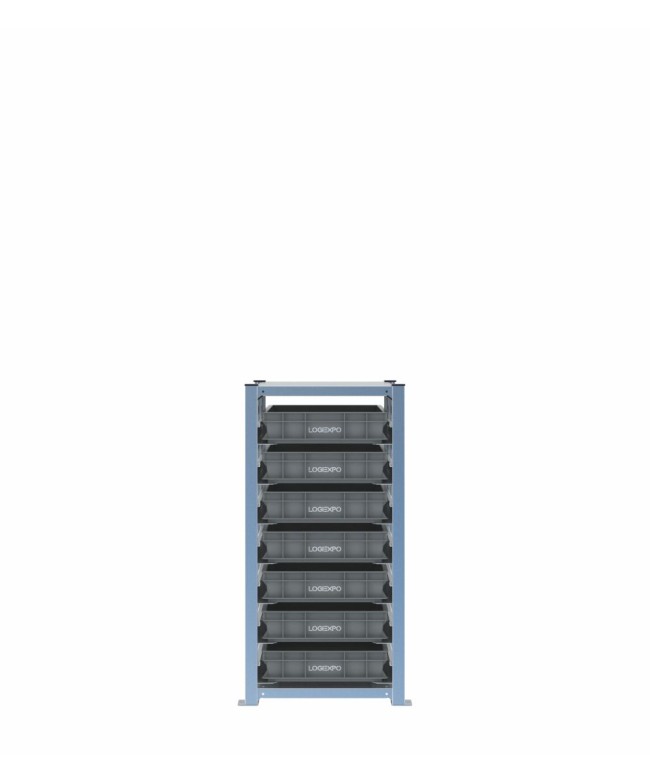

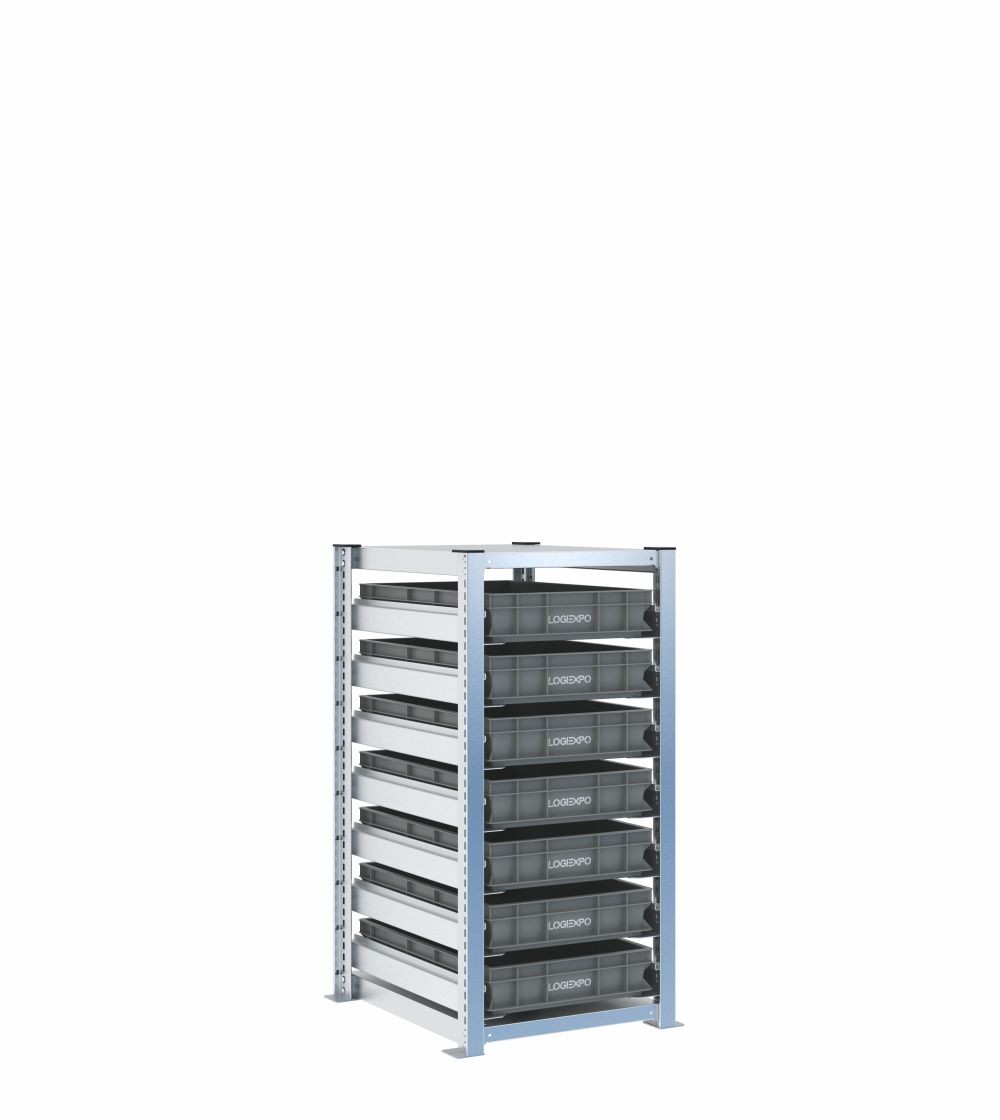

Scaffale con 7 contenitori Euro 600x400x100h – H1000, 1 campata

Scaffale H1000 con 7 contenitori Euro 600x400x100h per kit bassi e picking localizzato

Questa configurazione comprende 7 contenitori Euro 600x400x100h su sette livelli in una campata H1000. La base 600x400 permette di distribuire kit, componenti estesi e materiali bassi su una superficie ampia senza aumentare l'altezza della struttura.

Rispetto alla versione da 70 mm, i contenitori da 100 mm offrono maggiore volume per singola referenza, mantenendo comunque una buona densità verticale e accesso indipendente.

Sette livelli per molte referenze su base 600x400

I sette contenitori possono essere dedicati a codici distinti, kit di montaggio, componenti piani o scorte operative basse. Il numero di livelli consente di mantenere un assortimento significativo in una sola campata.

Il sistema è indicato quando serve più superficie per referenza rispetto al 400x300, ma non è necessario passare a contenitori da 130 o 170 mm.

Ingombro reale da considerare nel layout

L'ingombro complessivo è 548x621x1009 mm, comprese le piastre; la struttura misura 502 mm in larghezza. Alla profondità nominale vanno aggiunti gli spazi operativi necessari davanti allo scaffale per estrarre i contenitori e movimentarne il contenuto.

La struttura deve inoltre essere posizionata in modo da consentire il fissaggio delle piastre al pavimento senza interferenze con impianti o ostacoli.

Slitte a mensola regolabili a passo 25 mm

Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.

Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.

Struttura H1000 in acciaio zincato con montanti chiusi scatolati

I montanti sono realizzati con profilati chiusi scatolati a sezione T 40x60 mm, ottenuti da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincati secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.

Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.

Nelle versioni H1000 i tappi superiori dei montanti sono compresi.

Portate e fissaggio a pavimento

Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata verticale è 1000 kg per campata: i due limiti sono distinti e devono essere rispettati contemporaneamente.

Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.

Componenti inclusi e accessori opzionali

• struttura H1000 a 1 campata, altezza reale 1009 mm;
• 7 contenitori Euro 600x400 alti 100 mm;
• 7 coppie di slitte con fermo posteriore e perni anti-sganciamento;
• ripiani strutturali inferiori e superiori;
• piastre predisposte per il fissaggio a pavimento;
• tappi superiori compresi;
• kit anteriore anti-sfilamento opzionale;
• tasselli di ancoraggio non compresi.

Produzione italiana, sistemi di gestione certificati e garanzia

Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.

La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.

Dati tecnici della configurazione

• altezza nominale: H1000;
• altezza reale: 1009 mm;
• larghezza struttura: 502 mm;
• larghezza comprese le piastre: 548 mm;
• profondità: 621 mm;
• formato contenitori: 600x400 mm;
• altezza contenitori: 100 mm;
• tipo configurazione: Uniforme;
• numero di campate: 1;
• numero di contenitori: 7;
• livelli: 7;
• passo di regolazione: 25 mm;
• portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
• portata verticale per campata: 1000 kg;
• montanti: profilati chiusi scatolati a sezione T 40x60 mm, lamiera spessore 12/10;
• materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
• fissaggio a pavimento: piastre predisposte; tasselli non compresi;
• kit anteriore anti-sfilamento: opzionale;
• tappi superiori: compresi;
• produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
• garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura.

FAQ sullo scaffale con 7 contenitori Euro 600x400x100h – H1000, 1 campata

Come va valutato l'ingombro complessivo della scaffalatura nel layout?

La misura della struttura completa è 548x621x1009 mm, comprese le piastre. A questo ingombro fisico va aggiunto lo spazio operativo frontale necessario per estrarre i contenitori, prelevare i materiali e transitare in sicurezza secondo il layout del reparto.

Lo scaffale deve essere fissato a pavimento?

Sì. Le piastre alla base dei montanti sono predisposte per l'ancoraggio e la struttura deve essere fissata al pavimento. I tasselli non sono compresi perché devono essere scelti in funzione del supporto reale di posa.

A cosa serve il fermo posteriore ricavato sulla slitta?

Limita la corsa del contenitore verso il retro e definisce il corretto posizionamento sulla coppia di slitte. È parte del sistema standard e va distinto dal kit anteriore anti-sfilamento, che è invece opzionale.
