Scaffale H1000 con 12 contenitori Euro 600x400 misti 320h/170h su 4 campate

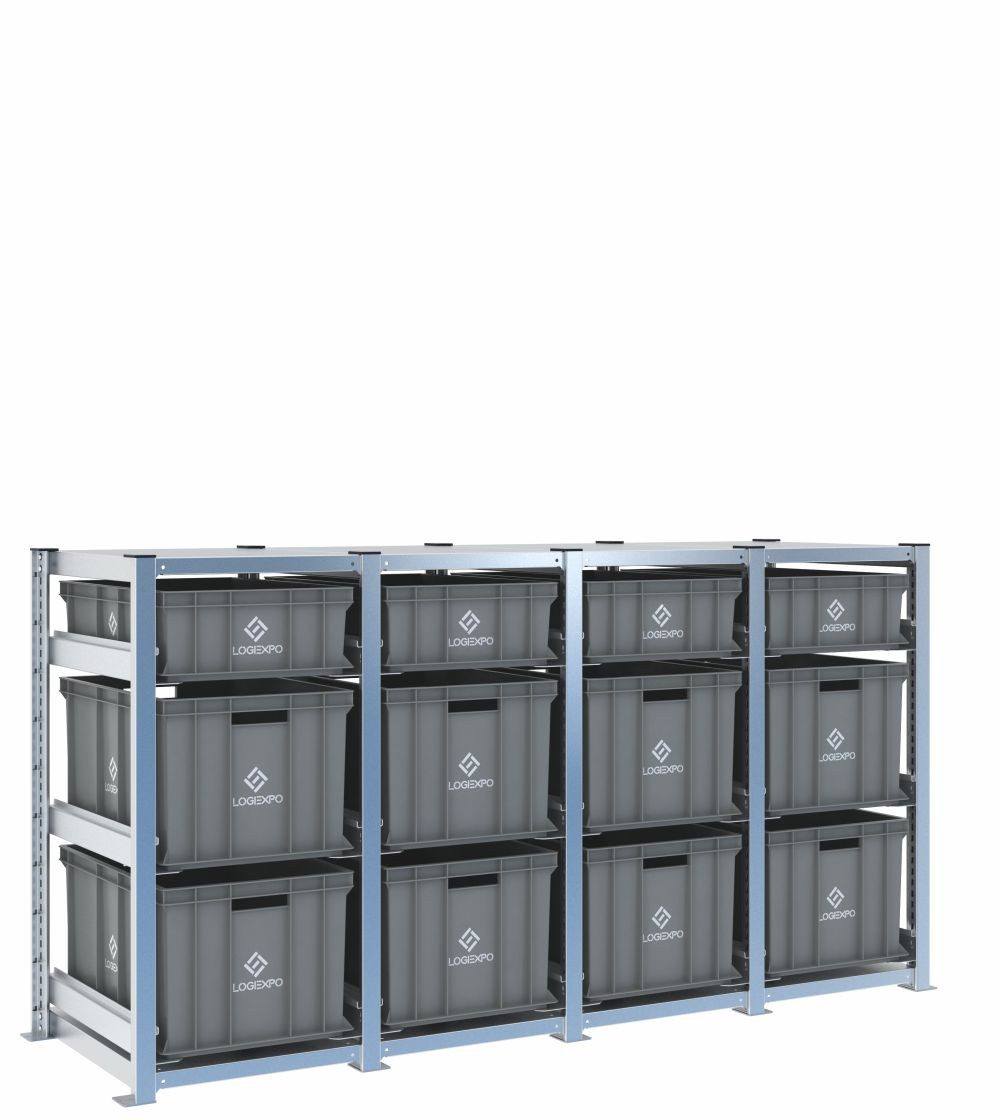

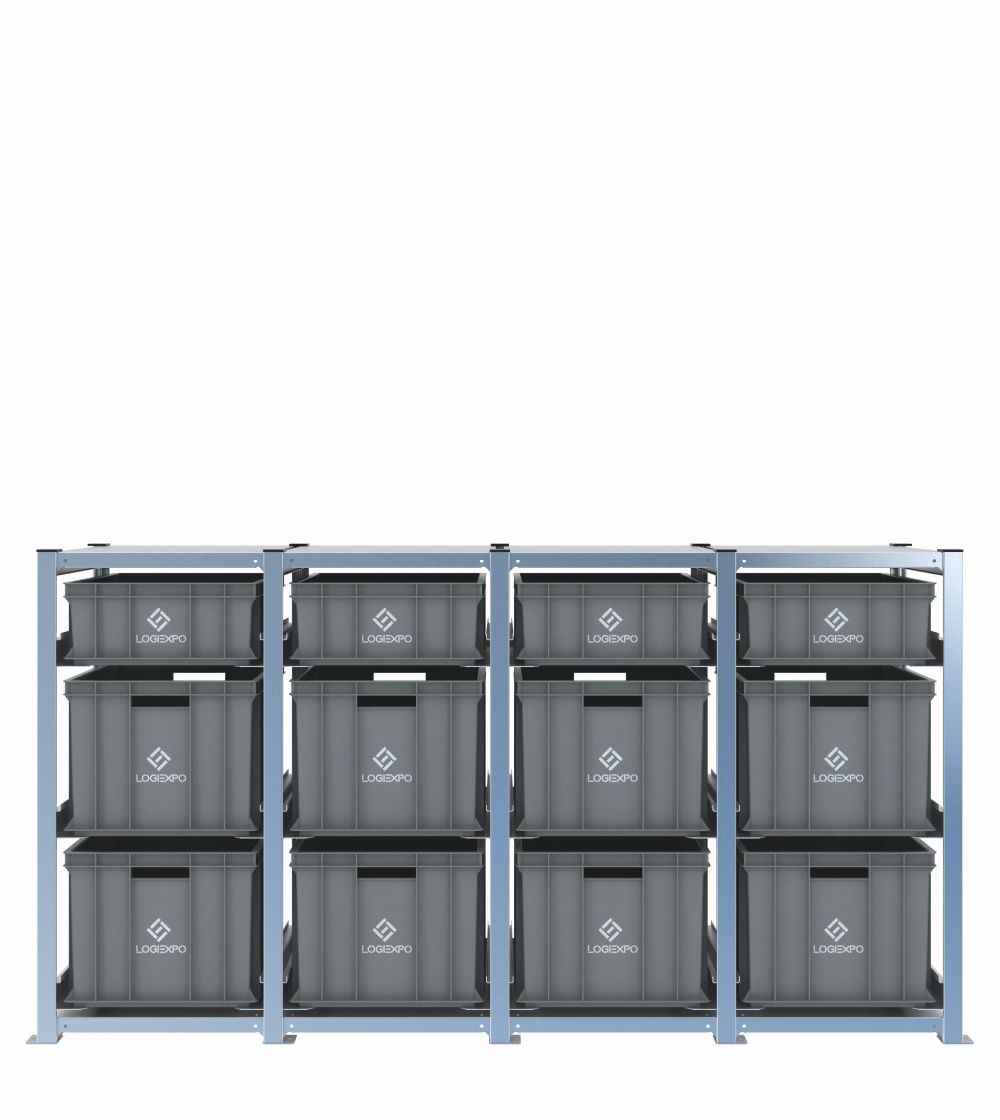

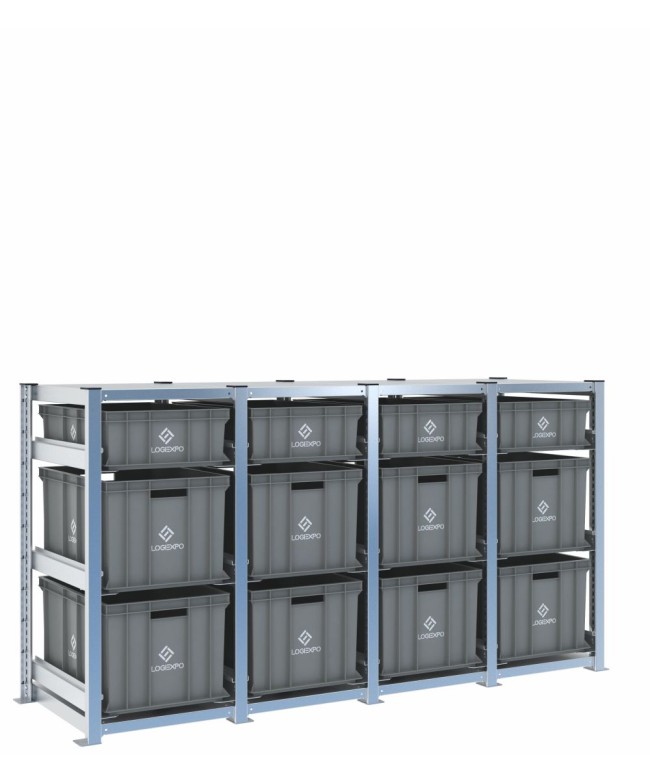

Questa configurazione comprende 12 Contenitori Euro 600x400 distribuiti su quattro campate H1000. Ogni campata presenta un contenitore da 170 mm nel livello superiore e due contenitori da 320 mm nei livelli inferiori, per un totale di 4 cassette da 170 mm e 8 da 320 mm.
Il fronte è pensato per organizzare famiglie di materiali con ingombri differenti: componenti intermedi nei livelli più bassi di capacità e ricambi, confezioni o materiali alti nei contenitori da 320 mm.
Dodici posizioni ad ampia base su un fronte di quasi due metri
La larghezza complessiva è 1934 mm comprese le piastre, mentre la profondità è 621 mm. Le quattro campate permettono di assegnare ciascun modulo a un'area, una macchina, una commessa o una famiglia di materiali.
La ripetizione della stessa distribuzione 170/320/320 in ogni campata rende il fronte regolare ma non definitivo: le quote delle slitte possono essere modificate indipendentemente quando cambiano i contenuti.
Allestimento H1000 esteso per kit, semilavorati e materiali alti
Questa configurazione è indicata quando la base 600x400 è necessaria per la superficie dei componenti e si vuole mantenere un'altezza struttura accessibile vicino alle aree operative. I contenitori possono essere rimossi singolarmente e utilizzati come unità fisiche di trasferimento.
La larghezza del fronte richiede una verifica accurata di passaggi, interferenze con macchine o banchi e spazio di estrazione. In un progetto multicampata la modularità consente anche evoluzioni successive della disposizione.
Slitte a mensola regolabili a passo 25 mm
Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.
Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.
Struttura H1000 in acciaio zincato con montanti chiusi scatolati
I montanti sono realizzati con profilati chiusi scatolati a sezione T 40x60 mm, ottenuti da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincati secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.
Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.
Nelle versioni H1000 i tappi superiori dei montanti sono compresi.
Portate e fissaggio a pavimento
Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata verticale è 1000 kg per campata: i due limiti sono distinti e devono essere rispettati contemporaneamente.
Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.
Componenti inclusi e accessori opzionali
- struttura H1000 a 4 campate, altezza reale 1009 mm;
- 12 contenitori Euro 600x400 misti 320h/170h;
- 12 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- ripiani strutturali inferiori e superiori;
- piastre predisposte per il fissaggio a pavimento;
- tappi superiori compresi;
- kit anteriore anti-sfilamento opzionale;
- tasselli di ancoraggio non compresi;
Produzione italiana, sistemi di gestione certificati e garanzia
Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.
Dati tecnici della configurazione
- altezza nominale: H1000;
- altezza reale: 1009 mm;
- larghezza struttura: 1888 mm;
- larghezza comprese le piastre: 1934 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezza contenitori: 320 e 170 mm;
- tipo configurazione: Mista;
- numero di campate: 4;
- numero di contenitori: 12;
- livelli: 3 per campata;
- distribuzione: per campata: 1 contenitore da 170 mm nel livello superiore e 2 contenitori da 320 mm nei livelli inferiori; totale 4 da 170 mm e 8 da 320 mm;
- passo di regolazione: 25 mm;
- portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata verticale per campata: 1000 kg;
- montanti: profilati chiusi scatolati a sezione T 40x60 mm, lamiera spessore 12/10;
- materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio a pavimento: piastre predisposte; tasselli non compresi;
- kit anteriore anti-sfilamento: opzionale;
- tappi superiori: compresi;
- produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;
