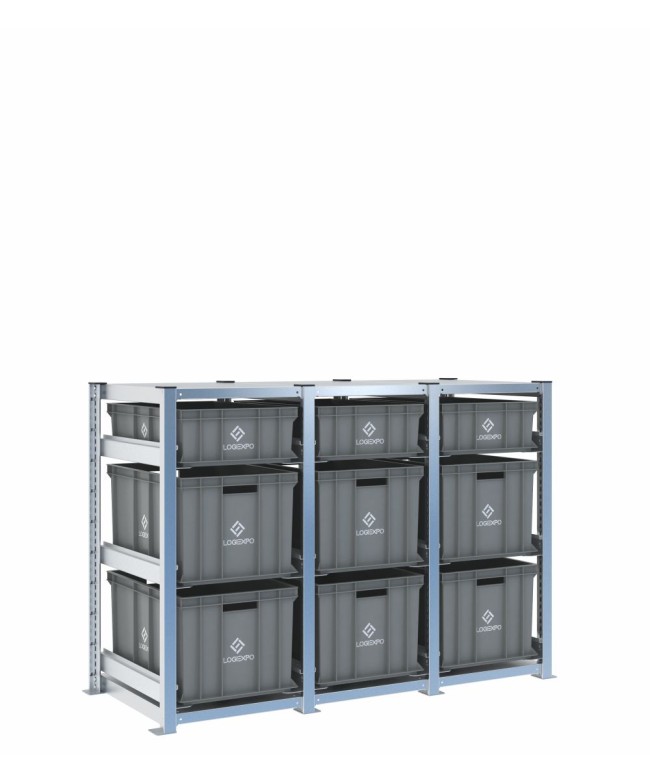

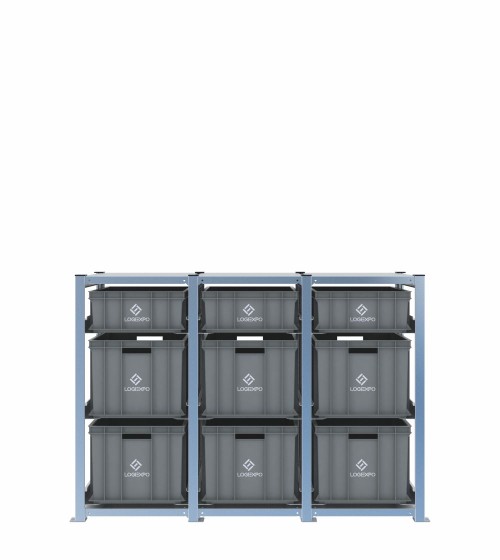

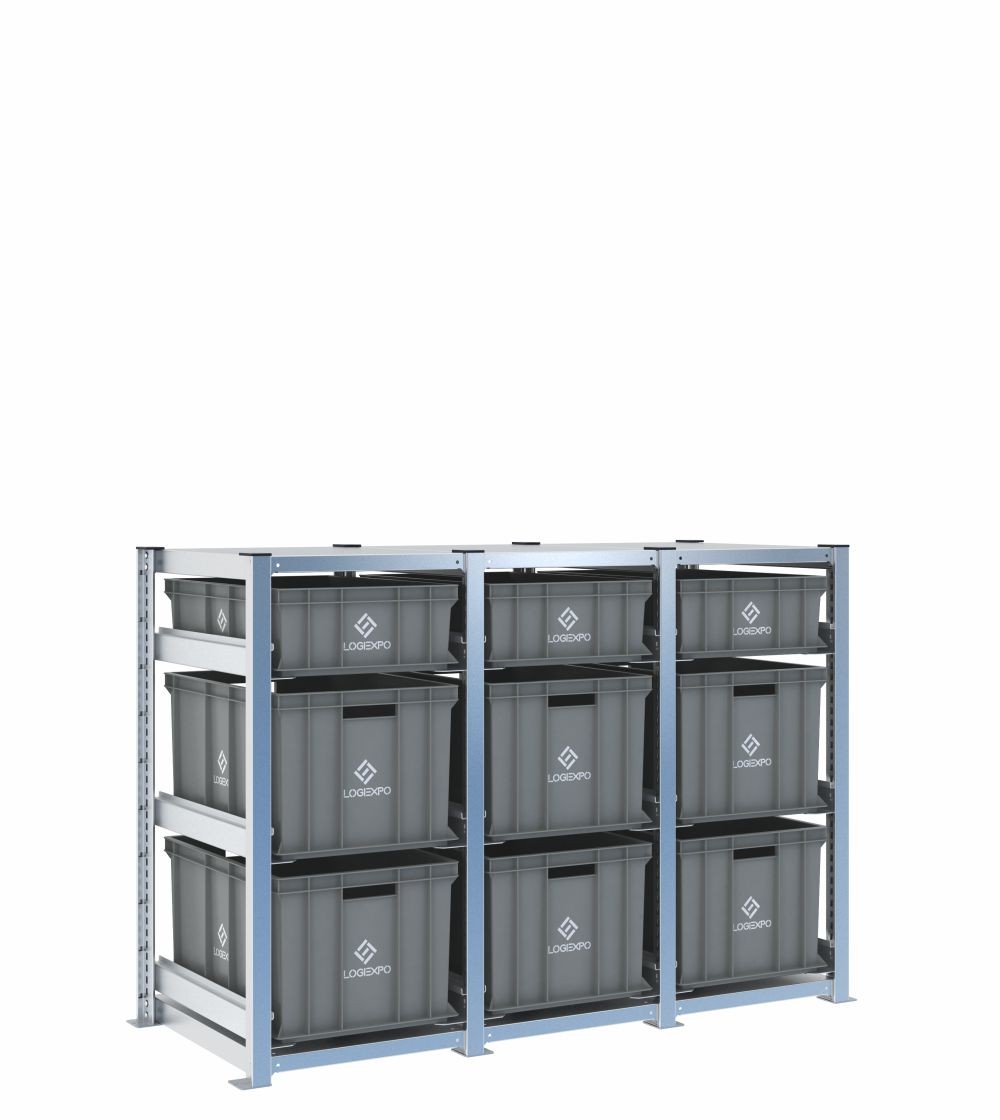

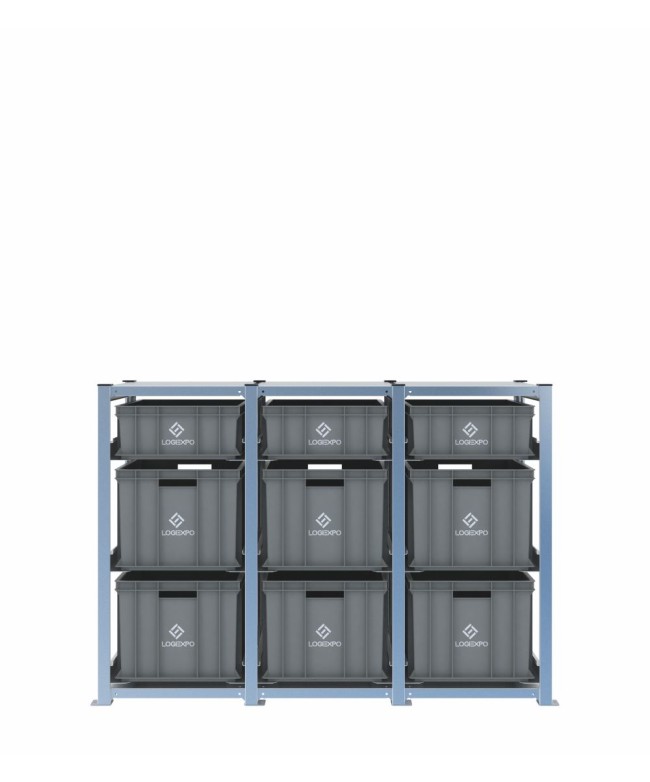

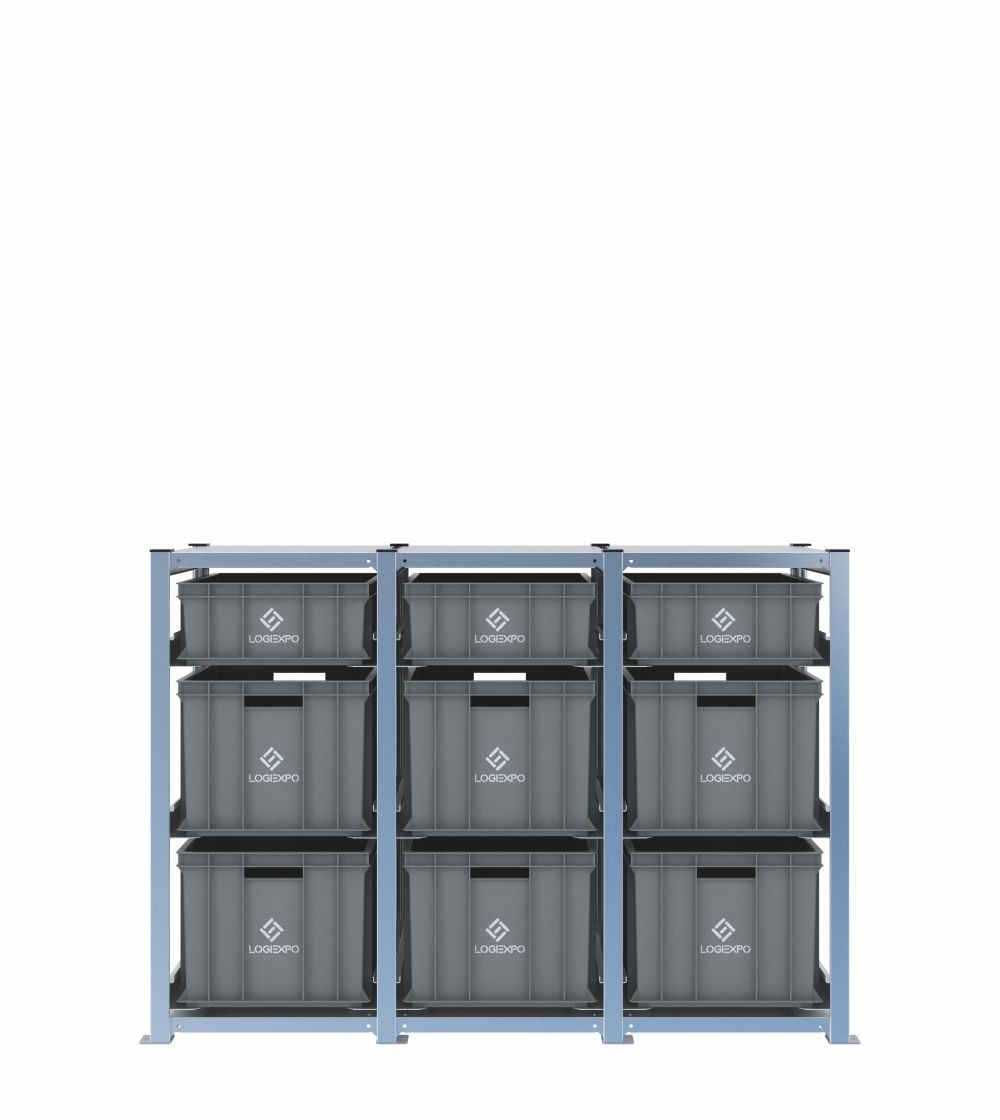

Scaffale H1000 con 9 contenitori Euro 600x400 misti 320h/170h
Questa configurazione comprende 9 Contenitori Euro 600x400 nelle altezze 170 e 320 mm, distribuiti su tre campate H1000 con 3 livelli per campata.
La forte differenza tra le due altezze consente di organizzare nello stesso fronte componenti intermedi e materiali ad alto volume per singola referenza.
Tre livelli per campata con capacità molto differenziata
I contenitori più alti possono essere collocati alle quote inferiori quando peso, volume e frequenza di accesso lo suggeriscono. Le slitte restano regolabili a passo 25 mm.
Durante il picking il contenitore può essere estratto nella misura compatibile con geometria, carico e condizioni operative; il kit anteriore resta un accessorio opzionale.
Materiali voluminosi, campioni e componenti intermedi
L'ingombro complessivo è 1472x621x1009 mm. La configurazione può servire reparti tecnici, manutenzione o controllo qualità quando materiali differenti devono rimanere separati e accessibili.
Per campioni o materiali sensibili vanno valutati anche protezione richiesta, coperchio, ambiente e frequenza di accesso.
Slitte a mensola regolabili a passo 25 mm
Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.
Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.
Struttura H1000 in acciaio zincato con montanti chiusi scatolati
I montanti sono realizzati in profilato chiuso scatolato a sezione T 40x60 mm, ottenuto da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincato secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.
Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.
Nelle versioni H1000 i tappi superiori dei montanti sono compresi.
Portate, fissaggio a pavimento e sicurezza
Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata per campata è 1000 kg: i due limiti sono distinti e devono essere rispettati contemporaneamente.
Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.
Componenti inclusi e accessori opzionali
- struttura H1000 a 3 campate, altezza reale 1009 mm;
- 9 Contenitori Euro 600x400 nelle altezze 170 e 320 mm;
- 9 coppie di slitte con fermo posteriore e perni anti-sganciamento;
- ripiani strutturali inferiori e superiori;
- piastre predisposte per il fissaggio a pavimento;
- tappi superiori compresi;
- kit anteriore anti-sfilamento opzionale;
- tasselli di ancoraggio non compresi;
Produzione italiana, sistemi di gestione certificati e garanzia
Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.
La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.
Dati tecnici della configurazione
- altezza nominale: H1000;
- altezza reale: 1009 mm;
- larghezza struttura: 1426 mm;
- larghezza comprese le piastre: 1472 mm;
- profondità: 621 mm;
- formato contenitori: 600x400 mm;
- altezza contenitori: 170 e 320 mm;
- tipo configurazione: Mista;
- numero di campate: 3;
- numero di contenitori: 9;
- livelli: 3 per campata;
- passo di regolazione: 25 mm;
- portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
- portata per campata: 1000 kg;
- montanti: profilato chiuso scatolato a sezione T 40x60 mm, lamiera spessore 12/10;
- materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
- fissaggio a pavimento: piastre predisposte; tasselli non compresi;
- kit anteriore anti-sfilamento: opzionale;
- tappi superiori: compresi;
- produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
- garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;
FAQ sullo scaffale con 9 Contenitori Euro 600x400 320h/170h – H1000, 3 campate
È possibile collocare contenitori più alti nei livelli superiori e più bassi in quelli inferiori?
Sì. Nelle configurazioni miste la disposizione può essere definita considerando volume, peso e frequenza di accesso. Collocare i contenitori più alti nella zona superiore può essere utile quando migliora la gestione operativa di componenti voluminosi facilitandone la movimentazione.
La cassetta può rimanere parzialmente estratta durante il prelievo?
Può essere mantenuta parzialmente estratta se geometria, carico e modalità d'uso lo consentono. Il kit anteriore anti-sfilamento è opzionale e va valutato in funzione del processo.
Quali informazioni servono al team tecnico per studiare una configurazione destinata a campioni o materiali sensibili?
Dimensioni, peso, frequenza di accesso, protezione richiesta, eventuale necessità di coperchio, layout e condizioni ambientali. Questi dati permettono di studiare e verificare la configurazione personalizzata.
