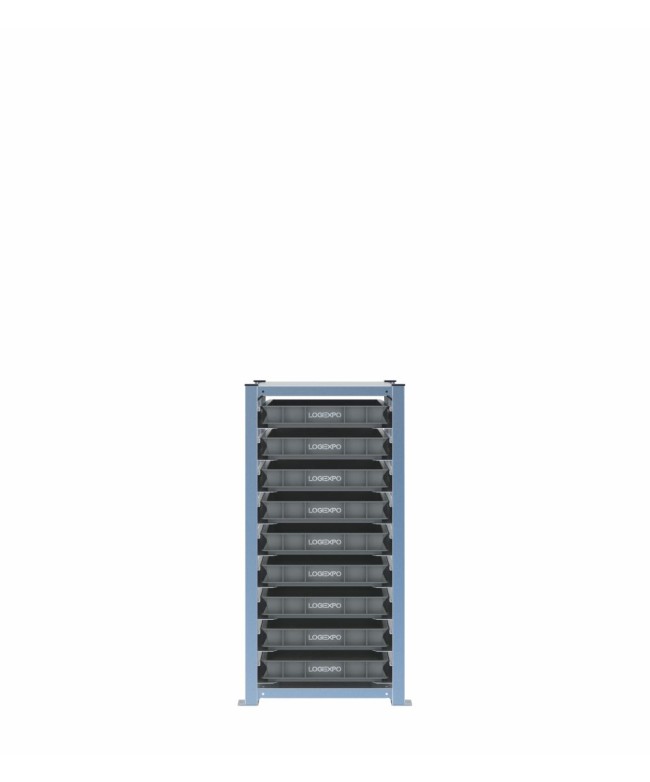

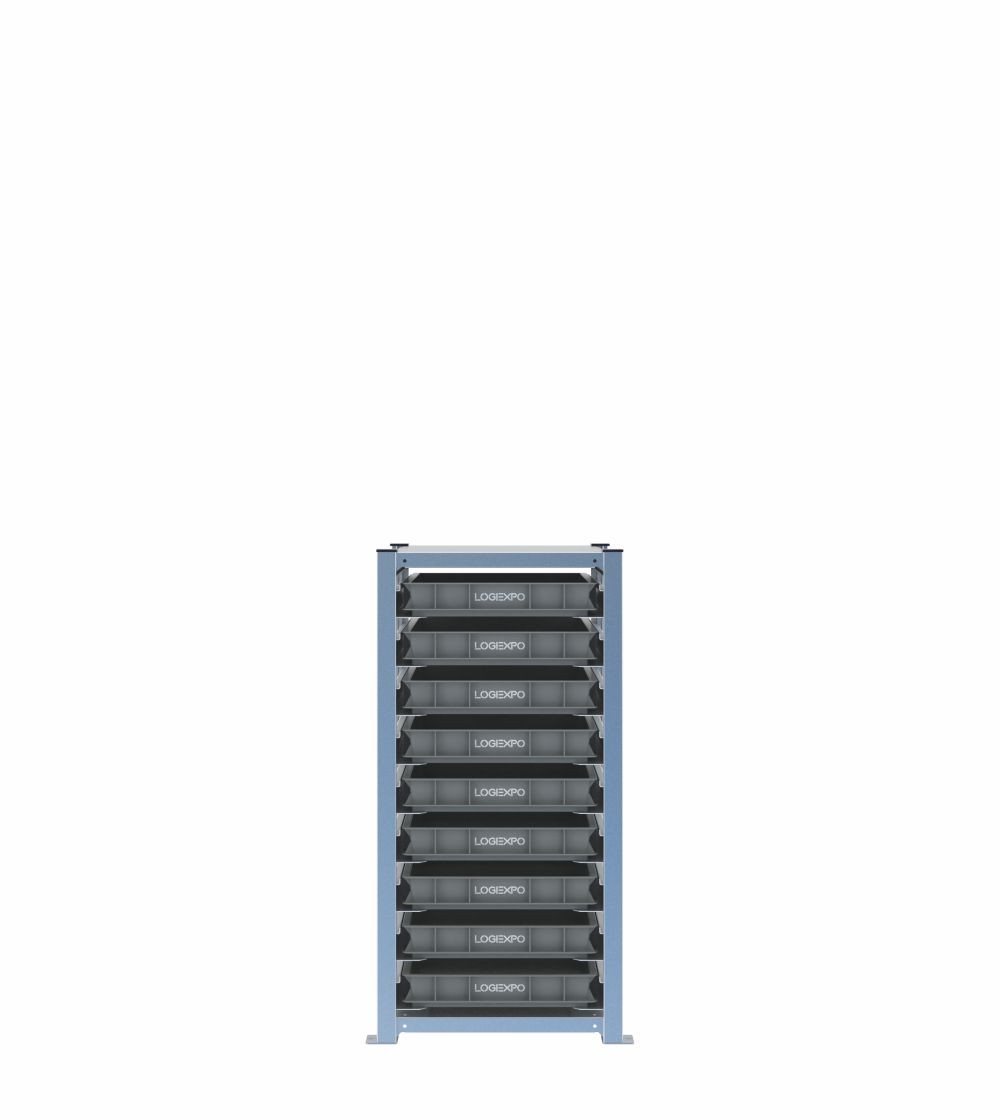

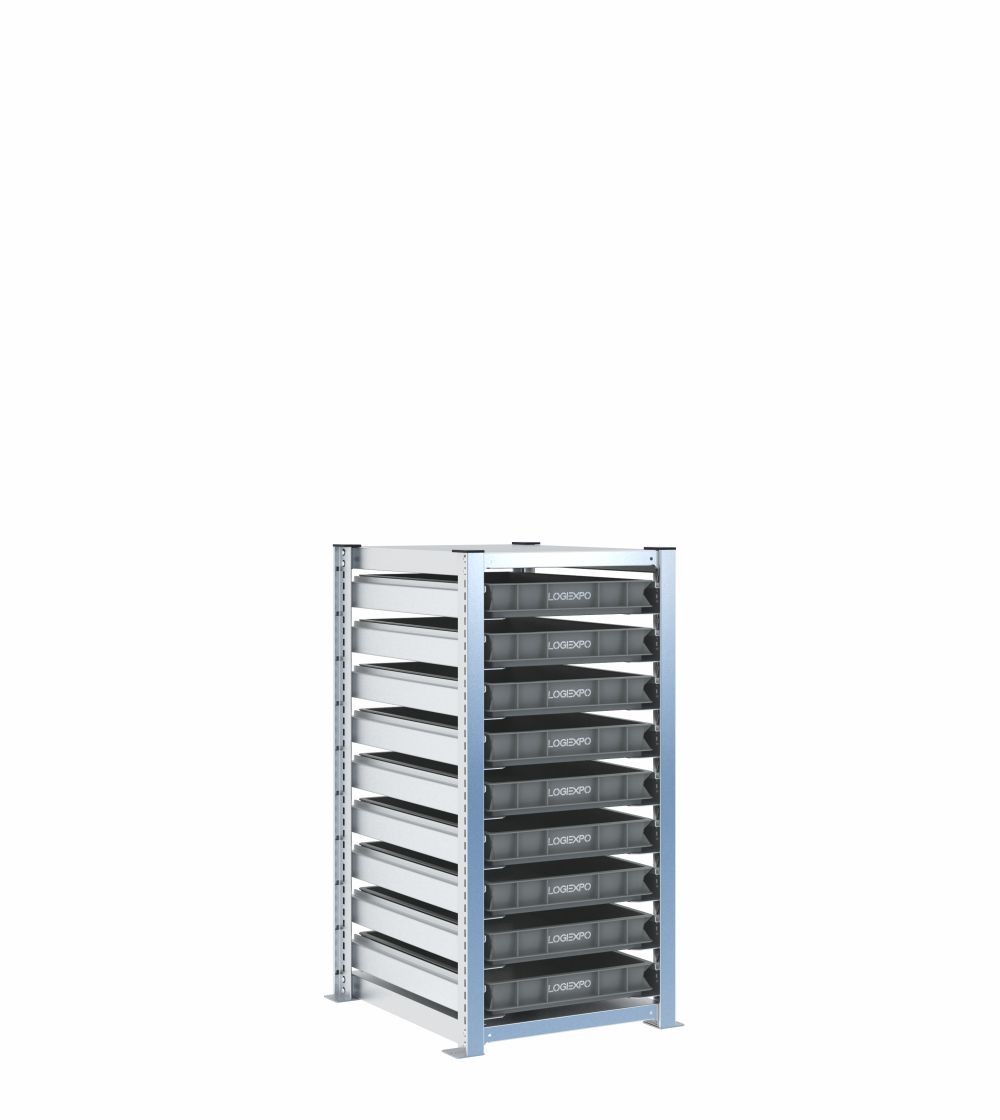

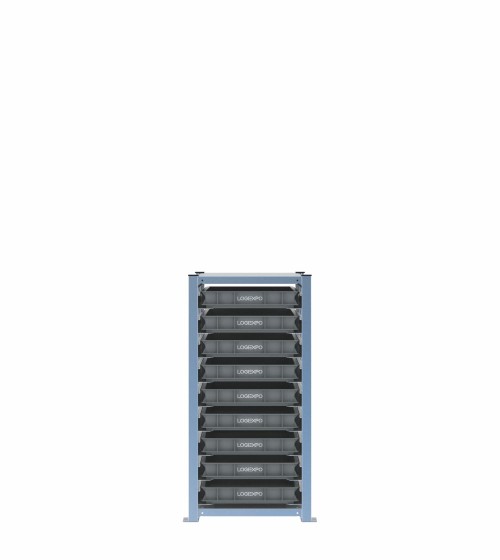

Scaffale con 9 contenitori Euro 600x400x70h – H1000, 1 campata

Scaffale H1000 con 9 contenitori Euro 600x400x70h per componenti piatti e kit ribassati

Questa configurazione comprende 9 contenitori Euro 600x400x70h su nove livelli in una campata H1000. La base 600x400 offre una superficie utile ampia, mentre l'altezza di 70 mm limita lo sviluppo verticale di ciascuna posizione.

È una soluzione adatta a componenti piatti, campioni, confezioni basse, kit ribassati o materiali che devono rimanere facilmente leggibili dall'alto e distribuiti su una superficie maggiore rispetto al formato 400x300.

Nove livelli in soli 1009 mm di altezza reale

I contenitori da 70 mm consentono di utilizzare nove posizioni mantenendo la struttura H1000. La configurazione privilegia quindi la densità verticale per materiali bassi, senza ricorrere a una scaffalatura H2000.

Ogni livello conserva accesso indipendente e può essere identificato per codice, lotto, fase di lavorazione o campione.

Base 600x400 per materiali estesi ma poco alti

L'ingombro complessivo è 548x621x1009 mm, comprese le piastre. La profondità di 621 mm è dimensionata per contenitori Euro 600x400 e offre una superficie utile doppia rispetto al 400x300.

Questa combinazione è particolarmente utile quando il materiale occupa spazio in pianta ma non richiede un contenitore profondo in altezza.

Slitte a mensola regolabili a passo 25 mm

Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.

Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.

Struttura H1000 in acciaio zincato con montanti chiusi scatolati

I montanti sono realizzati con profilati chiusi scatolati a sezione T 40x60 mm, ottenuti da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincati secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.

Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.

Nelle versioni H1000 i tappi superiori dei montanti sono compresi.

Portate e fissaggio a pavimento

Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata verticale è 1000 kg per campata: i due limiti sono distinti e devono essere rispettati contemporaneamente.

Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.

Componenti inclusi e accessori opzionali

• struttura H1000 a 1 campata, altezza reale 1009 mm;
• 9 contenitori Euro 600x400 alti 70 mm;
• 9 coppie di slitte con fermo posteriore e perni anti-sganciamento;
• ripiani strutturali inferiori e superiori;
• piastre predisposte per il fissaggio a pavimento;
• tappi superiori compresi;
• kit anteriore anti-sfilamento opzionale;
• tasselli di ancoraggio non compresi.

Produzione italiana, sistemi di gestione certificati e garanzia

Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.

La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.

Dati tecnici della configurazione

• altezza nominale: H1000;
• altezza reale: 1009 mm;
• larghezza struttura: 502 mm;
• larghezza comprese le piastre: 548 mm;
• profondità: 621 mm;
• formato contenitori: 600x400 mm;
• altezza contenitori: 70 mm;
• tipo configurazione: Uniforme;
• numero di campate: 1;
• numero di contenitori: 9;
• livelli: 9;
• passo di regolazione: 25 mm;
• portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
• portata verticale per campata: 1000 kg;
• montanti: profilati chiusi scatolati a sezione T 40x60 mm, lamiera spessore 12/10;
• materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
• fissaggio a pavimento: piastre predisposte; tasselli non compresi;
• kit anteriore anti-sfilamento: opzionale;
• tappi superiori: compresi;
• produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
• garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura.

FAQ sullo scaffale con 9 contenitori Euro 600x400x70h – H1000, 1 campata

Per quali materiali è particolarmente adatto il formato 600x400 con altezza 70 mm?

Per componenti piatti, campioni, confezioni basse, set di particolari e kit che richiedono superficie in pianta ma poco sviluppo verticale. Il formato 600x400 evita di sovrapporre elementi estesi, mentre l'altezza 70 mm favorisce visibilità e numero di livelli.

Questa configurazione è adatta a un picking frequente vicino alla postazione di lavoro?

Sì, quando i materiali sono compatibili con l'altezza 70 mm e il formato 600x400. I nove contenitori rimangono indipendenti e la struttura H1000 può essere collocata vicino al punto di utilizzo, lasciando lo spazio necessario per estrazione e movimentazione.

Il kit anteriore anti-sfilamento è obbligatorio?

No. Il sistema standard comprende il fermo posteriore di fine corsa e i perni anti-sganciamento delle slitte. Il kit anteriore anti-sfilamento è un accessorio opzionale da valutare in funzione del processo di prelievo e delle esigenze del layout.
