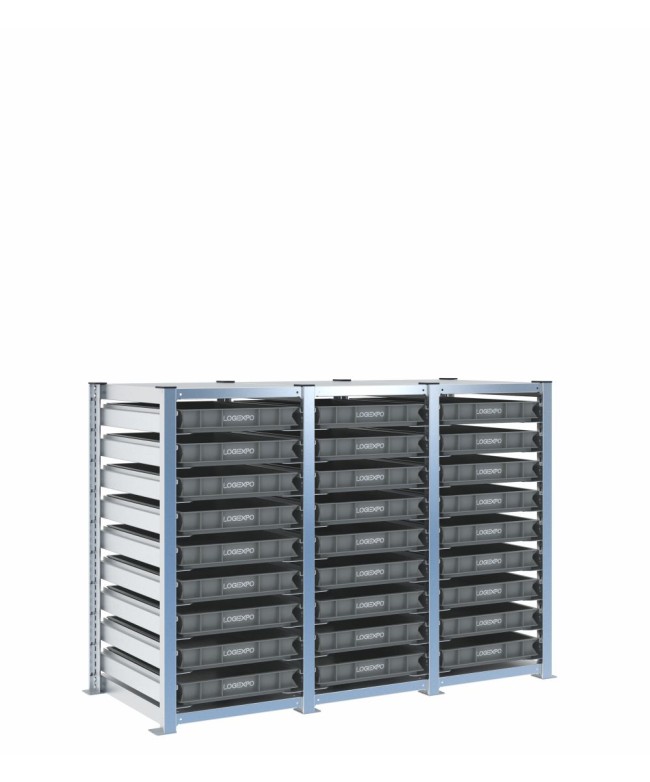

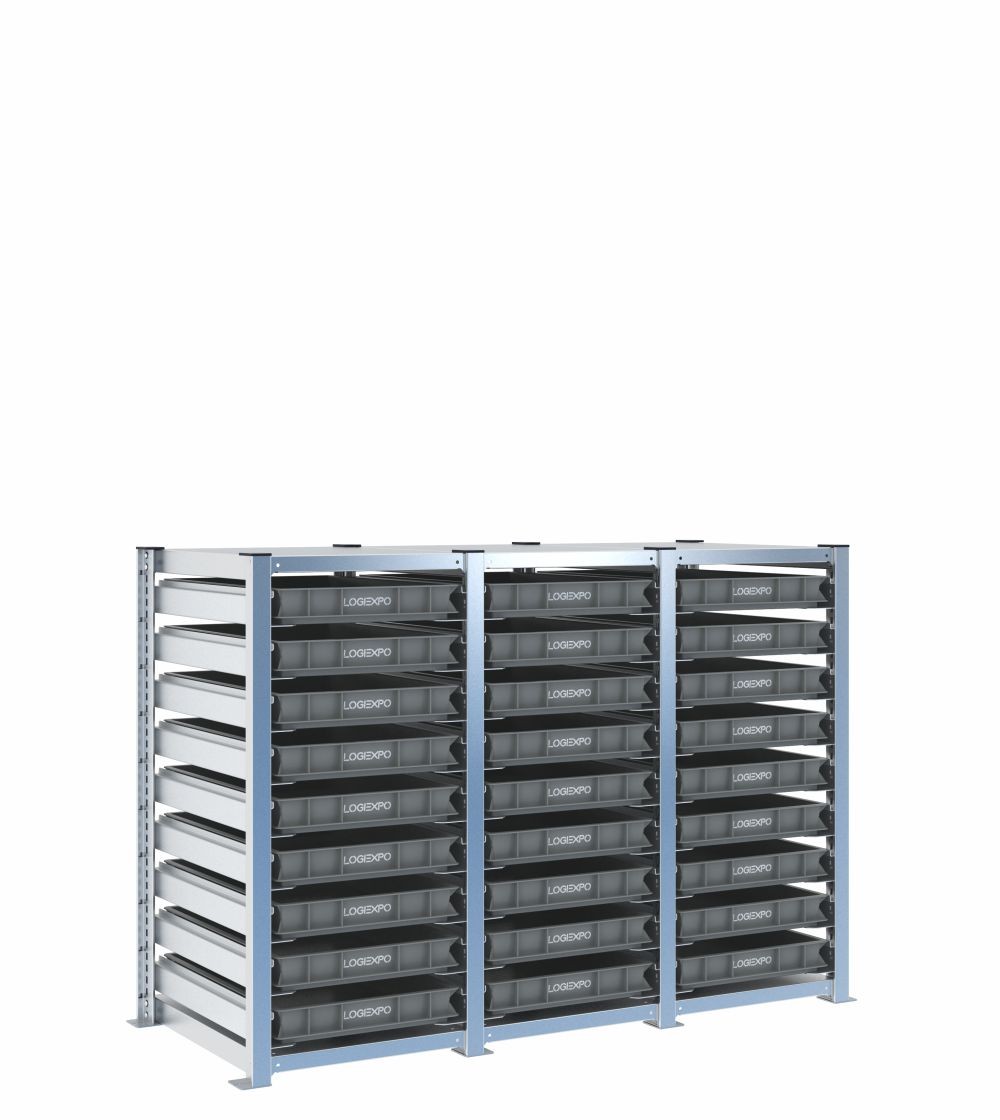

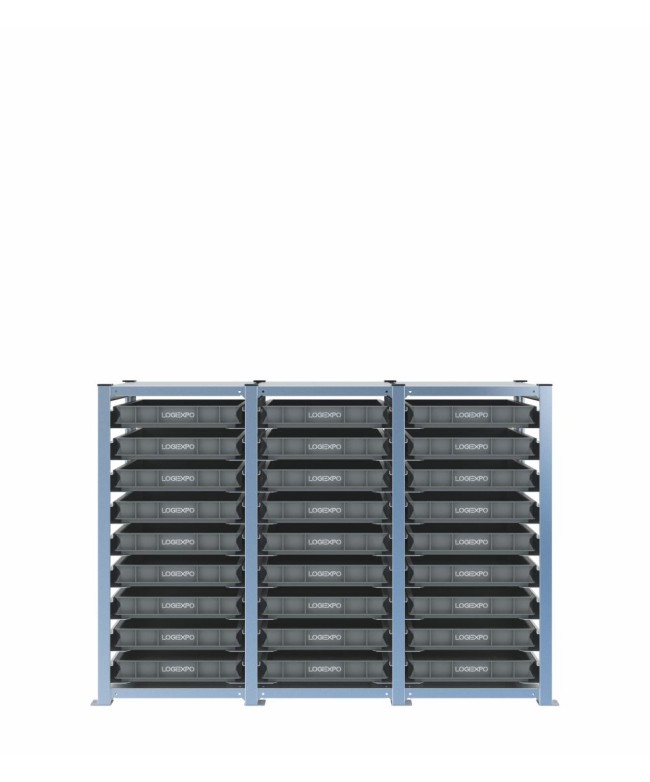

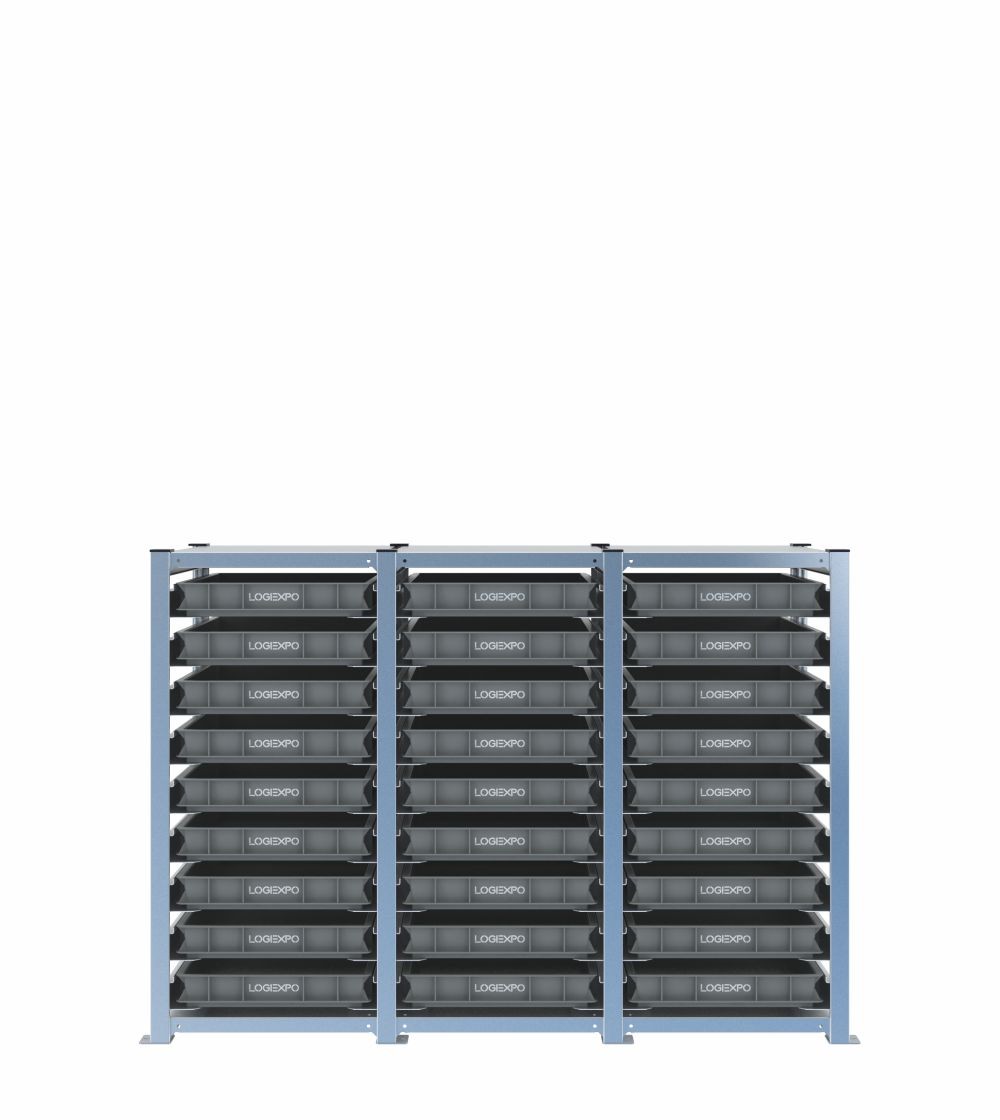

Scaffale con 27 contenitori Euro 600x400x70h – H1000, 3 campate

Scaffale H1000 con 27 contenitori Euro 600x400x70h per componenti piatti e campioni

Questa configurazione comprende 27 Contenitori Euro 600x400x70h distribuiti su tre campate H1000, con 9 livelli per campata. L'altezza ridotta dei contenitori favorisce la visibilità del contenuto e la separazione di componenti piatti, campioni e kit di basso spessore.

La base 600x400 offre una superficie ampia per posizione, utile quando il materiale occupa più superficie che volume verticale.

Nove livelli per campata con ampia superficie di appoggio

Le tre campate concentrano ventisette posizioni indipendenti in un fronte complessivo di 1472 mm. Le slitte a passo 25 mm permettono di aumentare la luce sopra alcune cassette se cambiano le esigenze.

La configurazione può essere impiegata per gruppi di referenze correlate, campionari o materiali che devono rimanere facilmente riconoscibili dall'alto.

Controllo qualità, preparazione kit e gestione di campioni

L'ingombro complessivo è 1472x621x1009 mm. La quota H1000 mantiene il fronte vicino alla postazione, mentre la base 600x400 permette di disporre campioni o componenti estesi senza aumentare l'altezza della cassetta.

Per laboratori o materiali sensibili devono essere verificati eventuali requisiti ambientali, di protezione o identificazione richiesti dal processo.

Slitte a mensola regolabili a passo 25 mm

Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.

Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.

Struttura H1000 in acciaio zincato con montanti chiusi scatolati

I montanti sono realizzati in profilato chiuso scatolato a sezione T 40x60 mm, ottenuto da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincato secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.

Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.

Nelle versioni H1000 i tappi superiori dei montanti sono compresi.

Portate, fissaggio a pavimento e sicurezza

Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata per campata è 1000 kg: i due limiti sono distinti e devono essere rispettati contemporaneamente.

Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.

Componenti inclusi e accessori opzionali

• struttura H1000 a 3 campate, altezza reale 1009 mm;
• 27 Contenitori Euro 600x400 alti 70 mm;
• 27 coppie di slitte con fermo posteriore e perni anti-sganciamento;
• ripiani strutturali inferiori e superiori;
• piastre predisposte per il fissaggio a pavimento;
• tappi superiori compresi;
• kit anteriore anti-sfilamento opzionale;
• tasselli di ancoraggio non compresi;

Produzione italiana, sistemi di gestione certificati e garanzia

Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.

La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.

Dati tecnici della configurazione

• altezza nominale: H1000;
• altezza reale: 1009 mm;
• larghezza struttura: 1426 mm;
• larghezza comprese le piastre: 1472 mm;
• profondità: 621 mm;
• formato contenitori: 600x400 mm;
• altezza contenitori: 70 mm;
• tipo configurazione: Uniforme;
• numero di campate: 3;
• numero di contenitori: 27;
• livelli: 9 per campata;
• passo di regolazione: 25 mm;
• portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
• portata per campata: 1000 kg;
• montanti: profilato chiuso scatolato a sezione T 40x60 mm, lamiera spessore 12/10;
• materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
• fissaggio a pavimento: piastre predisposte; tasselli non compresi;
• kit anteriore anti-sfilamento: opzionale;
• tappi superiori: compresi;
• produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
• garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;

FAQ sullo scaffale con 27 Contenitori Euro 600x400 70h – H1000, 3 campate

La cassetta può rimanere parzialmente estratta durante il prelievo?

Può essere previsto un utilizzo con estrazione parziale quando geometria, carico e modalità operative lo consentono. Il kit anteriore anti-sfilamento è un accessorio opzionale da valutare in funzione dell'uso e non va considerato obbligatorio in ogni configurazione.

Lo scaffale può essere utilizzato in laboratori di controllo qualità o di analisi?

Sì, per organizzare campioni, provini, kit e materiali di controllo, purché l'ambiente e i contenitori siano compatibili con le esigenze del processo. Il sistema non implica requisiti ambientali o di laboratorio specifici non documentati.
