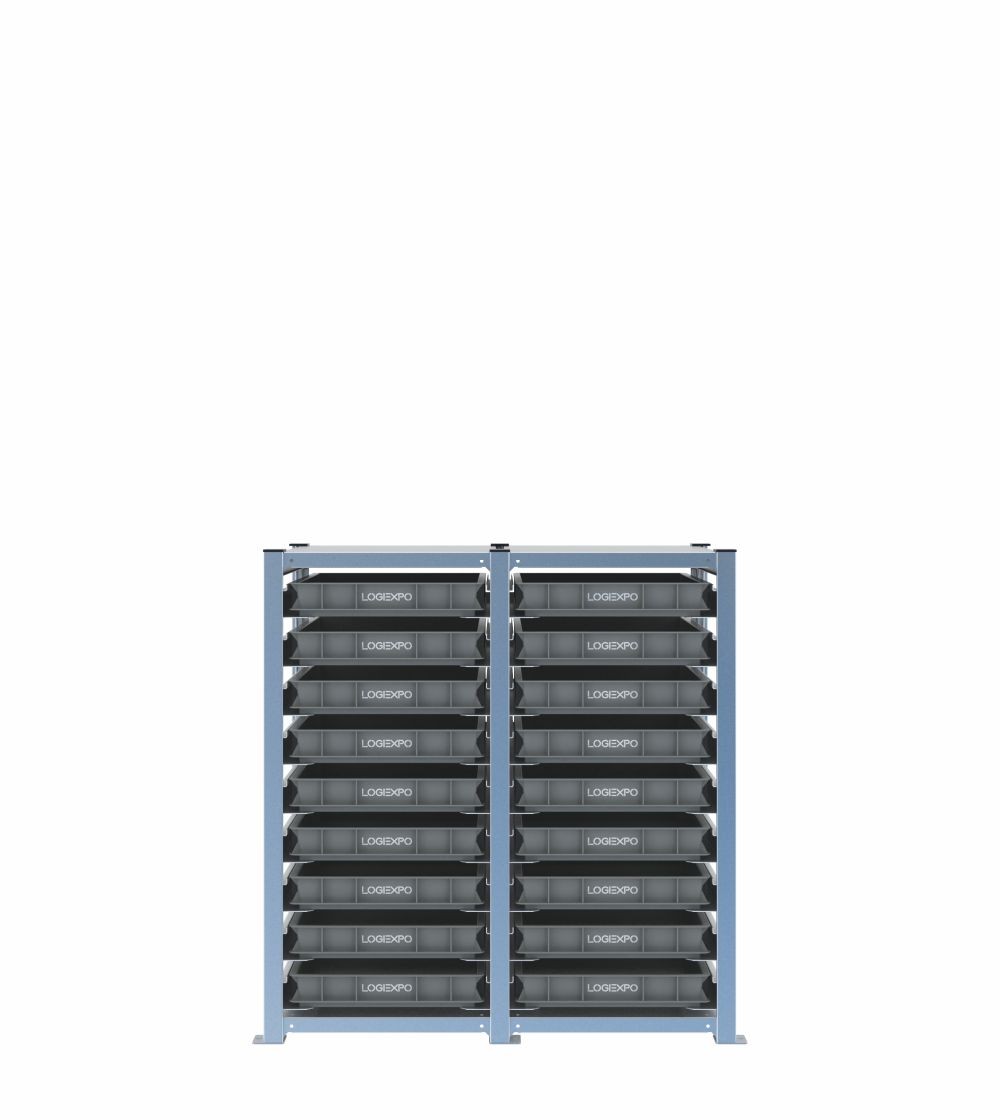

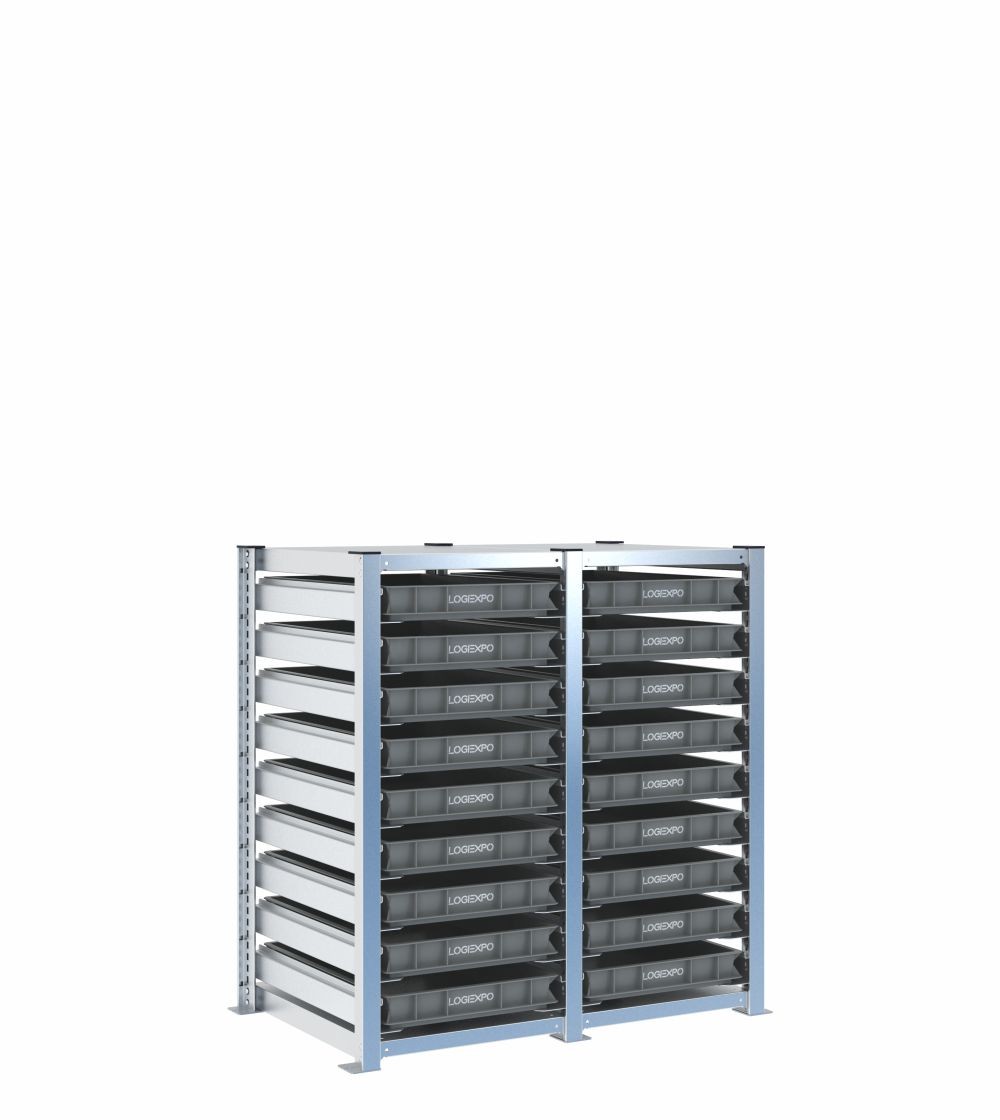

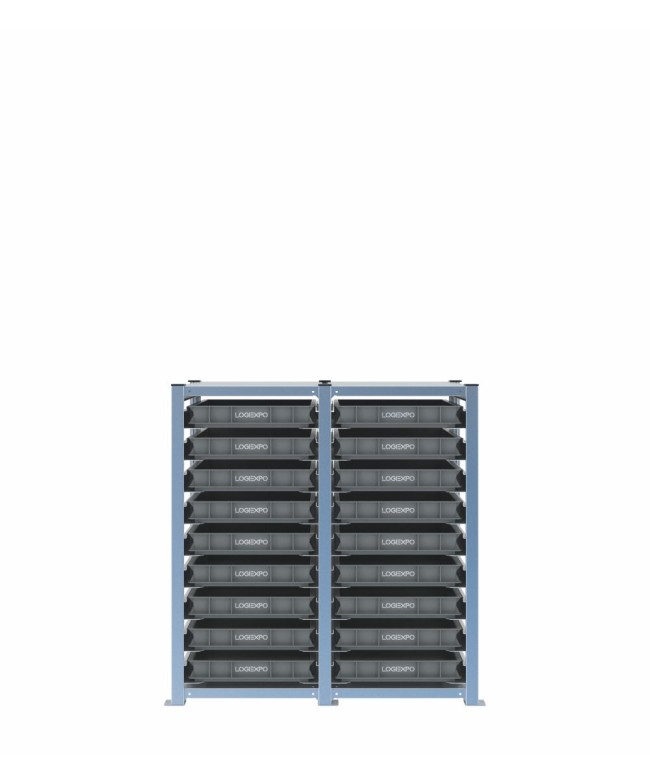

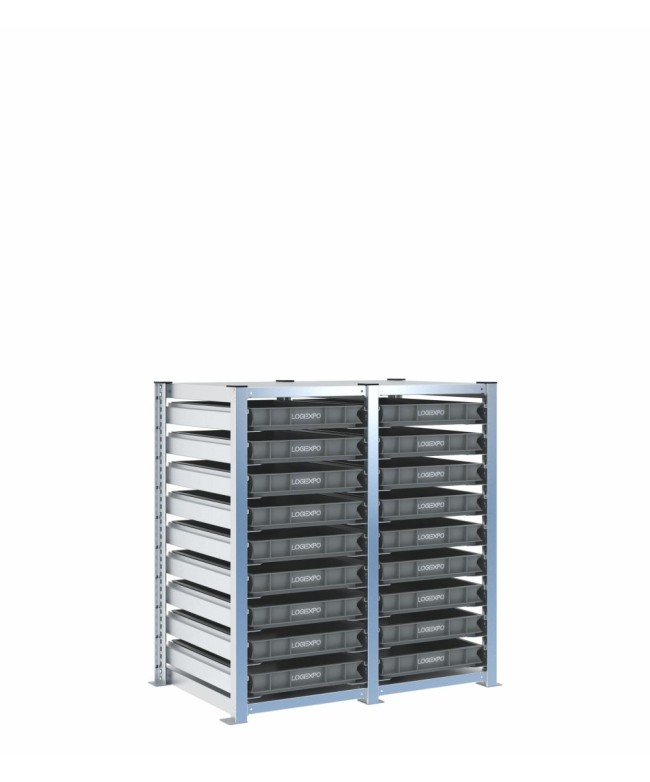

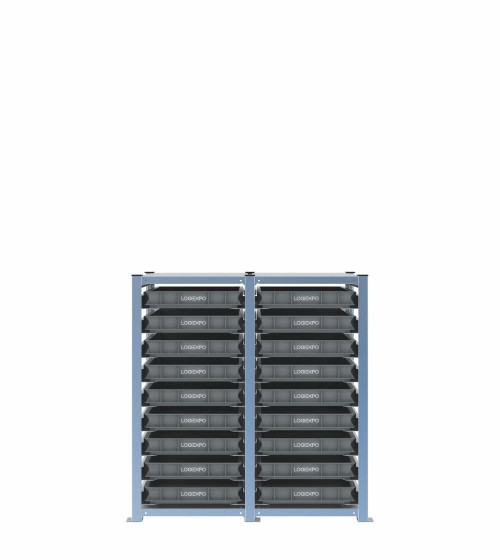

Scaffale con 18 contenitori Euro 600x400x70h – H1000, 2 campate

Scaffale H1000 con 18 contenitori Euro 600x400x70h per componenti piatti e kit ribassati

Questa configurazione comprende 18 Contenitori Euro 600x400x70h distribuiti su due campate H1000, con 9 livelli per campata. L'altezza ridotta dei contenitori favorisce la visibilità dall'alto e l'organizzazione di componenti piatti, campioni, minuterie estese e kit di basso spessore.

La base 600x400 offre una superficie ampia per singola posizione, mentre la quota H1000 mantiene il fronte vicino alle aree operative senza sviluppare la struttura in altezza.

Diciotto posizioni ribassate su due campate H1000

I 9 livelli per campata consentono di separare molte referenze mantenendo ciascun contenitore accessibile in modo indipendente. È una logica utile quando la superficie di appoggio è più importante dell'altezza interna della cassetta.

Le slitte possono essere riposizionate a passo 25 mm se occorre aumentare la luce sopra alcune posizioni o modificare in seguito l'organizzazione dei livelli.

Campioni, componenti piatti e preparazione di kit vicino alla postazione

L'ingombro complessivo di 1010x621x1009 mm rende la struttura adatta a celle di lavoro, aree di controllo, montaggio o preparazione dove occorre disporre di numerose posizioni su base ampia.

La configurazione non impone un uso esclusivo: la scelta va collegata soprattutto a dimensioni del materiale, frequenza di accesso e necessità di mantenere i contenitori separati.

Slitte a mensola regolabili a passo 25 mm

Le slitte sono realizzate in lamiera spessore 20/10 e si inseriscono lateralmente nelle asolature dei montanti. Il passo di 25 mm consente di modificare la quota dei livelli in funzione dell'altezza dei contenitori e dello spazio necessario per deposito e prelievo.

Il fermo posteriore di fine corsa e i perni anti-sganciamento fanno parte del sistema standard. Il kit anteriore anti-sfilamento è disponibile come accessorio opzionale.

Struttura H1000 in acciaio zincato con montanti chiusi scatolati

I montanti sono realizzati in profilato chiuso scatolato a sezione T 40x60 mm, ottenuto da lamiera d'acciaio DX51D+Z140MA spessore 12/10 e zincato secondo UNI EN 10346. Le asolature verticali a passo 25 mm ricevono le slitte e ne consentono la regolazione in altezza.

Il ripiano strutturale inferiore e quello superiore sono realizzati in lamiera 12/10 e fissati con otto collegamenti meccanici per ripiano. Le piastre di base hanno spessore 3 mm e sono predisposte per l'ancoraggio al pavimento.

Nelle versioni H1000 i tappi superiori dei montanti sono compresi.

Portate, fissaggio a pavimento e sicurezza

Ogni coppia di slitte ha portata 50 kg con carico uniformemente distribuito. La portata per campata è 1000 kg: i due limiti sono distinti e devono essere rispettati contemporaneamente.

Il fissaggio a pavimento è necessario. I tasselli non sono compresi perché devono essere scelti in funzione del materiale, dello spessore e delle condizioni del supporto di posa.

Componenti inclusi e accessori opzionali

• struttura H1000 a 2 campate, altezza reale 1009 mm;
• 18 Contenitori Euro 600x400 alti 70 mm;
• 18 coppie di slitte con fermo posteriore e perni anti-sganciamento;
• ripiani strutturali inferiori e superiori;
• piastre predisposte per il fissaggio a pavimento;
• tappi superiori compresi;
• kit anteriore anti-sfilamento opzionale;
• tasselli di ancoraggio non compresi;

Produzione italiana, sistemi di gestione certificati e garanzia

Le scaffalature sono prodotte in Italia in stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015.

La garanzia standard è di 12 mesi. L'estensione del produttore fino a 10 anni riguarda esclusivamente i componenti della scaffalatura; contenitori e parti in plastica restano coperti per 12 mesi.

Dati tecnici della configurazione

• altezza nominale: H1000;
• altezza reale: 1009 mm;
• larghezza struttura: 964 mm;
• larghezza comprese le piastre: 1010 mm;
• profondità: 621 mm;
• formato contenitori: 600x400 mm;
• altezza contenitori: 70 mm;
• tipo configurazione: Uniforme;
• numero di campate: 2;
• numero di contenitori: 18;
• livelli: 9 per campata;
• passo di regolazione: 25 mm;
• portata per coppia di slitte: 50 kg con carico uniformemente distribuito;
• portata per campata: 1000 kg;
• montanti: profilato chiuso scatolato a sezione T 40x60 mm, lamiera spessore 12/10;
• materiale struttura: acciaio DX51D+Z140MA zincato secondo UNI EN 10346;
• fissaggio a pavimento: piastre predisposte; tasselli non compresi;
• kit anteriore anti-sfilamento: opzionale;
• tappi superiori: compresi;
• produzione: Italia; stabilimenti con sistemi di gestione aziendale certificati ISO 9001:2015 e ISO 14001:2015;
• garanzia: 12 mesi; estensione fino a 10 anni limitata ai componenti della scaffalatura;

FAQ sullo scaffale con 18 Contenitori Euro 600x400 70h – H1000, 2 campate

Quando conviene scegliere una struttura H1000 invece di una H2000?

La H1000 è indicata quando lo scaffale deve lavorare vicino alla postazione e quando interessa mantenere l'intero fronte a quota contenuta. La H2000 sfrutta invece maggiormente lo sviluppo verticale ed è più adatta a pareti, corridoi e aree di stoccaggio.

Qual è il vantaggio delle slitte rispetto a contenitori Euro impilati uno sull'altro?

Ogni contenitore rimane accessibile senza dover rimuovere quelli collocati sopra. Con cassette ribassate e numerosi livelli questo permette di mantenere separate molte referenze senza rinunciare all'accesso diretto a ciascuna posizione.

Con due contenitori sovrapposti sulla stessa coppia di slitte, qual è il carico massimo ammesso?

Il peso complessivo dei due contenitori e del relativo contenuto non deve superare 50 kg, cioè la portata della coppia di slitte. Occorre inoltre verificare l'altezza complessiva e lo spazio necessario per inserimento ed estrazione.
